(開箱) 愛國者DV089 前後雙鏡頭(倒車攝影) 聯詠96663 SONY感光元件 後視鏡 行車紀錄器
施工前爬文了很久, 後鏡頭安裝看起來很簡單, 想說自己賺了這工錢吧!
就利用清明連假, 把老車升級,如果再來一次, 我會選擇給別人賺這800塊工錢吧!
感想: 自己要搞一定要有工具, 不然太累了
-------------------------------------------------------------

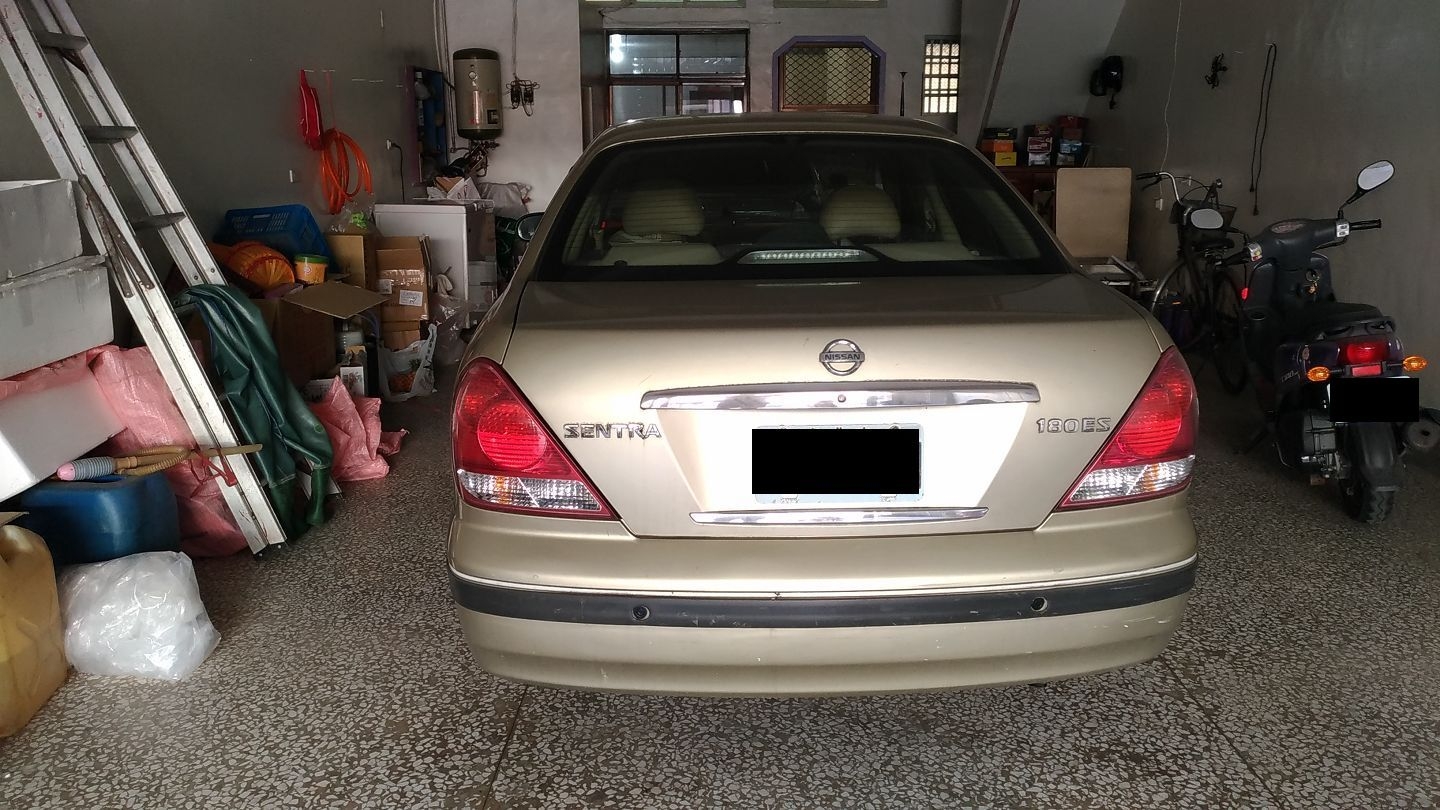

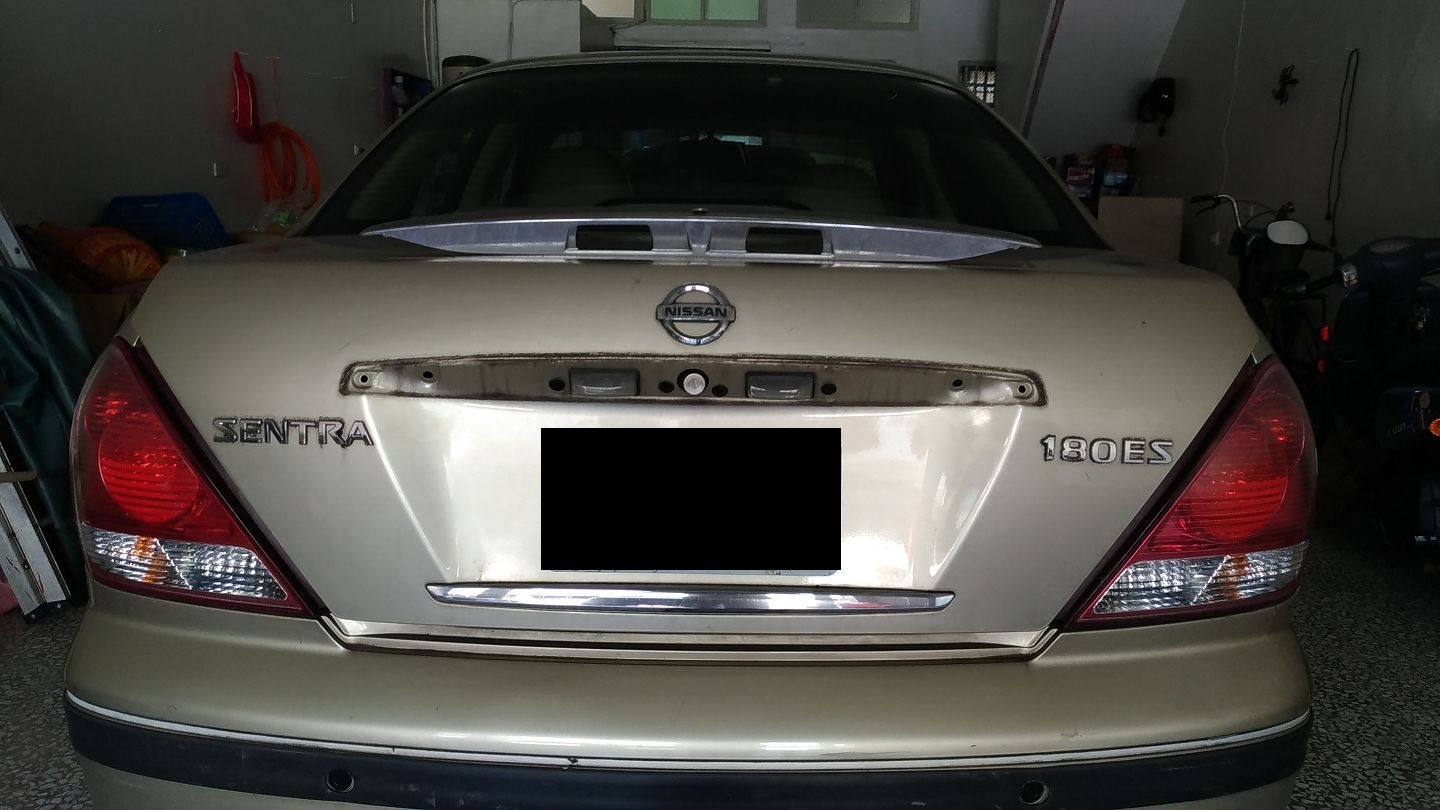

1.這是今天要安裝的車子(2004 Sentra M1)

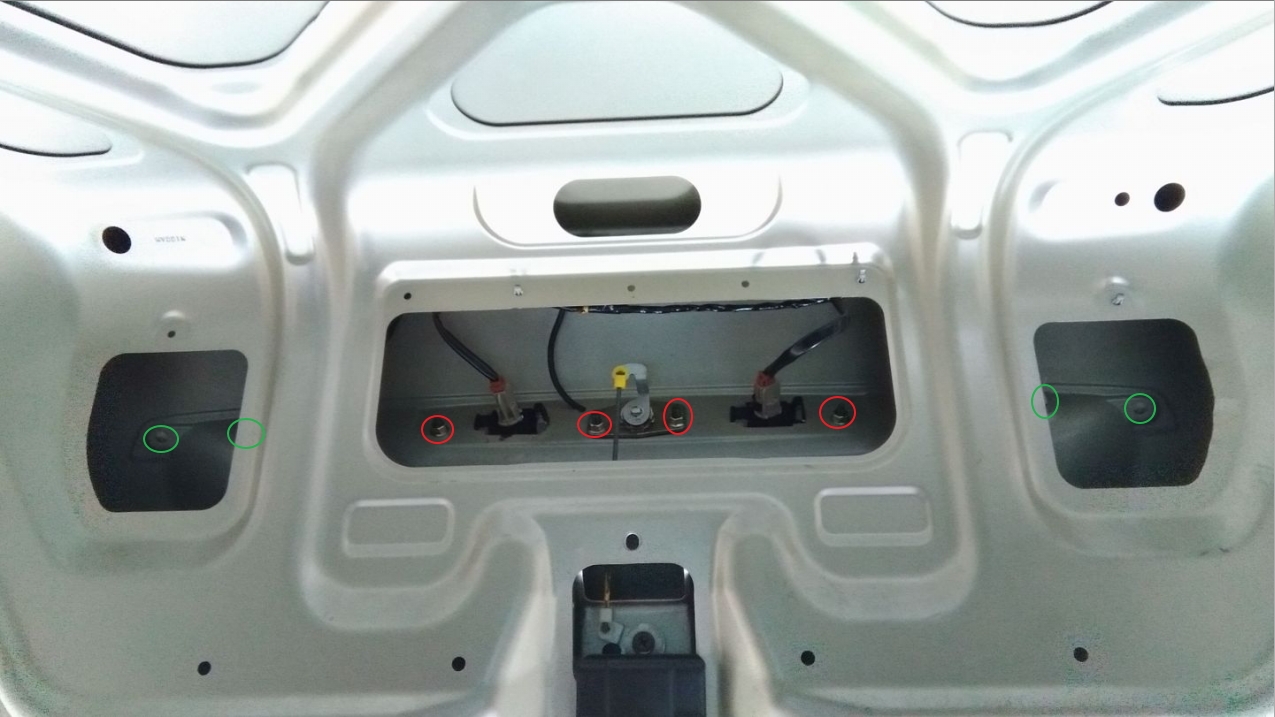

2.打開後車箱,先拆掉銀色鍍洛蓋板 (4螺母, 4塑膠卡榫)
3.拆完銀色鍍洛蓋板

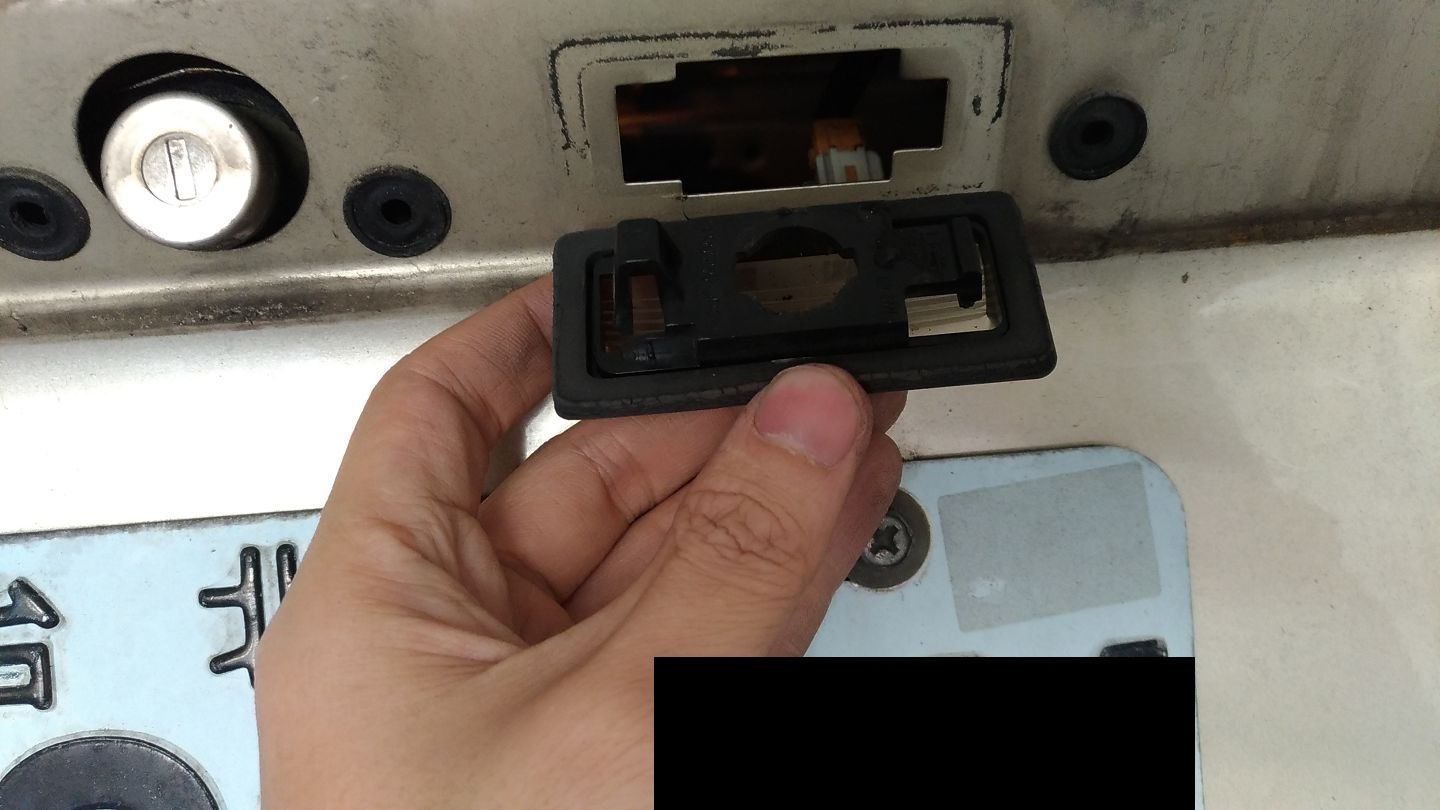

4. 拆下右牌照燈
5. 右牌照燈特寫(原始圖)

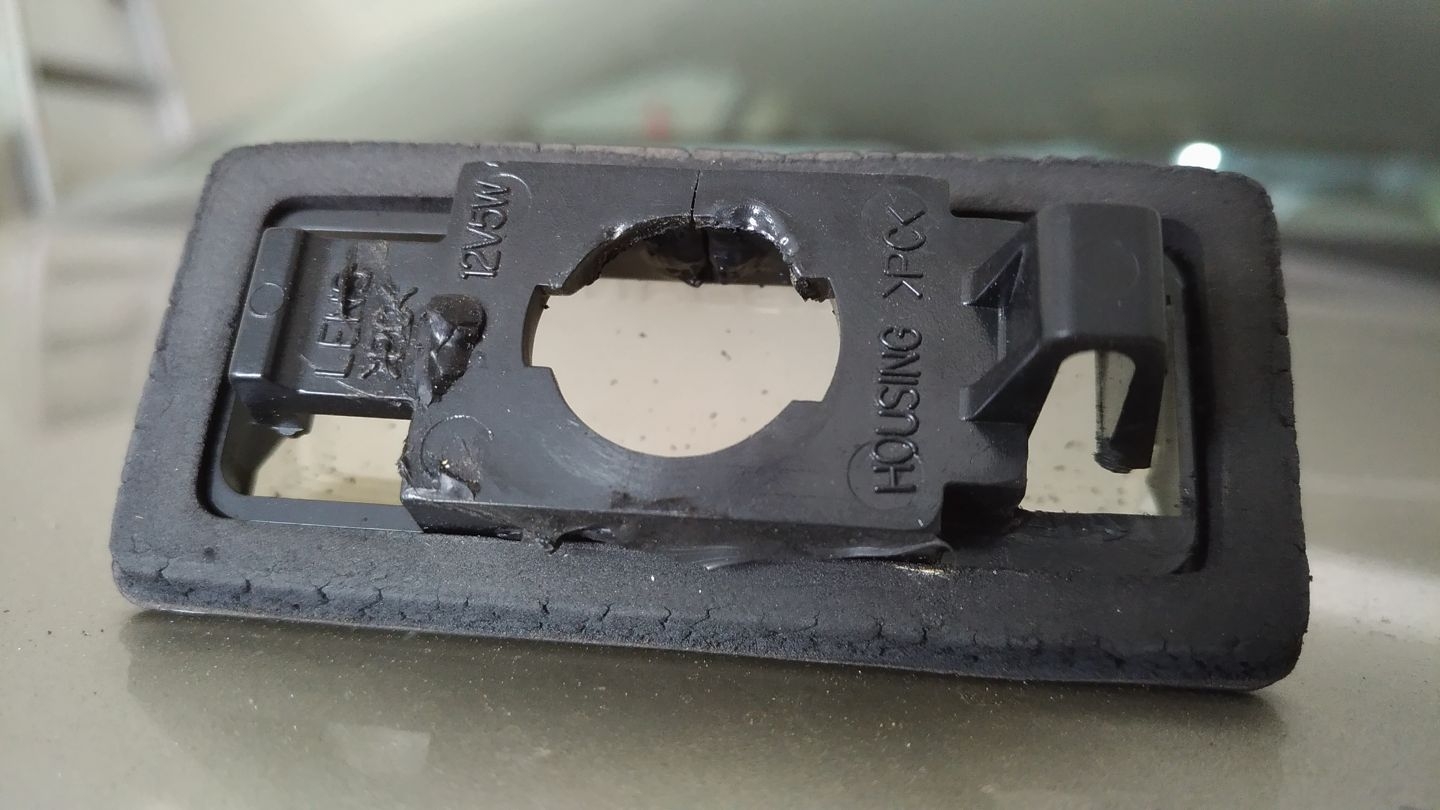

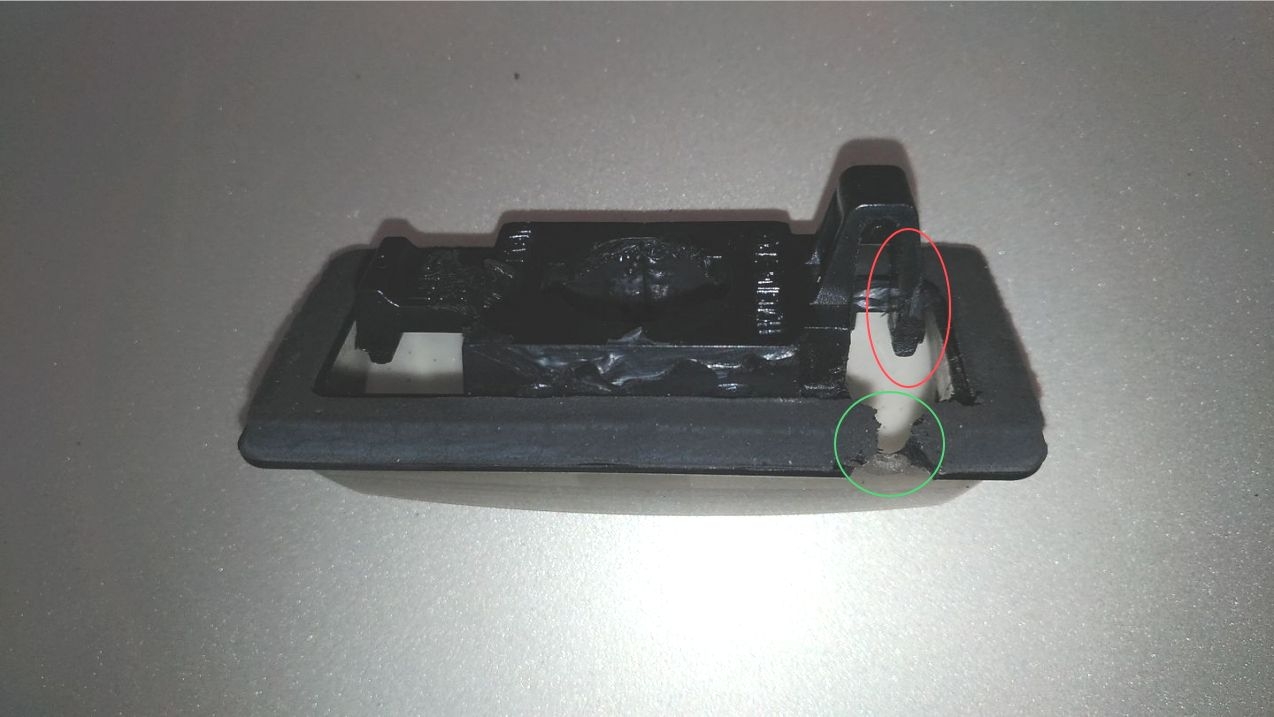

6.右牌照燈用挫刀個洞(綠圈), 背後卡榫(紅圈)也要磨,不然線進不去
(步驟6和7是錯誤的,真要DIY的人可以由跳到步驟8, 不然像我一樣花了2.5小時在磨東西又塞不進去會很好笑)

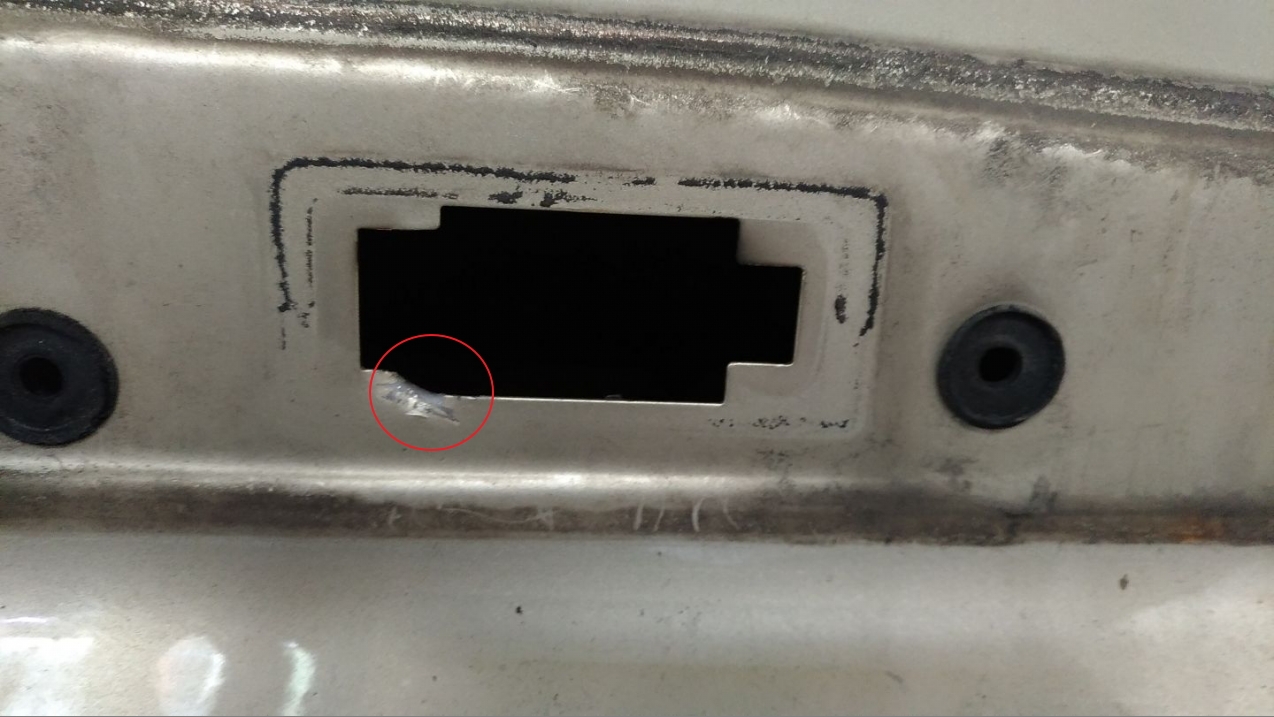

7.牌照燈左下角鐵殼也要磨

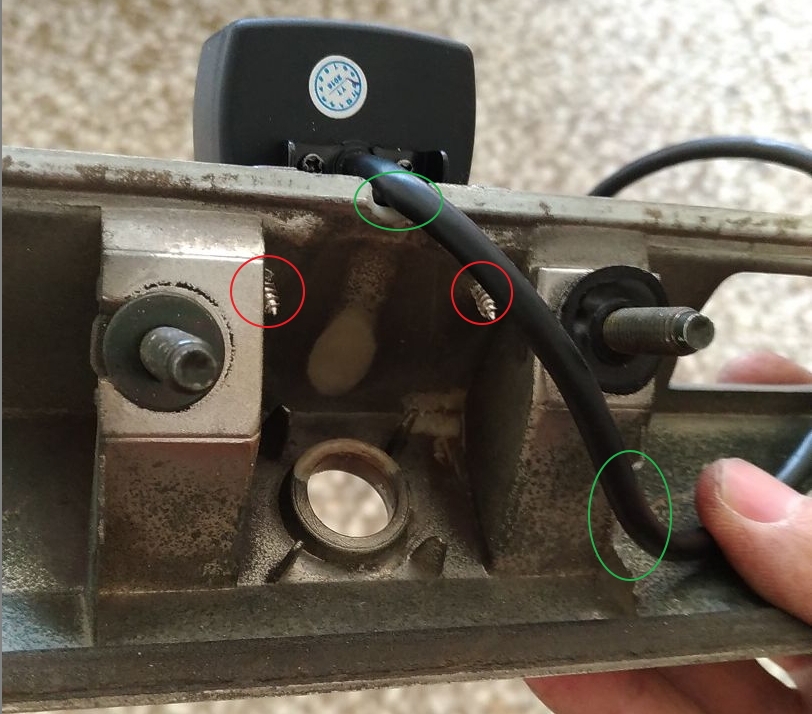

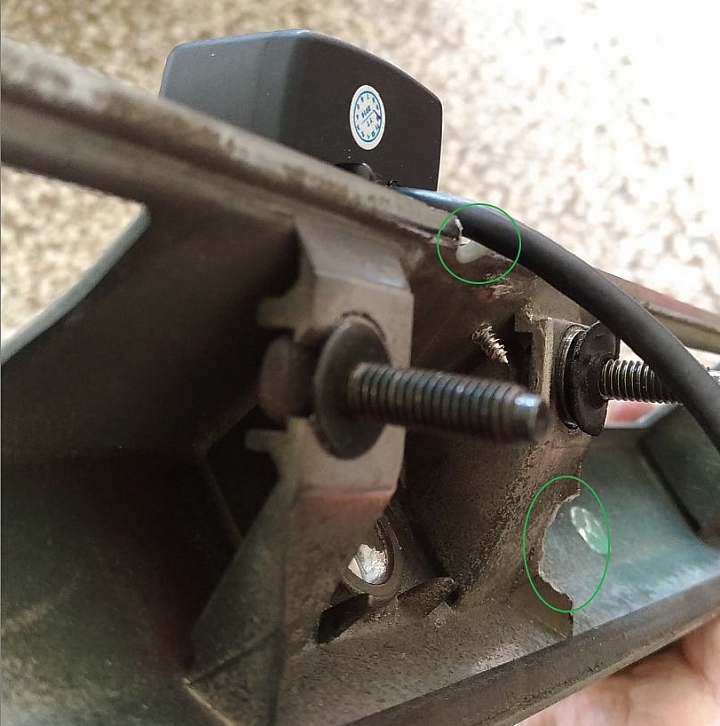

8.鍍洛蓋板也要磨(2綠),要鑽孔(2紅)固定後照鏡
9.鍍洛蓋板特寫
花了2.5個小時磨了又磨, 裝了又裝,拆了又拆, 發現, 線很卡, 要調後照鏡角度很難, 最後去借了電鑽 1分鐘就完成了上面2.5小時做不到的工作
10.用電鑽鑽了個小孔

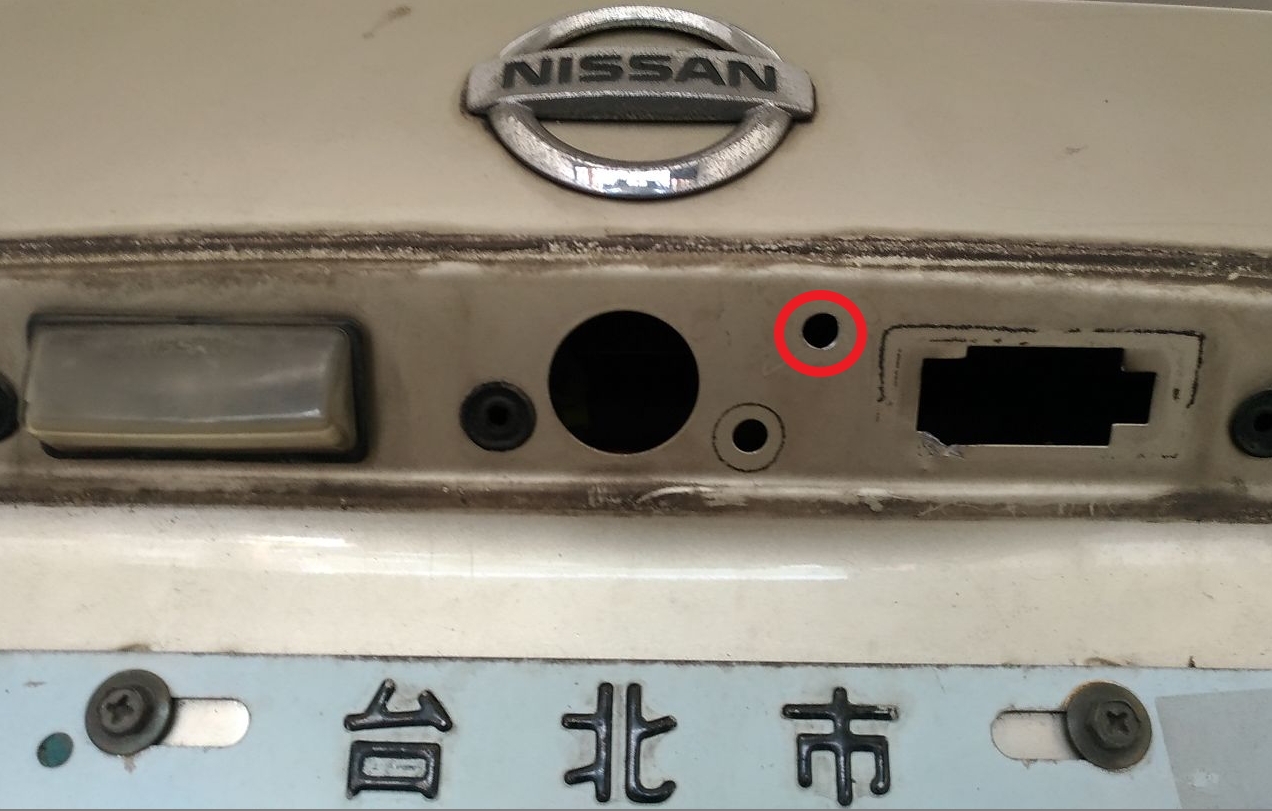

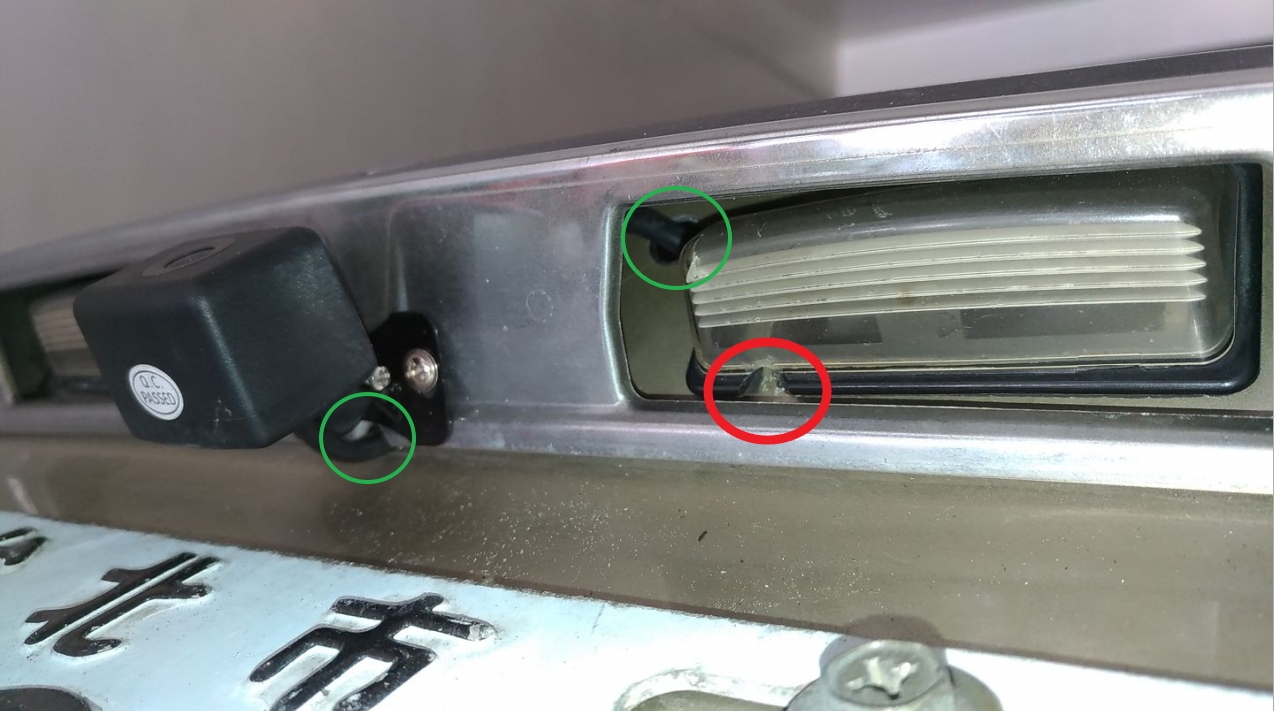

11.鎖上牌照燈和鍍洛蓋板 (PS.紅圈處的破孔是不必要的,線改走上方綠圈處)
後視鏡安裝好, 再來就是連接主機(粗黑線)和接倒車燈電源(細紅綠線)

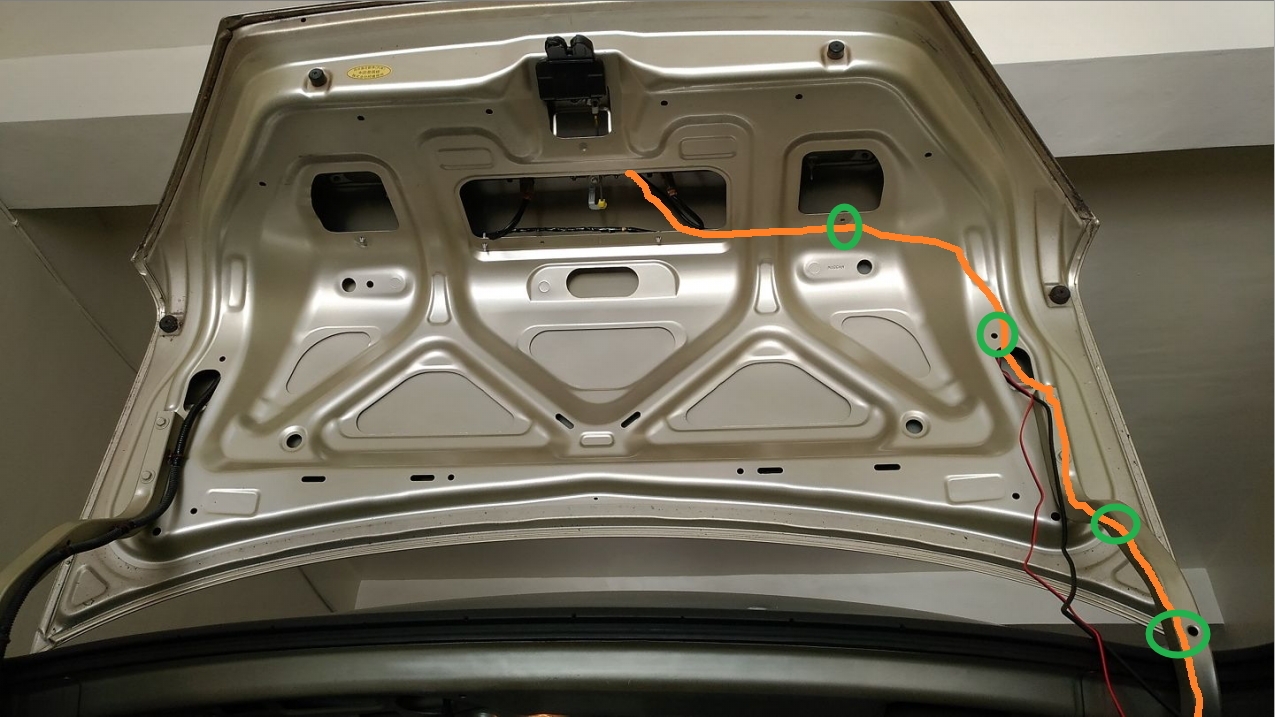

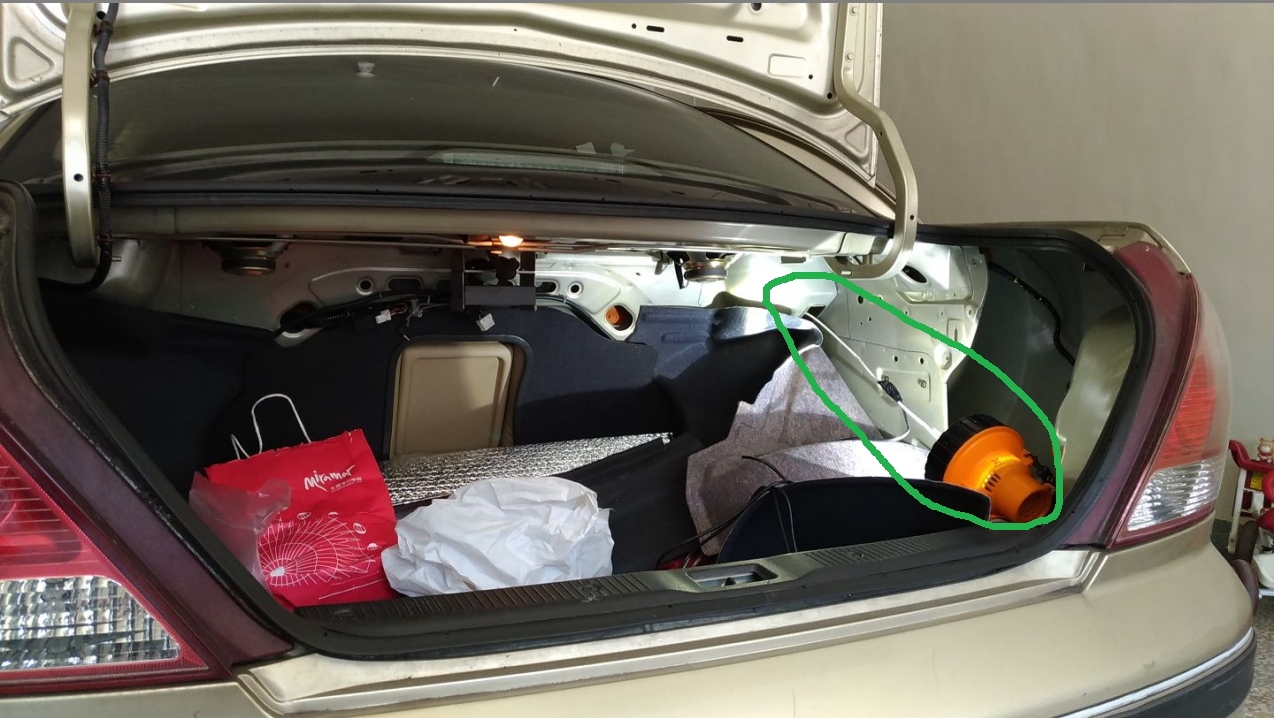

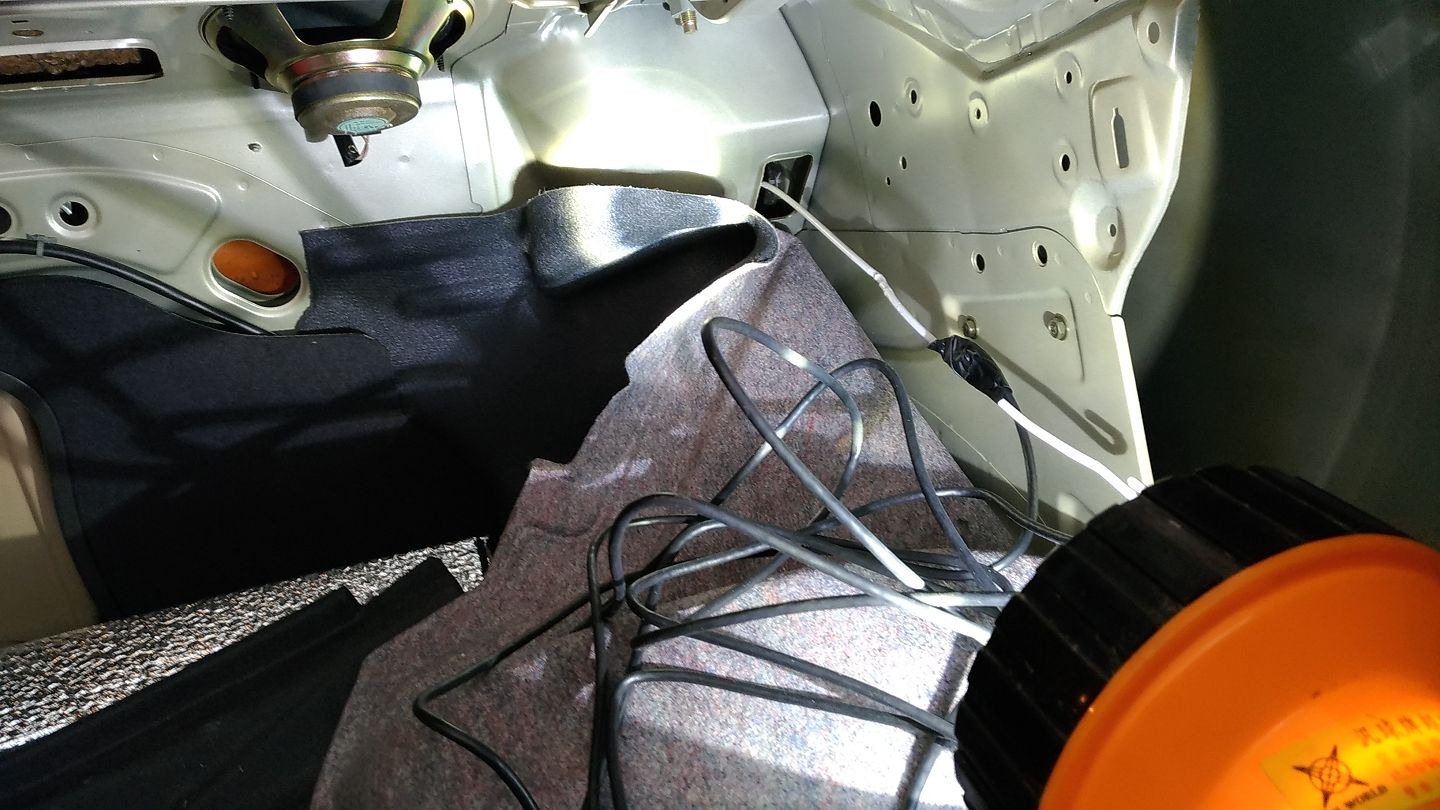

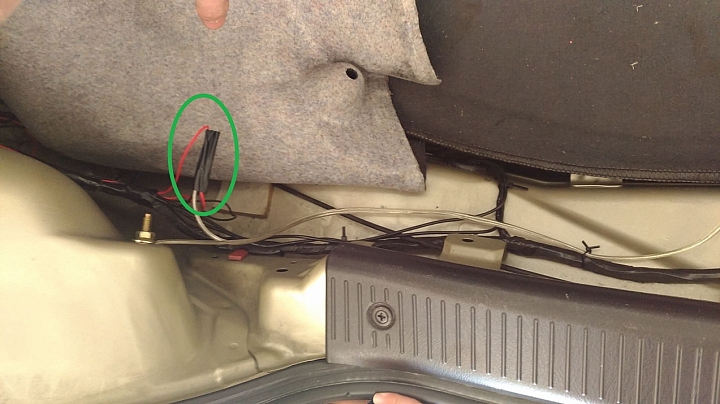

12.打開後車箱, 連接主機線(粗黑線)和接倒車燈電源線(細紅黑線)走線如黃色線, 然後用束線固定在綠圈處

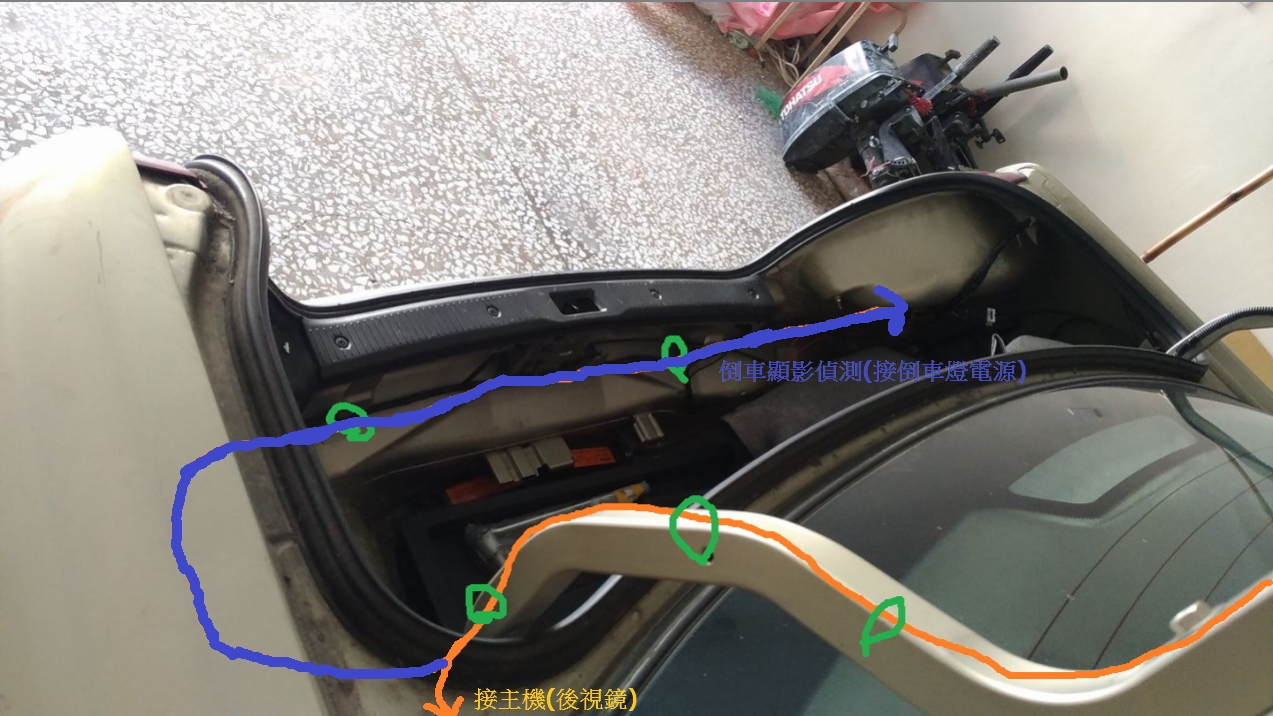

13.連接主機線用黃線代表(粗黑線)和接倒車燈電源線用藍線代表(細紅黑線)走線如下圖
首先,先接倒車燈電源線(細紅黑線)

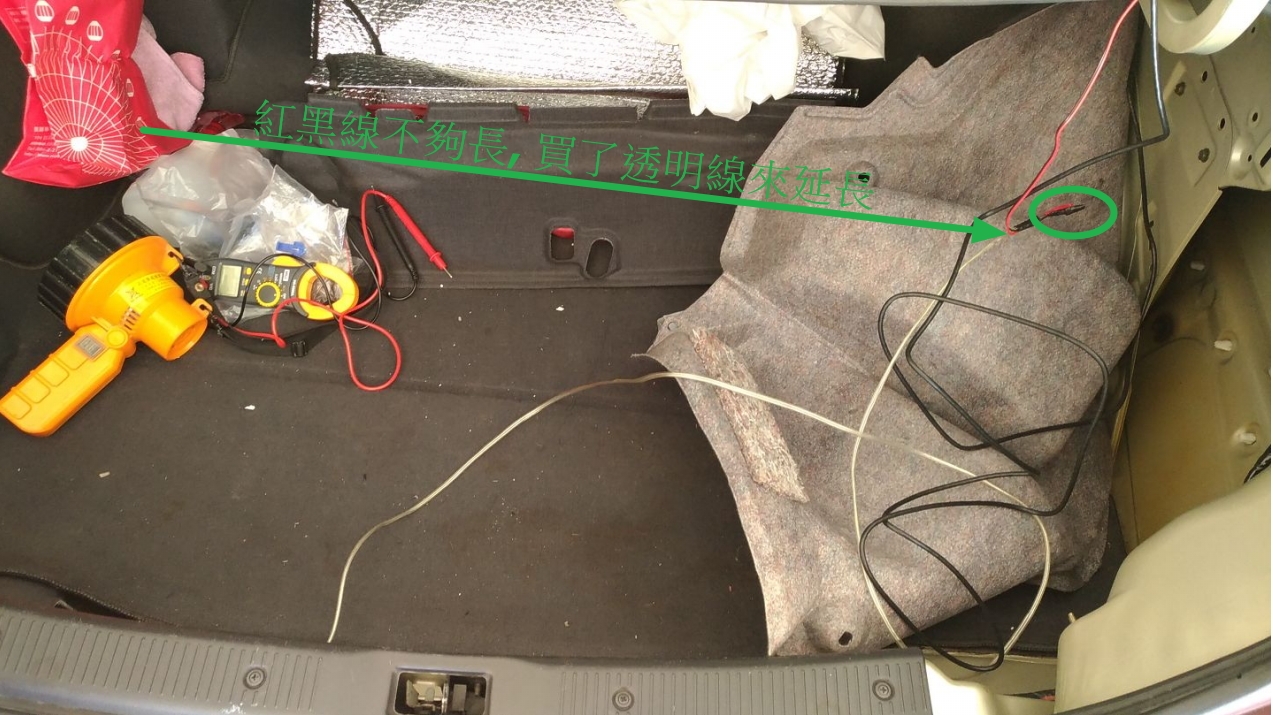

14.接倒車燈電源線(細紅黑線)竟然不夠長, 如果不接就只能當行車紀錄器,不能強制觸發當倒車攝影,所以又去五金行買了一條透明的線來延長

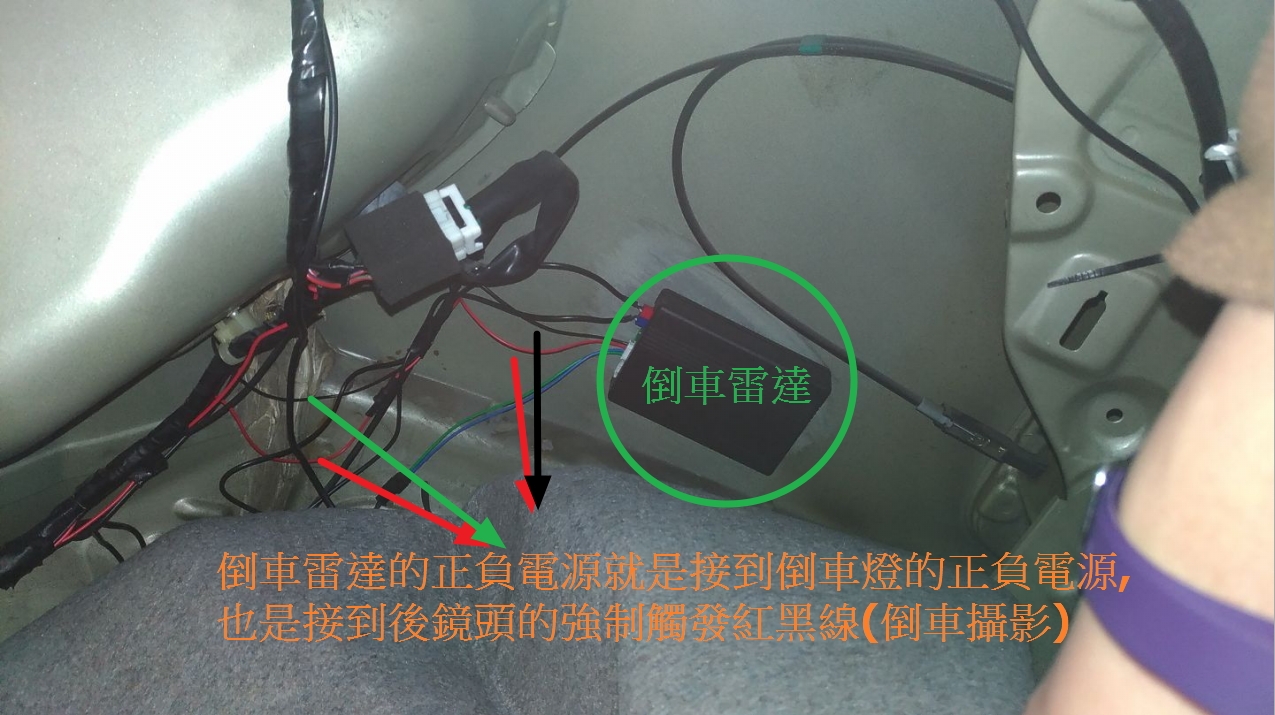

15.找到倒車燈電源正負極(不過個人因為之前倒車雷達壞了,有安裝倒車雷達,就直接並線在上面了)

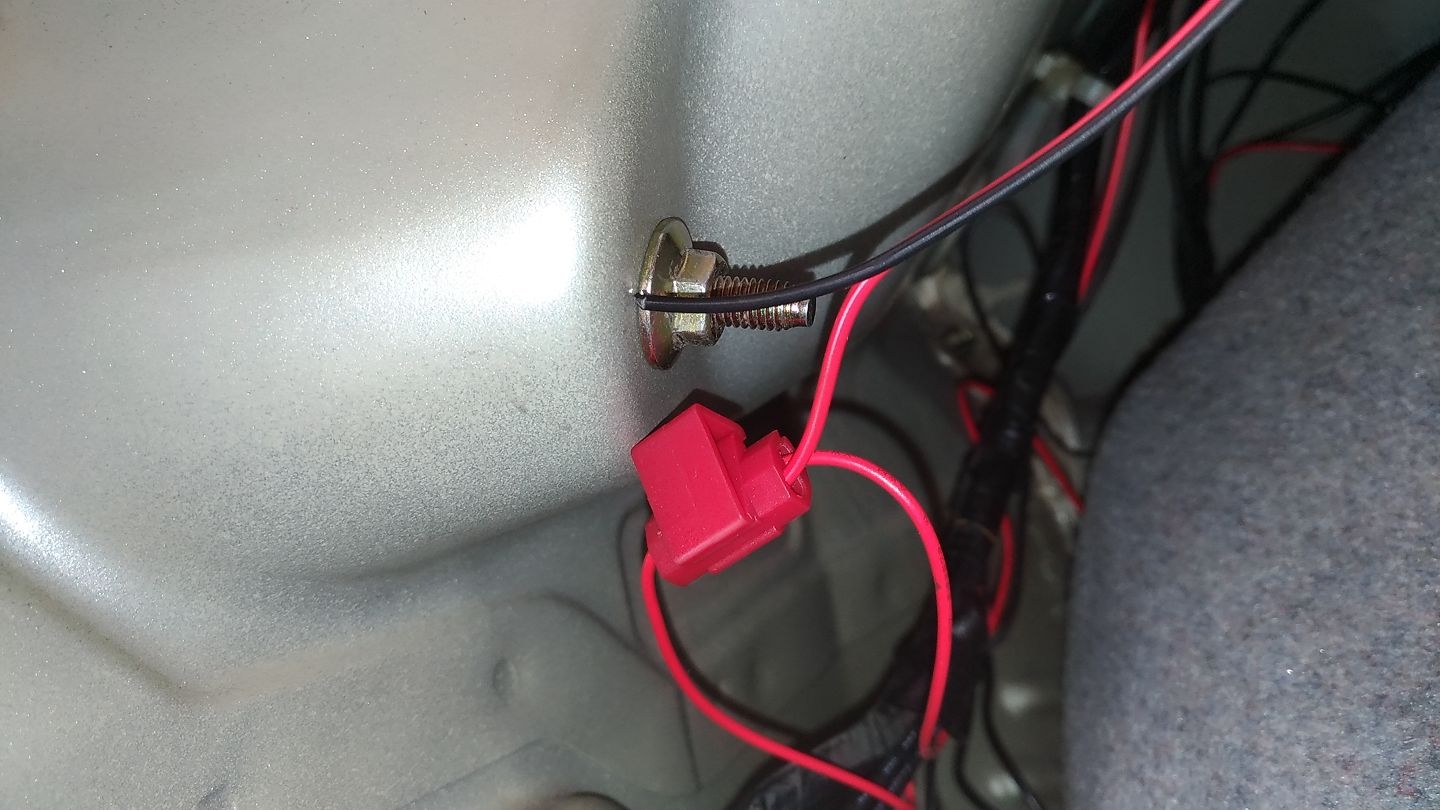

16.黑色線搭地, 紅色線用網路上買的螃蟹夾
再來要把粗黑線連接主機
17. 可將粗黑線綁在衣架上拉,然後用燈光照方向, 穿過後車箱即可到駕駛室)
18. 來張特寫

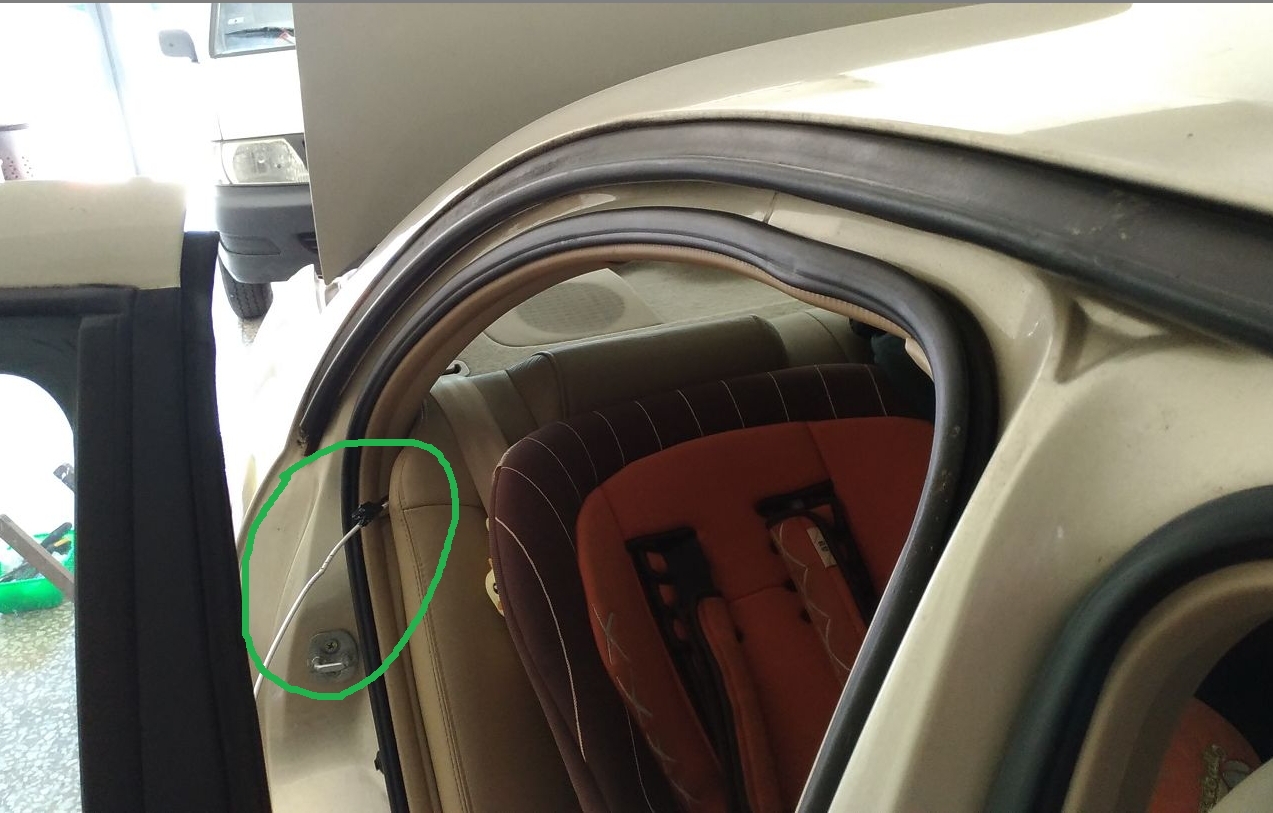

19.穿過後車箱來到右後座椅背處
20.前後鏡都連接到主機上,看一下機子會不會動
不幸的~ 竟然不會動~~ 倒車攝影無法啟動, 判斷是沒接好 (因為之前開箱時, 有用9V電池測過機器是好的),
經過了1個小時的檢查線路, 發現倒車檔時,是有電壓的10.3V,應該不是和倒車雷達接在一起並線的電源問題, 是網路上買的螃蟹夾會接觸不良,
21.最後用最笨的方法全部剪掉重接(圖21取代圖16)

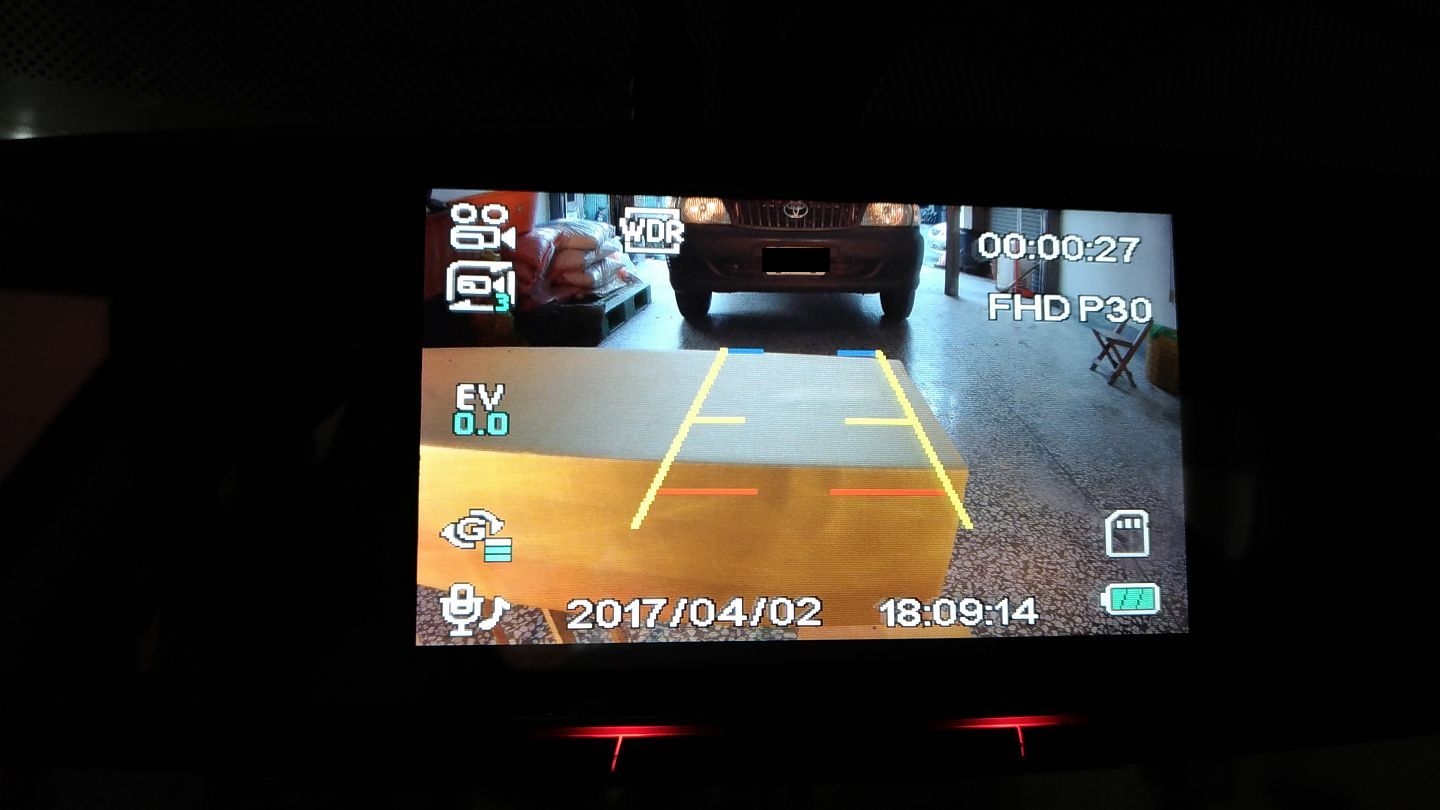

22.倒車攝影,可以動了 (感動死我了)
功能都正常了, 都會動了, 只剩下埋線和調後照鏡角度了

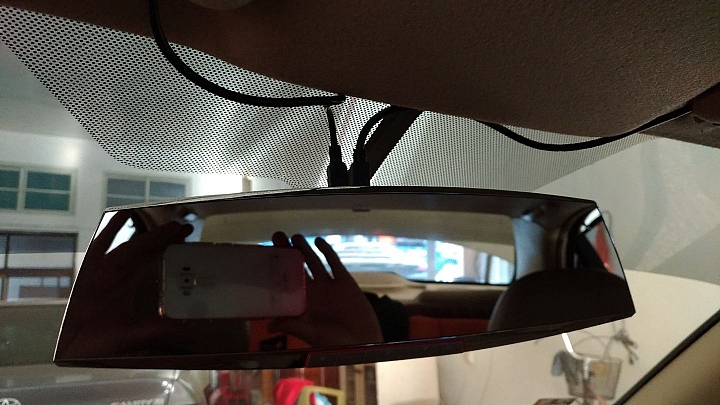

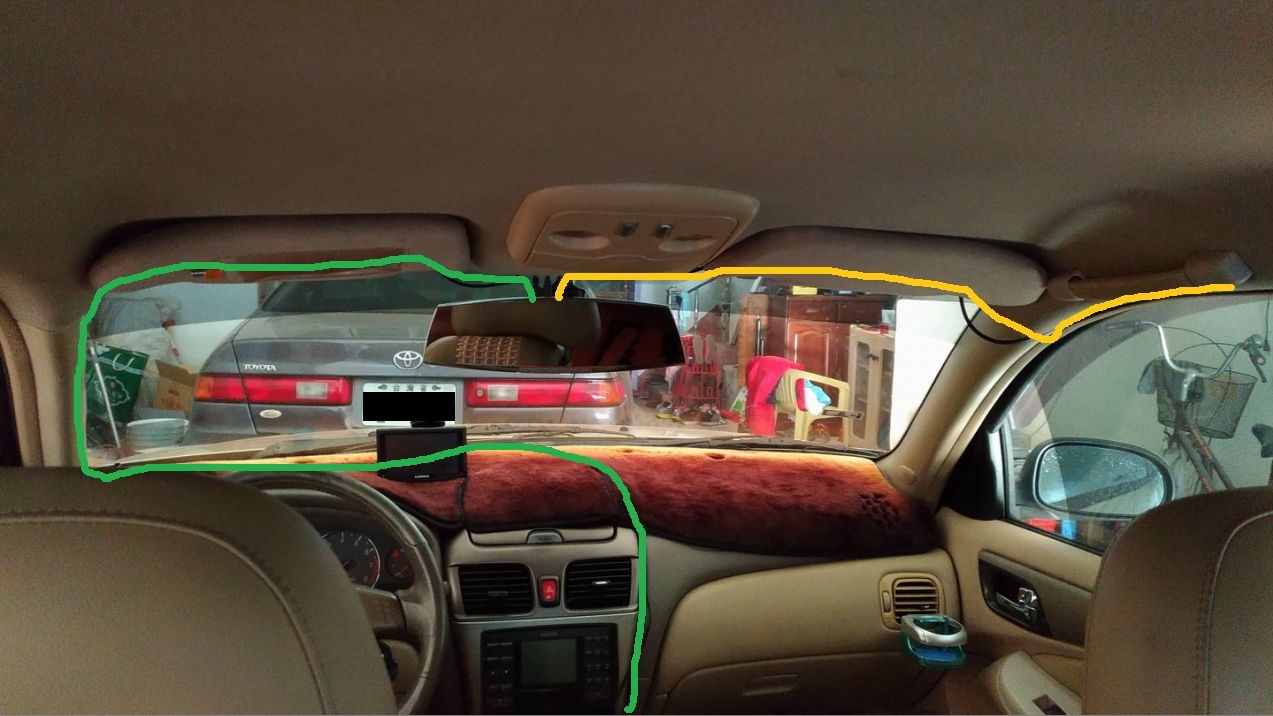

23.主機電源鏡線(綠線)蓋在避光墊下面,並塞在擋風玻璃和A柱的縫.

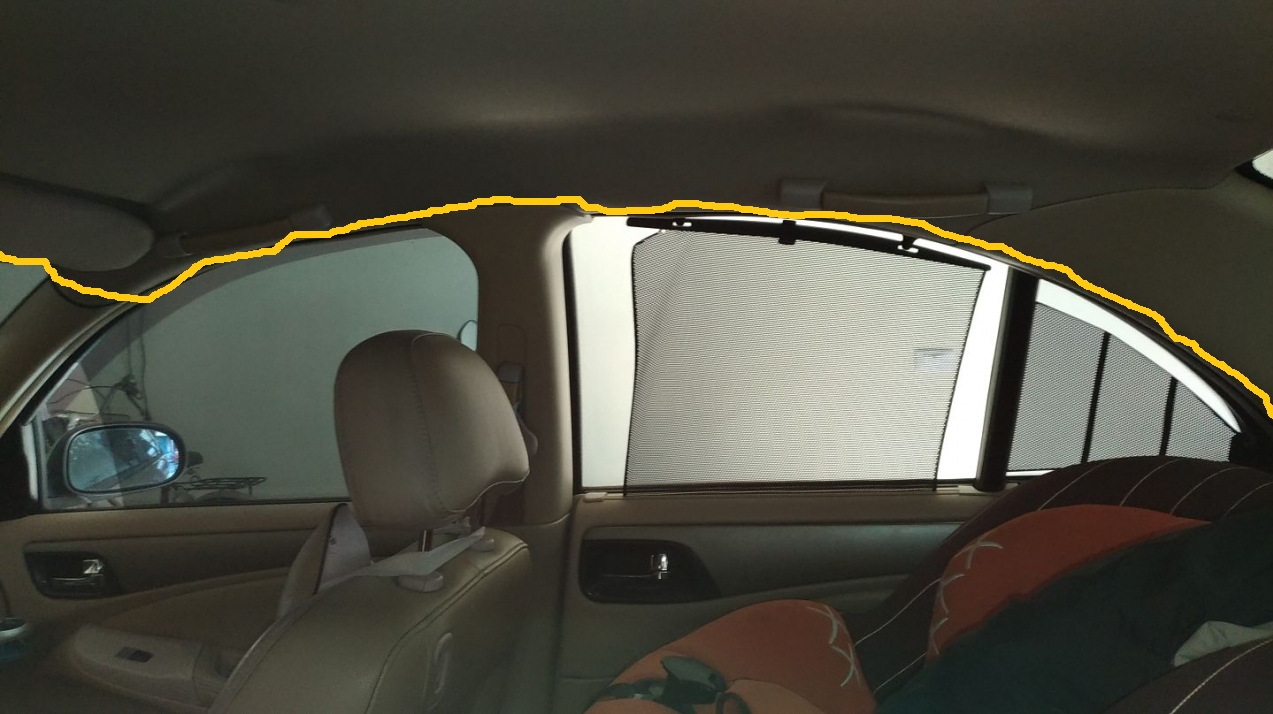

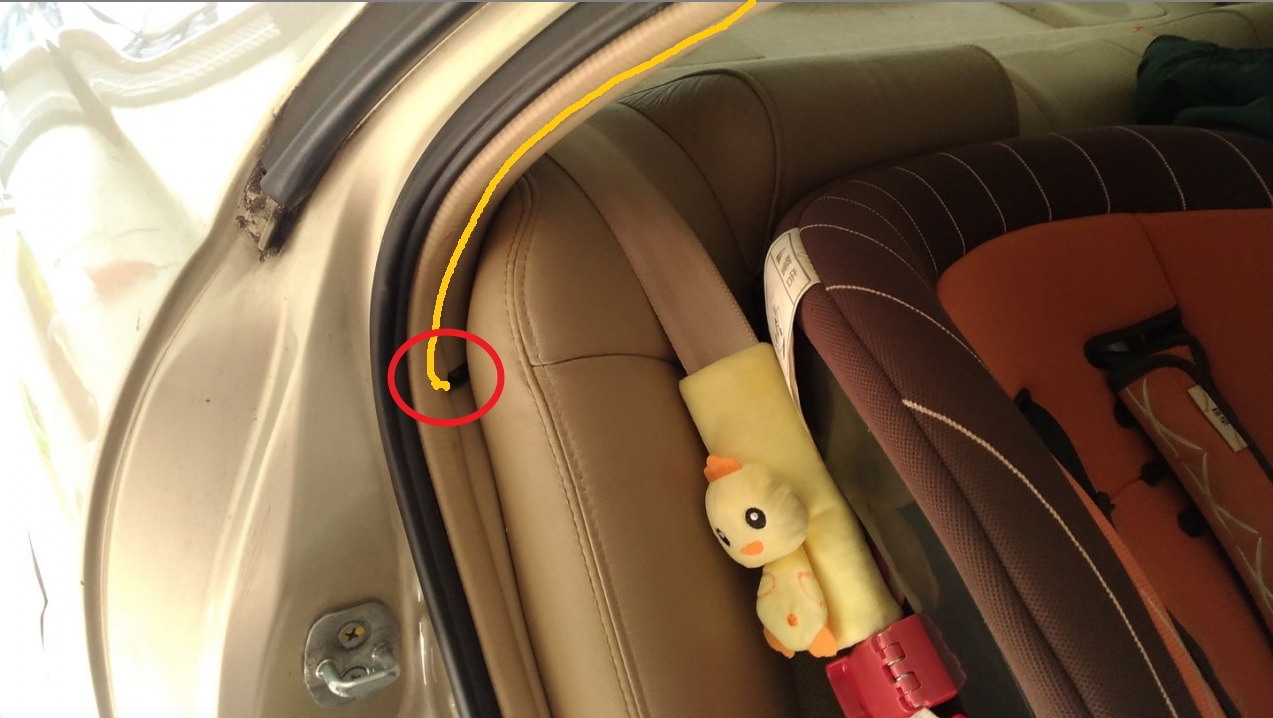

24.後鏡頭連接線(黃線)塞在玻璃上方的橡膠中

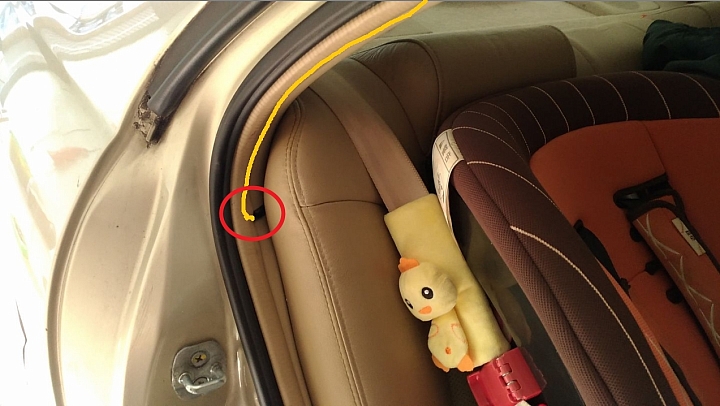

25.後鏡頭連接線(黃線)在右後座椅背處只漏出一小段

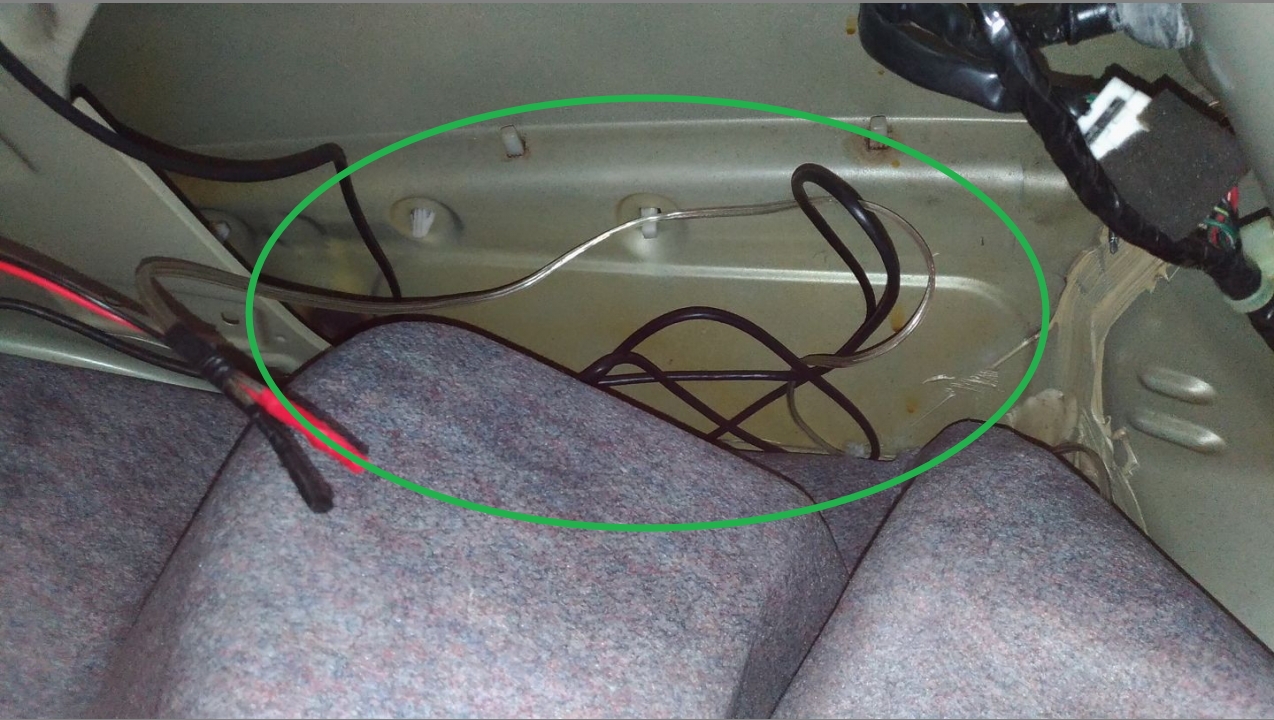

26.把剩下的線,都藏在右後車箱,右後車燈前的吸音綿中,蓋起來就什麼都看不到了(下方的灰色部分就是右後車箱的吸音棉)

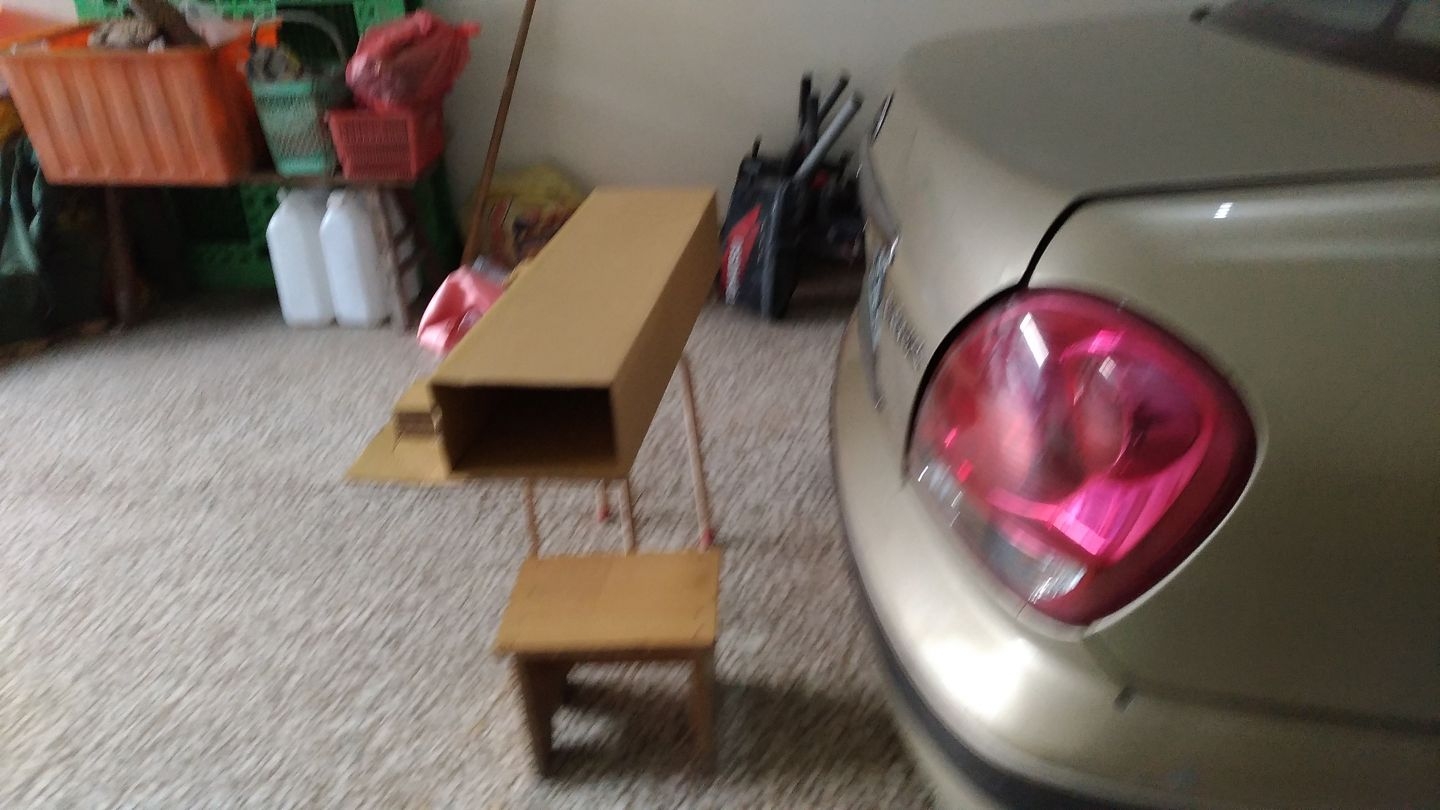

27.調後照鏡角度(最後在這邊花了2小時, 包含去屋外試車), 遇到最主要困難是,如果要當倒車攝影, 要照到地上的小椅凳, 後面車子上半部就照不到了(可參考22圖),
如果要當後行車紀錄器, 就照不到地上的小椅凳(可參考28的左上圖),最後, 只好找了一個折中的角度, 我覺得畢竟後行車紀錄器比較重要, 所以只好稍微犧牲一下倒車顯影的功能了, (不能照太低, 因為要往後照的遠一點)

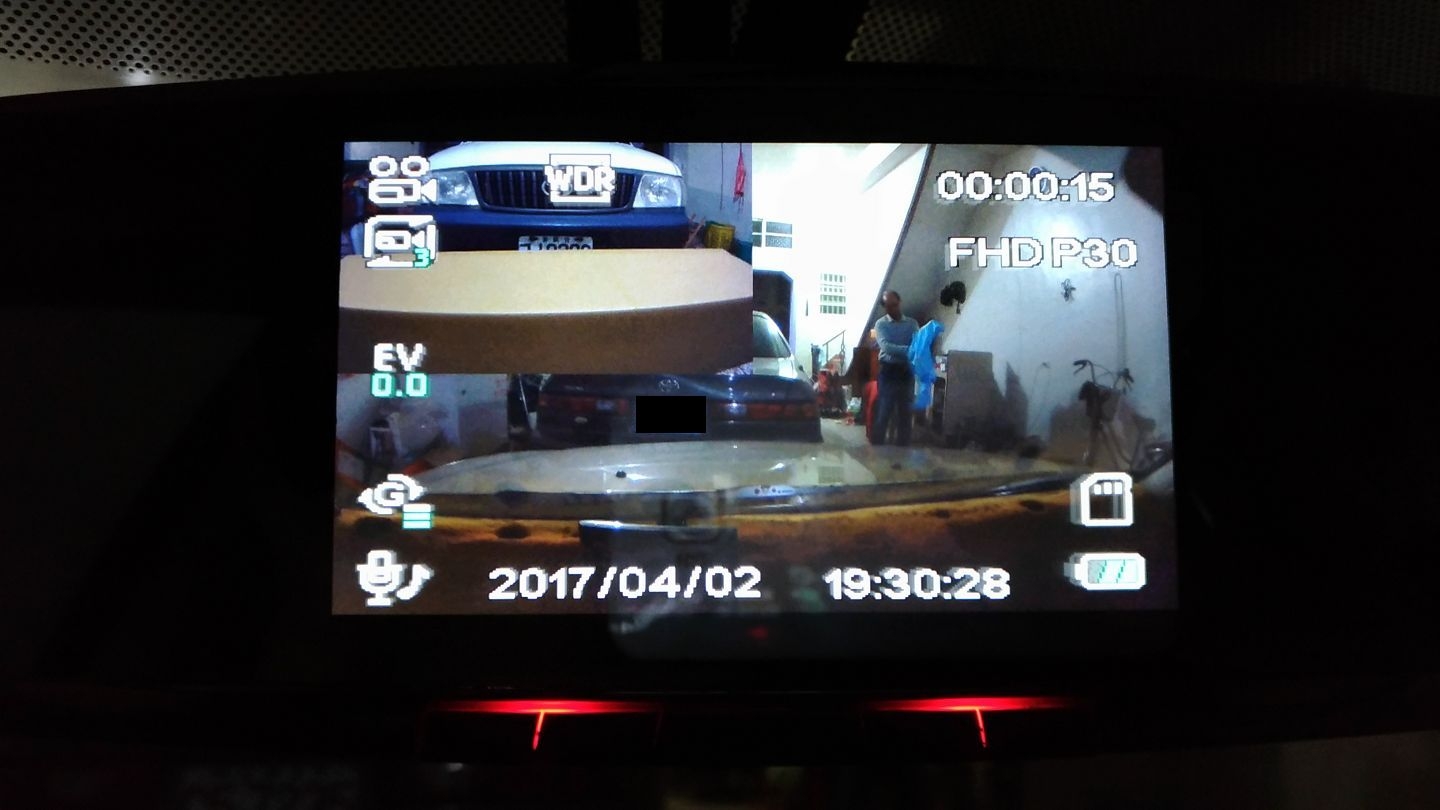

28.一共搞了6個小時,不夠吃飯時間,實在是太累了~終於前後鏡同時顯示 , 收工!!
