01年sentra180音響主機接線定義

134分

樓主

2016-12-23 22:47

各位先進大家好

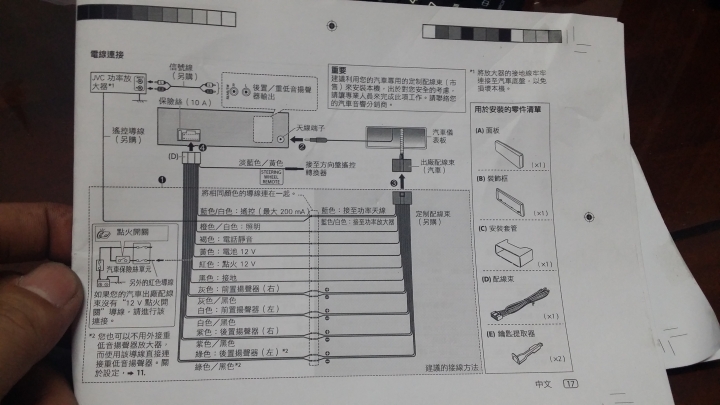

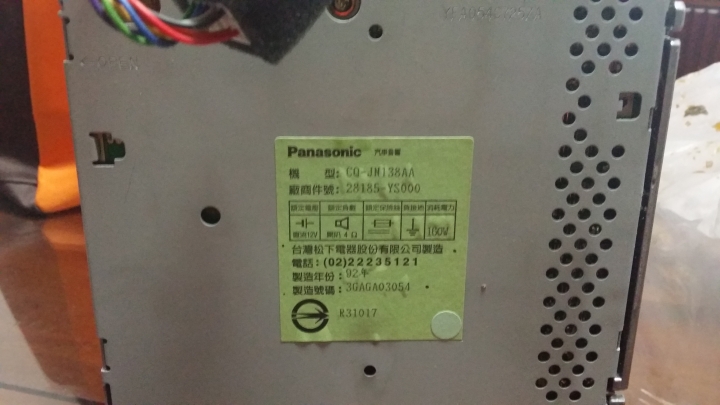

小弟買了一台jvc kdx230要幫家人改裝，但卻搜尋不到這台國際牌CQ-JN138AA的接腳定義，是否有先進曾換裝過這台主機，可否指導一下小弟，感謝感謝。
01年sentra180音響主機接線定義

2016-12-23 22:47 發佈

文章關鍵字 Sentra180 音響主機接線定義 01

75分

2樓

2016-12-24 8:42

卡，做個紀錄，加油1515151515

75分

3樓

2016-12-24 8:42

卡，做個紀錄，加油1515151515

245分

4樓

2016-12-24 9:26

https://www.mobile01.com/topicdetail.php?f=214&t=395640&p=1#3543773

alexr19

122分

5樓

2016-12-24 14:52

依照您上面這張圖片，不負責任的猜測：

黑色粗的應該是 0V，

紅色粗的應該是常時 +12V，

黃的可能是紅火 ACC，

藍的可能是電動天線，

其他四對絞線應該是喇叭，至於前後左右要用量的才知道。

134分

樓主

2016-12-24 22:42

alexr19 wrote:
依照您上面這張圖片...(恕刪)

感謝，已經成功
分享給各位
