維修X-TRAIL TOBE話筒線

2003年買的X-TRAIL,到今年也九年了,開了十五萬公里,沒有出過甚麼毛病,
只是每次保養要換不少東西,想再繼續開六年,它可是我們家出遊的好夥伴!
一年前TOBE話筒的彈簧線開始分解,露出銅線,想說還可以用,壞了再說,
上週終於壞了,話筒沒聲音,TOBE螢幕不顯示電話號碼,而且這手機也買不到,
只好自己想辦法修理。想了幾天,就用網路線及渦捲延長線來改裝!

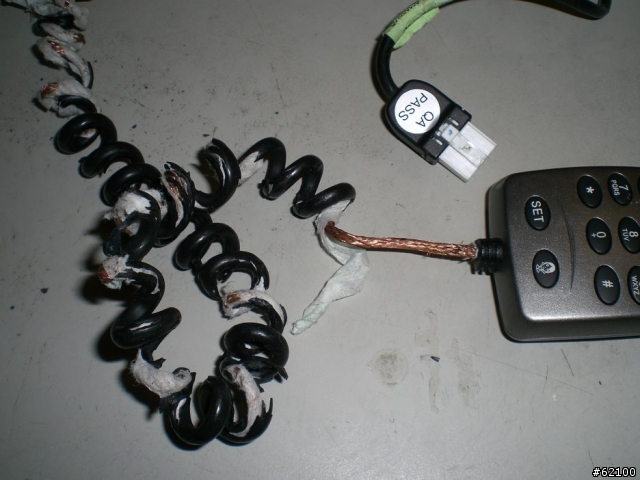

經歷了九年的摧殘,彈簧線都疲乏,塑膠皮也分解爛了,
維修X-TRAIL TOBE話筒線

話筒停產,要買也買不到~
維修X-TRAIL TOBE話筒線

把後蓋摳開,脆化的卡榫應聲斷裂,
維修X-TRAIL TOBE話筒線

螺絲轉開後,結果連塑膠螺絲座也斷了 %$#^%@
維修X-TRAIL TOBE話筒線

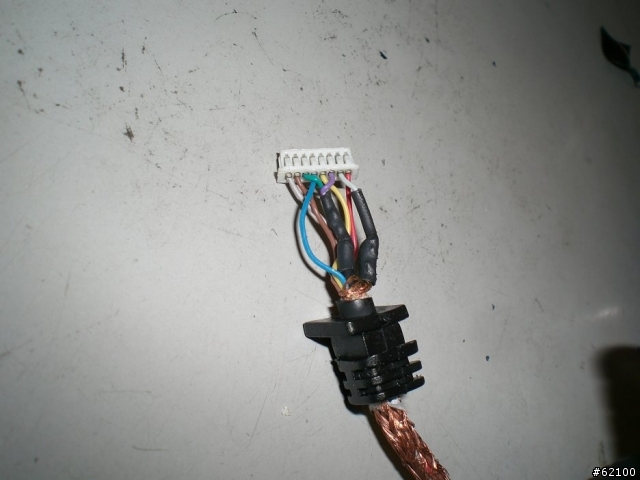

研究一下接線,是八芯線,
維修X-TRAIL TOBE話筒線

維修X-TRAIL TOBE話筒線

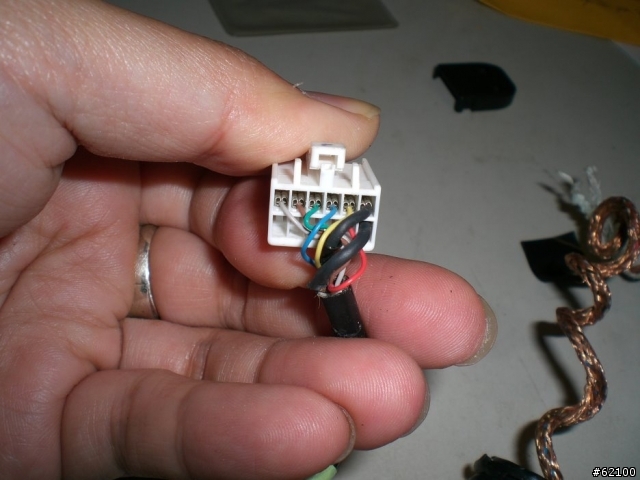

插座有十二孔,但只有八孔有線,
維修X-TRAIL TOBE話筒線

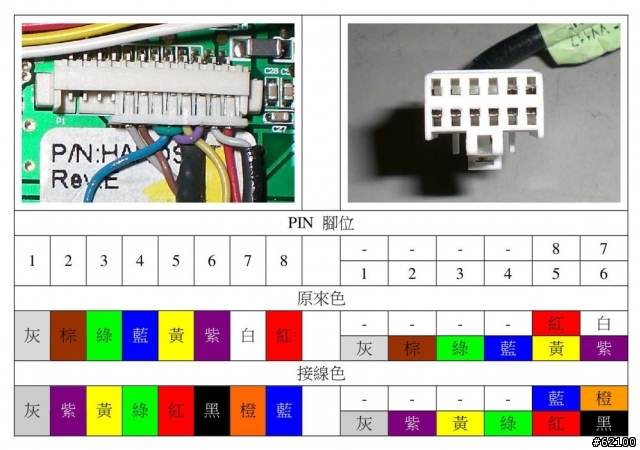

畫個X-TRAIL車機話筒PIN腳位圖,
維修X-TRAIL TOBE話筒線

原來的線組有兩對隔離線,但手邊沒有,只好利用網路線來代替~
維修X-TRAIL TOBE話筒線

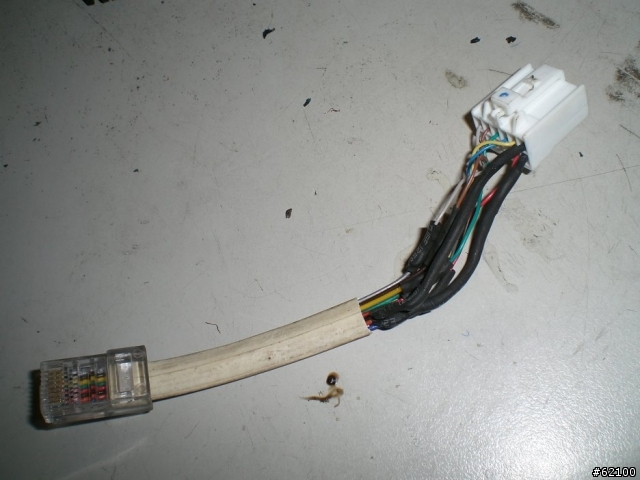

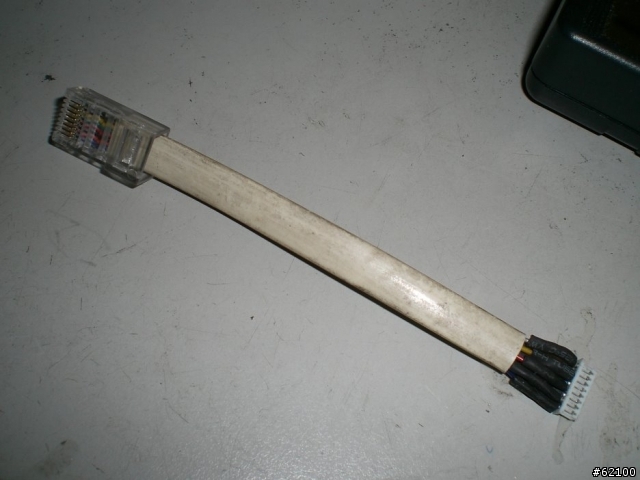

搞個半天終於焊好了,
維修X-TRAIL TOBE話筒線

接頭做的太大,只好交替一上一下插入原來的插頭上,還好空間OK,
維修X-TRAIL TOBE話筒線

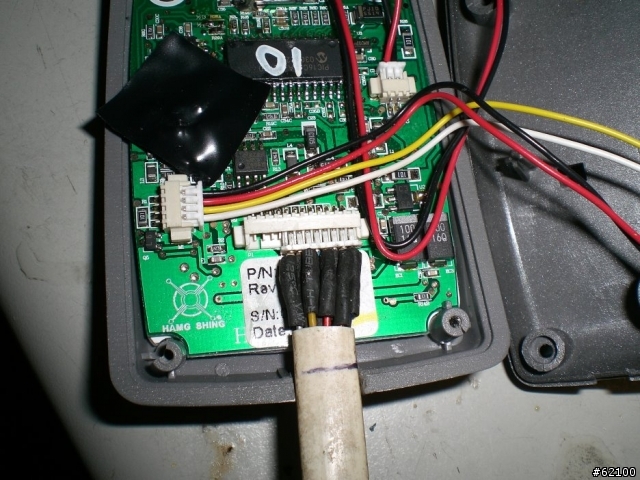

插上手機排線座,不會太突起,組起來手機不會鼓鼓的,
維修X-TRAIL TOBE話筒線

話筒線插座就留長些,
維修X-TRAIL TOBE話筒線

裝上去就長這樣,電錶量沒有短路,腳位也正確,
維修X-TRAIL TOBE話筒線

把話筒線插頭的殼裝上,要把出線的圓孔挖大,
維修X-TRAIL TOBE話筒線

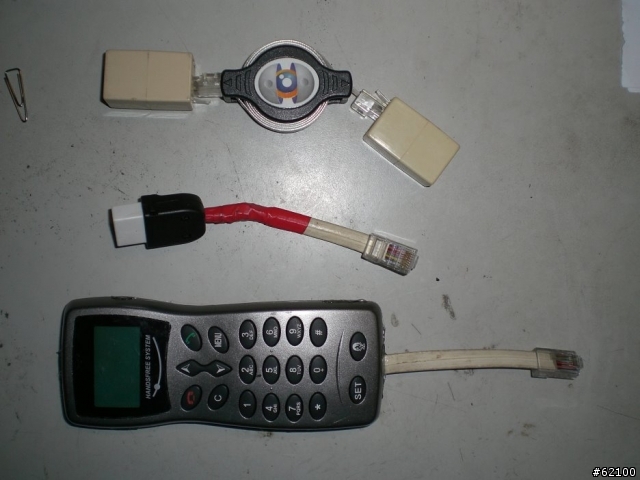

完成!!
維修X-TRAIL TOBE話筒線

裝回車上,那母對母的插座剛好可以放回原來的空間!
維修X-TRAIL TOBE話筒線

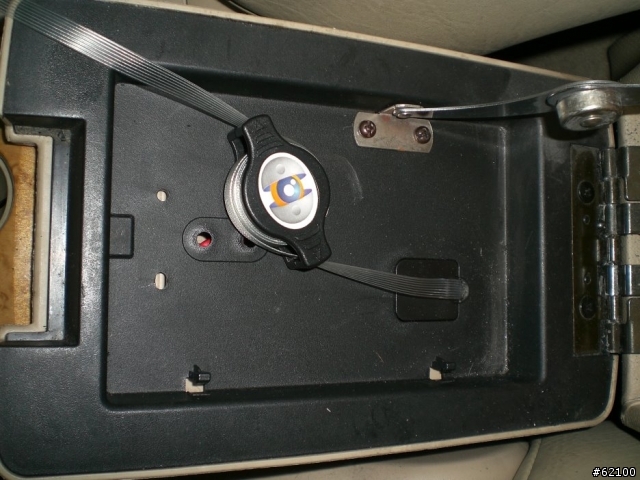

就只讓渦捲延長線出來,
維修X-TRAIL TOBE話筒線

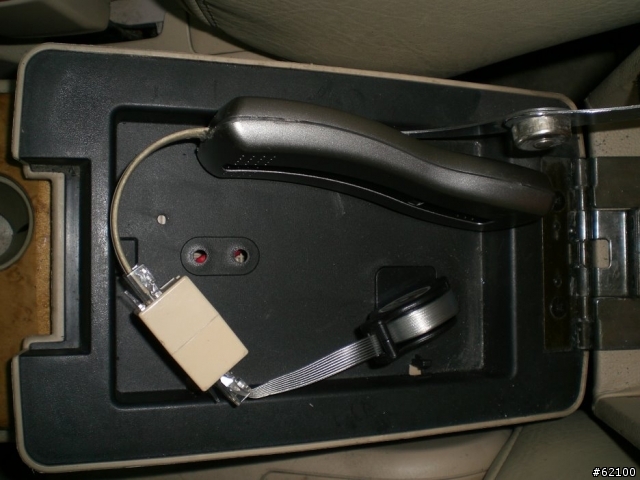

大功告成@@
維修X-TRAIL TOBE話筒線

測試結果,TOBE電話功能恢復正常,方向盤快撥鍵也OK!!


好像沒有在賣母對母的渦捲延長線,有個大大的轉接盒真醜,
以後撥完電話扶手不小心大力關上,若線斷了只要換延長線就搞定!

2012-10-08 12:20 發佈

貓八爺 wrote:
2003年買的X-T...(恕刪)


很精彩啊~DIY成就感100分~
貓八爺 wrote:
2003年買的X-T...(恕刪)

我也是 X-TRAIL 車主
也碰到這個問題
只是奇怪一個這麼大的公司居然說沒備料
無法修!!
當初買的是旗艦版4WD一百多萬
就看上to be
但一個這麼大的公司
連這個都做不好說沒料了(有點火大)
還希望別人以後再買他家品牌的車嗎(怕到)
謝謝你的分享
經客訴很客氣也很努力
但...................
我有請她們看看您的巧思
原本還想如果換車繼續用裕隆的車主
想想算了
不過X-TRAIL 真的蠻好開的





最近也碰到這個問題
線久了快脆化了
問裕隆也說斷貨很久了 那市面上的後績這麼處理也回答不出來
問裕隆沒賣單品可能整個扶手都要換
明明就一條線要我換整組
最差可能就自己到電子材料行自己買線跟插PIN回來玩了
對這種公司不會想在買他的車了 市面上還那麼多車在路上跑卻沒貨
