SENTRA CE老車冷氣儀表LED化過程分享

B.KING

B.KING
個人積分：55分
文章編號：37546825

55分

樓主

2012-08-03 23:19

SENTRA CE也開10幾年了
一些儀表燈泡陸續燒掉罷工
想說自己DIY來改裝LED
夜晚開車持續點亮時至少省點電對電瓶好一點

拆冷氣儀表板很簡單
只要把冷氣出風口下面兩個按鈕中間的黑色飾板撬開
把裡面的螺絲卸下即可拆開核桃木飾板
拆開核桃木飾板之後便可看到冷氣儀表板4顆螺絲
一樣拆下即可拉出冷氣儀表板

這時候發現冷氣儀表板不是T5規格的

大概只有4MM的毛泡
這種規格網路上買不到現成的LED成品

只好自己手動作了

一般電子材料行賣的LED晶體很小
亮度及發光角度普通
後來有在網路上找到一個賣大晶體LED的賣家
買了幾顆白光還有暖白光的

為了怕老車電壓不穩定
不惜重本多裝了CRD穩壓二極體還有微型化防逆壓二極體

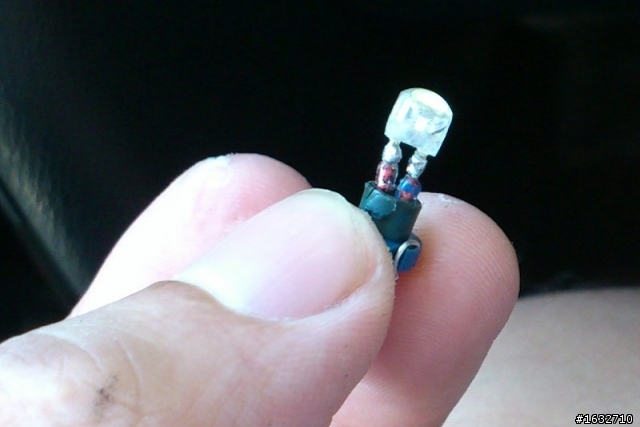

因為買來的大晶體LED是草帽型5MM
所以必須把帽沿用搓刀磨掉
留下中間的發光體才能塞進冷氣儀表板的洞

真的很小顆

冷氣儀表共有3顆

改裝前右邊的冷氣儀表燈泡燒了一顆(溫度那邊不亮)
SENTRA CE老車冷氣儀表LED化過程分享

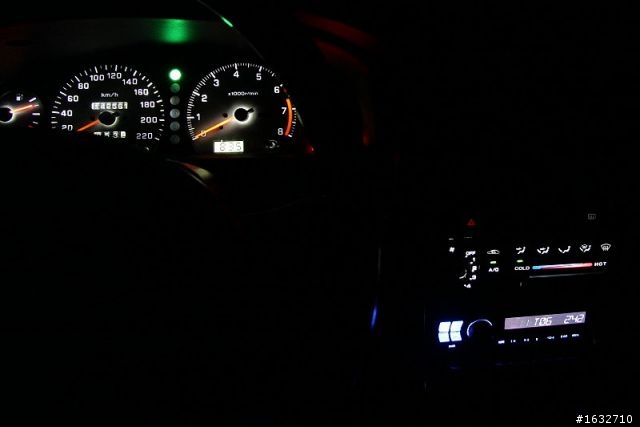

改裝後冷氣儀表亮度UP!(上面駐車燈跟除霧燈的亮度是原廠毛泡的亮度)
SENTRA CE老車冷氣儀表LED化過程分享

另外購買暖白光LED的原因
就是現在網路上賣的T5規格LED燈泡成品
都只有正白光

儀表板的擋位燈裡面有一片綠色濾光片
如果用了正白光的LED呈現的顏色會是很詭異的亮白色帶一點草綠色

使用暖白光的顏色接近燈泡色
呈現出來的顏色會比較舒服些

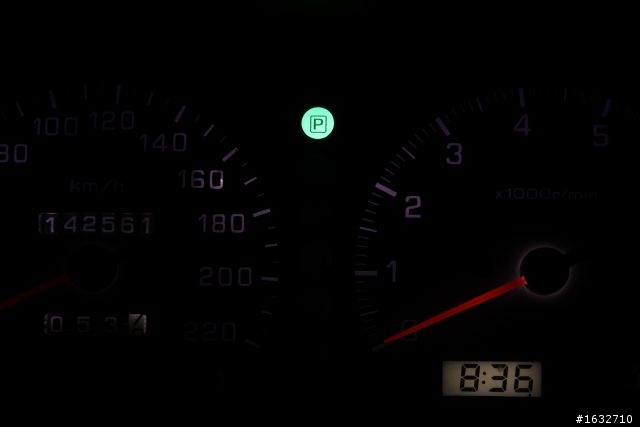

因為相機用AUTO模式拍起來變白色光點
所以把快門速度調快一點
呈現出來的顏色比較接近實際看到的綠色
上面那張照片儀表框反射的綠光就是實際顏色
SENTRA CE老車冷氣儀表LED化過程分享

在常用的擋位燈P跟擋位燈D都改裝了T5暖白光的LED
恆亮時鐘背光改用T5白光LED
儀表T10背光則直接購買網路上的成品安裝
晚上開車儀表再也不會熱熱燙燙了謝謝指教

2012-08-03 23:19 發佈

文章關鍵字 Sentra CE LED化過程分享冷氣儀表

pana67kimo

pana67kimo
個人積分：94分
文章編號：37566065

94分

2樓

2012-08-05 1:35

B.KING wrote:
SENTRA CE也...(恕刪)

大大您好：小弟這邊方便請教一下....這樣修改下去，會不會太過於"突出"

？

一般T5(平頭)的LED之前小弟就有直上過(最後失敗了= =)，看到大大這篇又另外燃起改裝的火焰

http://www.mobile01.com/topicdetail.php?f=263&t=1741784&p=1 <---這是小弟之前的文章

p.s.小弟是裝ALPINE cde-101e

B.KING

B.KING
個人積分：55分
文章編號：37571534

55分

樓主

2012-08-05 12:58

pana67kimo wrote:
大大您好：小弟這邊方便請教一下....這樣修改下去，會不會太過於"突出"？

一般T5(平頭)的LED之前小弟就有直上過(最後失敗了= =)，看到大大這篇又另外燃起改裝的火焰

http://www.mobile01.com/topicdetail.php?f=263&t=1741784&p=1 <---這是小弟之前的文章

p.s.小弟是裝ALPINE cde-101e...(恕刪)

因為市售的平頭散光LED T5規格的成品
有兩個問題
1.平頭LED本身的長度比草帽型長
2.為了降低成本大多使用一般型電阻降電壓

把市售的T5平頭散光LED成品拔除T5塑膠殼
直上CE的冷氣儀表毛泡座會有過長塞不進去的問題

所以我把一般電阻改成CRD定電流二極體(長度僅一般電阻的一半大約3-4mm)
防逆壓二極體也把一般常用的1N4007改成更小的1N4148(長度約3-4mm)

這樣整體長度就剛好可以直上!

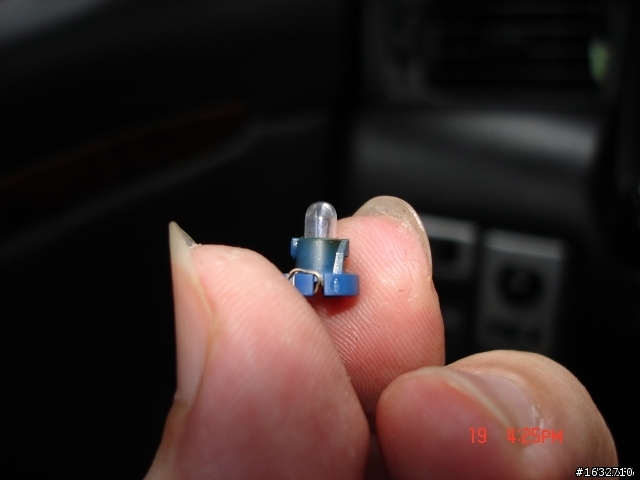

抓一下您的燈泡圖供比較
整體大約多一個燈泡的高度左右

我的主機是ALPINE UTE-32C
淘寶買來自己裝的
老車省省花就好^^"

pana67kimo

pana67kimo
個人積分：94分
文章編號：37584502

94分

4樓

2012-08-06 5:54

恩恩......謝謝大大詳細的解說(難怪覺得這胖胖手指這麼眼熟，原來是我的阿XD)

另外本來小弟換燈泡應該是換 3mm 的毛燈泡才對，不過拆了塑膠套之後整個燈座大很多

(繞線的線頭太細)，結果換上的是 5mm 毛燈泡......

改天再來試試囉......大大改的真的很有質感(讚) 100分

QQ鄭

QQ鄭
個人積分：0分
文章編號：40387424

0分

5樓

2012-12-09 20:07

意外的爬到這個文章請問時速的儀表板也可以這樣做更換嗎

B.KING

B.KING
個人積分：55分
文章編號：40465899

55分

樓主

2012-12-12 23:49

QQ鄭 wrote:
意外的爬到這個文章請問時速的儀表板也可以這樣做更換嗎

SENTRA CE的時速儀表燈更換也是相當簡單
把方向盤左下方調高低的拉桿壓下去
方向盤便會鬆掉
此時將方向盤調至最低位置在將拉桿向上推回固定方向盤

準備一隻短的十字螺絲起子(長的會卡到方向盤不推薦)
將儀表板上方有兩顆螺絲卸下
即可將儀表板的外框拿出來

拿出外框後即可看到儀表板總成
把上下共有4顆螺絲都卸下就可以拆出儀表板
後面的排線可以不用拆

可以看見背後有很多顆燈泡座
其中有4顆比較大的分別在左右及中間位置
是負責儀表板背光的燈泡(大部分是這4顆比較容易燒掉不亮)
規格是T10

其餘比較小顆的請看相對位置就知道對應的功能(檔位.時間.超車燈等)
規格是T5

冷氣儀表的拆裝方法可以參考pana67kimo站友的文章
http://www.mobile01.com/topicdetail.php?f=263&t=1741784&p=1
