求救 !! Nissan CD mp3(AUX)單片主機接線

jimwhale

jimwhale
個人積分：0分
文章編號：20189136

0分

樓主

2010-06-12 12:11

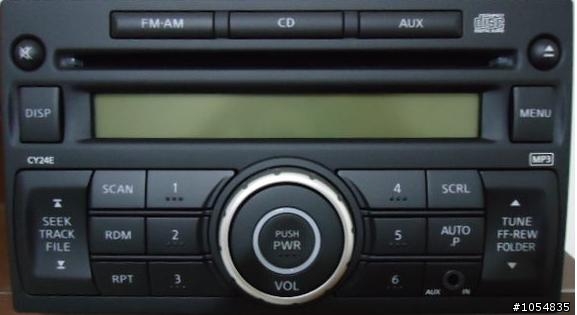

請問一下歌樂 CD mp3(AUX)單片主機

求救 !! Nissan CD mp3(AUX)單片主機接線

求救 !! Nissan CD mp3(AUX)單片主機接線

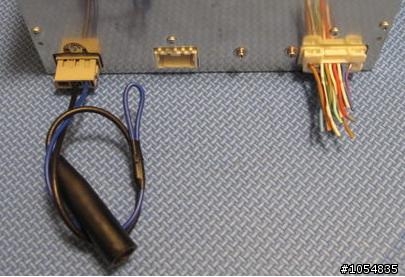

天線是哪一條?
左邊這個是什麼線用的?? 黑色是接什麼用的....藍色是接什麼用的?
求救 !! Nissan CD mp3(AUX)單片主機接線

求救 !! Nissan CD mp3(AUX)單片主機接線

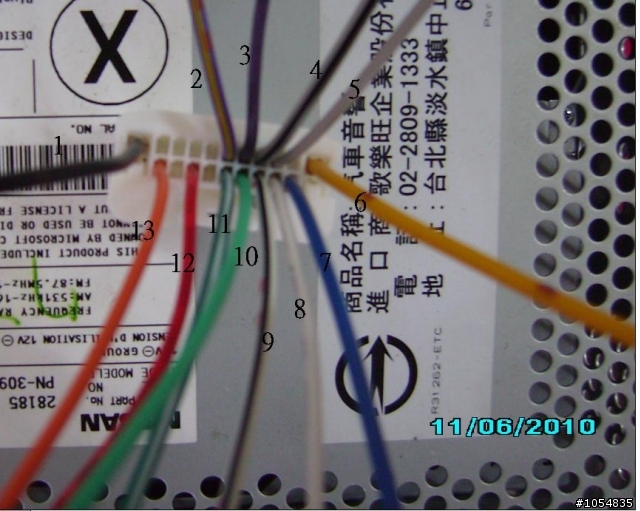

電源輸入是DC 12V的嗎
哪2條是電源線....要接喇叭要接哪個
AUX 是那一條線...?
求救 !! Nissan CD mp3(AUX)單片主機接線

求救 !! Nissan CD mp3(AUX)單片主機接線

請懂的幫忙嘍~

2010-06-12 12:11 發佈

文章關鍵字 Nissan CD mp3 主機接線 aux

kevin40912
個人積分：81分
文章編號：20191579

81分

2樓

2010-06-12 15:03

左邊那個就是天線接頭囉

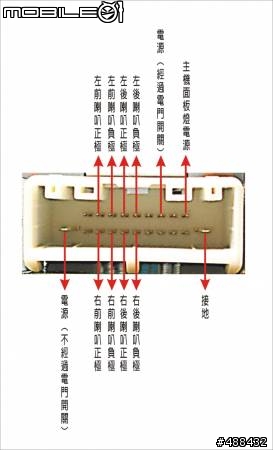

至於其他線路圖請參考....

Mobile 01

jimwhale

jimwhale
個人積分：0分
文章編號：20200868

0分

樓主

2010-06-13 0:13

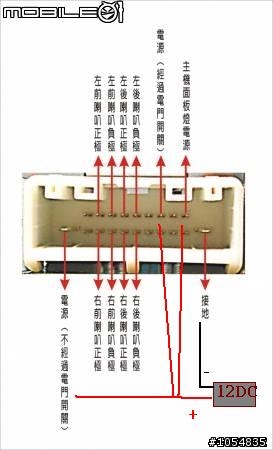

請問喔如果是12 DC電源輸入
電源輸入的黑色接上接地線,另外一條接上可以同時接上電源(經電門)+電源(不經電門)+面板燈源嗎?

可以這樣接嗎?

還是接地的只能另外接....? 那麼輸入端的負極要接哪裡?

jimwhale

jimwhale
個人積分：0分
文章編號：20201536

0分

樓主

2010-06-13 0:45

左邊天線部份...要另外再接什麼嗎?
MP3部份應該是可以使用了...天線沒另外接沒作用收尋不到頻道...

kevin40912
個人積分：81分
文章編號：20204597

81分

5樓

2010-06-13 8:19

這樣接應該是沒問題才對!
畢竟它們都是12V的正電

Mobile 01

kevin40912
個人積分：81分
文章編號：20204600

81分

6樓

2010-06-13 8:19

天線部分我就不太清楚了~~抱歉

Mobile 01

jimwhale

jimwhale
個人積分：0分
文章編號：20207374

0分

樓主

2010-06-13 12:04

還是感謝提供電源跟音源圖檔..謝嘍
至少MP3是能用的...
