[分享] Nissan 2017年serena 加裝自動窗戶升降折疊後視鏡+前車影像+放大器+10.2吋螢幕影音主機 Diy

其實標題有那麼多項diy，其實都是分開不同時間去加裝的，如果對於上述功能都有需要的人，真心建議一次過去弄，因為要拆的東西其實差不多的，至於零件在哪找，當然是X寶，便宜又好用，雖然這台車在台灣基本上是不會引進，但分享這篇文章出來，是提供給有需要的人參考用，本人不是專業修車，只是很喜歡diy而已，廢話不多說，請各位看以下的內容，做得不好請前輩賜教，謝謝。

自動窗戶升降折疊後視鏡:

這部份跟其他不一樣，這個是要拆駕駛座那邊的門，因為原廠只有駕駛座那邊的窗可自動升降，其他都要手動按住才能夠，而且在死火後若忘了關窗戶是要按一下開關，通電後才能關窗戶，另外後視鏡在開關鎖是不會自動打開或折疊，加裝控制盒的效果是令到在開關鎖時會自動打開或折疊，所有的窗戶都會自動升降，以及在鎖車時若窗戶忘了關它會一併關好的

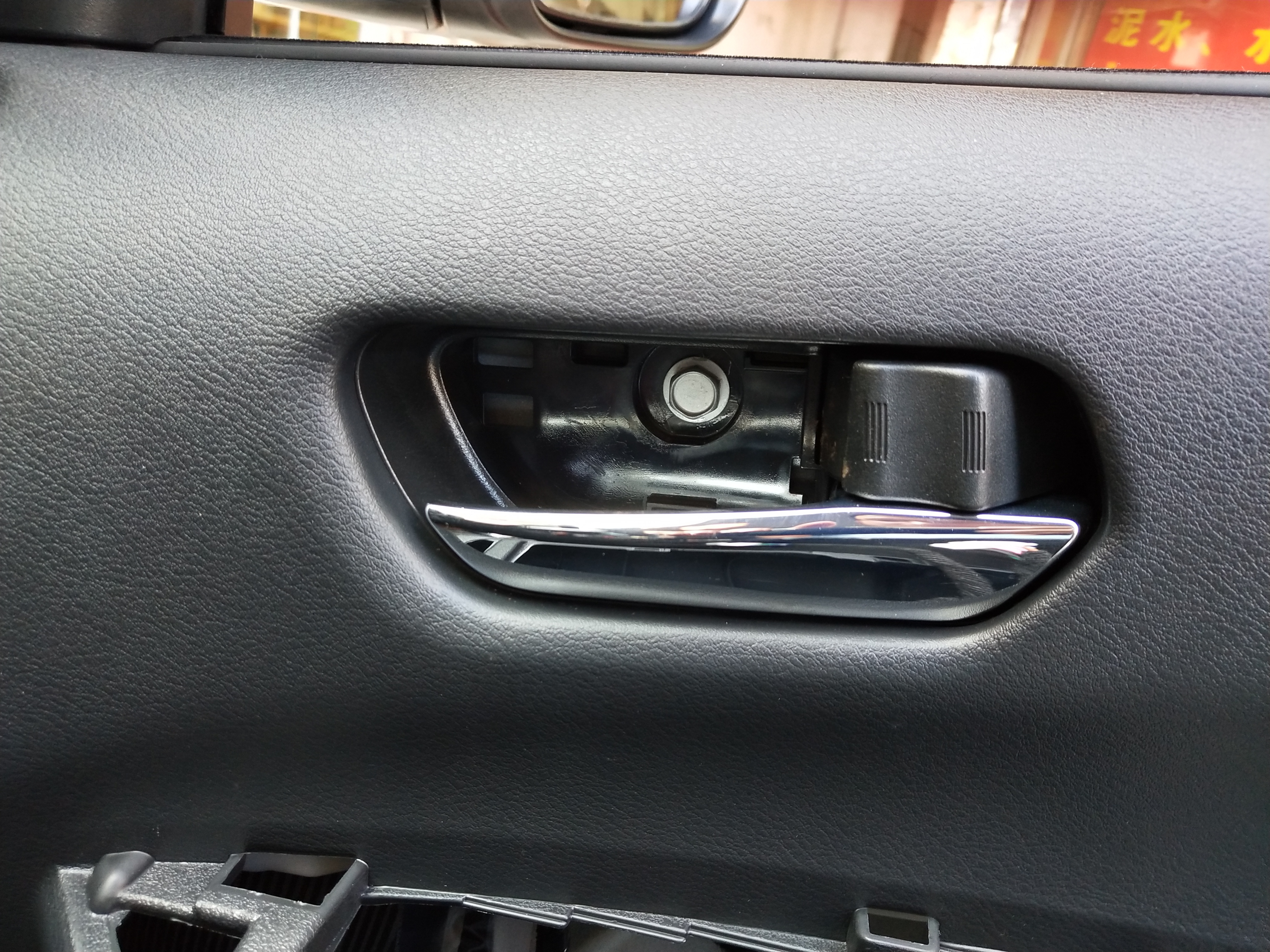

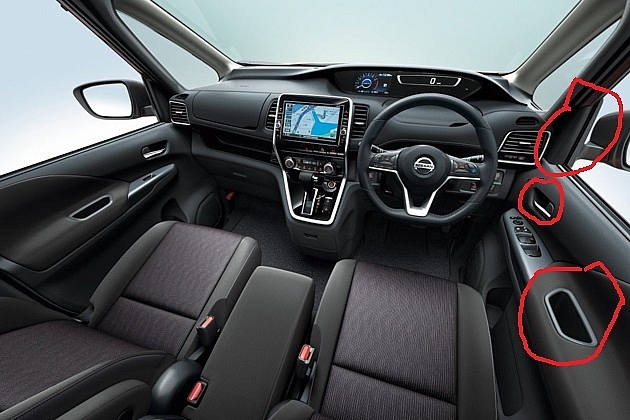

拆開邊有三顆螺絲要拆的，這是其中一顆，有一片東西要用一字螺絲起子弄起來才看到螺絲的，後視鏡旁那個蓋用力一點便能拆開了，都是卡損來的，因忘了拍照，在網上找了一張內裝圖，紅圈便是螺絲的位置，

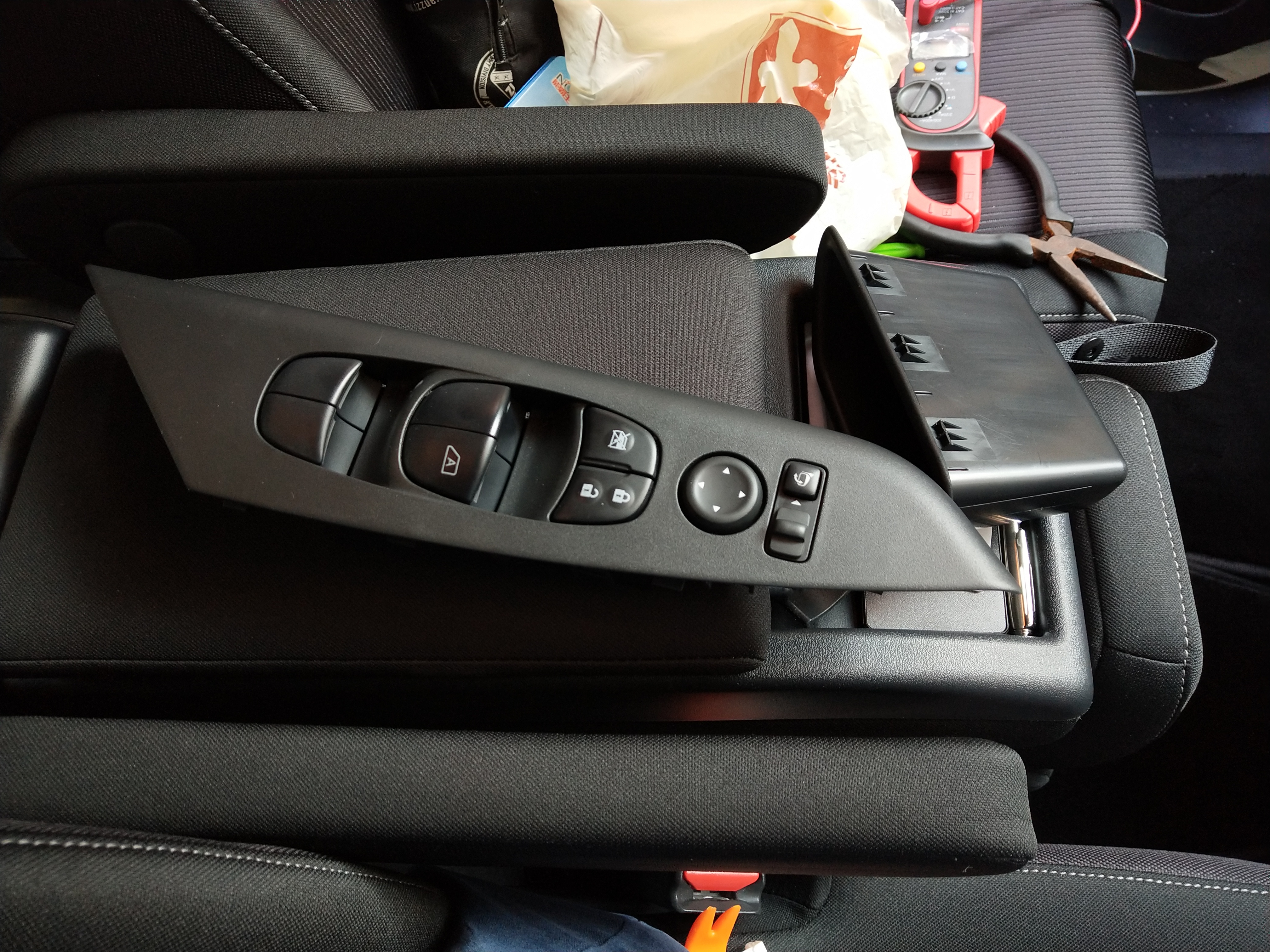

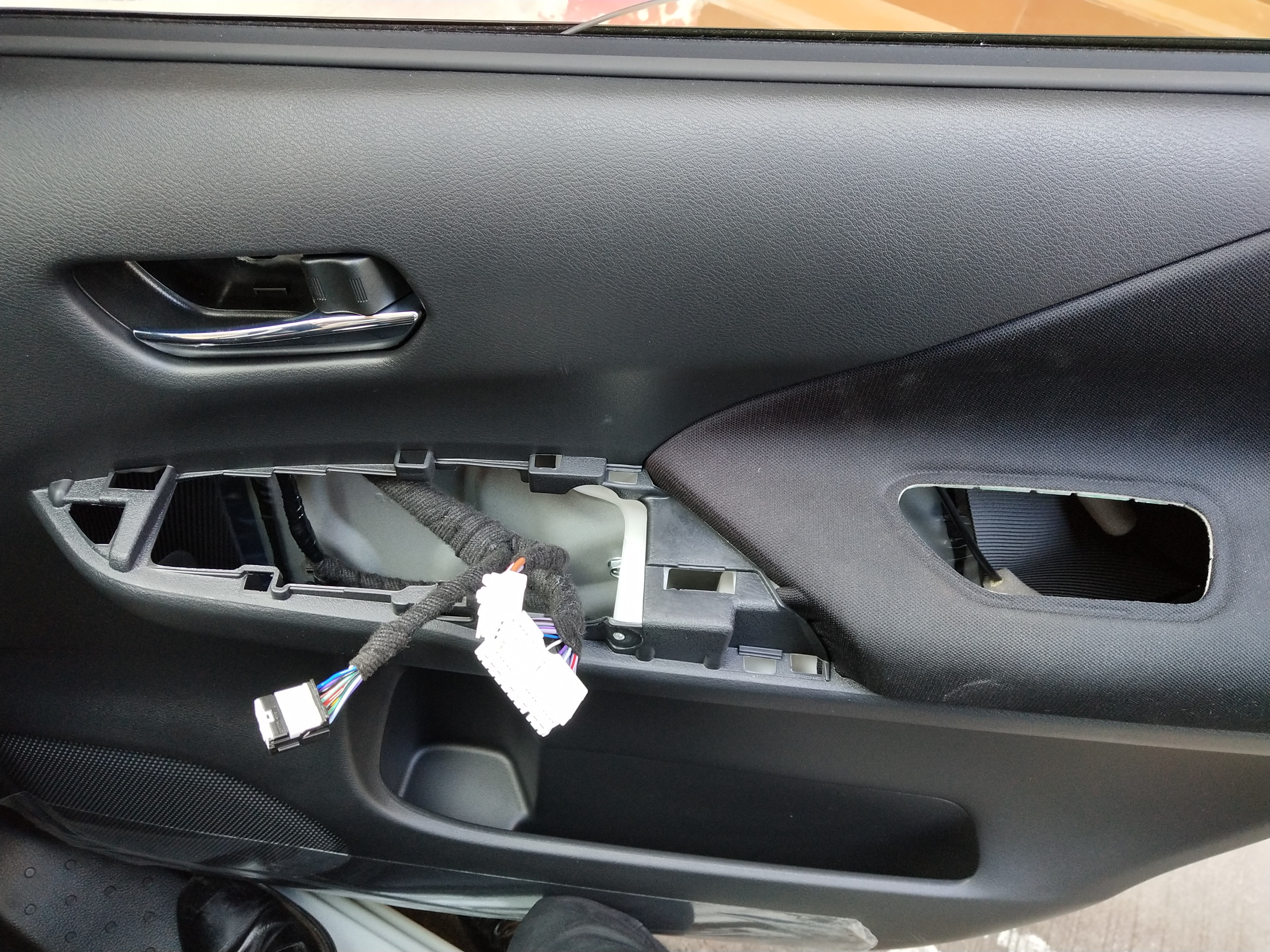

要把這個開關拆出來，後面都是接線來的，把它鬆開便可


接著就是把灰色這一大片的門板拆開，都是滿滿的卡損，要用力一點才能拆開，小心別把卡損拆壞了

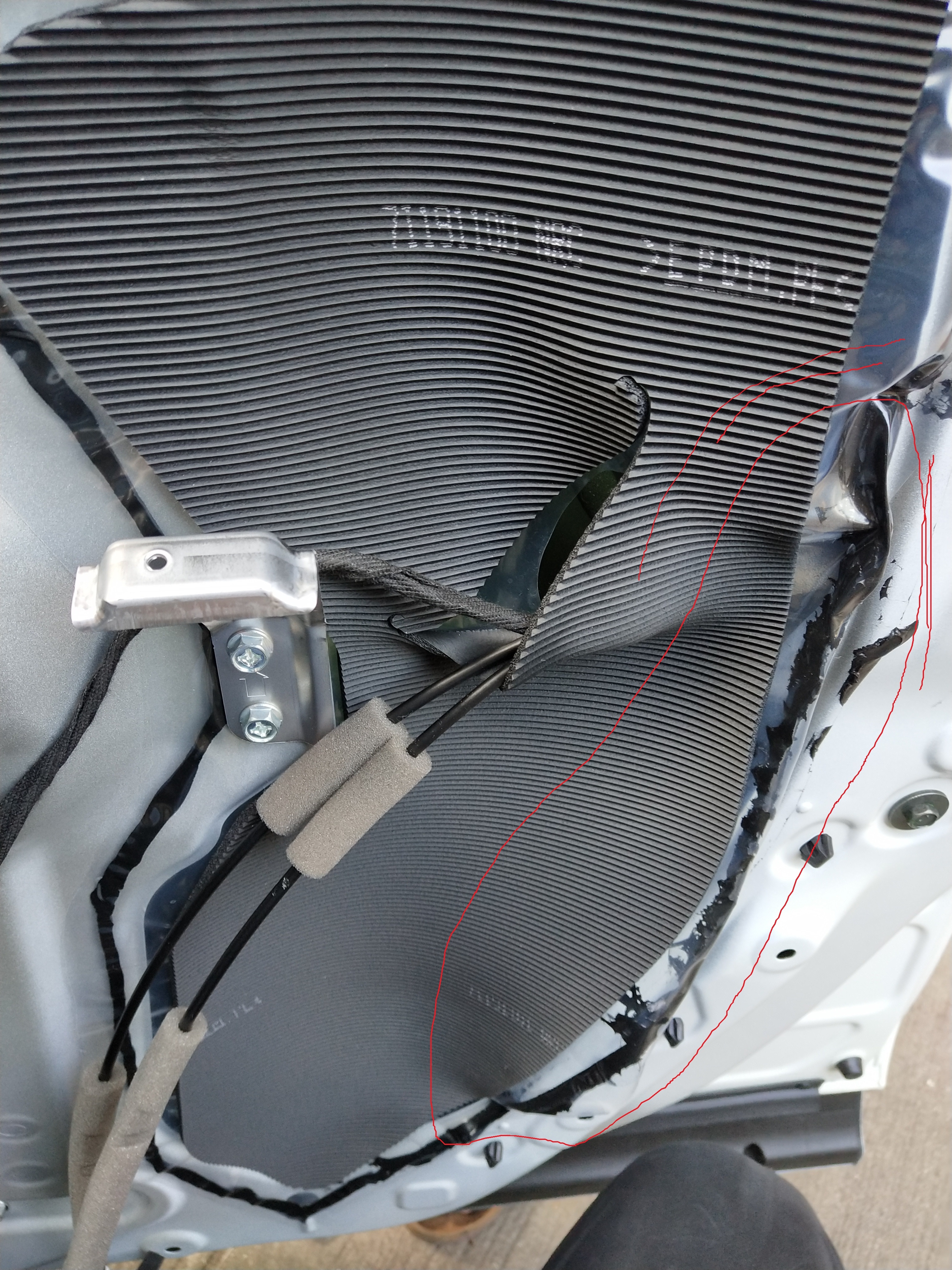

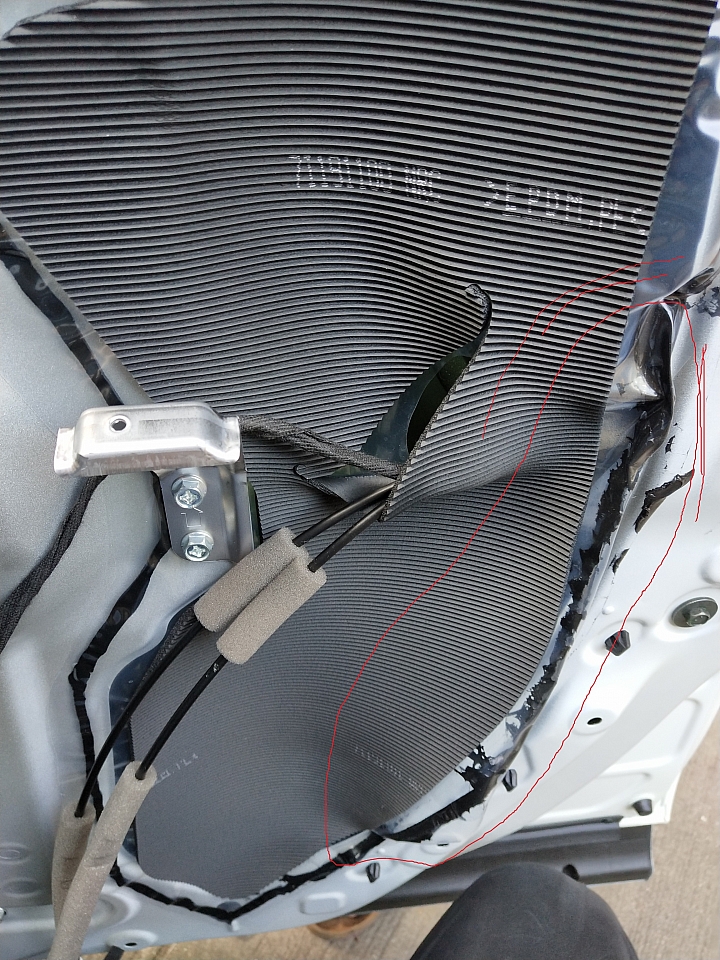

這個部份只需要把右手邊的膠撕開，裡面有一個插頭要拔出來接盒子的線的


右邊那個要鬆開螺絲出來，不然會頂住沒辦法接線，把千萬別把那兩根線拆出來

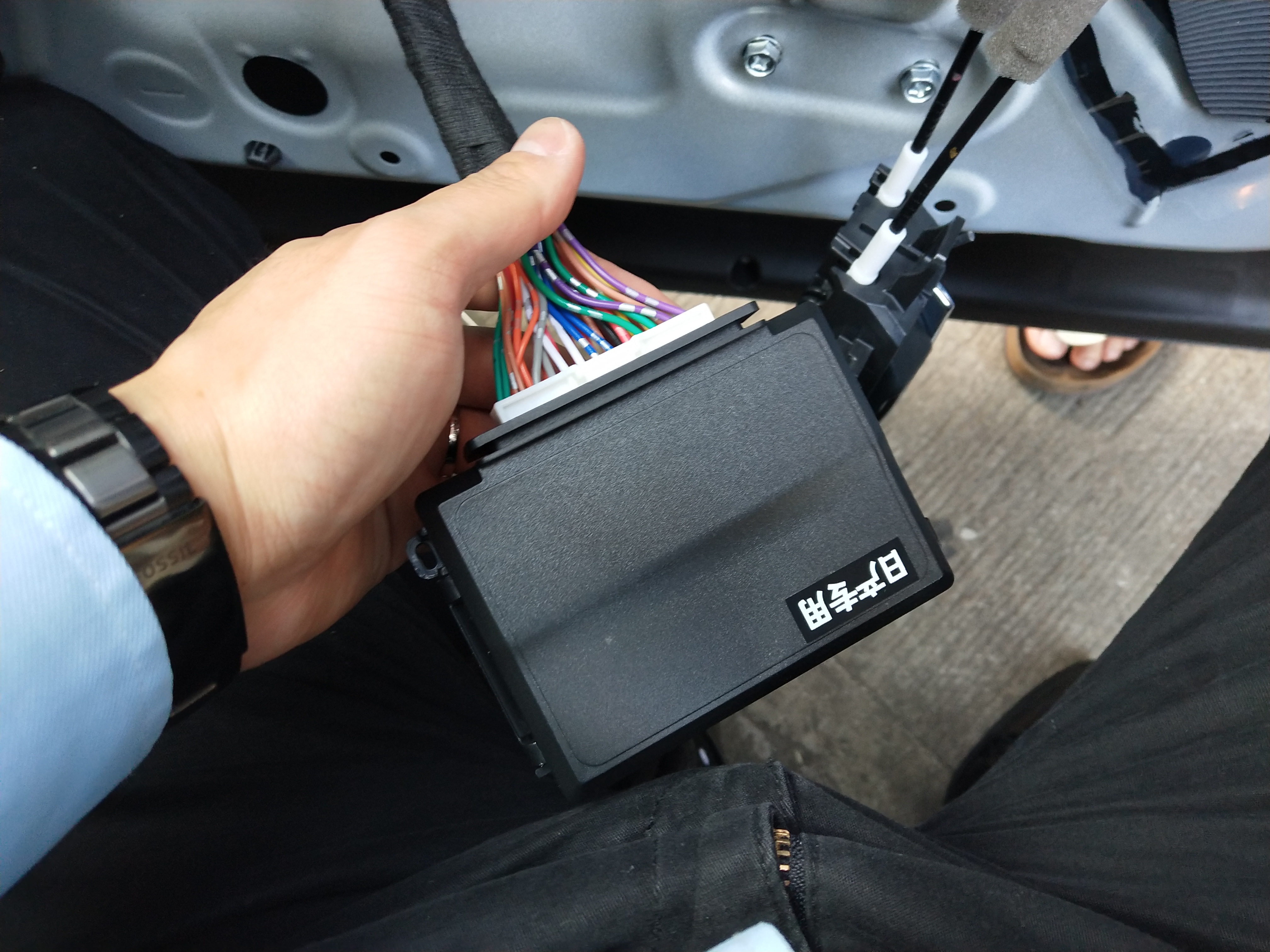

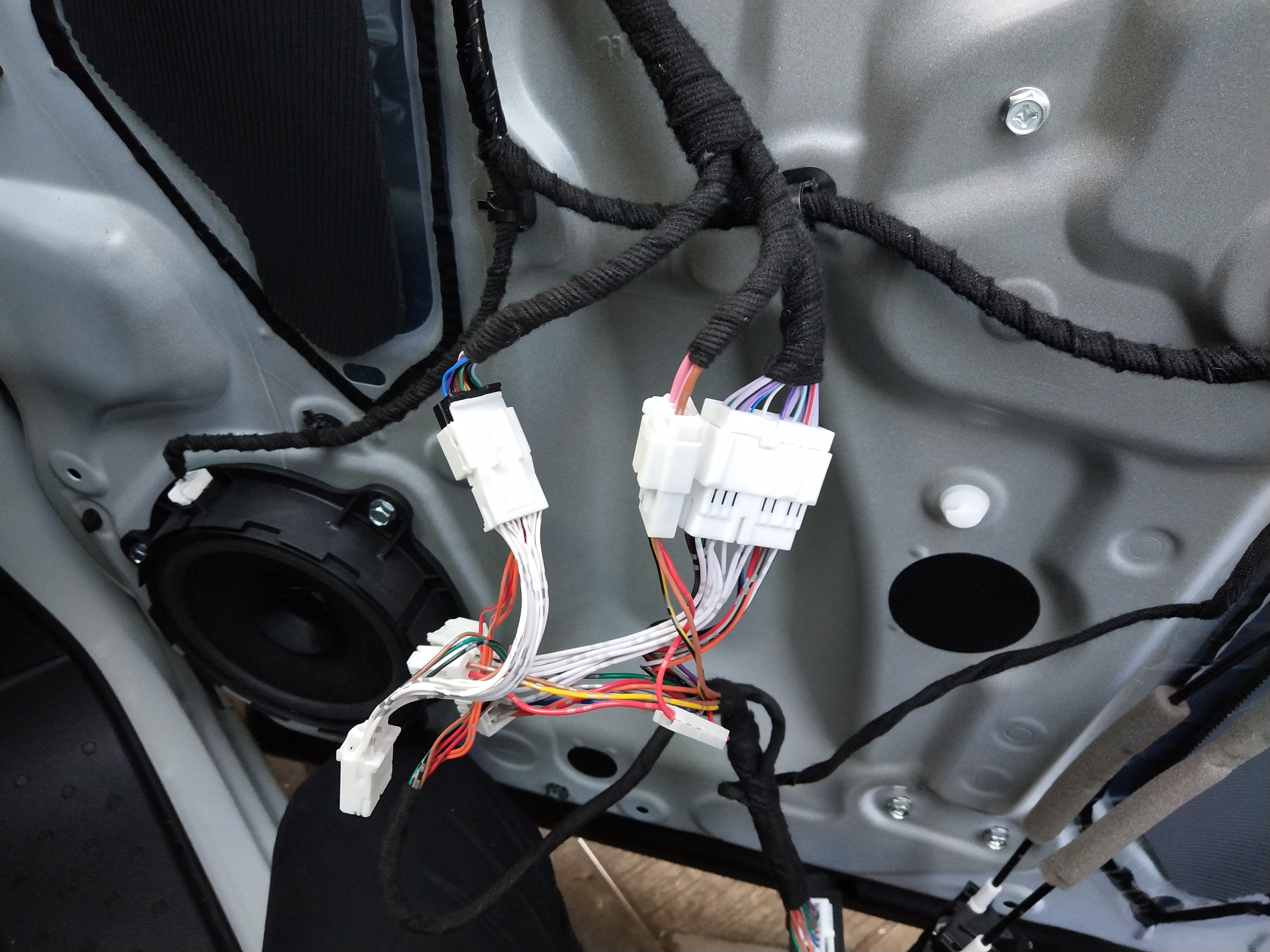

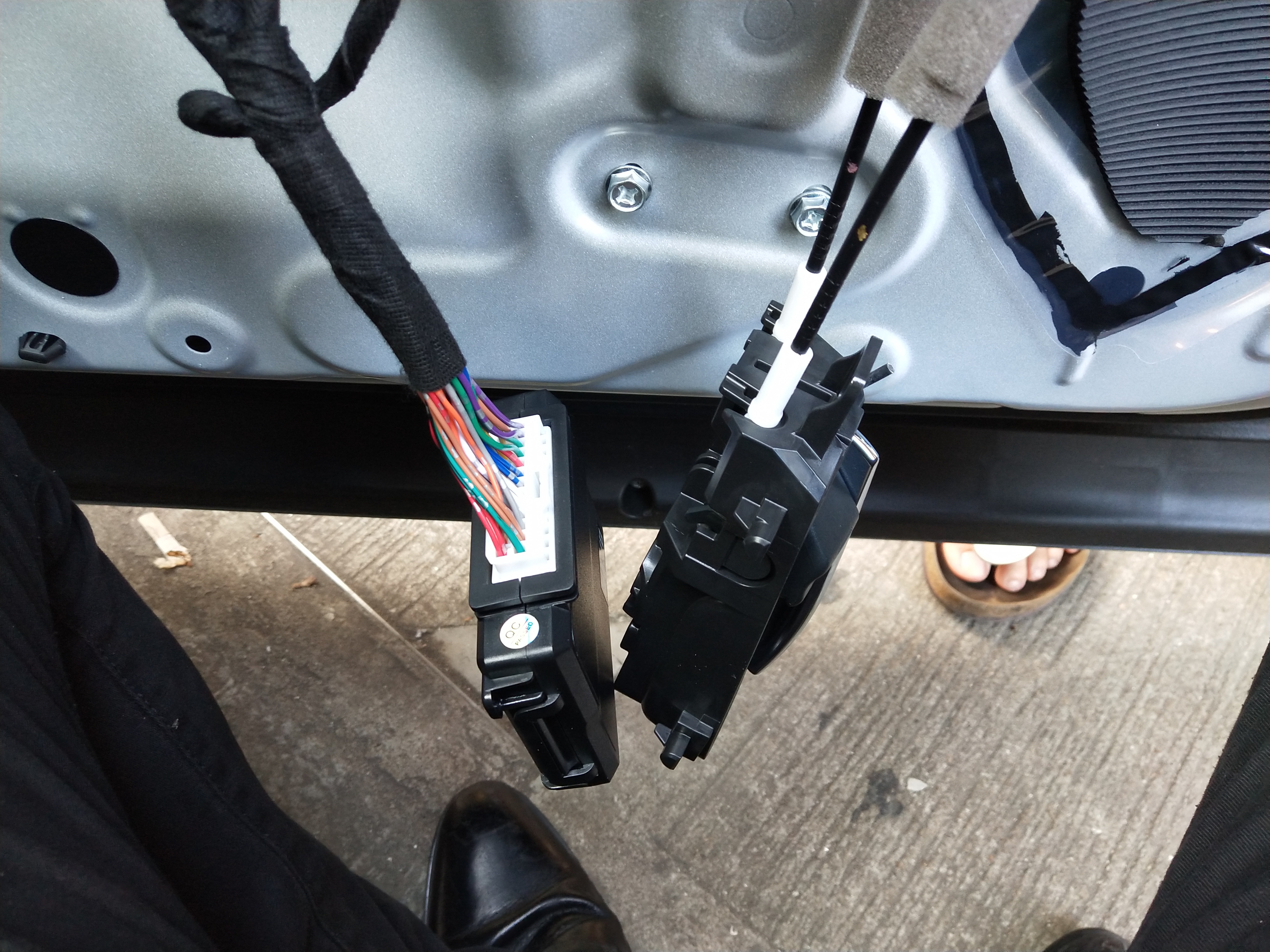

控制盒一端插進盒子，另一端有三個頭，對應原廠的插頭插進去便可了




最後還原便大功告成，可以看看下面影片的效果:



以下是加裝前車影像+10.2吋影像主機+音響放大器:

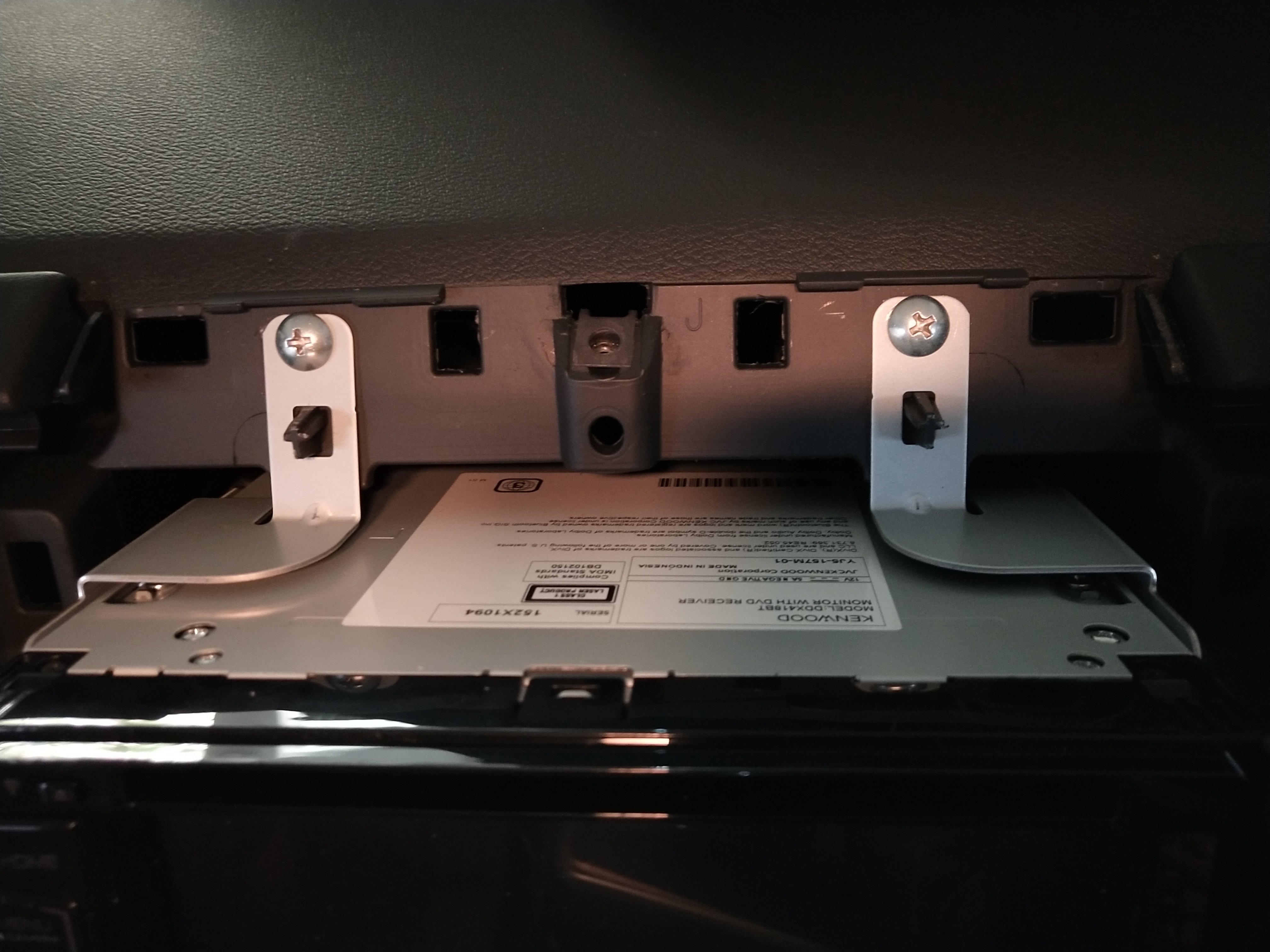

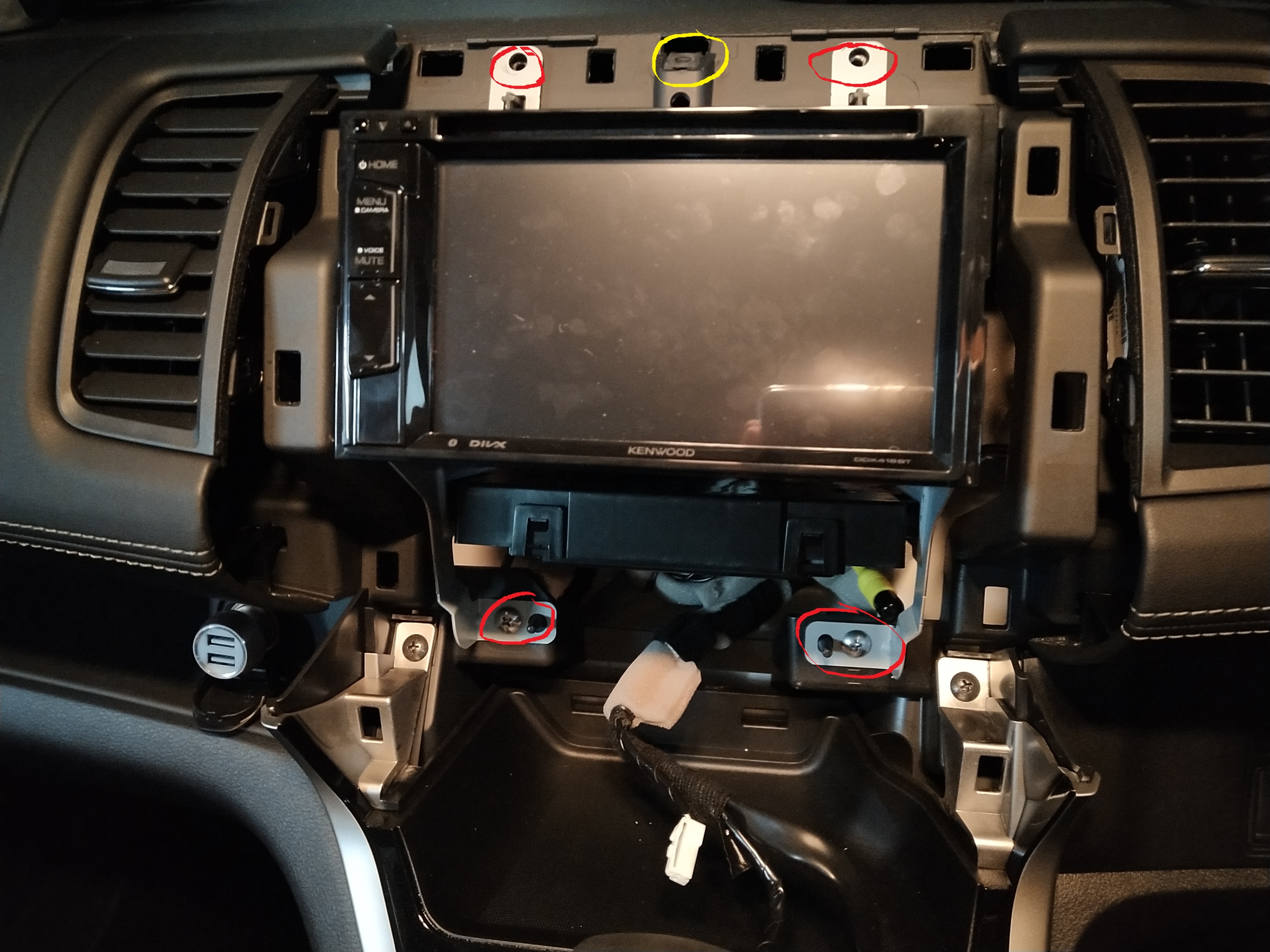

首先要把中控台面板拆開，因忘了拍照，黃色圈圈是第一顆要拆的螺絲，在還沒有拆中控台前，上面有一條長形的面板，用一字弄起來便會看到這顆螺絲，拆開後中控面板都是卡損，用力把它拔出來，就會看到圖中四顆紅圈的螺絲，鬆開便可把音響主機拆出來

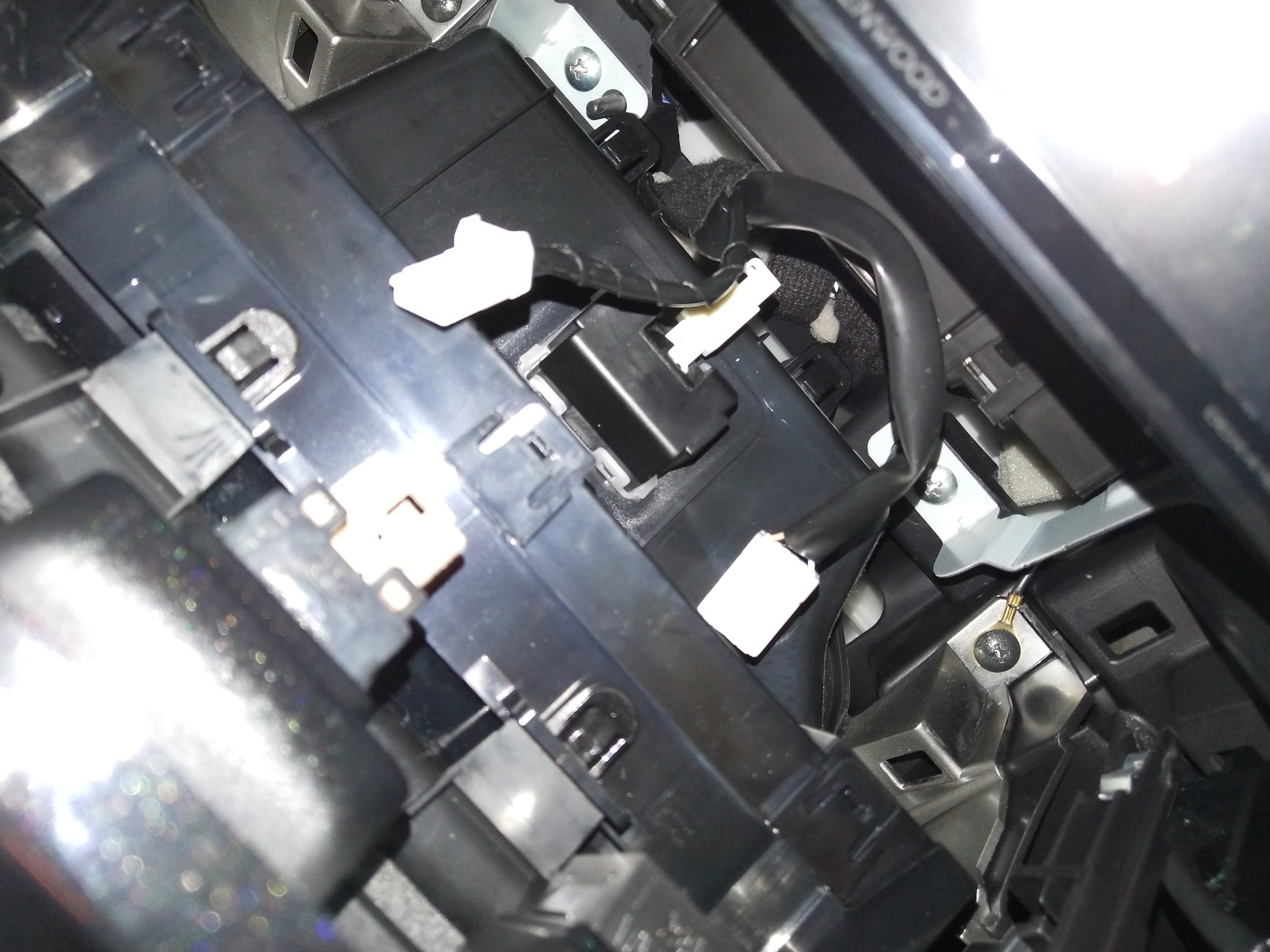

記得在拆開中控台面板後，有三個插頭連著的，把它們拔掉

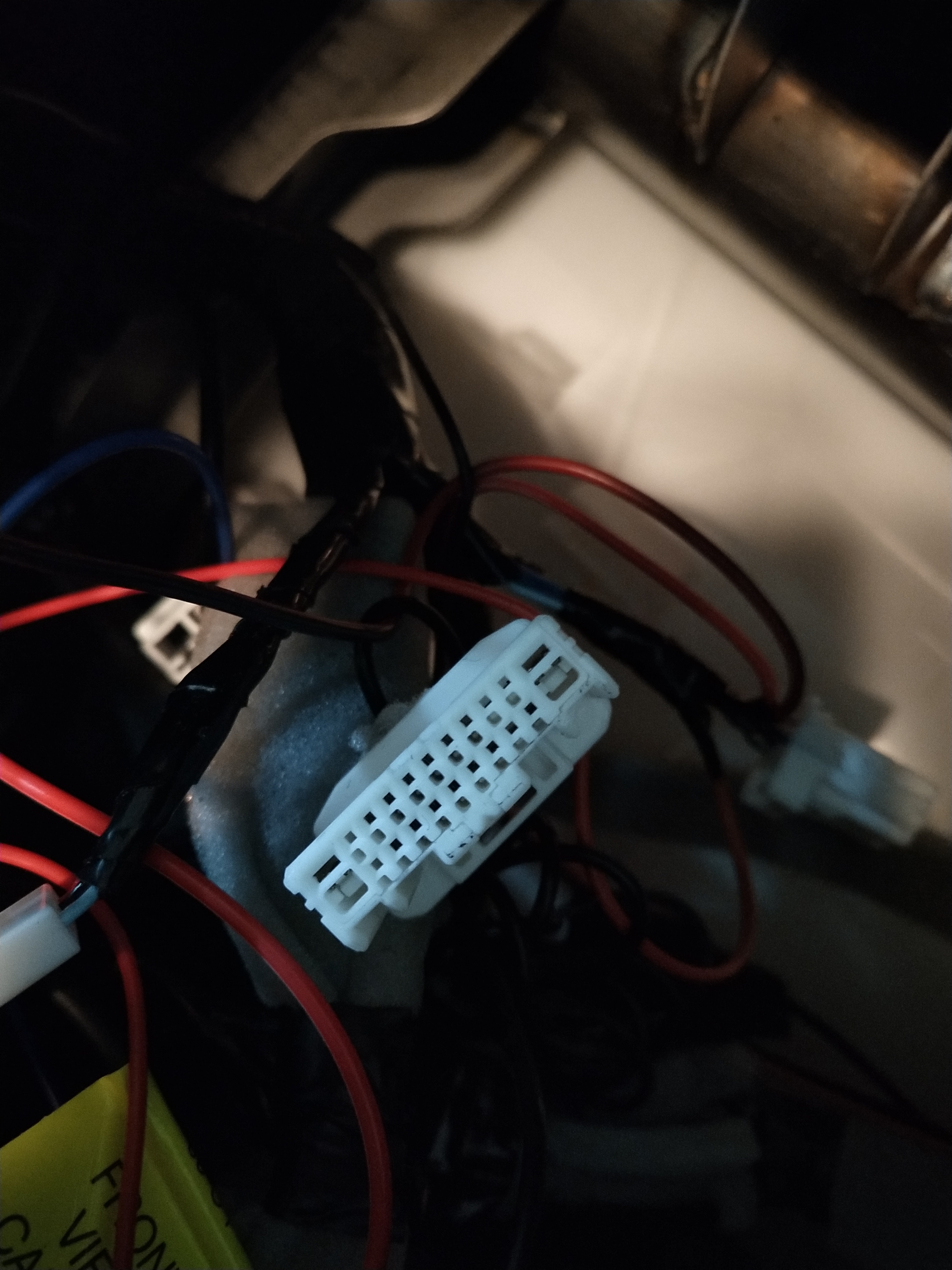

原廠接線的分佈，後車cam video插頭旁有一根紅色是接電源，因原廠安裝時並沒有在後車接電源，故拉到中控這邊來接電，接了以後有兩根紅線接在一起並且要和紫色標示的那根線接在一起，因要換新主機，故拆開所有線後，把主機拆出來

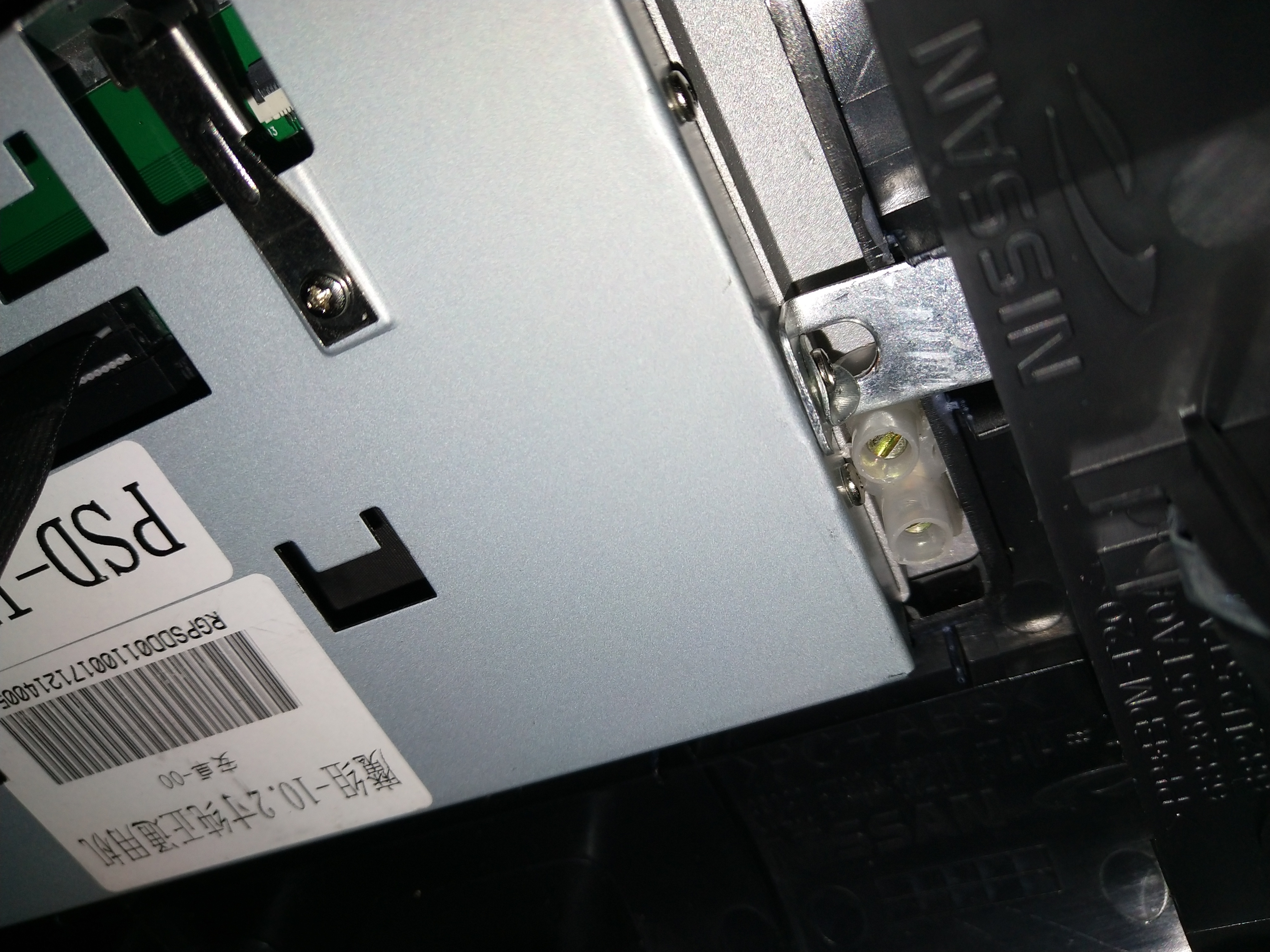

主機下方還有一個長形黑色盒子，還有一個很大的插頭，這部份保留在車上，因為這個盒子跟主機是沒有關連的

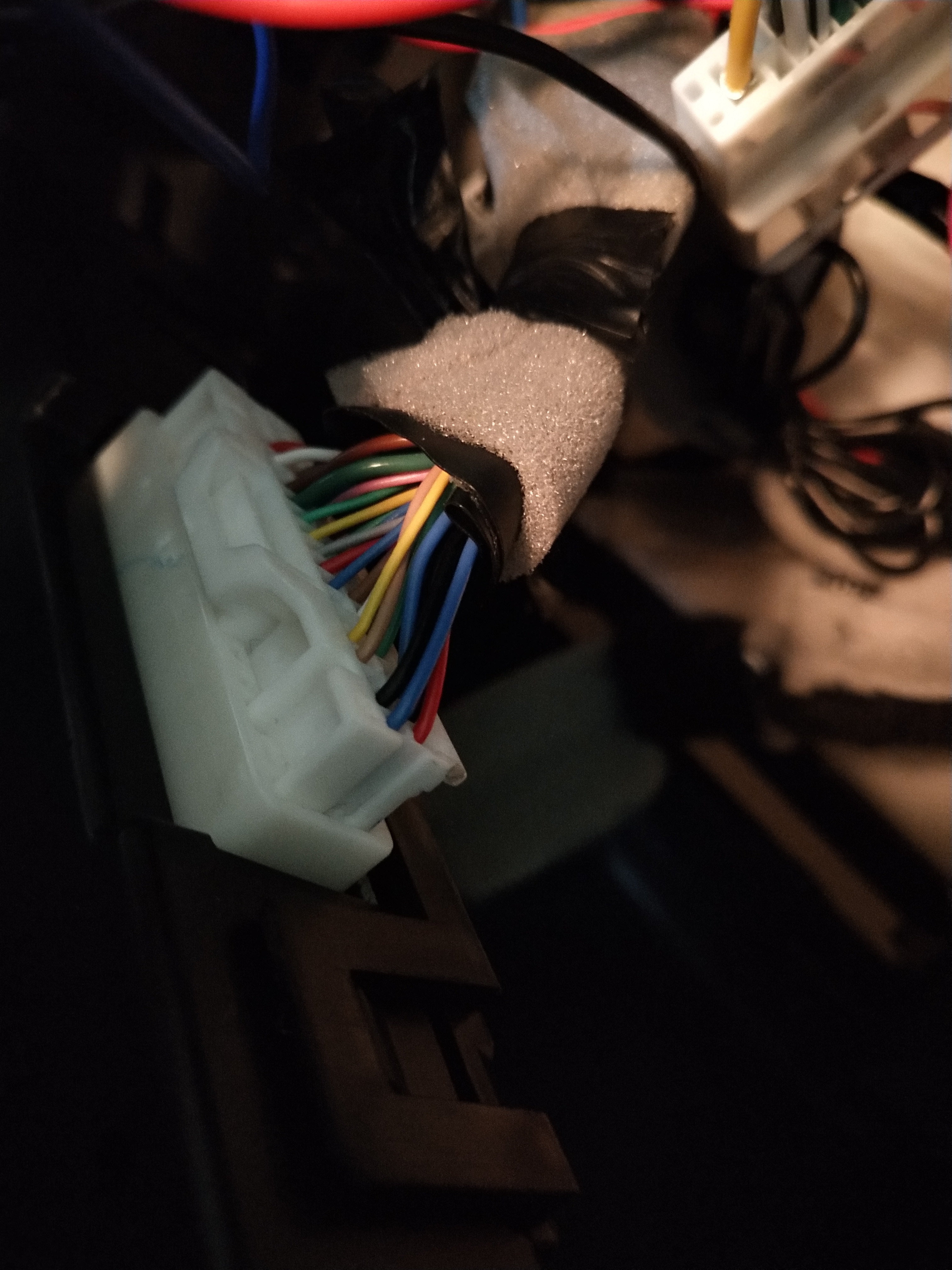

當然主機還有一個插頭是接了很多線的，另一端是像圖中那樣，把它拔掉，由主機接圖中這個插頭這一段已經沒有用了，因為新的主機有另一組的插頭的

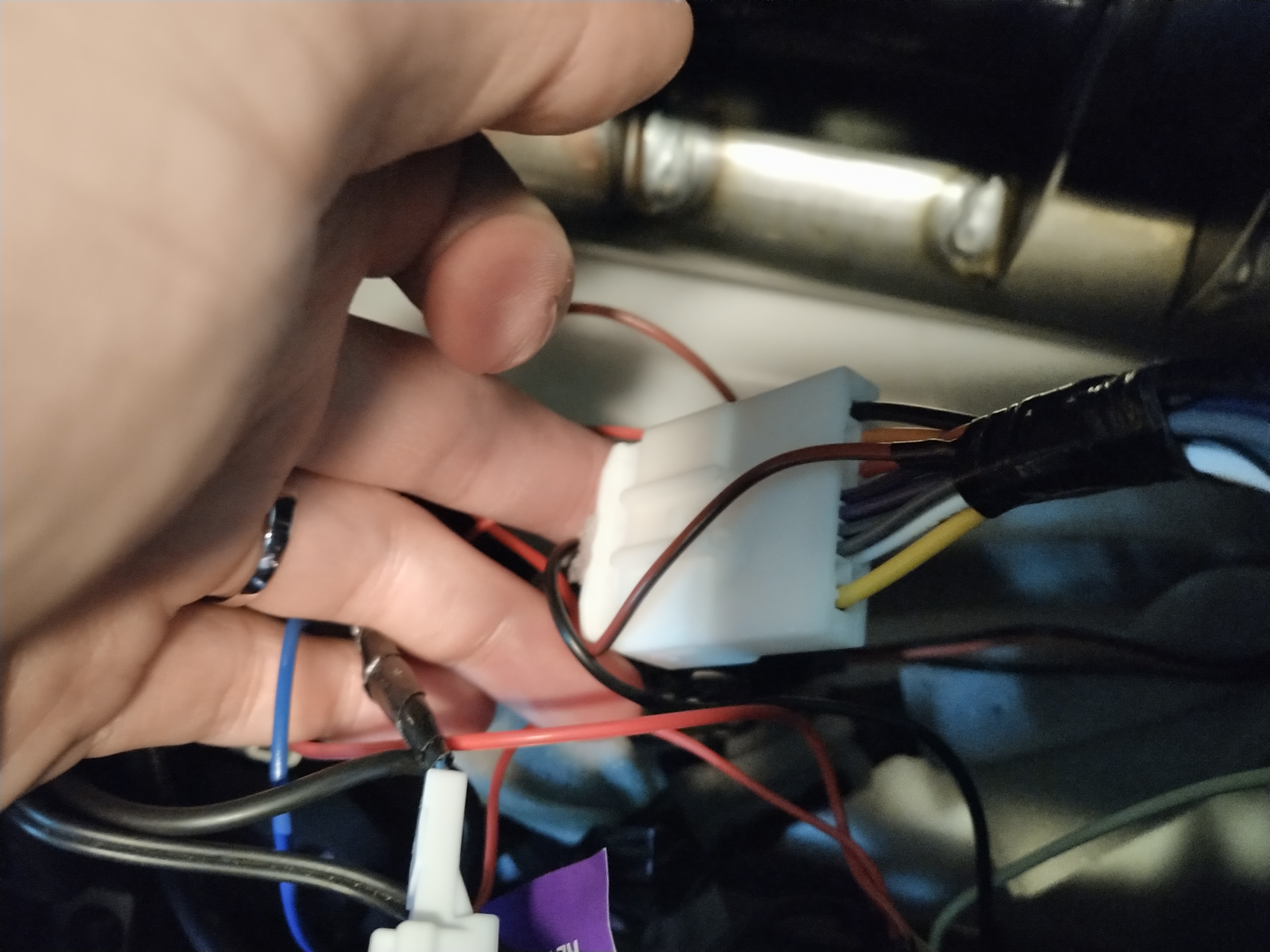

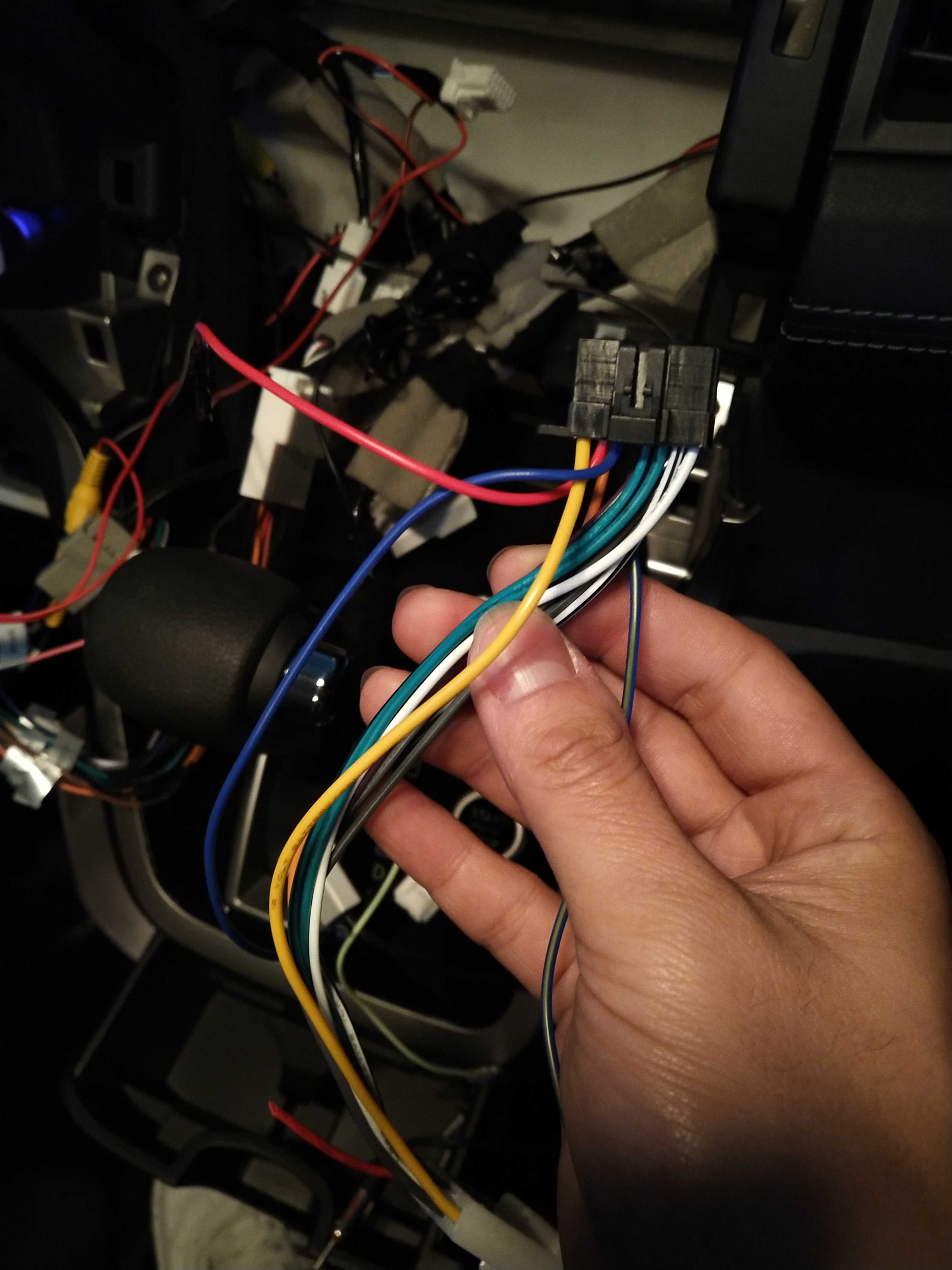

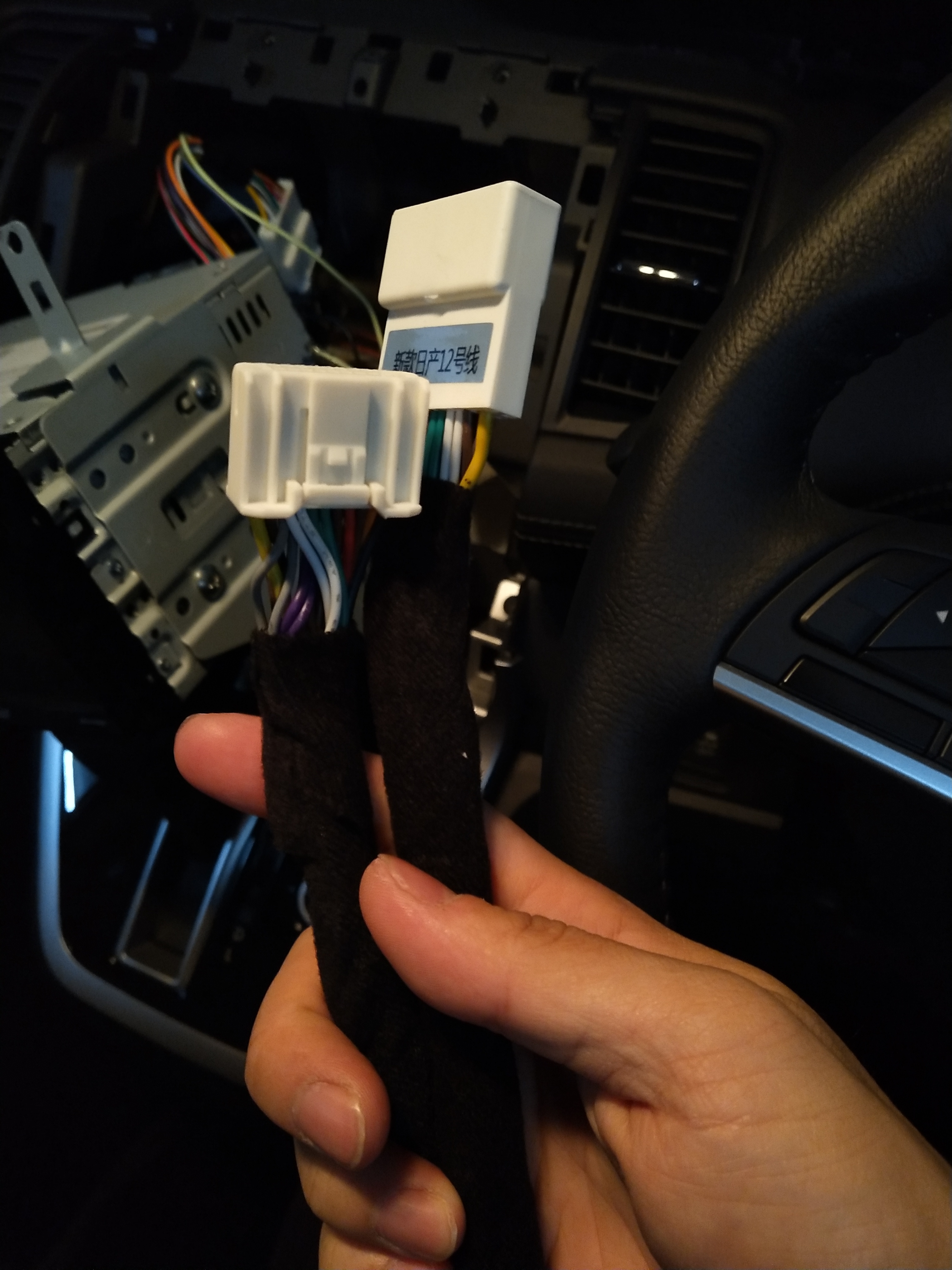

手上這段便是原主機的插頭，現在已經沒有用了

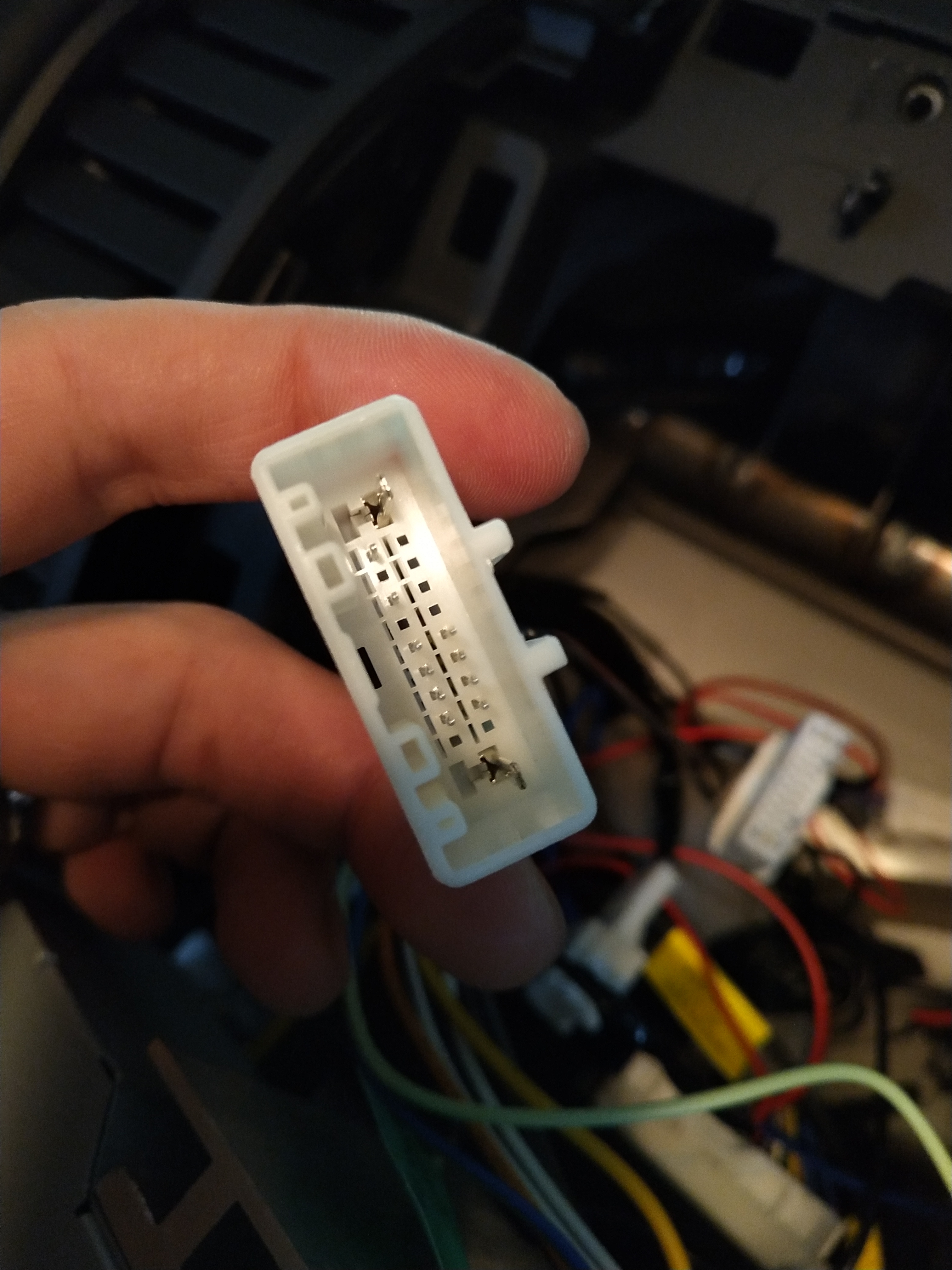

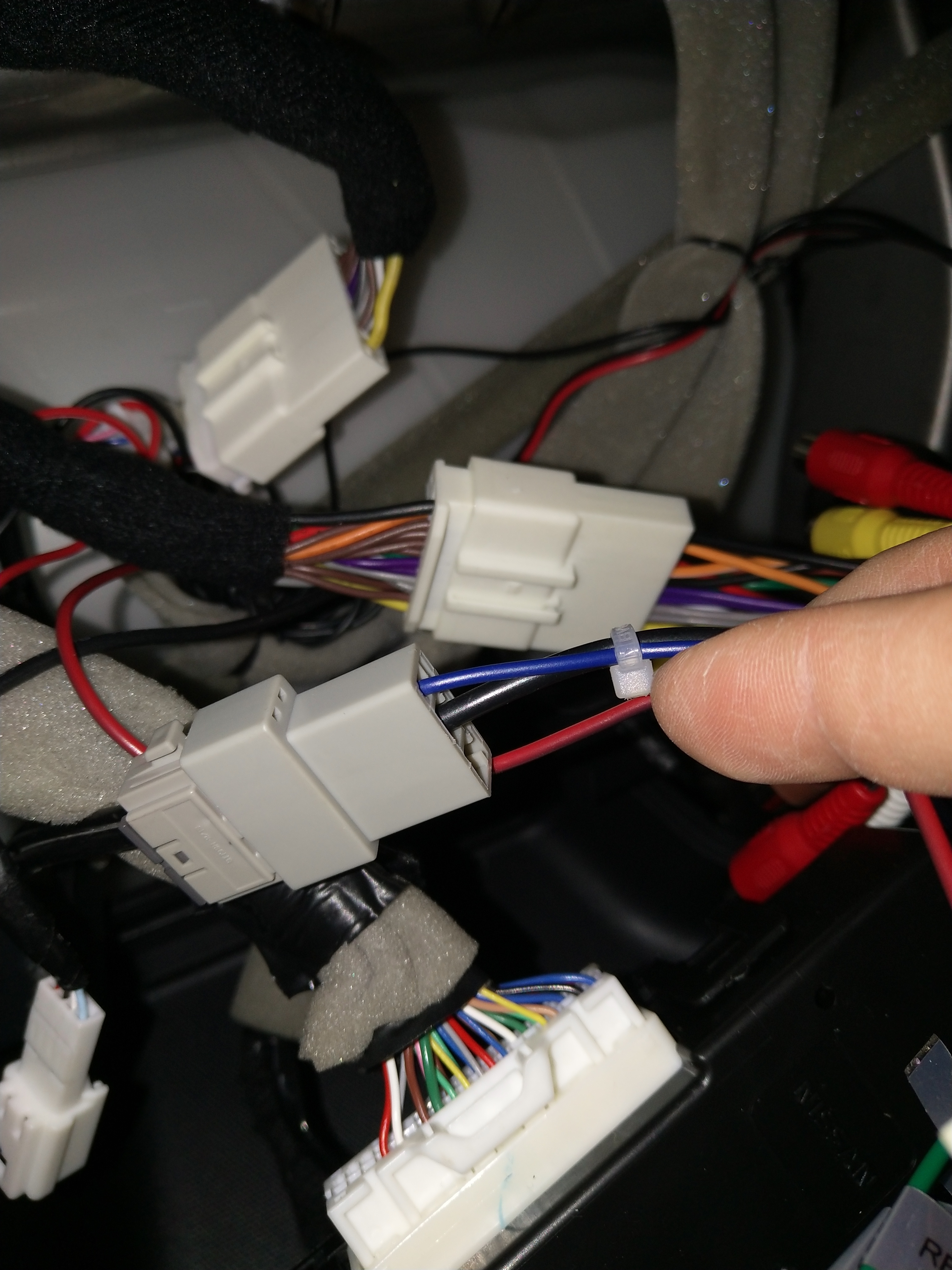

插頭拔掉以後是一公一母的，稍後是用來接放大器的




這組便是放大器的插頭，一端插在上圖中車內的插頭，另一端插在新主機的插頭當中

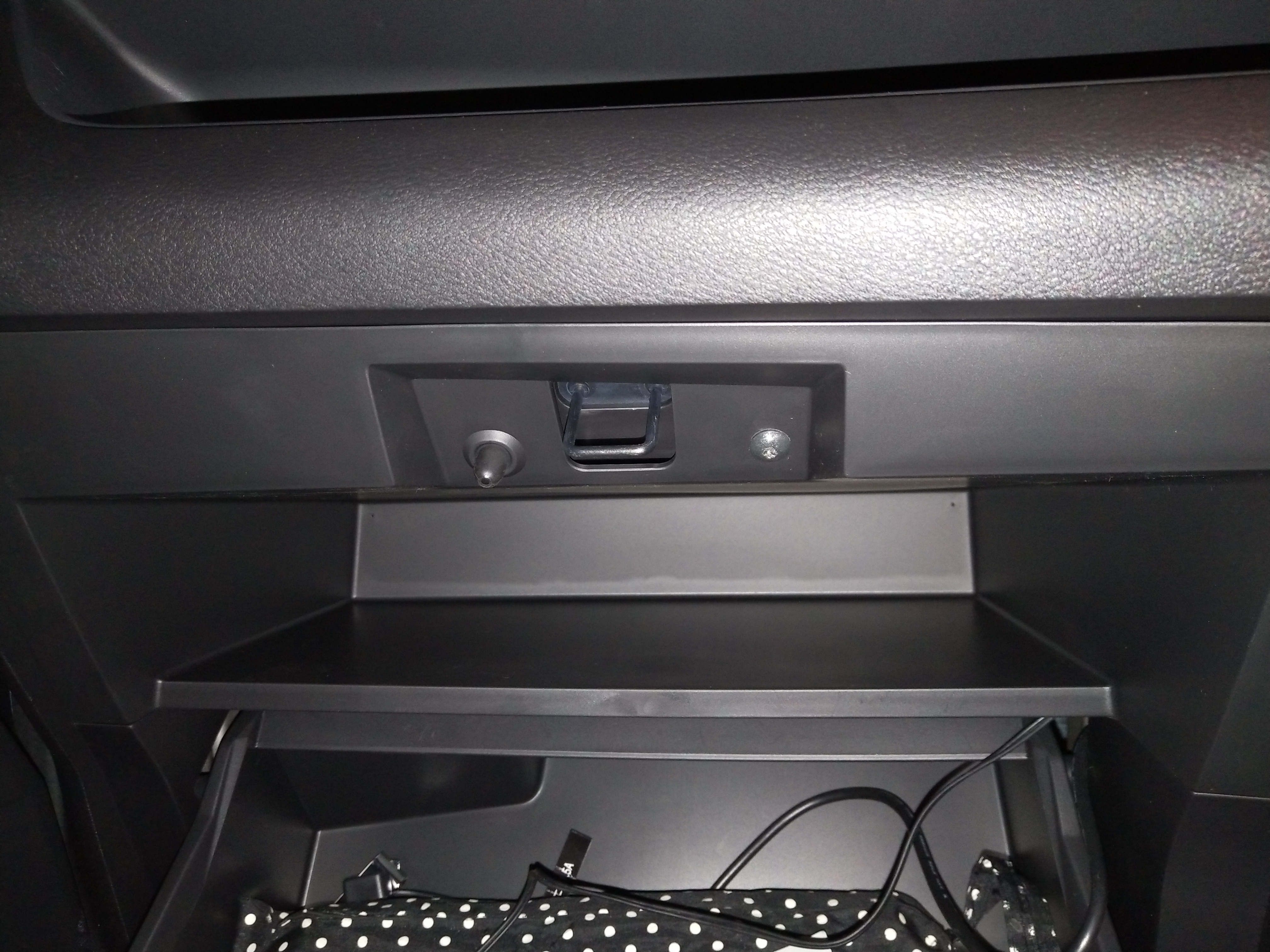

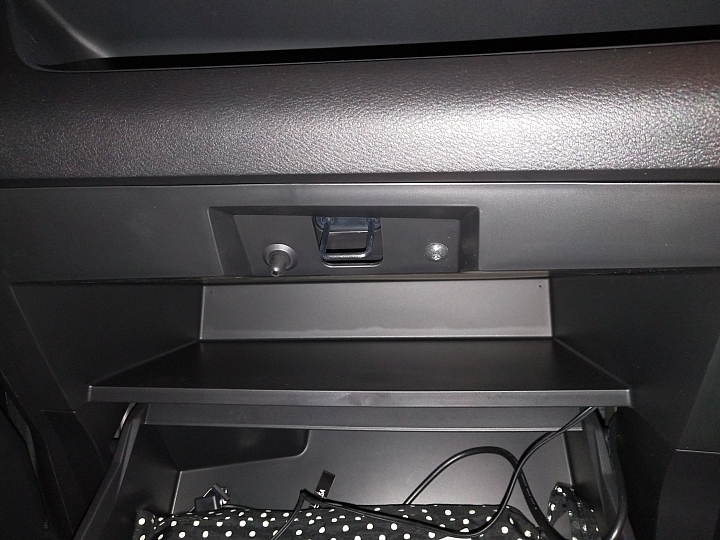

記得在接放大器與車內的插頭前，必須先藏好線再插，主機我是放在副駕下方的置物箱內，拆置物箱只有一顆六角形螺絲，可用一字拆開的

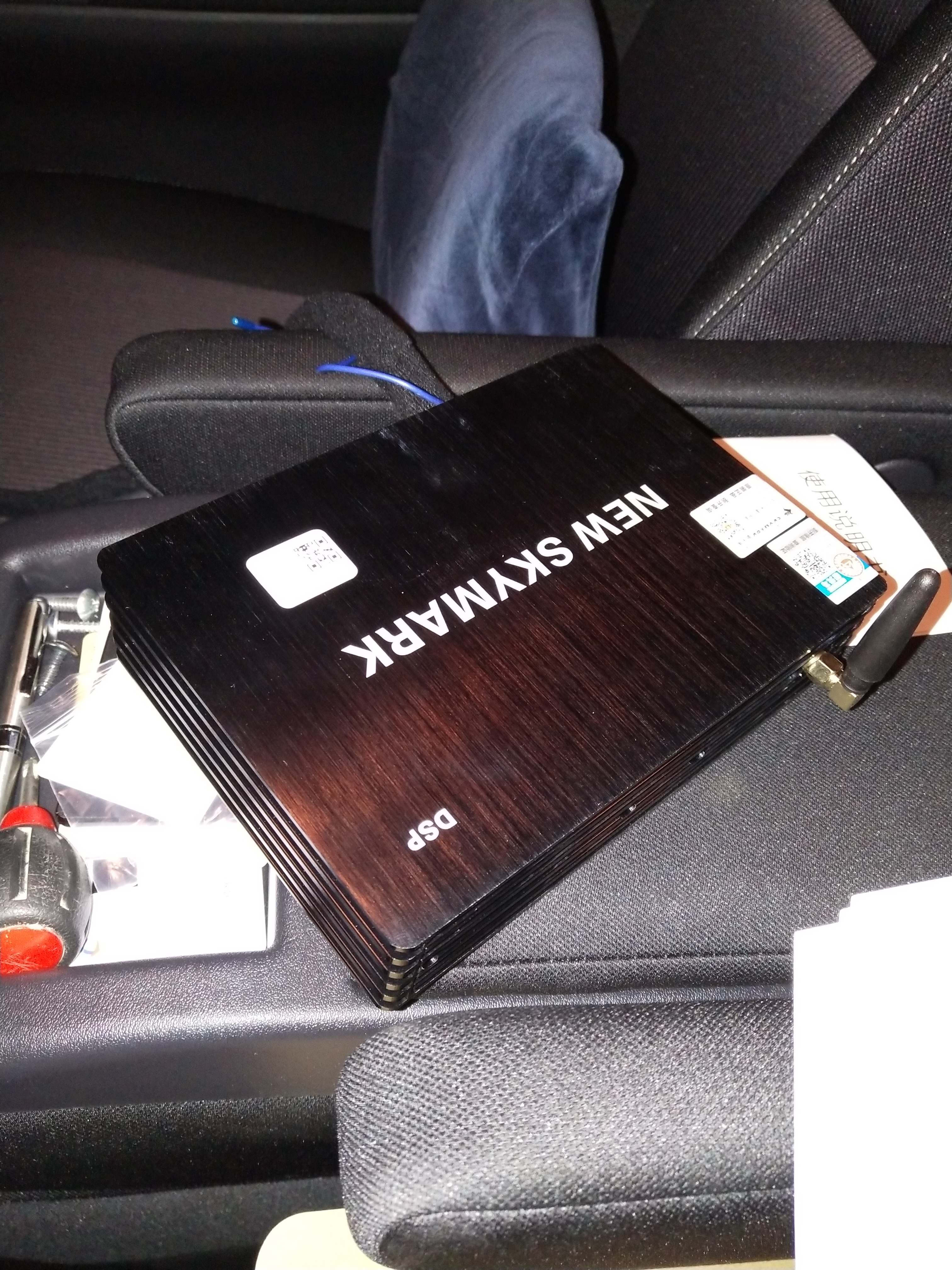

放大器我是用大陸的新天馬T8放大器，效果還不錯，若本身已有裝放大器，這個就可以當作過濾音質用的

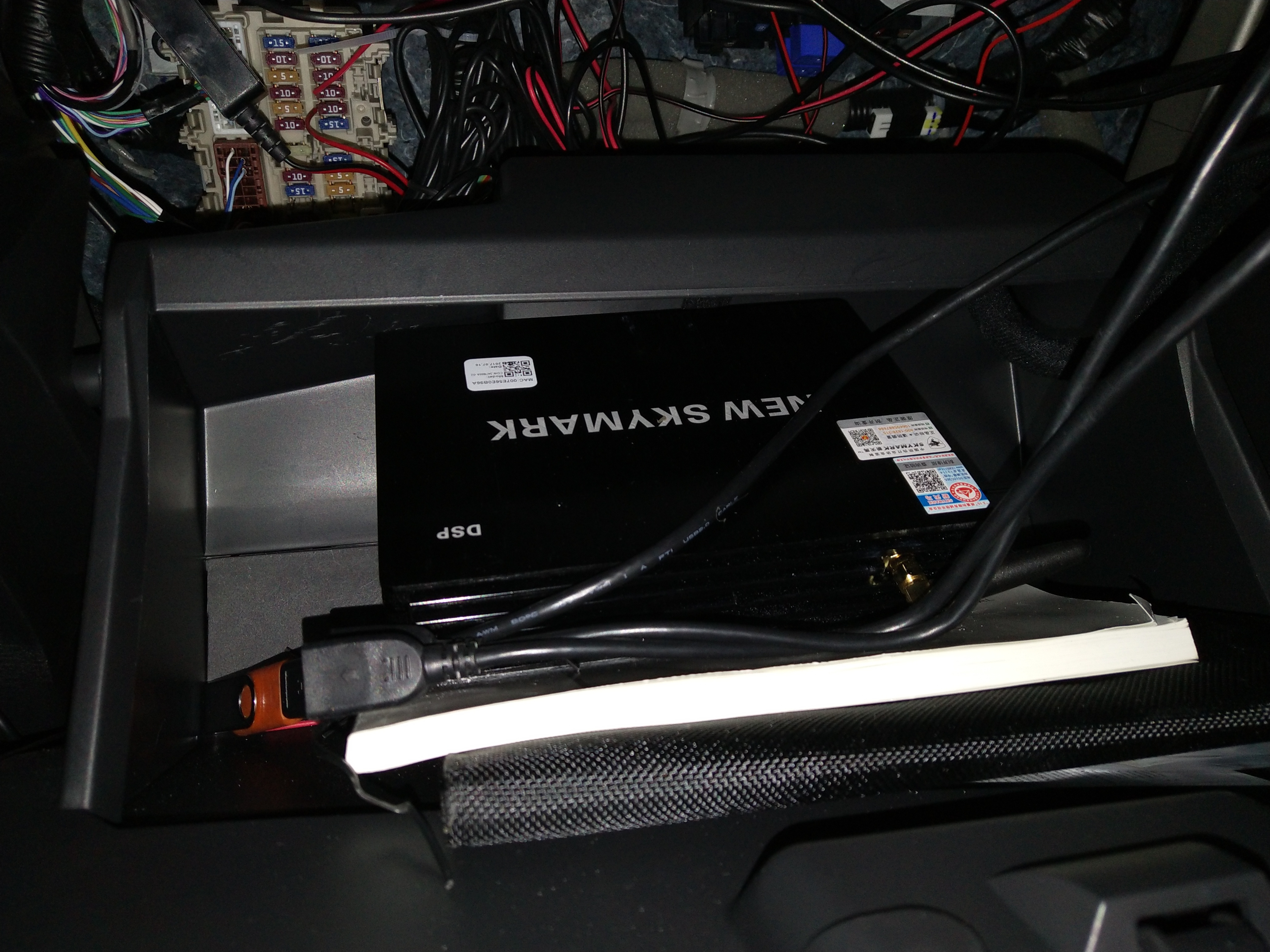

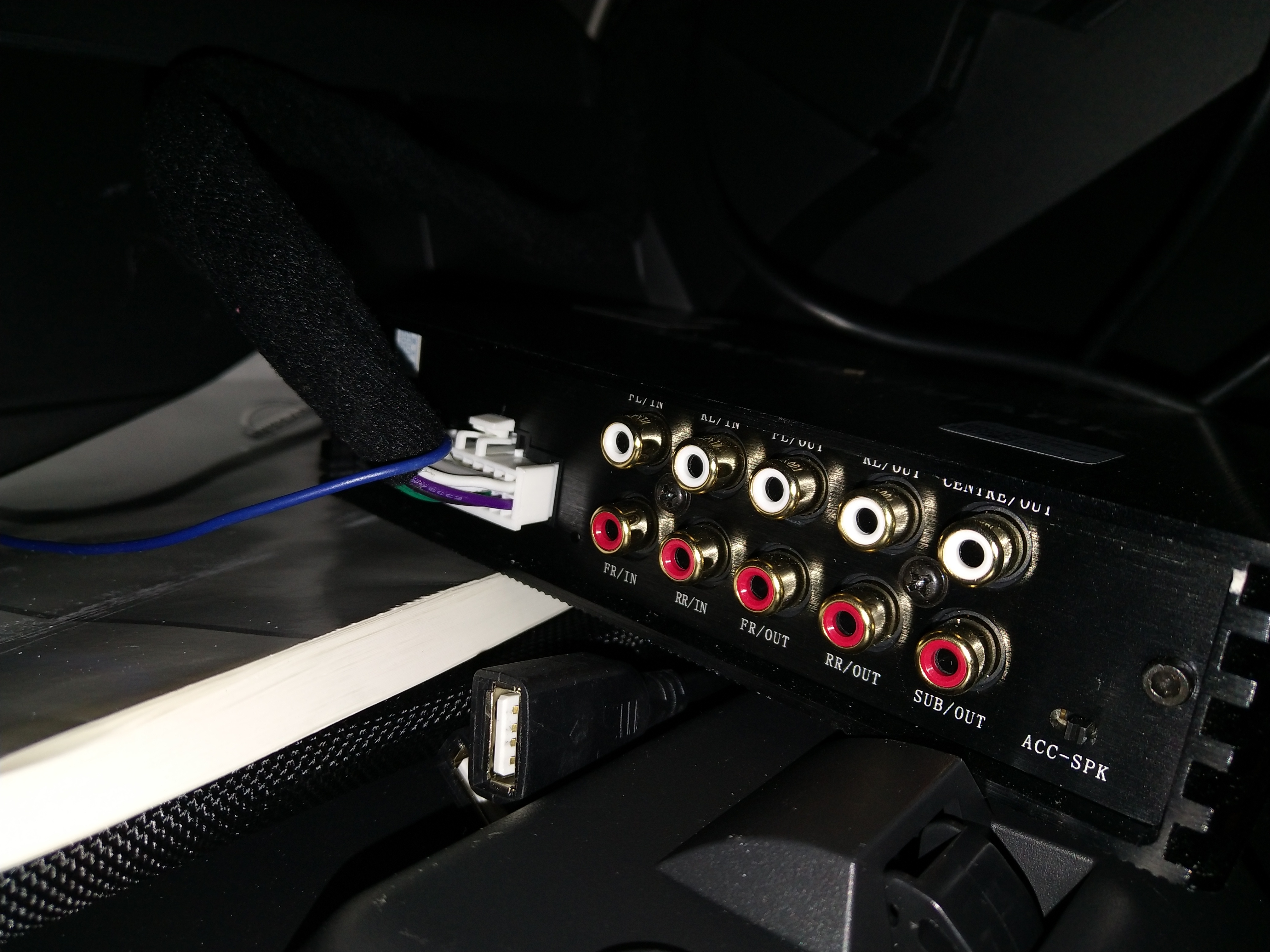

放大器放置的位置


分開了兩個插頭的另一端便是接在放大器盒子上，看到有一根藍色的線便是地線，接在車內的鐡上便可

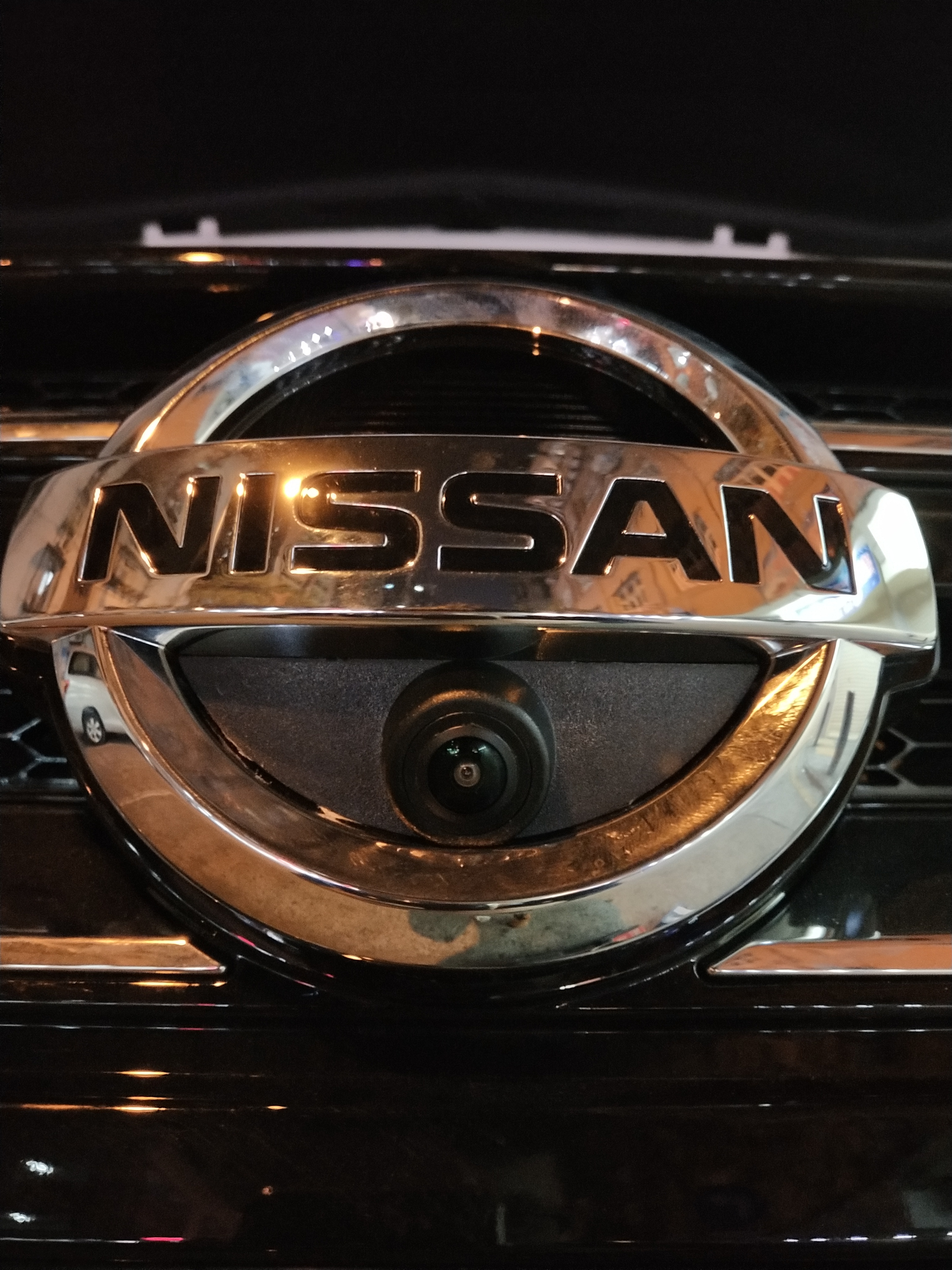

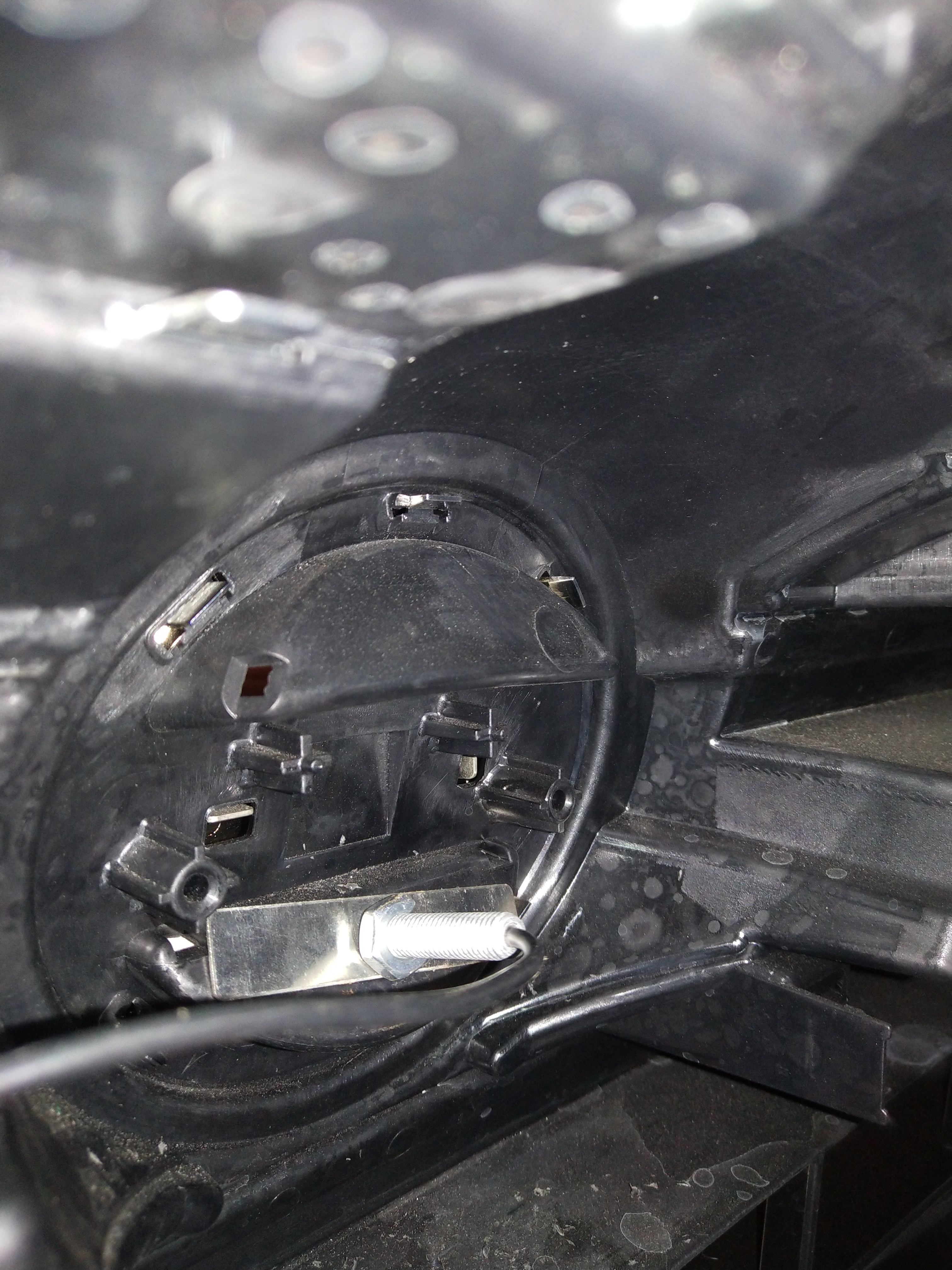

放大器部份目前基本已完成，先不急著接線，接下來處理前車影像，安裝後效果是這樣，大致上就是要在Logo下方開孔把線串進去，後面有鐡片及六角螺絲固定的，鎖好便可，然後將要接線部份以及GPS(因主機有送GPS接收器)引進中控台中，因引線部份不好說明，故可自行找到有孔的地方引進去便可

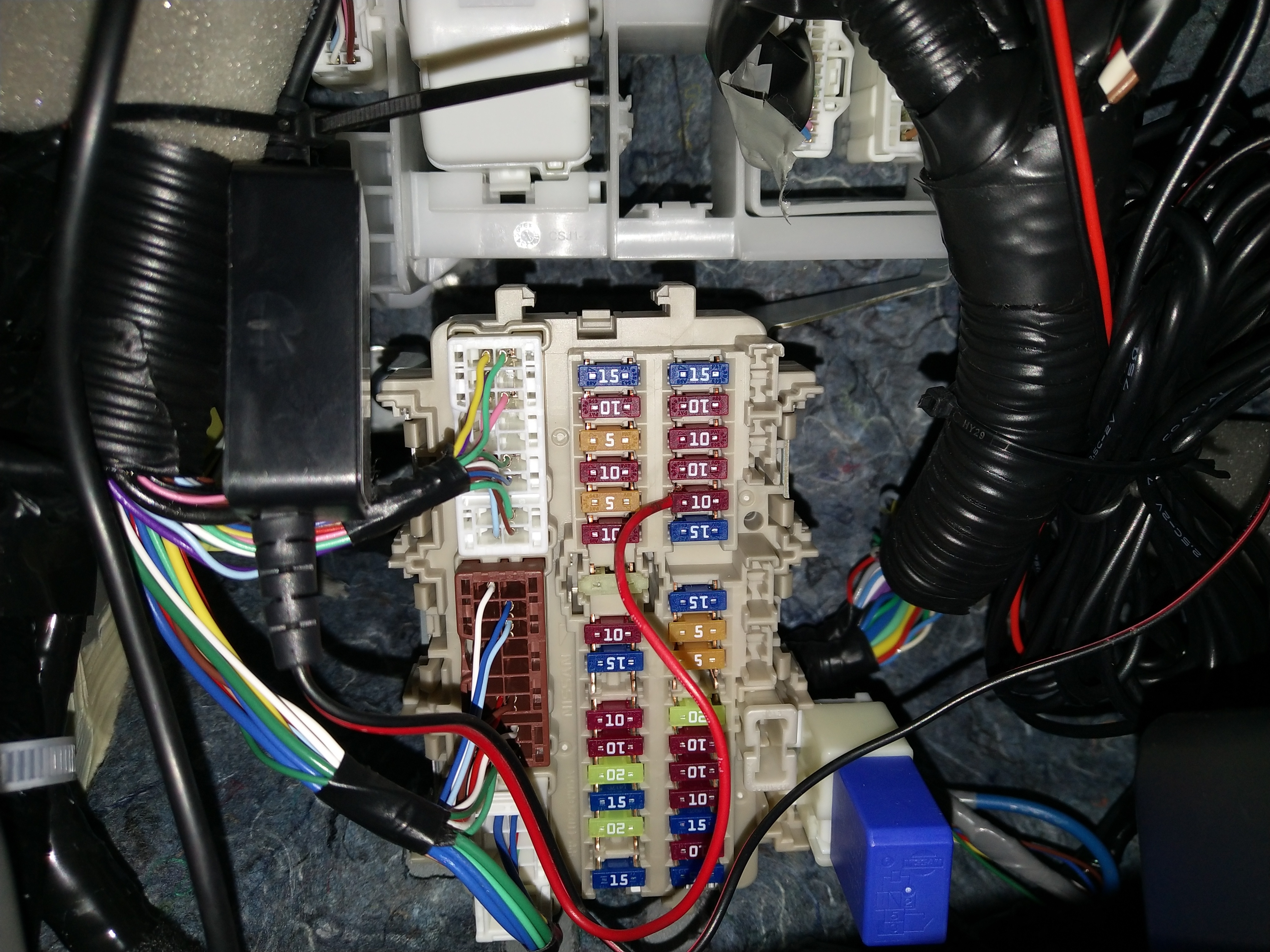

這個是前車的保險盒，後方理應還有一個的，用測電儀器去測哪一顆保險絲是在發動後才導電的，這邊要注意兩點，第一最好是找10A以上的保險絲較好，第二點是若找一顆不發動車子也導電的保險絲，長期供電對機器不太好

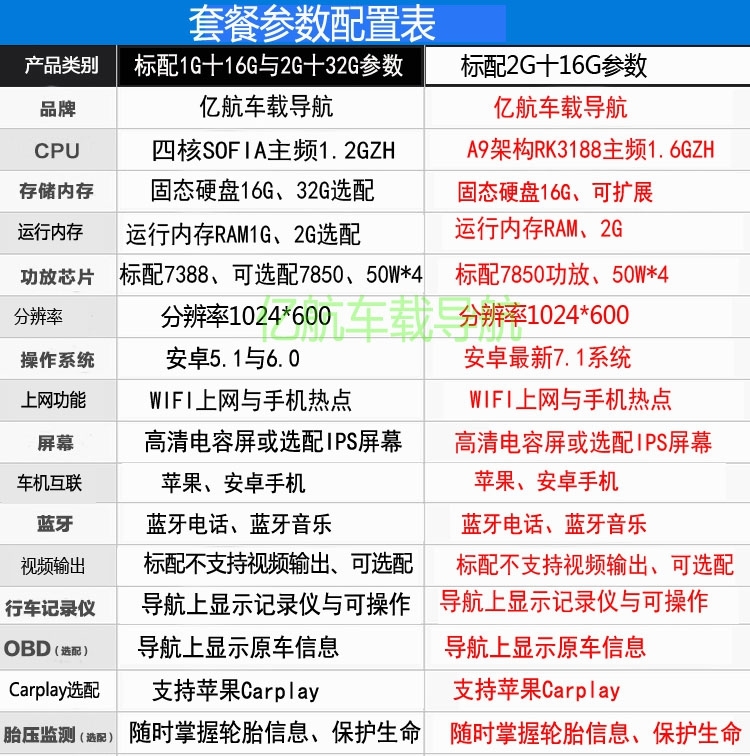

現在前車影像及放大器只差接線，接下來要先處理主機部份再一併接線，主機我也不知道是甚麼牌子，規格大致如下圖右方部份：

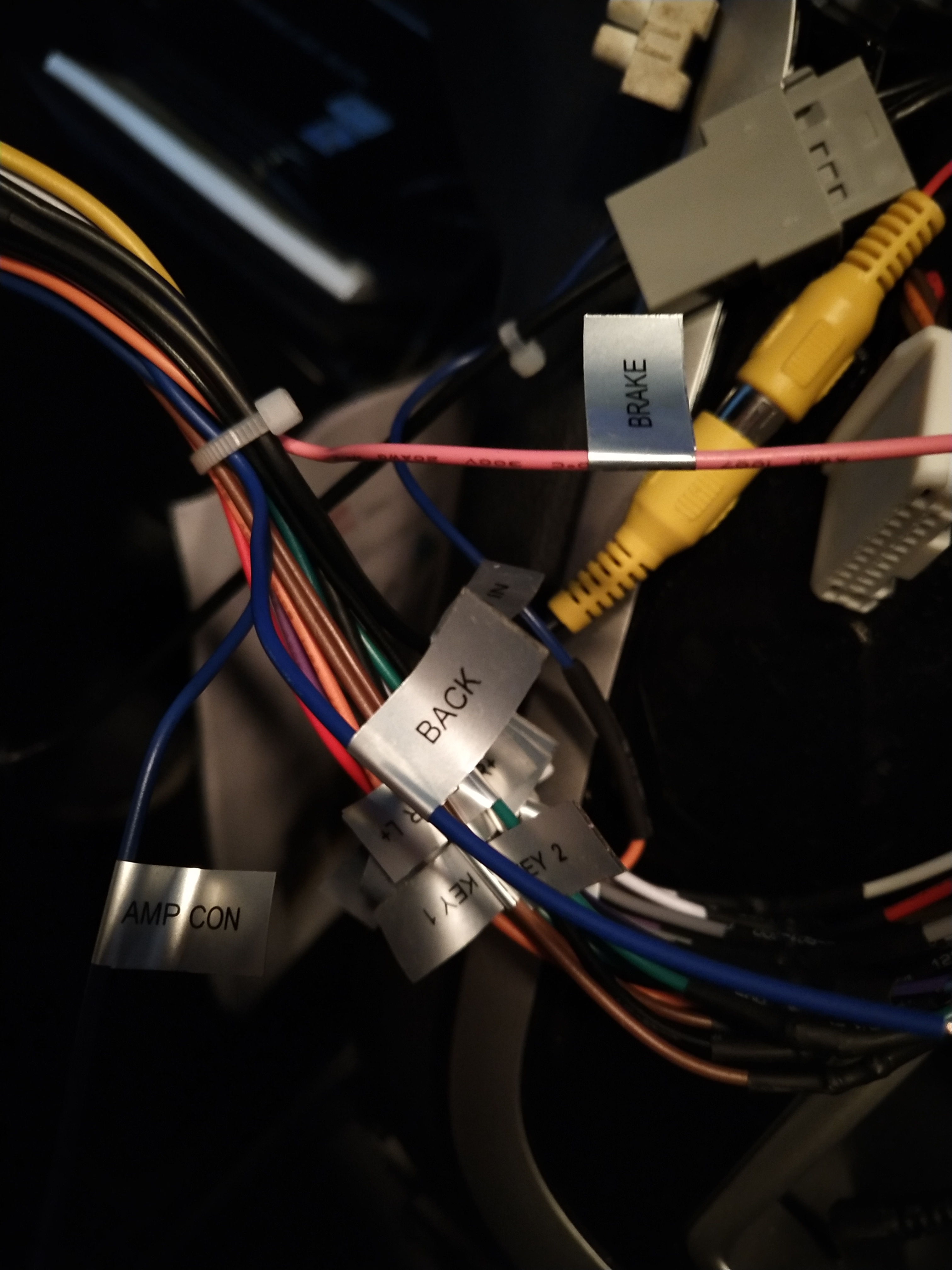

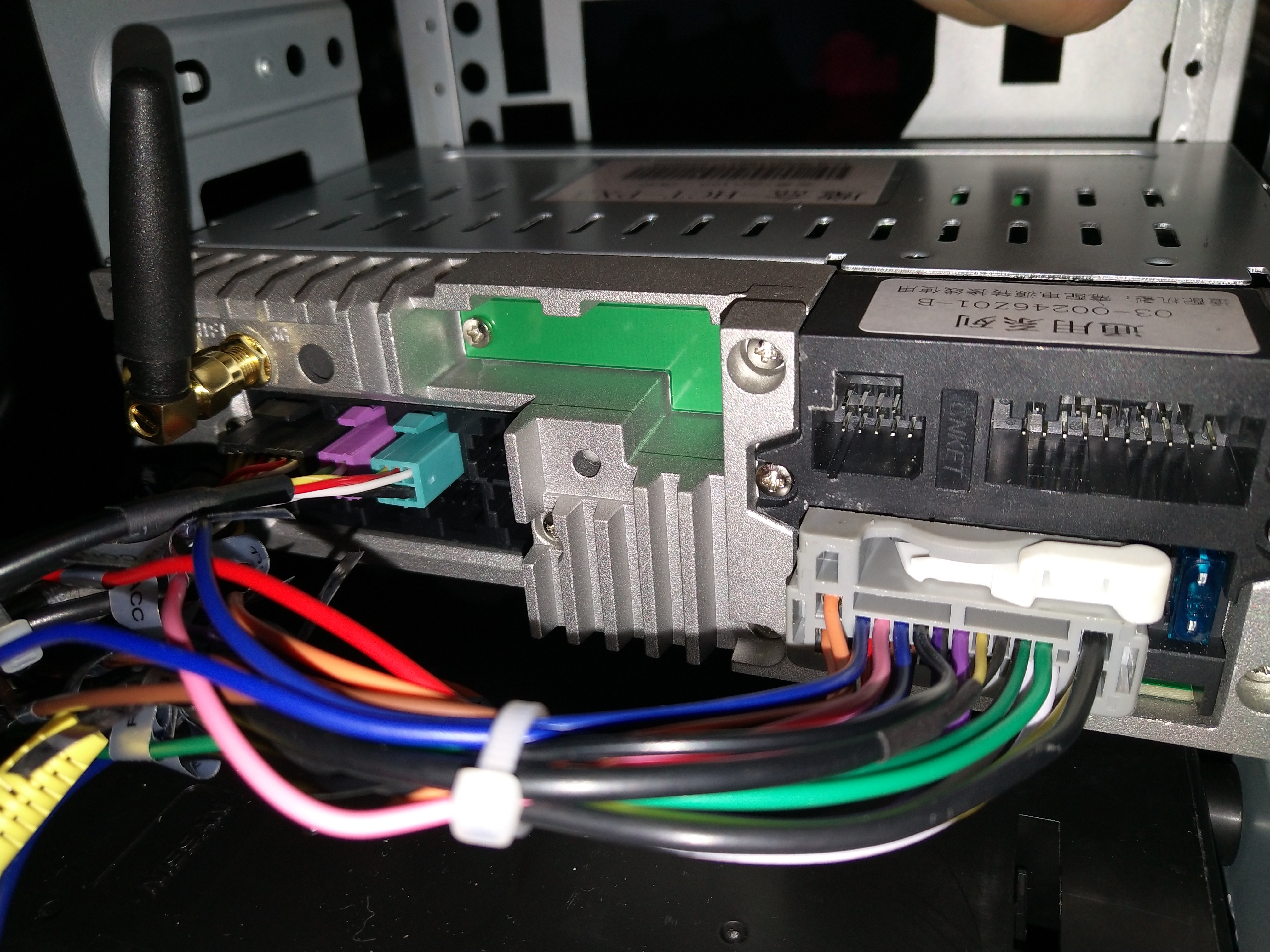

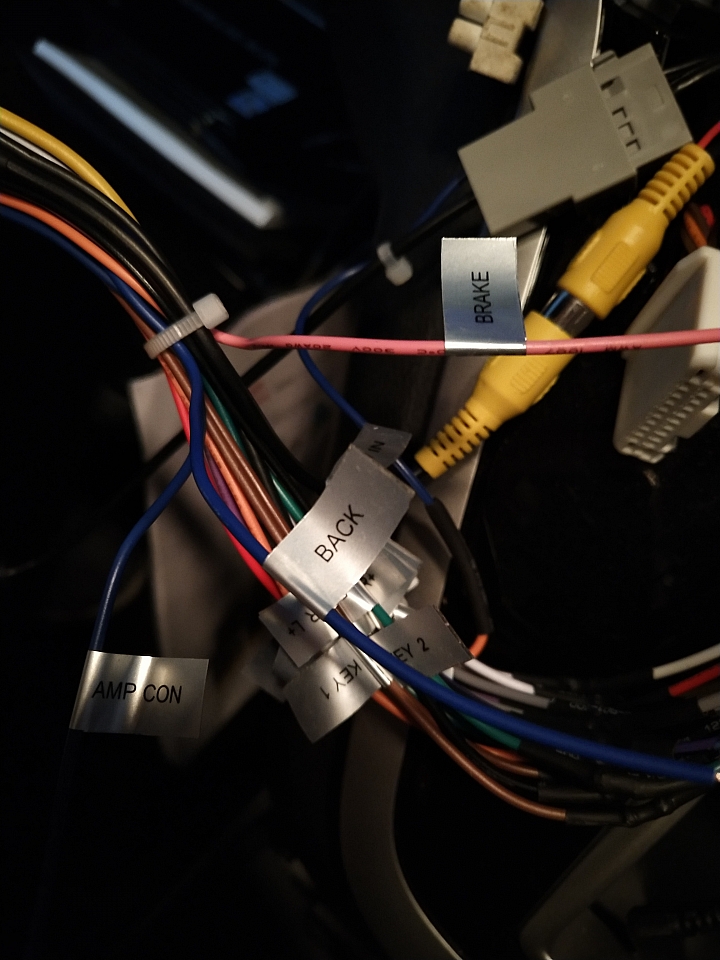

主機接線部份，有三條線是甚麼都沒接的，一條藍色back倒車檢測線是用來接後倒車影像(記得是後倒車)紅色電線以及車上供電紅色的線，另一條藍色AMP CON是用來接外置的放大器用的，我用的這款不用接在這邊，紅色brake是煞車線，目前沒用到

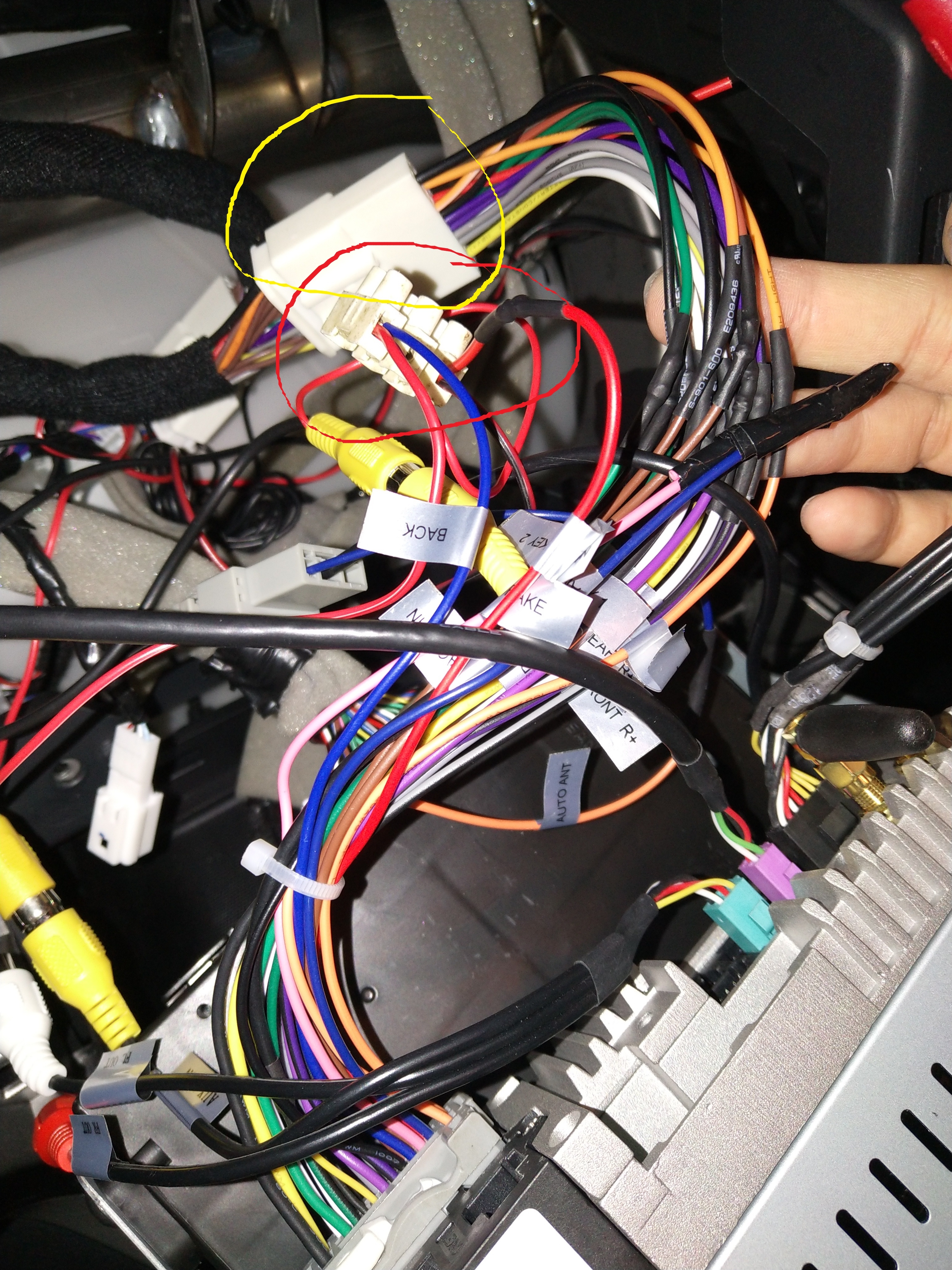

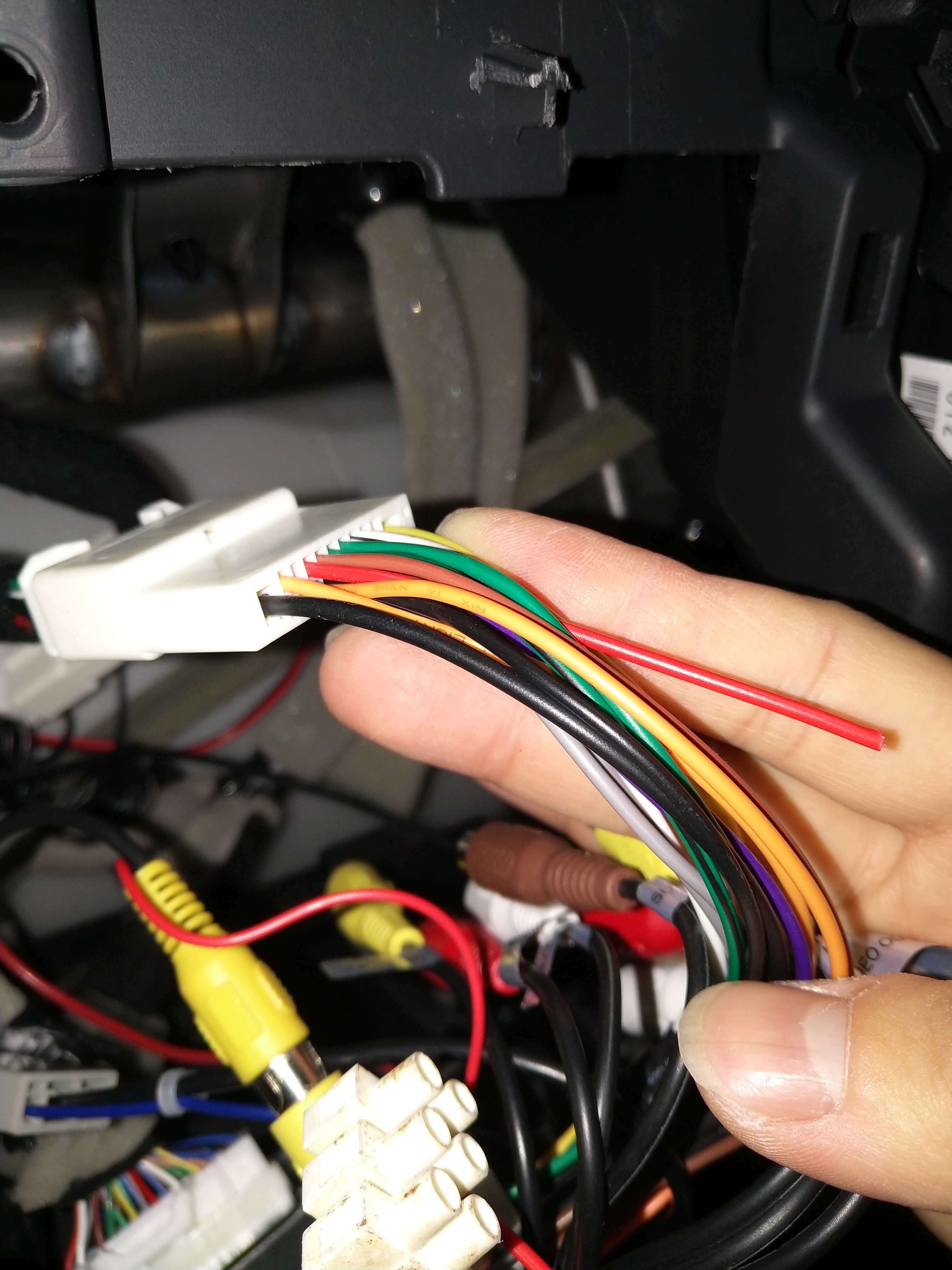

主機接線部份，有些地方需注意，圖中黃色圈圈部份是由主機連接放大器的一端，放大器另一端接在車內的插頭，紅色圈圈右邊有一根紅色電線前方有黑色的保護套包住的是主機供電的電源線，剪開它並在車內找出一條供電的電源線接上它


請注意，車內電源線應接在插在主機插頭的這一端，下方這個圖中的插頭是插在放大器的一端，千萬別把電源線接在這一方

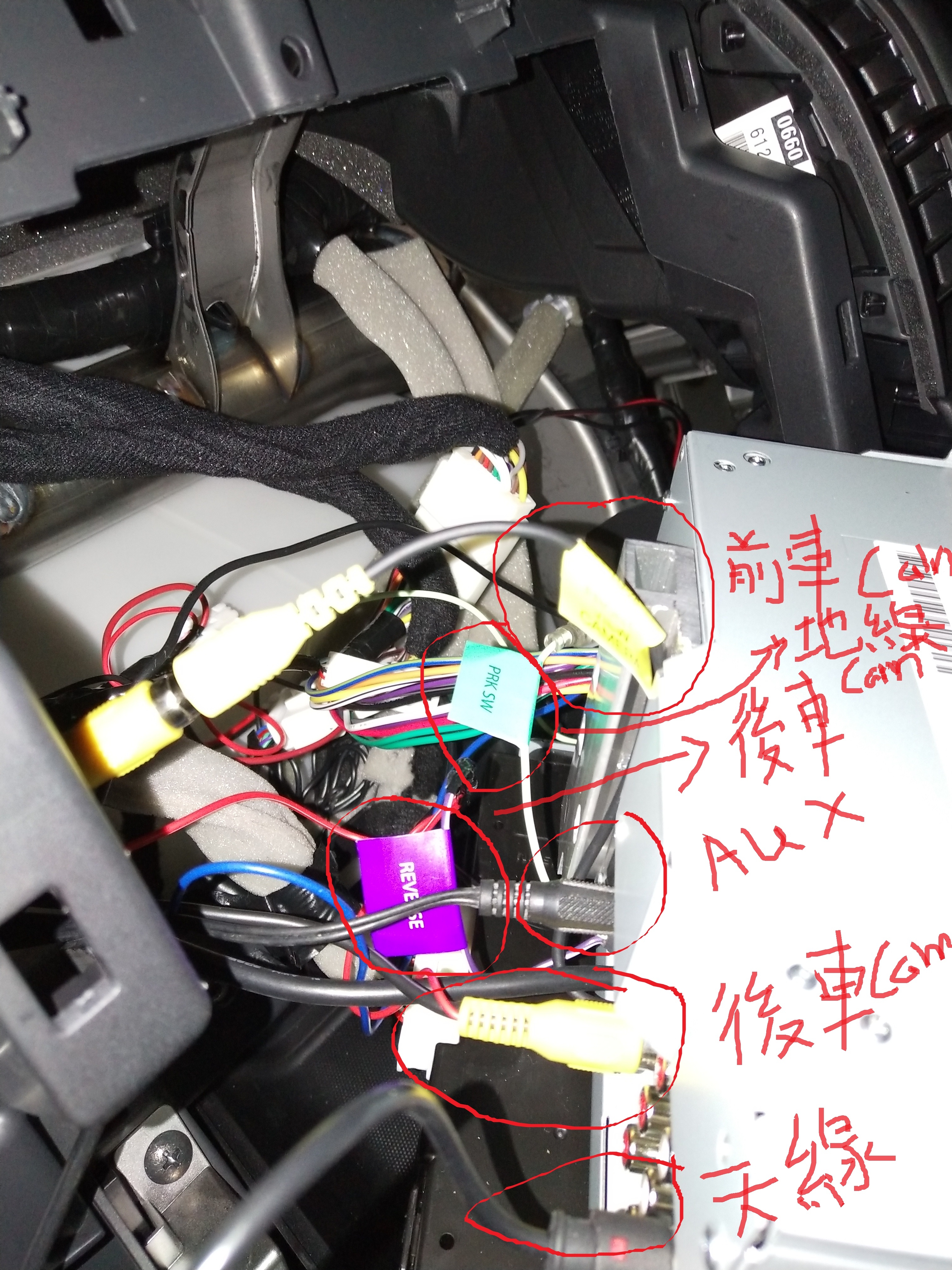

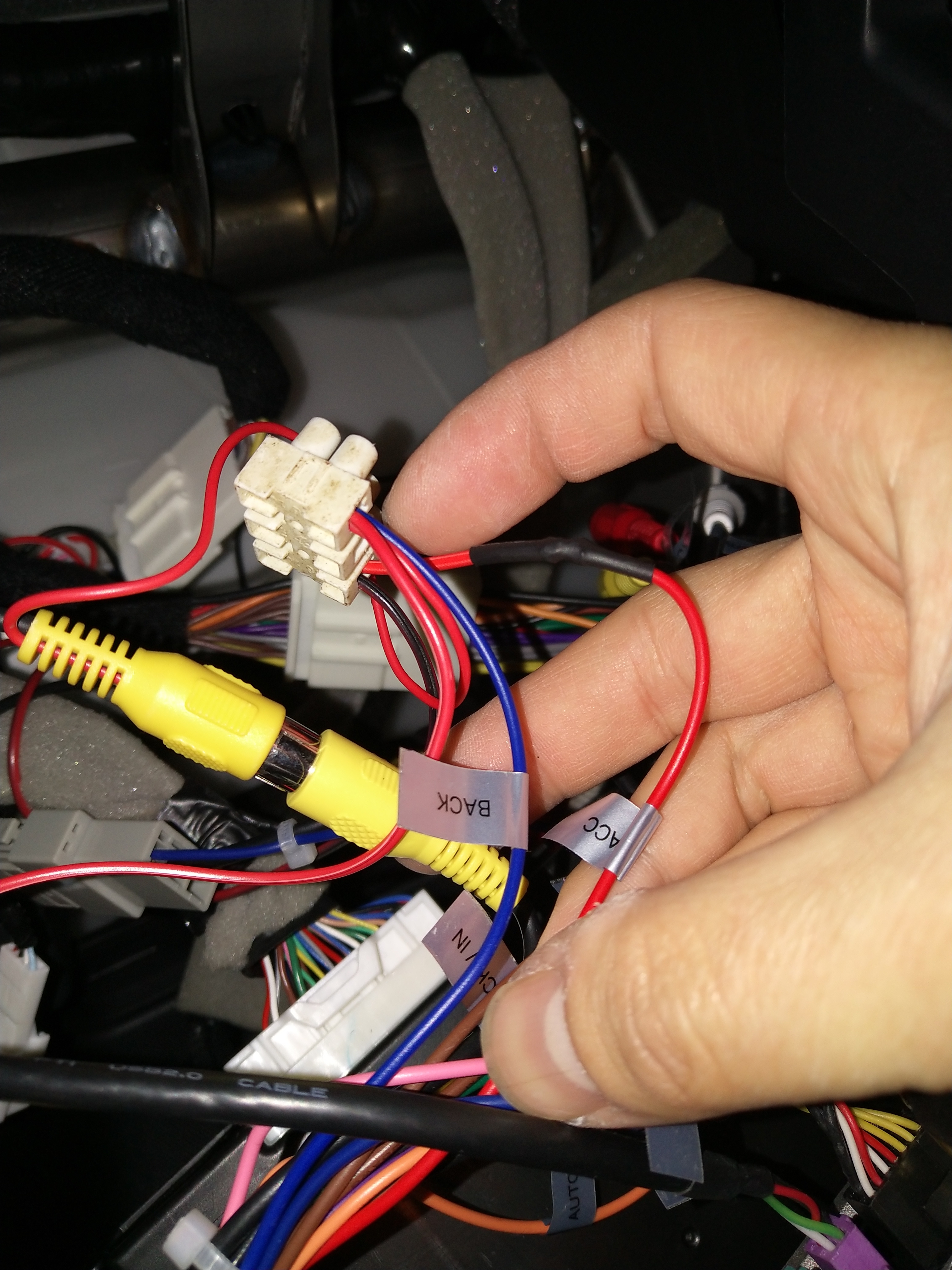

我是直接用這個來對接電線，安全又窂固，所以可看到倒車線也是用這個來對接主機的back線，圖中有看到video插頭，這台主機可插兩個video in，所以前後車影像要接沒有問題，加上因為後車線接在back線，所以打R檔是不會顯示前車影像的，當中沒有衝突，又因為我前車影像並沒有加裝一個控制盒，所以要觸控主機的影像顯示才會顯示前方的影像，控制盒的作用是打R檔會顯示後方顯像，打回D檔或N檔會有15秒時間顯示前方影像


最後將插頭對接起來便好，灰色的插頭是地線及天線，車上也有對應的插頭的，插上便可


接完所有插頭便是這樣，青色的插頭是USB線，記得將USB線拉到副駕下方的置物箱，方便日後插播USB，黑色及紫色插頭都是一堆AV、Video、Aux等插頭，看需要是否要接上，黑色那根是wifi接收訊號線，連上wifi主機便可上網下載東西，另外最左邊還有一個像3.5mm的插頭記得要插上，那便是天線兼地線來的，非常重要的

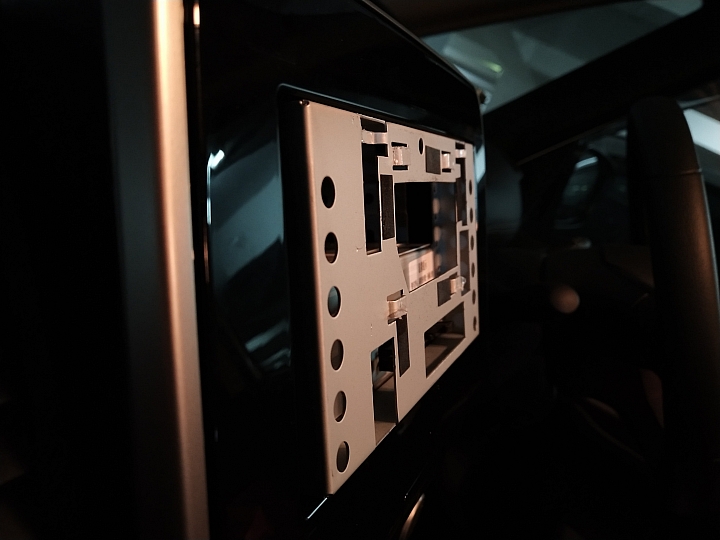

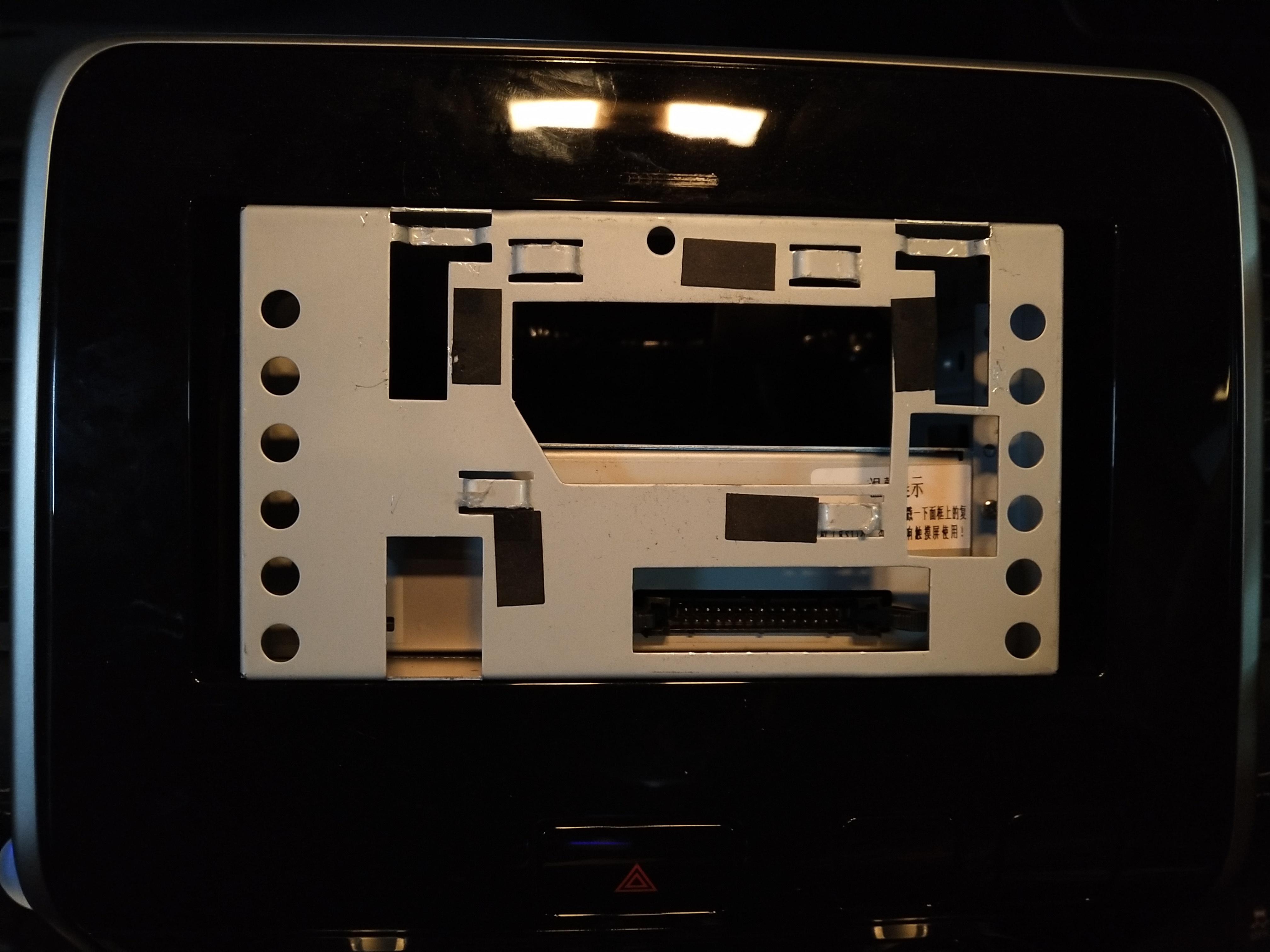

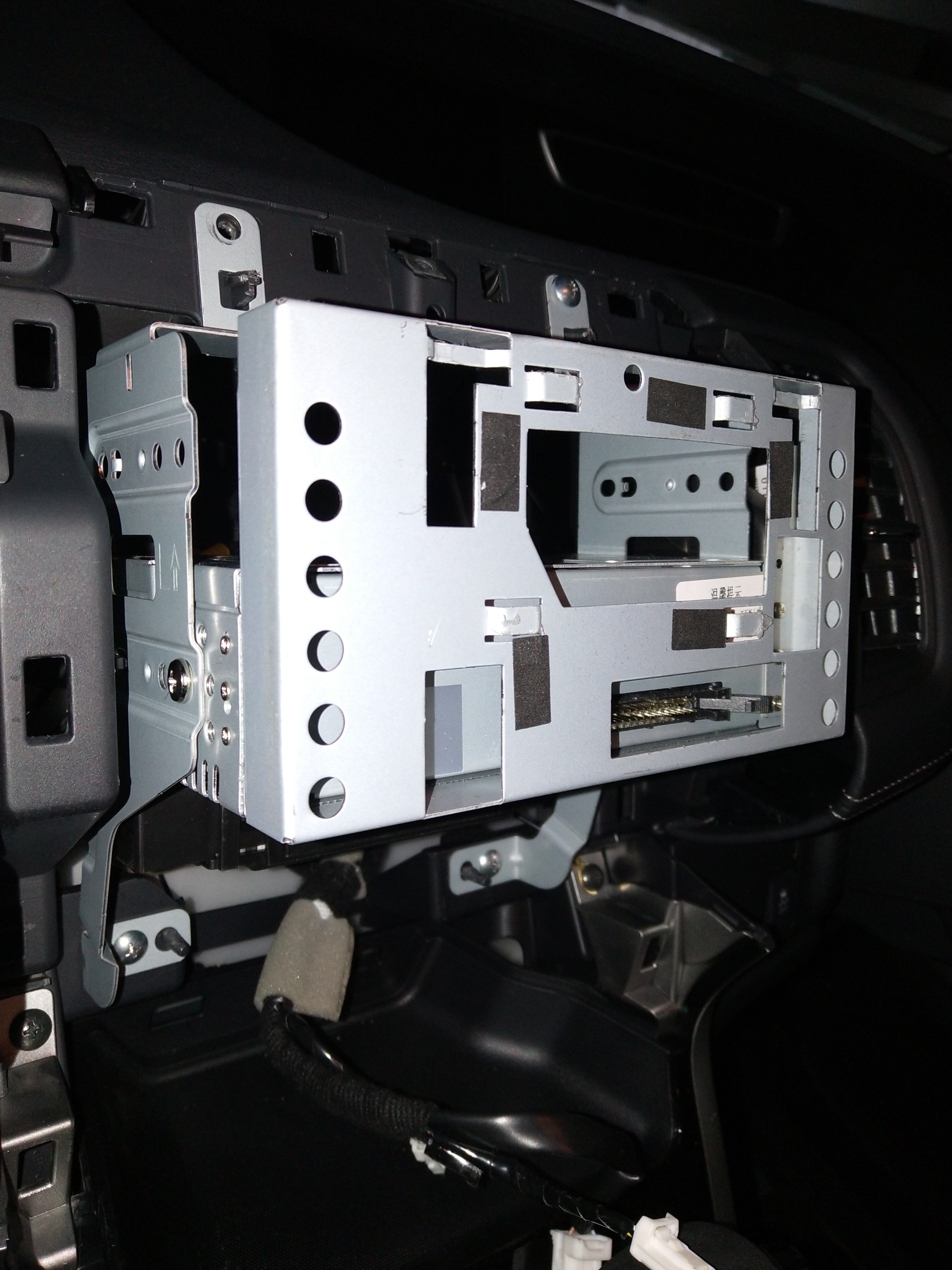

電線接好以後，便是要組裝支架部份，角度要如何調節看個人的需求，大致組裝如下

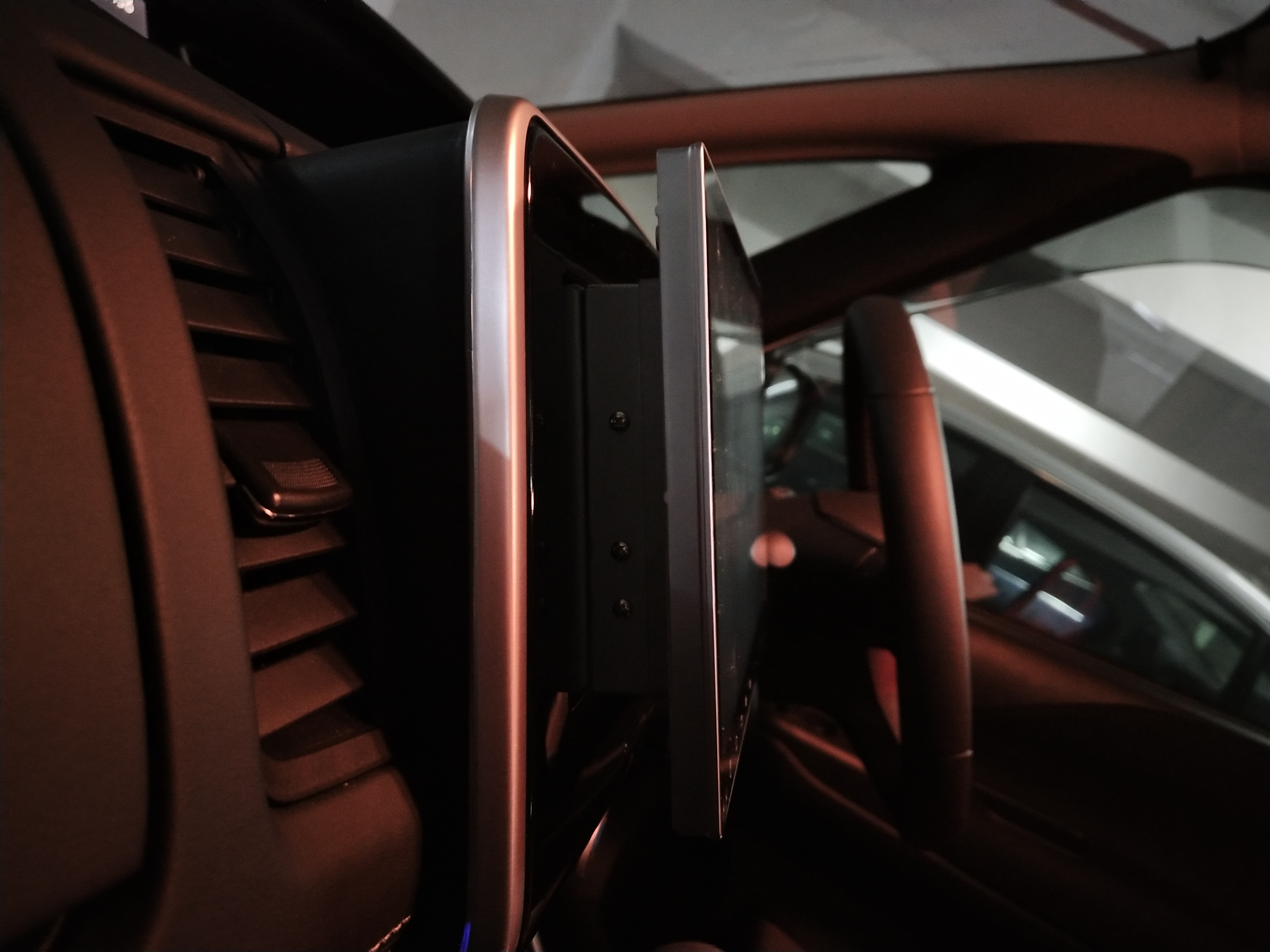

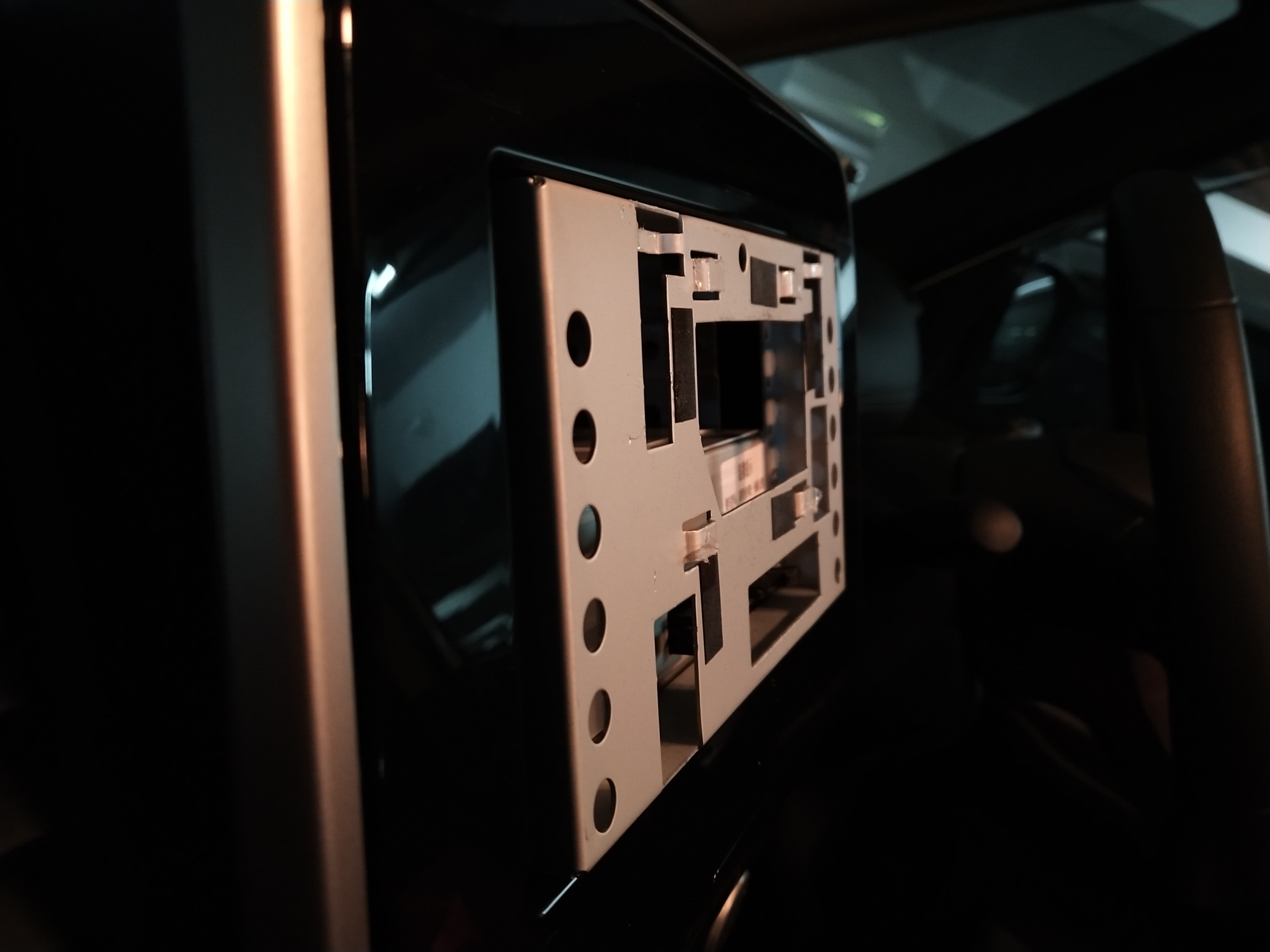

最後先將中控面板等裝上以後，才去接上主機螢幕，它是用卡扣的方式從上扣下去的，所以支架與中控台面板應是平面的，不然螢幕是扣不下去的，但缺點是螢幕便會凸了出來，請看下圖，當然要解決也不難的，有三個方法，第一個是螢幕後方的四方都有螺絲孔，直接用螺絲在中控台面板後方鎖上去，第二個用3M強力雙面膠帶貼起來，第三個是做一個支架在中控台後方鎖起來，具體方法要自行去試才知道

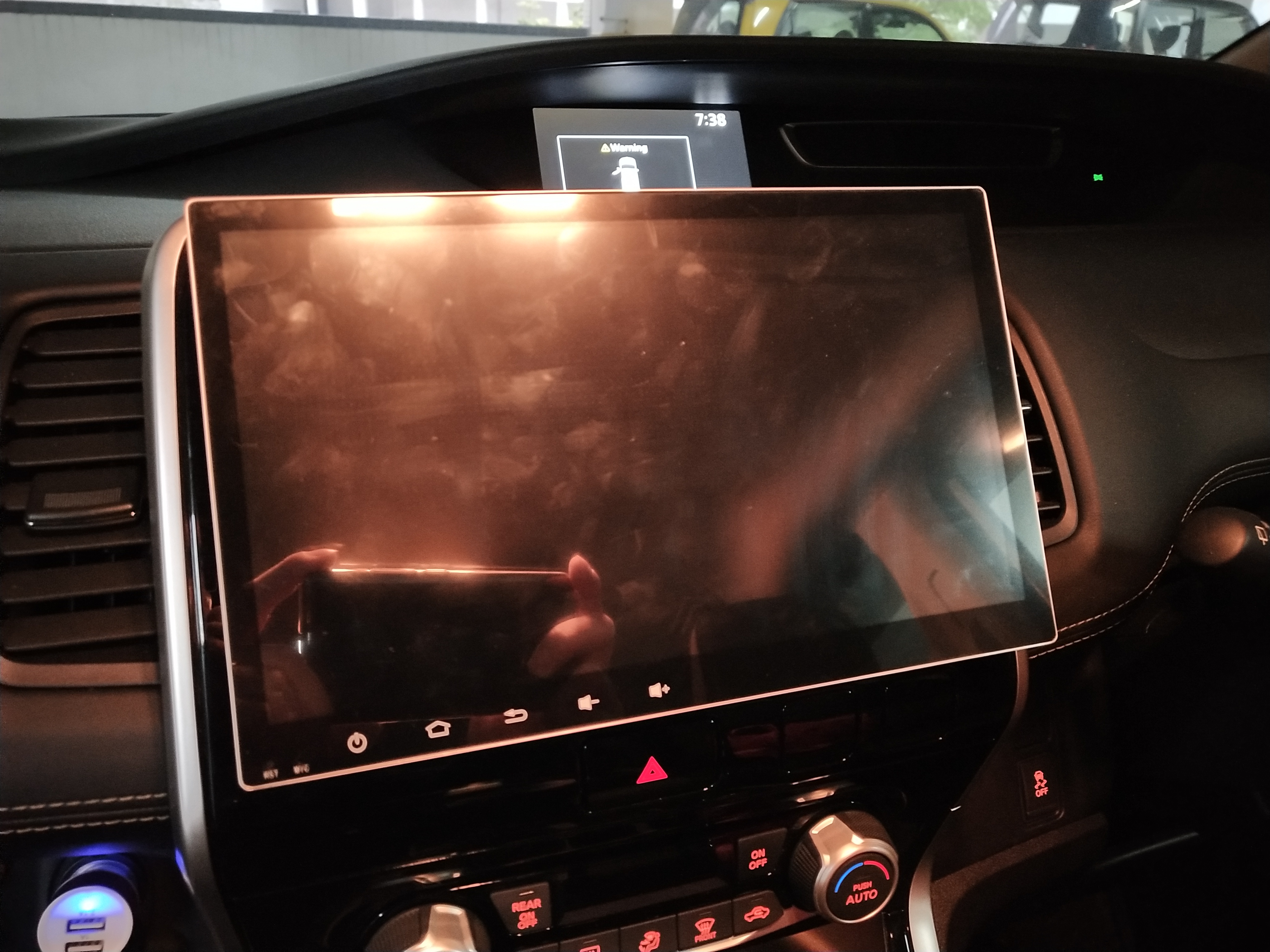

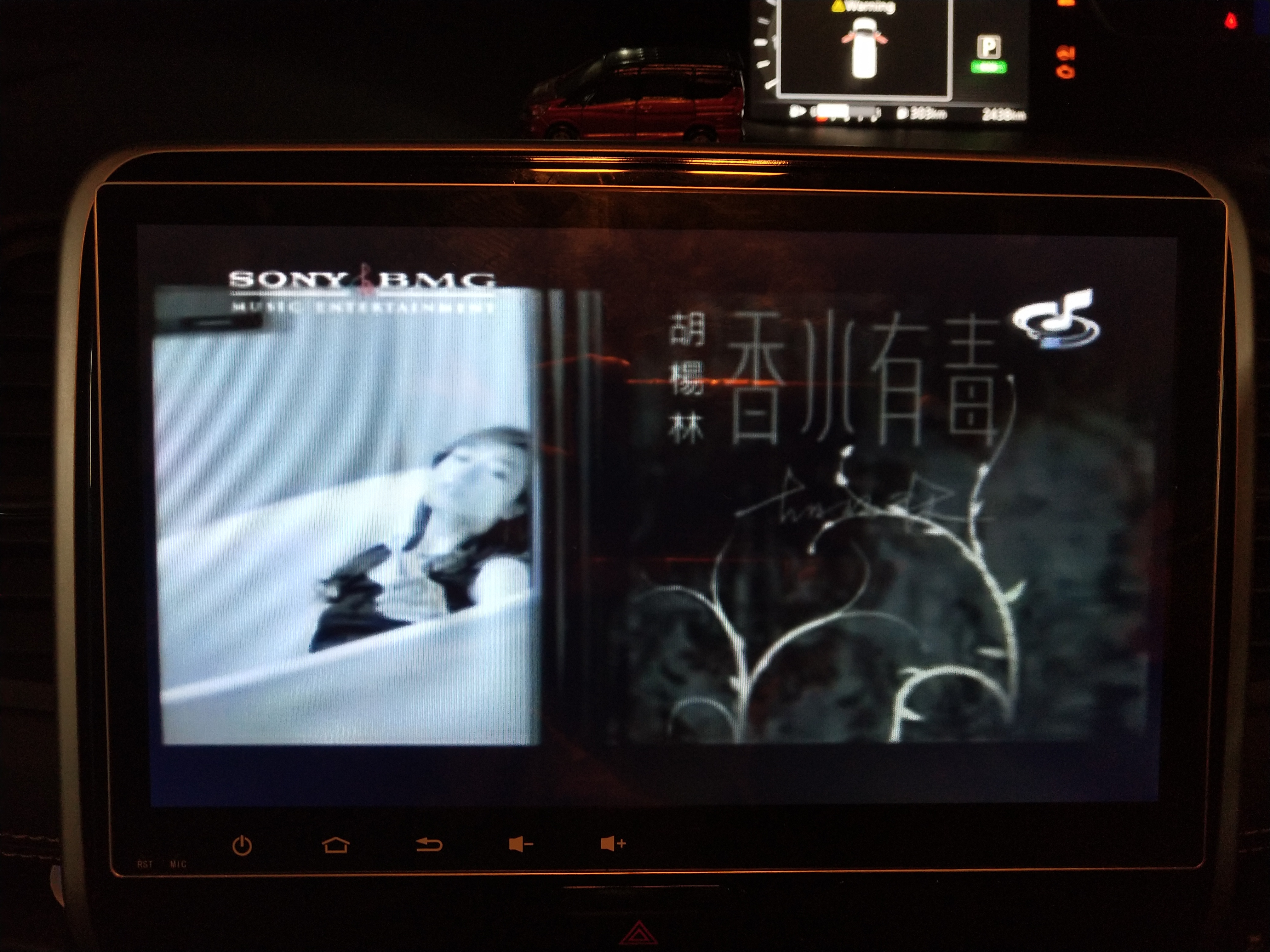

效果圖




花了三個小時終於寫完了這篇心得，目前平板整體用起來非常好，速度很快，加上主機本身有放大音效的功能，所以音量調到很小還是很大聲，希望對於開同款車的朋友們有所幫助，也請板上的大大多多指教，謝謝。


更新:

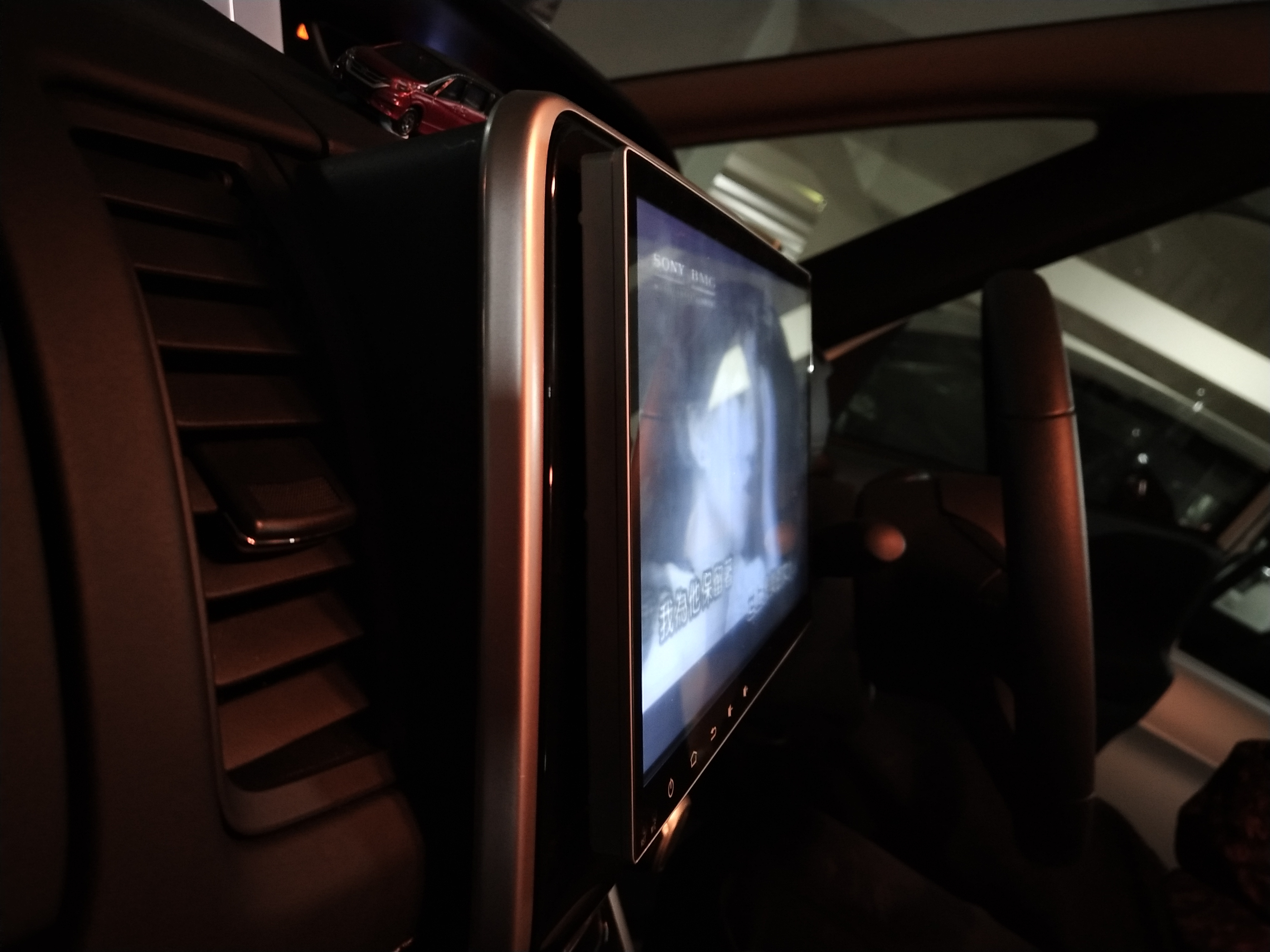

趁今天比較有空，將平板支架拆除，自行DIY來貼近中控台，如下圖:
