NISSAN SENTRA M1倒車攝影DIY

小弟認識一位女生朋友,她的家裡有2部車
取得駕照至今10多年了,卻完全沒有上路的經驗
隨著父母年事已高,於使有了開車上路的念頭
熱愛汽車的小弟當然就自告奮勇的當起教練來了

練習了幾個月,大致上沒問題了
雖然朋友家裡就有自己有車庫,不過入口只有一台車的寬度
而且房子位在無尾窄巷,還必須先掉頭才能順利停進去
市區停車對新手來說還是太困難了
後方視野不佳,還是有倒車攝影安心

這次的器材從露天拍賣中入手
螢幕+鏡頭=約1,800元
搜尋一下就可以找到賣家了

難度不高,不過對線路的要求比較完美
內裝拆開的範圍比較大
實際上約花了近8小時才完工

NISSAN SENTRA M1倒車攝影DIY

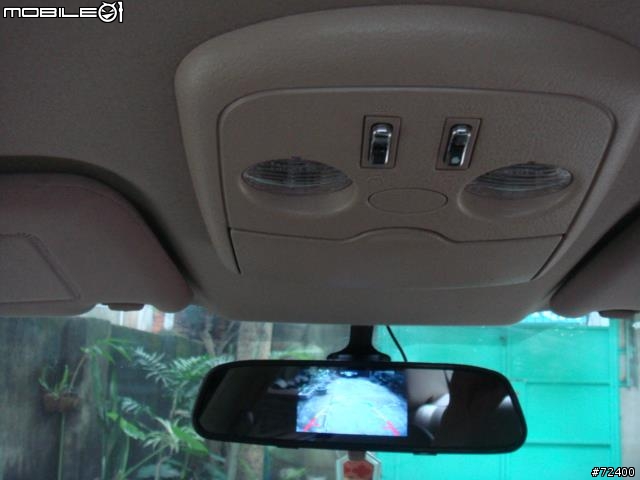

媲美原廠的整體感

NISSAN SENTRA M1倒車攝影DIY

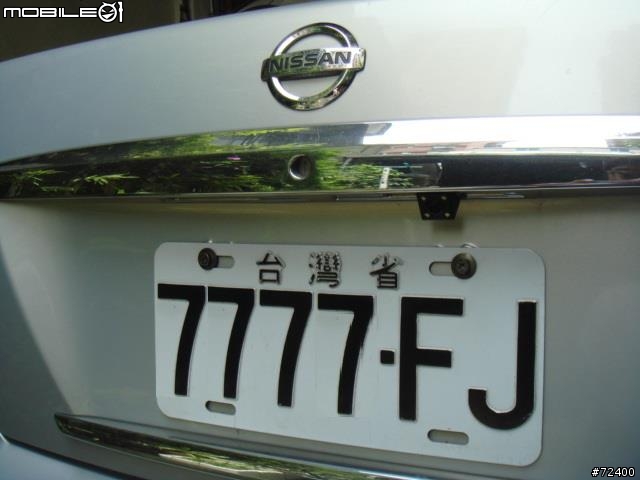

利用右側牌照燈安裝

NISSAN SENTRA M1倒車攝影DIY
牌照燈與鏡頭結合的型式,但是鏡頭在正中間的設計,剛好檔到燈泡發光
安裝時得拆除尾廂飾條,固定螺絲在行李廂蓋背面,其中2顆螺絲兼固定鎖頭
要注意牌照燈開口不足以容納鏡頭,必須使用銼刀將飾條牌照燈開口挖大
(圖片上下兩側使扁剉刀磨出兩個方型凹槽)

NISSAN SENTRA M1倒車攝影DIY

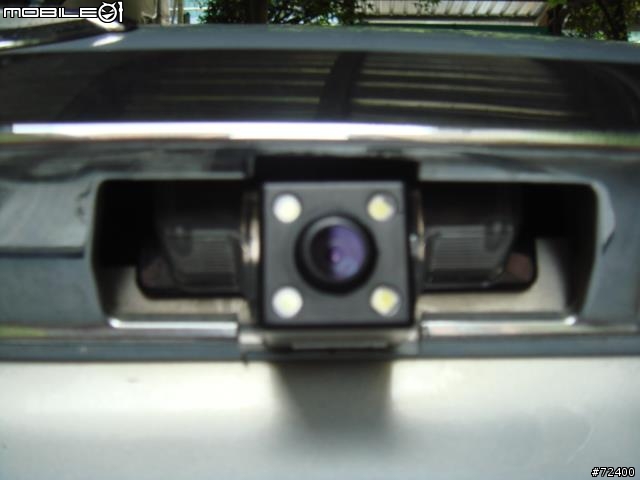

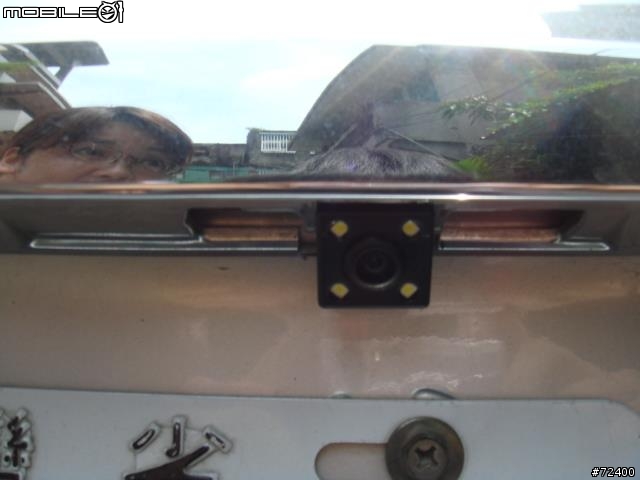

倒車時有4顆白光LED會發亮(粉亮)

NISSAN SENTRA M1倒車攝影DIY

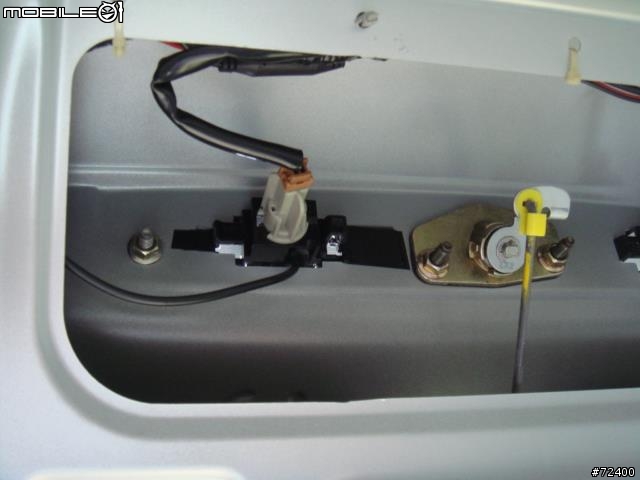

尺寸不是很準,卡勾無法完全咬住板金
在鈑金開口部位貼上絕援膠帶克服脫落的風險

NISSAN SENTRA M1倒車攝影DIY

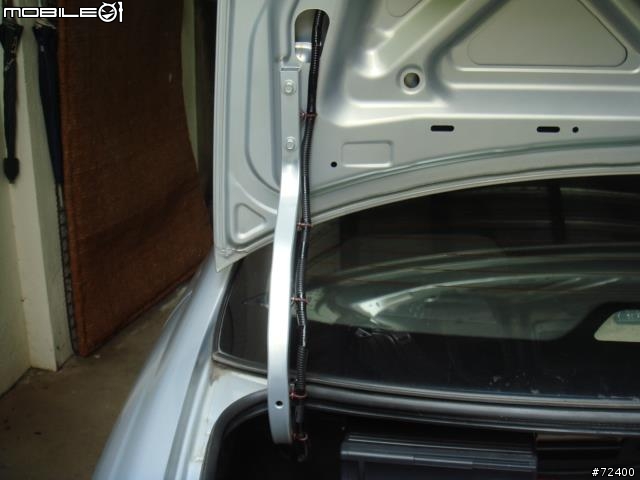

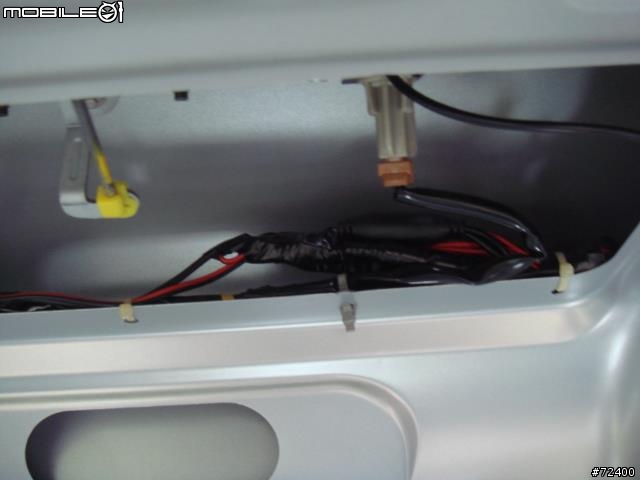

盡可能配合原廠線束整理

NISSAN SENTRA M1倒車攝影DIY

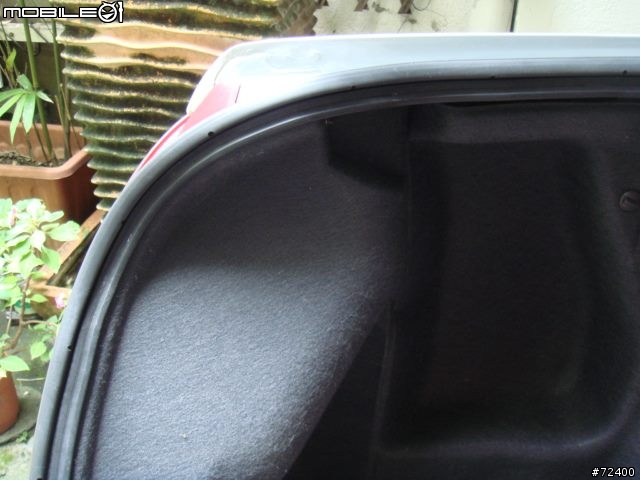

將內飾板掀開鬆開有2個螺絲以便拆除尾燈
拆除尾燈的用意是為了找出倒車訊號線及顏色
再從車內的尾燈線組找出相對應的電線作為鏡頭電源

NISSAN SENTRA M1倒車攝影DIY
盡可能埋入原廠線束中,但是會很花時間

NISSAN SENTRA M1倒車攝影DIY
這次購入的螢幕有2組輸入
偵測到訊號輸入才有畫面

附的線組很齊全
附有帶電源的影像延長線,用這1條就能同時接好影像跟倒車電源(本次未使用)
另外還附1條帶開關的點菸延長線
不過這次的作法式將中控拆除,從點菸器的背後拉出電源
安裝時拆除吸頂燈方便線組隱藏,另外遮陽板也要拆除方便走線

NISSAN SENTRA M1倒車攝影DIY

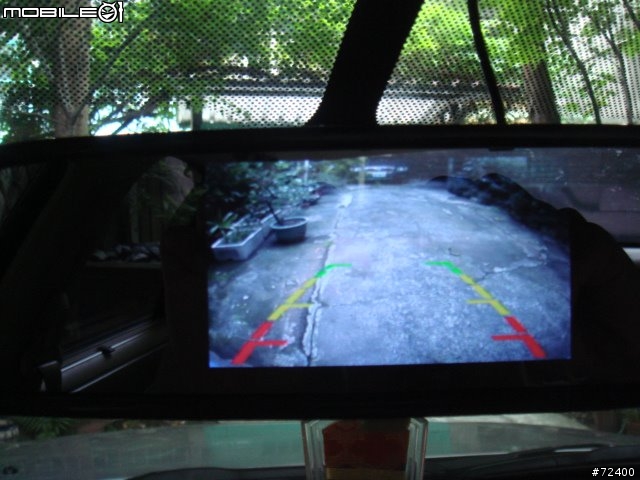

本次購入的鏡頭夜視效果非常好,輔助線也標得很美觀
(自己COLT裝的鏡頭晚上黑漆漆,標線也很醜)

NISSAN SENTRA M1倒車攝影DIY

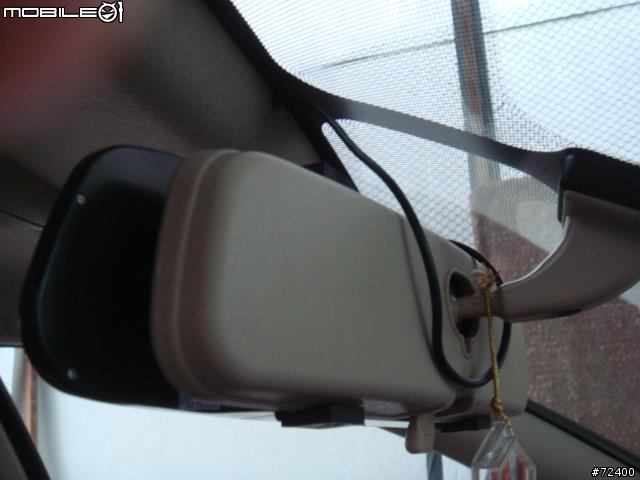

線頭利用頂棚中央原本就有的小洞穿出

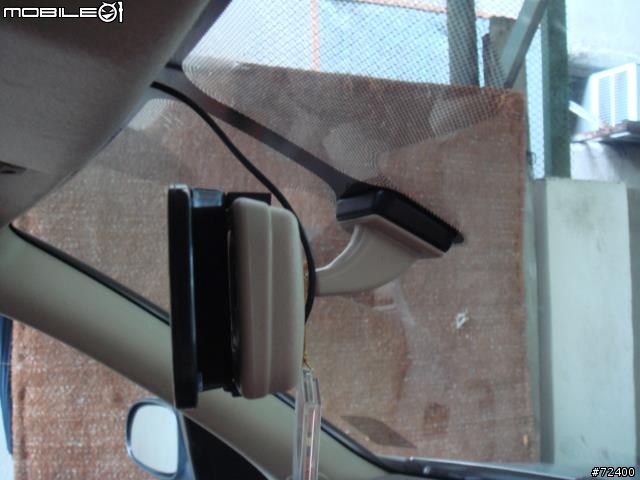

造型與大小都類似原廠,看不太出來加裝
但是沒有廣角

NISSAN SENTRA M1倒車攝影DIY
LED背光源,厚度很薄,亮度很夠
但白天前檔陽光太強還是沒辦法克服
2012-06-26 10:29 發佈
請問一下, 倒車時後面燈亮度, 會讓後面的車或人不舒服嗎? 還是它是照地上的.
我在掏寶上看到有LED燈的和無LED燈的,不知道哪種比較好?
我今天也開始為家中的M1 DIY倒車顯影了,想請教前輩關於倒車燈的線路,是甚麼顏色的?!
目前VIDEO的線已經鋪到駕駛座,就差電源線要接到倒車燈這步驟了,爬文了好久仍然無解...
希望能從前輩這裡得到答案...感激不盡
Jonas_Tsai wrote:
請問一下, 倒車時...(恕刪)


這種個人比較不建議,有LED或者無LED,裝完之後兩邊燈光顏色會不同。

建議直接橫板洗一個小洞,或者裝置在原廠預設的孔位

DR.老康 wrote:
我今天也開始為家中...(恕刪)


直接從倒車燈沿路摸下去,不然也可以搭接倒車雷達,但正負電要量一下
感謝分享
linchiaching wrote:
小弟認識一位女生朋...(恕刪)
