sentra180冷氣控制面板總成拆解

延伸自sentra180中控台拆解,剛好也有人需要,就把塵封的照片拿出來貼吧。傷眼誤怪!



sentra180冷氣控制面板總成拆解
這是準備料理的牛排,圈圈處是下刀的地方,正反各三個,左右各一個。有一個被我撬斷了....


sentra180冷氣控制面板總成拆解
可能是用久了,所以很脆,撬太高會斷。
我是用腳夾住本體,左手拉那個半透明面板,再一個一個慢慢撬,邊拉邊撬,有撬開的感覺就換下一個這樣。


sentra180冷氣控制面板總成拆解
撬完後就拆螺絲囉,總共有四顆。


sentra180冷氣控制面板總成拆解
這是另外二顆。中間正方形那二顆是燈泡,這二顆燈泡是不必拆螺絲就能換的。
也可以先拆螺絲再撬那個面板,但會不好施力。


sentra180冷氣控制面板總成拆解
拆開後的樣子,大圈裡那四根是風扇、溫度鍵在用的,對應圖中四個小圈。


sentra180冷氣控制面板總成拆解
接著把鍵帽撬掉,紅圈是撬好的,用起子稍用點力就可,但大力也不會傷到什麼(有些卡比較緊)。


sentra180冷氣控制面板總成拆解
溫度跟風扇這二個要特別注意,紅圈處有個中心支點,要用起子插進去撐開再撬,不然會像我一樣搞斷,
就沒救了。


sentra180冷氣控制面板總成拆解
風扇鍵的。


sentra180冷氣控制面板總成拆解

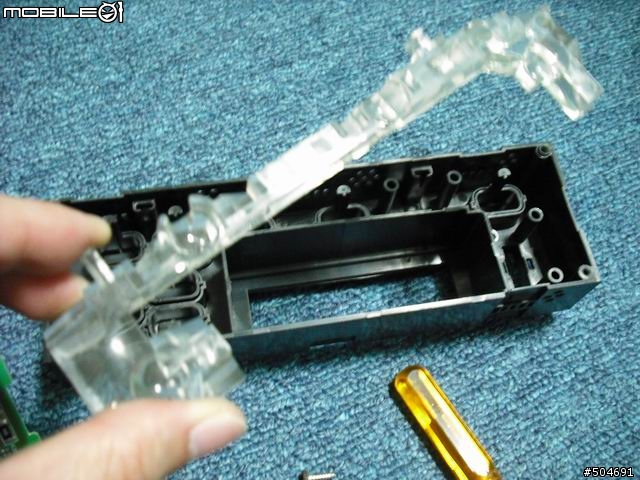

鍵帽都撬掉後就可把背面透明的均光板撬下來了。


sentra180冷氣控制面板總成拆解
分離。


sentra180冷氣控制面板總成拆解
軸就可以一根一根拿起來清,裝軸的通道也要清。
我是整個丟進水裡加清潔劑,用牙刷整個刷過,再晾乾。
清按鍵部份到此搞定!

sentra180冷氣控制面板總成拆解
要換燈泡的話把機板拉出。


sentra180冷氣控制面板總成拆解
是靠這二個公母插座連結的。


sentra180冷氣控制面板總成拆解

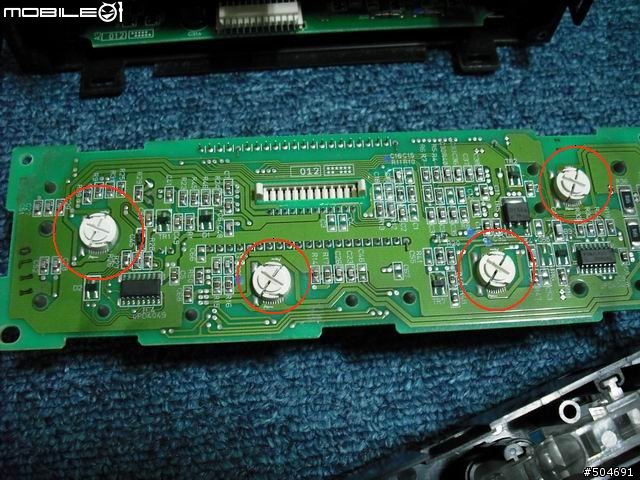

四顆燈泡,一字起子轉開。


sentra180冷氣控制面板總成拆解

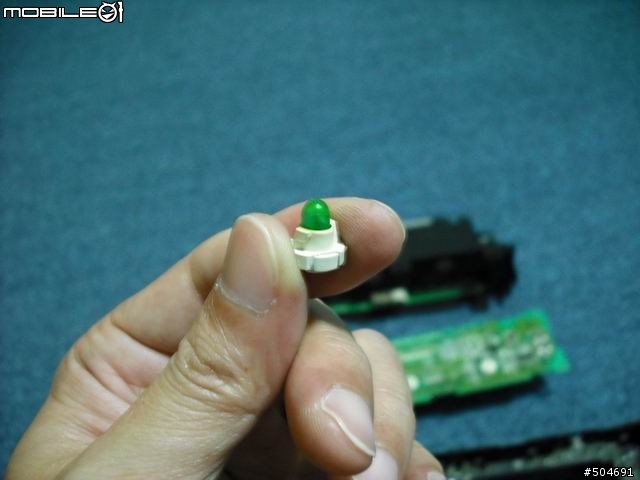

燈泡的線是纏在燈座上的,撬一撬就可分離。
燈泡是4mm的毛燈泡,電子材料行有賣(我是台中電子街買的),上面有個小套子(綠色或透明二種,
圖中是綠色的),一併拆下來裝到新燈泡上(看個人)。



弄好合體後,就可以開始享用這牛排了。收工!

2010-09-17 19:06 發佈
感謝大大無私的分享,我就是那個需要的人啦,還好你有特別強調溫度調節鈕的部份,不然我可能就直接硬來了,感恩~~(不過我還不能加分,歹勢)
更正,毛燈泡是4mm的,若不加那層套子,可直接買5mm的。
謝謝,成功更換。
也是買 4mm 12v 毛燈。
