《DIY》A32儀表(非飛航儀錶)LED進化教學

之前在討論區有人要求儀表拆裝圖解~今天我趁著要"再次"更新LED燈泡時順便做個圖解~請笑納
因為之前我是使用"開花擴散式9晶元LED"可是還是覺得光線過於集中且亮度有待加強,所以心中的小惡魔讓我在次的踏上不歸路,這次選用"屋頂式4晶片(等於12晶元)SMD LED"
大約流程:
1.拆開下中控下護板(因為會擋到方向機上護蓋的螺絲)
2.拆開方向機上護蓋(儀表外框才好拿出)
3.移除儀表外框
4.拿出儀表更換燈泡

所需工具:
1.一字起子
2.十字螺絲起子(長短各一支)
3.毛巾(擦汗用)

換裝時間:大約1小時(我第一次拆所用時間)

傳說中的"開花擴散式9晶元LED"及亮度
《DIY》A32儀表(非飛航儀錶)LED進化教學

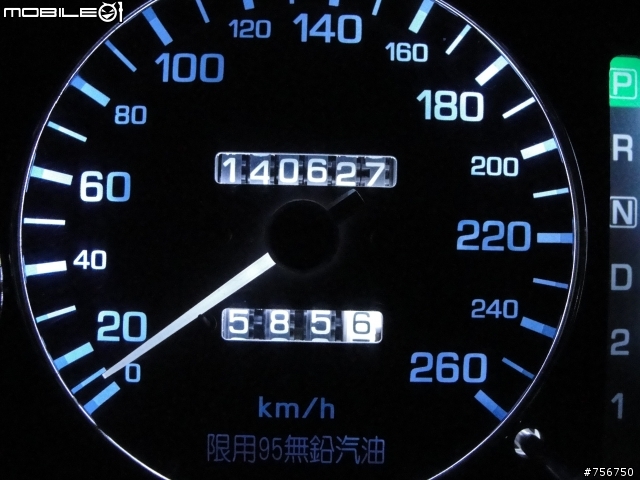

可以明顯看出光線過於集中導致光線不均勻
《DIY》A32儀表(非飛航儀錶)LED進化教學

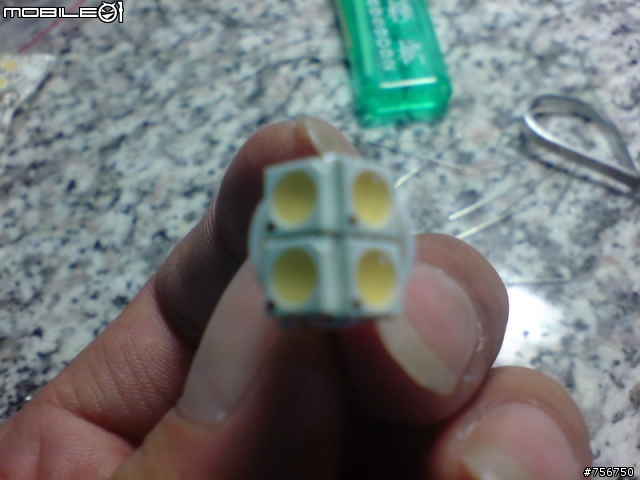

這次主角
《DIY》A32儀表(非飛航儀錶)LED進化教學

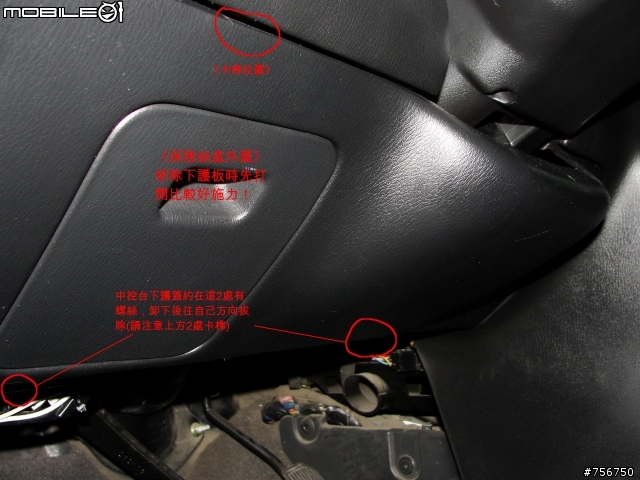

步驟1.拆開下中控下護板下方2處螺絲,在注意上方卡榫往前方拉出(可先把保險絲盒外蓋拔開比較好施力)
《DIY》A32儀表(非飛航儀錶)LED進化教學

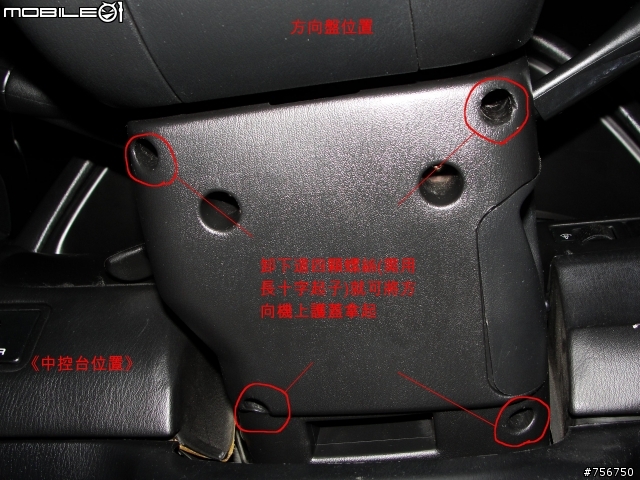

步驟2.拆開方向機下護蓋4顆螺絲(要用長的十字螺絲起子比較好拆),把方向盤調低就可以把方向機上護蓋移除了
《DIY》A32儀表(非飛航儀錶)LED進化教學

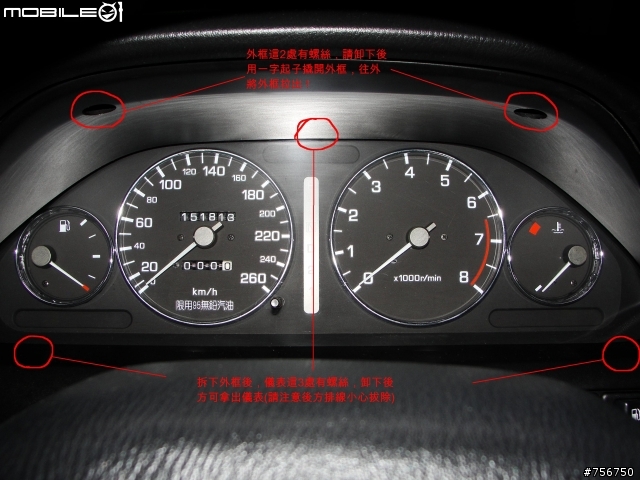

步驟3.儀表外框上方有2顆螺絲(用短的十字螺絲起子比較好拆),再由螺絲上方處用一字起子撬開將儀表框往前拉出,記得要拔除儀表光源調整器及油箱開關等排線(不過將儀錶框移出要用一些角度才行)

步驟4.將儀表中央上方及下方左右螺絲卸下就可把儀表斜放~拔除後方排線,即可拿出儀表
《DIY》A32儀表(非飛航儀錶)LED進化教學

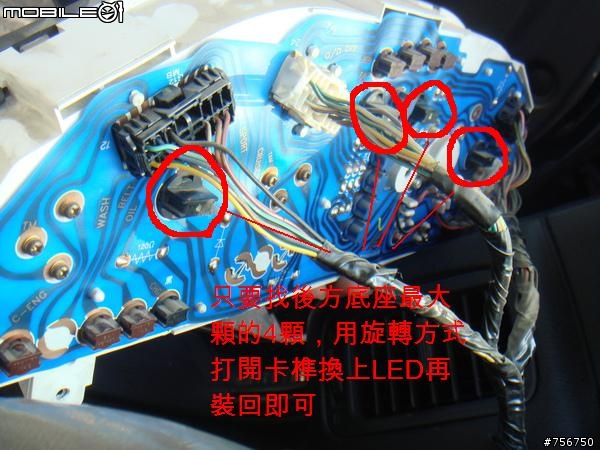

步驟5.找儀表後方比較大顆的四顆底座~用旋轉的方式解除卡榫即可把燈炮底座拿出,移除舊的燈泡,插入新的燈泡依序裝回即可完成
《DIY》A32儀表(非飛航儀錶)LED進化教學

注意事項:
1.LED都有分正負極(除非你買的沒有)所以可以先把燈炮裝到儀表上,先插上儀表排線和儀表光源調整器(因為沒插上儀表燈不給亮),測試有哪幾顆正負極放錯,在把那幾顆燈泡在換方向插上~直到正常亮起為止(前提是你要開小燈)

秀上完工照來個~~科科

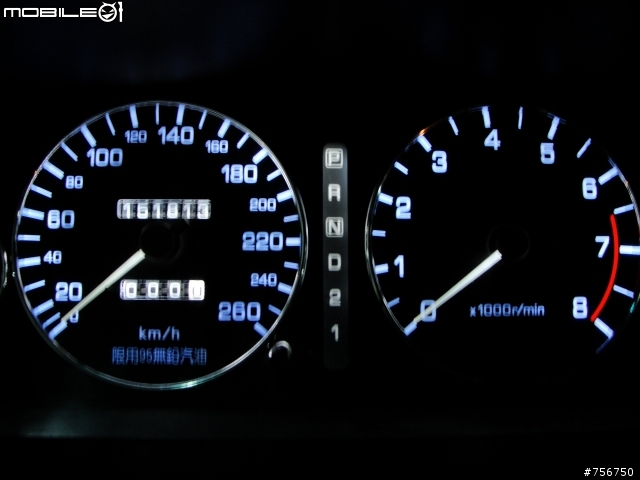

燈光不均勻的現象已有改善了
《DIY》A32儀表(非飛航儀錶)LED進化教學

希望這篇賢賢沒事無聊文可以幫助到需要的人~下次如果在DIY其他部分在公佈啦~掰
2010-06-01 17:05 發佈
樓主~~~

請教一下~!
我上次就是卡在步驟四~

你寫的三個羅絲處(請注意後方排線小心拔除)的這個 地方
他的羅絲是在後面嗎????

因為我上次就是到這個地方弄不下來
mizunopro214 wrote:
樓主~~~請教一下~...(恕刪)


那3顆螺絲要先把儀表框拿出就會看到了~會卡住請你注意是否是儀表後方排線沒拔除!!!
阿~~

我就是卡在儀表框拆不下來阿~~@@

我在上方2顆螺絲拆掉後

上面可以弄出來

但下面似乎被卡榫卡住

怎麼拆都拆不下來~~

2邊都在我用力拉扯下,都給拆斷了~@@

是有什麼技巧嗎???

殘念~
mizunopro214 wrote:
阿~~我就是卡在儀表...(恕刪)


第一.先確認有無把方向盤調致底下

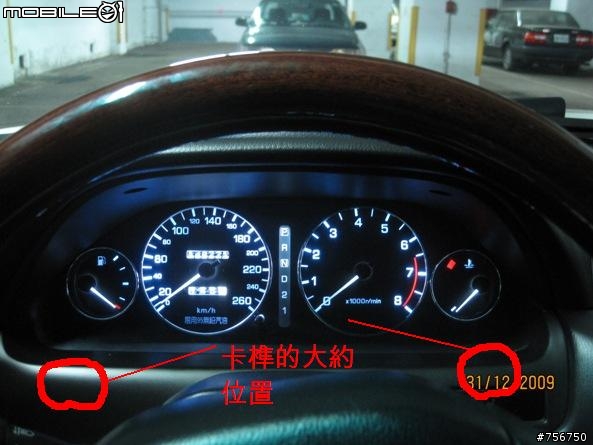

外框下方有2個卡榫~我第一次拆時先把光源調整器先撬出~這樣手比較好施力~再試試看吧!!
