X-TRAIL改音響主機參考

首先感謝所有X_TRAIL前輩車友所提出的TOBE上移改法,才有此延伸的作法。

1.因為2006以後的車TOBE介面與恆溫都透過螢幕顯示,改主機很不容易,詢問大部分店家都不喜改。

2.我知道可以用上移至駕駛座前方TOBE墓碑改法,但自己覺得占空間也擋視線。

3.自己改了前後揚聲器和分音器,真覺得主機出力不行,騙自己再裝了座椅的低音,只有一點改善,但音質實在不均衡,受限於主機,音場也不好調整。(跟我另一車的音響比起來就覺得苦惱!)

4.詢問許多店家上述結果,建議我改加擴大機,但幾十年音響經驗,裝擴大機出力夠後,是會均衡音量沒錯,但音質仍必須是主機端而定,源頭沒搞好處理的後端就有限。

5.本來看上的是國際牌有GPS的7吋導航主機,在台南的9X音響詢問技師可否配合我的作法,表示應該可行,請我跟店內小姐詢問完工價,在店內等報價快20分鐘,都沒人理我(車子很多),我就開車走了。

6.回到家再上網查詢,沒有人將螢幕上移過,抱著姑且一試的心態打電話詢問中華東路9X斜對面另一家店(我9年前的國際GPS就是在那裝的),老闆也想試試看,他們只做過墓碑式的改法。

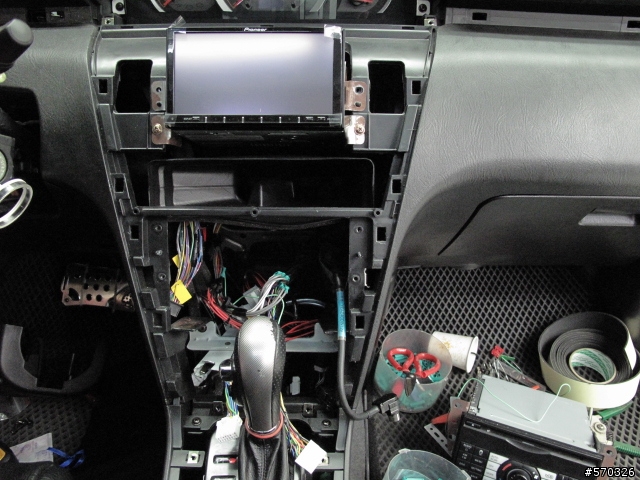

7.到現場覺得這台國際主機較強調導航而不是音質,改用我熟悉的先鋒主機。裝完覺得沒先改擴大機是對的,相同音量下整體的音場與音質改善太多,擴充性強。

改裝過程:

1.拆中控台、儀表版、正駕駛置物座、左A柱、頂部眼鏡盒。

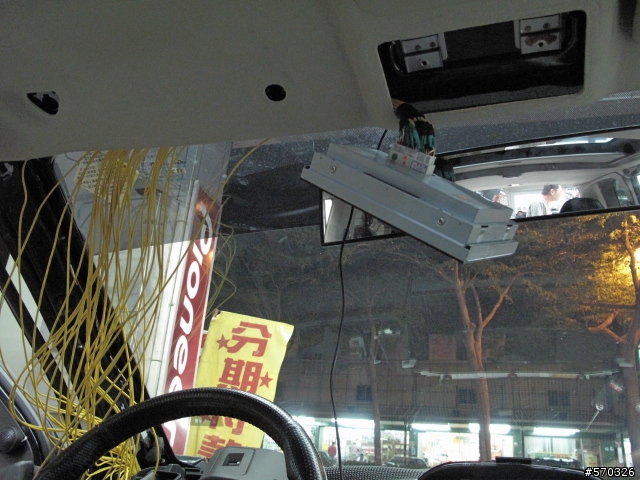

2.將螢幕接座一條一調配線延長,再試是否有作用,我保留上螢幕後停車鏡頭顯像功能。

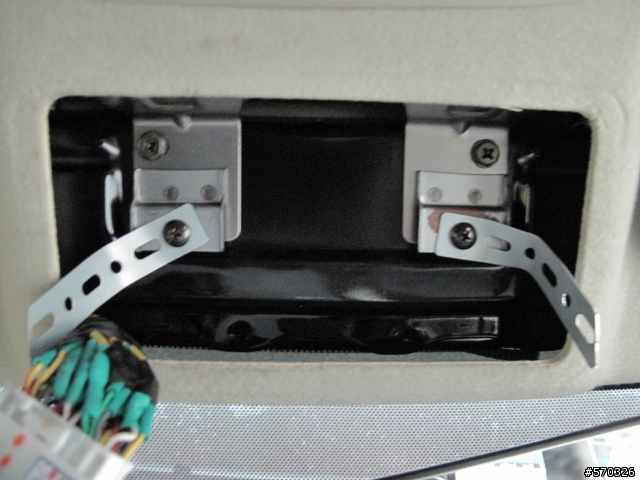

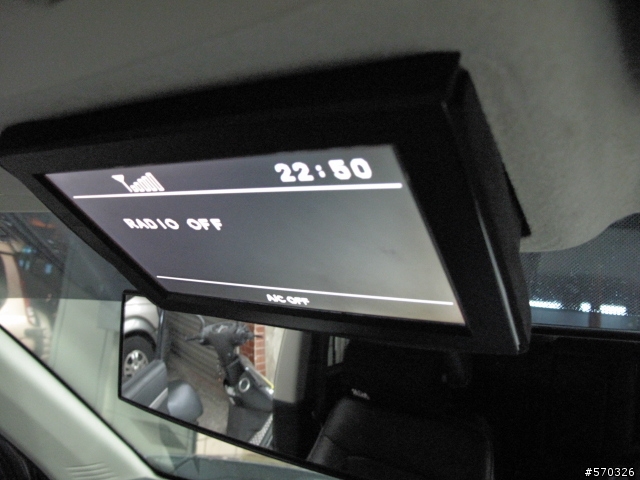

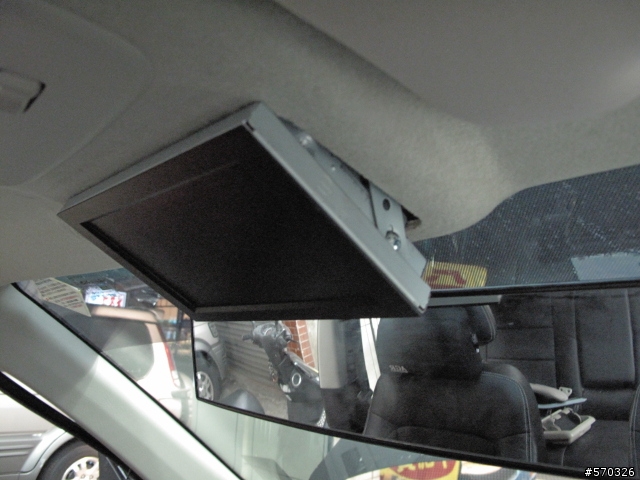

3.選擇車主喜歡的角度,將螢幕固定在頂部。

4.重新接主機線,原主機輸出改為新主機的AUX輸入。(其實是多餘的)

5.改方向盤與新主機連動,近3小時後宣告失敗,只能讓舊主機使用,這是我預期中的事。殘念。

6.修改原螢幕飾版讓主機面版順利退片。

7.復原所有介面。完工

心得:

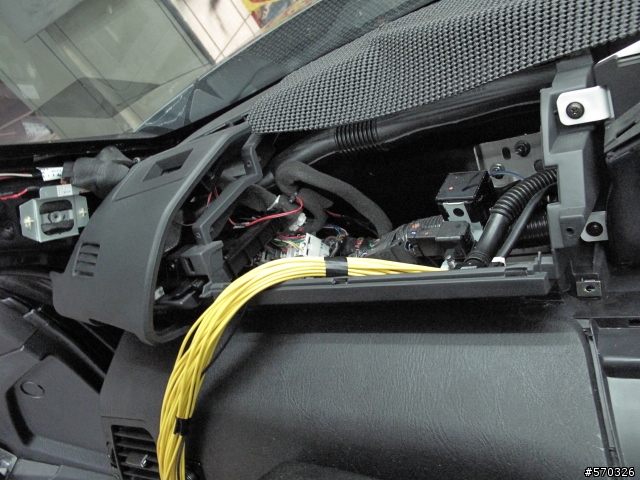

改螢幕上移的延長線太粗,繞線不易。
其實螢幕上移後,不一定要裝2DIN的新主機。
供參考





X-TRAIL改音響主機參考
X-TRAIL改音響主機參考
X-TRAIL改音響主機參考
X-TRAIL改音響主機參考
X-TRAIL改音響主機參考
X-TRAIL改音響主機參考
X-TRAIL改音響主機參考
X-TRAIL改音響主機參考
2009-11-15 5:02 發佈
請問:neilkp

我是07年音響和冷氣空調整合型的TOBE介面與恆溫都透過螢幕顯示和您一樣。

請問您知道TOBE顯示螢幕他的各接腳的功能嗎?或有接線圖可供我參考。謝謝...

petmin wrote:
請問:neilkp我...(恕刪)

06年XT車主路過。
若neilkp網友手邊有查出來的接線腳位圖,也願意分享出來,就真的功德無量。
另外請教,原HMI螢幕上移是否純屬保留空調的調整功能及tobe主機的連結?影音直接由新主機接舊有線路?

還是新主機要將配線接到舊有螢幕上,再連接到原有配線的設備中?

感謝回覆。
