既然小弟這一台不能聽了,今天就花點時間拆拆看,順便做一下主機拆解的教學,
以及換主機按鈕的LED燈泡的解說！
但是如果要自己換的話必須要有:
A. 基本的焊接和解焊的能力
B. 電烙鐵一支 吸錫器一支(或吸錫線)

首先是將主機拆解的教學：

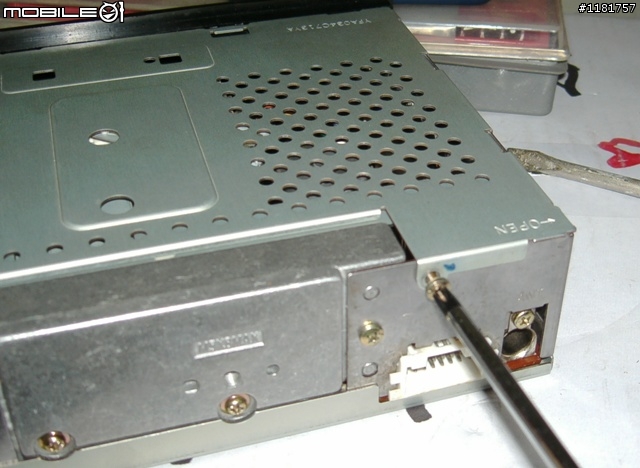

1.將上蓋後面的螺絲拆下

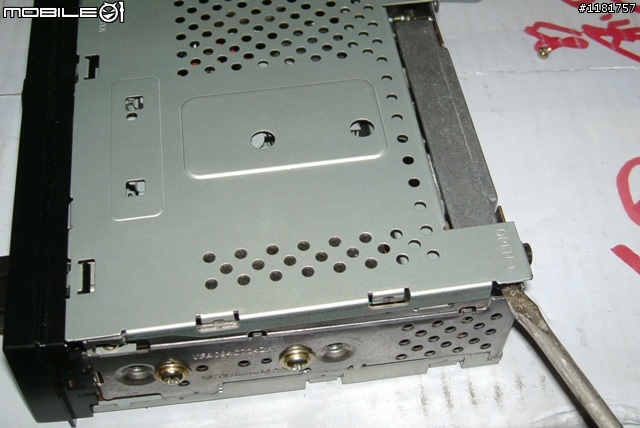

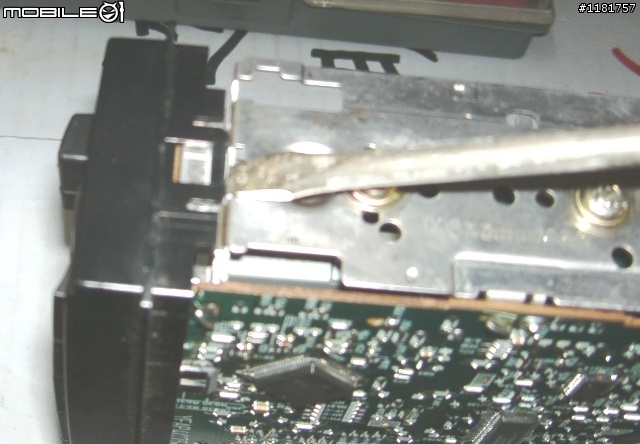

2.由上蓋後面的縫隙用一字起子小心撬起

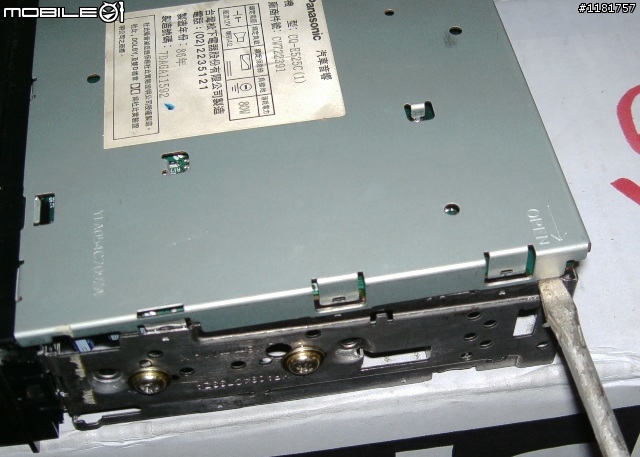

3.由下蓋後面的接縫用一字起子小心撬起


4.將面板兩側與主體交界處的卡榫用一字起子小心撬起,可以使面板脫離即可,請勿太大力將卡榫折斷

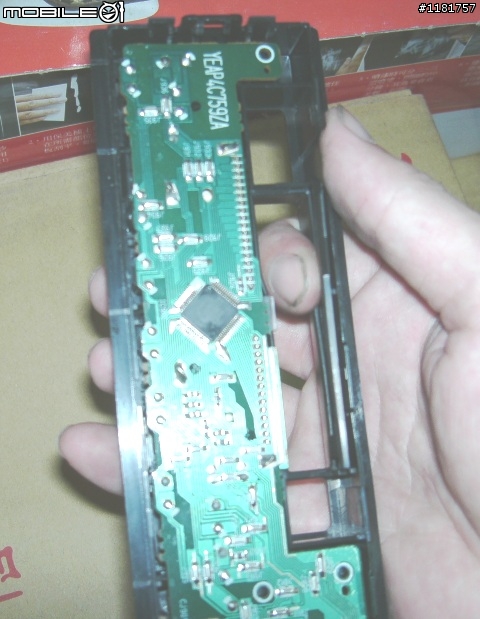

5.面板拆下後,將面版的電路板螺絲全部拆下,再用手指將卡帶蓋往內撐開以利於電路板脫離！
用指頭輕推液晶螢幕,電路板頂邊翹起後,電路板底面有五個卡住的地方,可以輕輕將面板塑膠殼底部往外扳一下！

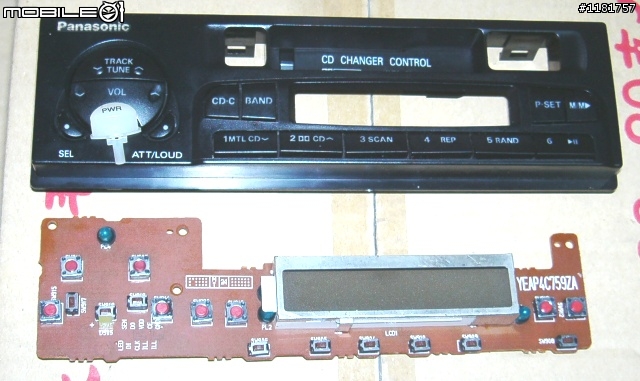

6.電路板拆下來,正面圖

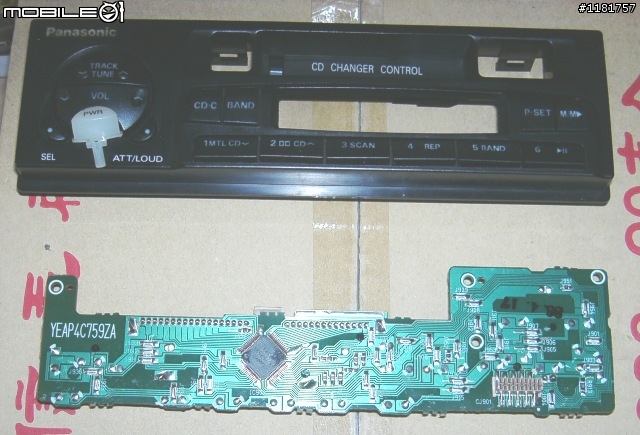

7.電路板背面圖

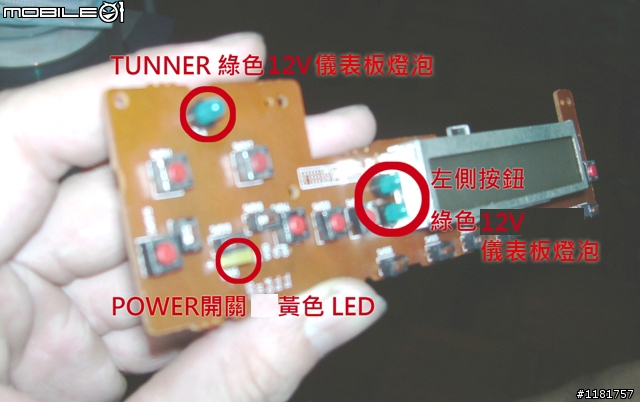

8.POWER開關的黃色LED和液晶螢幕左側12V T5 儀表板燈泡(綠色外罩)

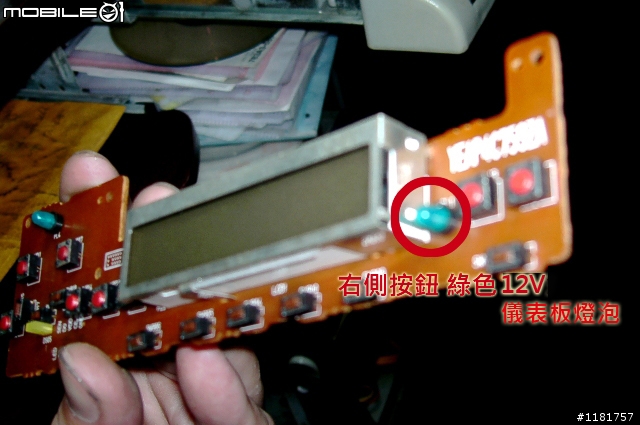

9.液晶螢幕右側12V T5 儀表板燈泡(綠色外罩)


再來就要靠解焊和焊接的基本功囉！
將壞掉的LED或12V T5燈泡解焊拆下來後,帶去電子材料行找同款的LED,也可以換自己喜歡的顏色!
那個12V T5儀表板燈泡可以去汽車材料行買,綠色的外罩用原本的就可以了！

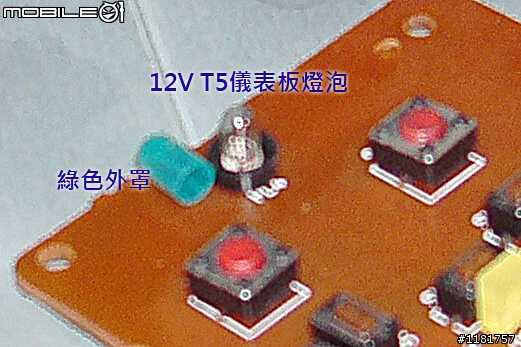

12V T5儀表板燈泡與綠色外罩：


解說完了,如果有問題再提出來,大家研究一下^^!
