小凹( Outlander 2.4 )的喇叭昇級及車門隔音

因為對小凹的喇叭不太滿意,所以就去昇級啦,小弟對於車用喇叭沒有太大研究,
會這樣做純粹是對於店家的信任,所以就開出預算請店家搭配...

這篇做了車門隔音與喇叭昇級,前面的喇叭是用 JBL GTO606C ,本來後面的喇叭也要裝JBL GTO606C但是需要在B柱上挖洞來裝高音喇叭,就算了所以改用 JBL CS265,重低音用DynaQuest DQC-800

這篇有缺了些照片,因為車頂隔音隔熱+喇叭昇級及車門隔音,真的是做太久了,我以經累到懶得拍照了,
另一個原因是因為太累,所以不小心刪掉後面的一些照片...


小凹( Outlander 2.4 )的喇叭昇級及車門隔音

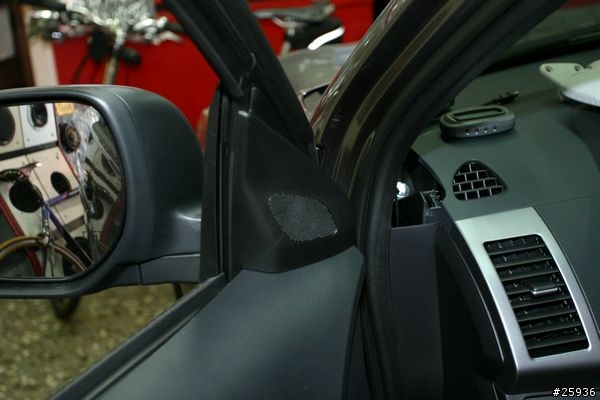

01.前門高音的位置

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

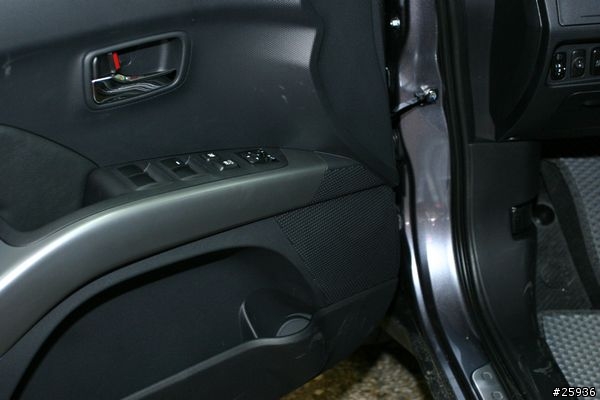

02.前門中低音的位置

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

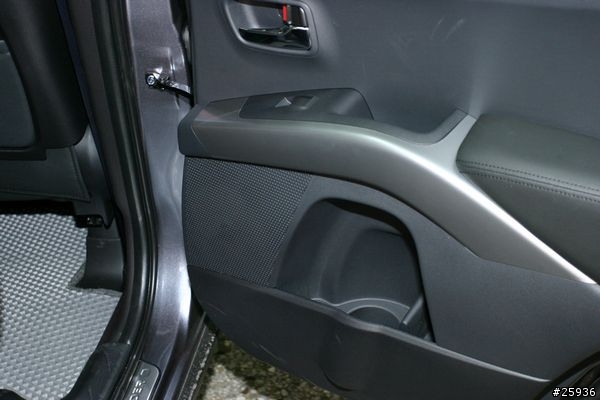

03.後門中低音的位置

小凹( Outlander 2.4 )的喇叭昇級及車門隔音
04.重低音預計擺放的位置為駕駛座下方,副駕座下方以經放了數位電視的主機了

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

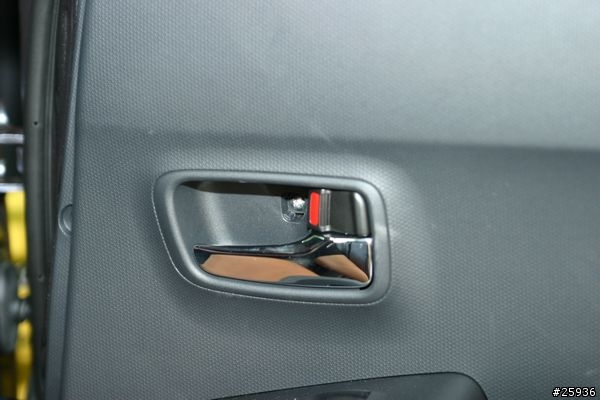

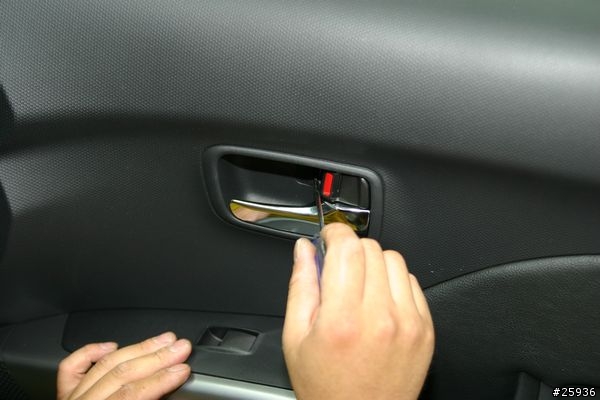

05.開始拆前車門啦,一共只有三個螺絲,門把這邊一個

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

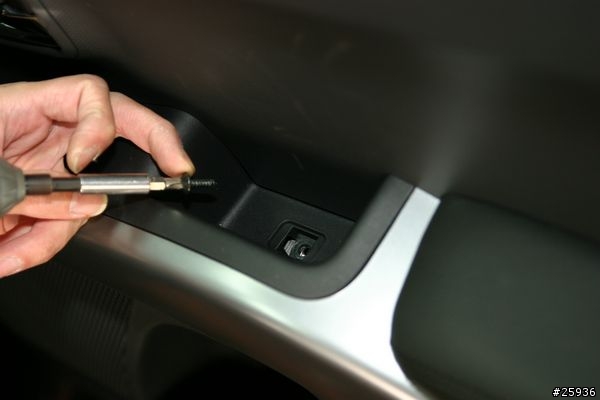

06.扶手置物盒這邊一個

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

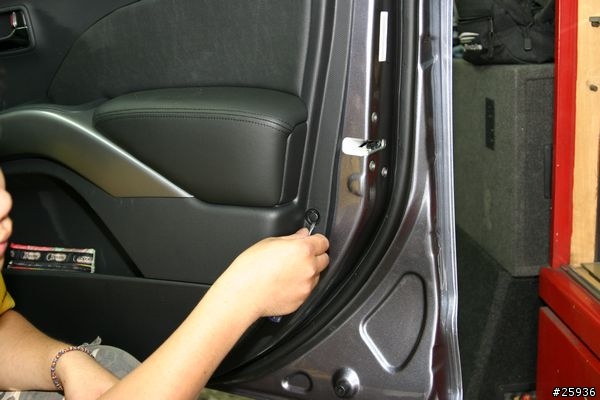

07.車門邊一個,這樣就拆完了,其他都是用塑膠釦子卡上

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

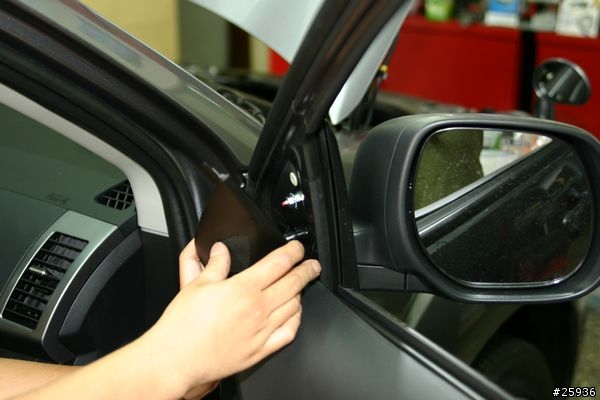

08.拆高音,這邊沒有螺絲

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

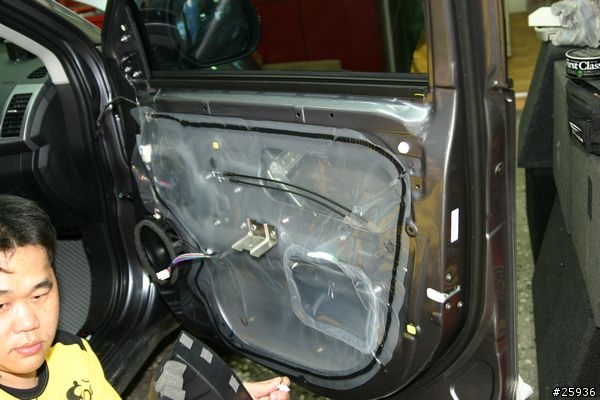

09.車門飾板拆下來的樣子,只有一片塑膠布來做防水

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

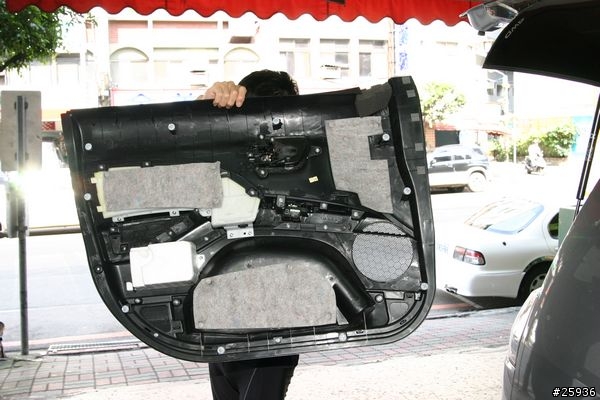

10.前車門飾板的樣子,左側有一塊保麗龍

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

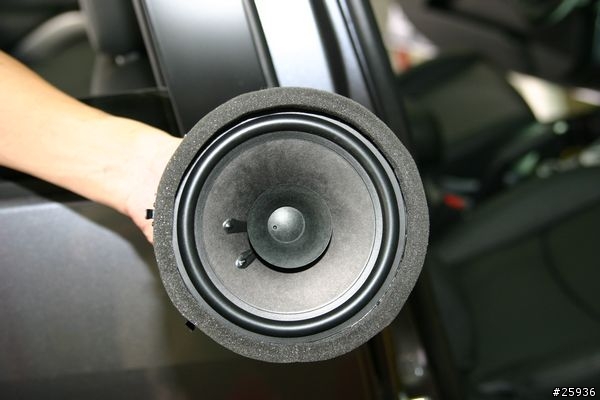

11.原場喇叭的樣子,前門下方跟後門下方的喇叭都是一樣的

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

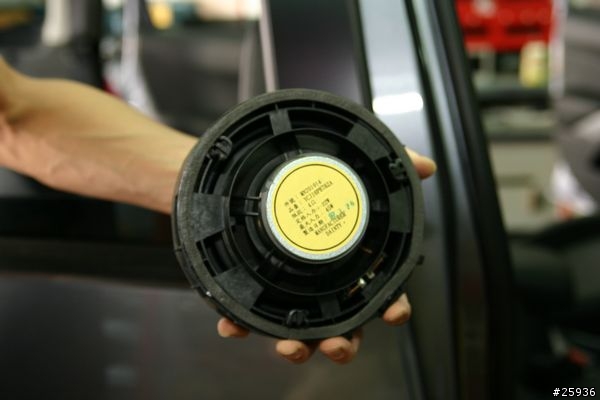

12.定格入力22W,最大入力45W,製造商是DAINTY ?

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

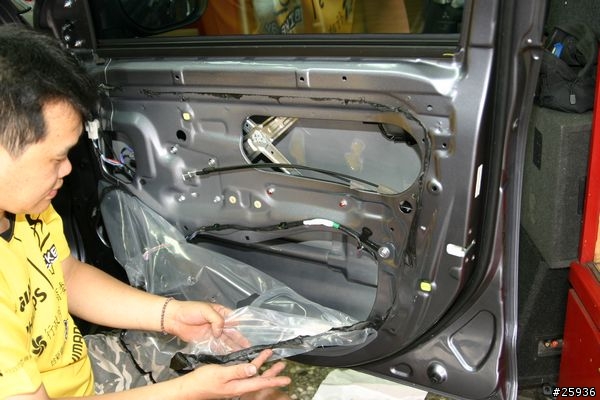

13.將原廠塑膠布及膠,取下並且清乾淨

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

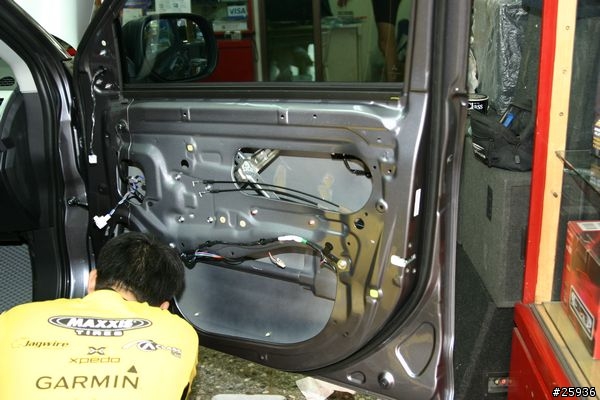

14.終於清乾淨了,還真難清

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

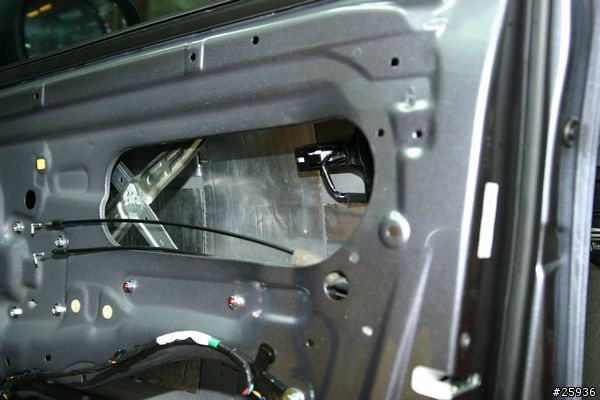

15.車門內全貼制震墊,要貼滿喔,這是貼到一半的樣子

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

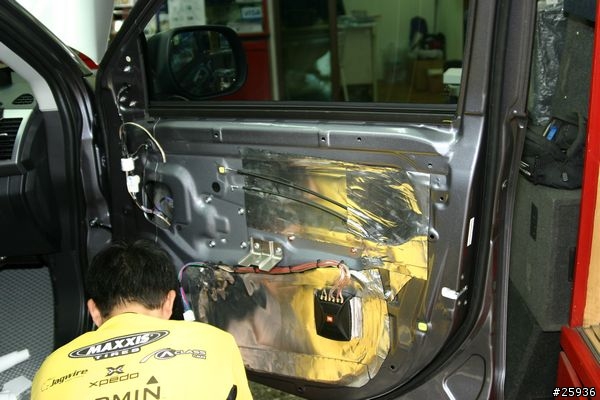

16.裡面貼滿貼外面,分音器也裝在這裡,儘量不要裝在車門內,比較容易被溼氣搞掛
車門前面也要貼,下一張會有貼滿的樣子

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

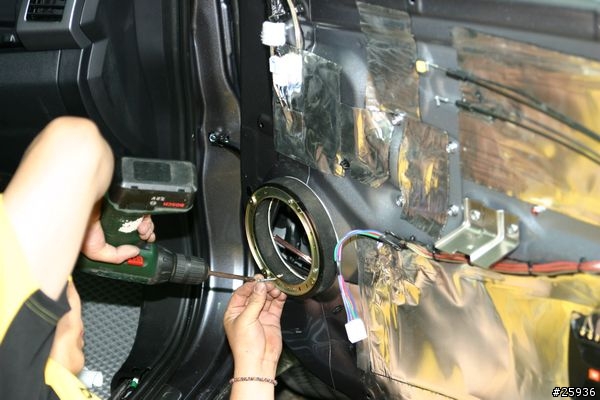

17.木工喇叭框,記得作好氣密,這樣聲音會比較好

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

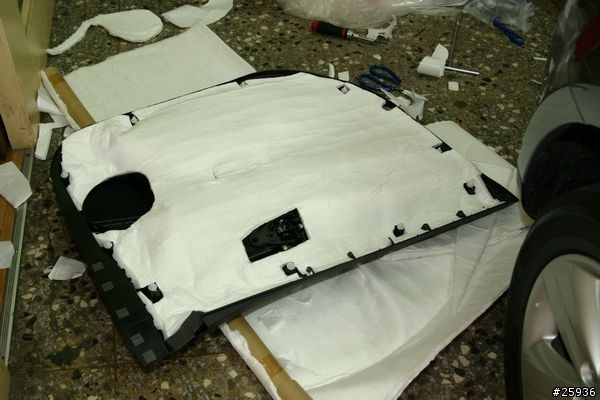

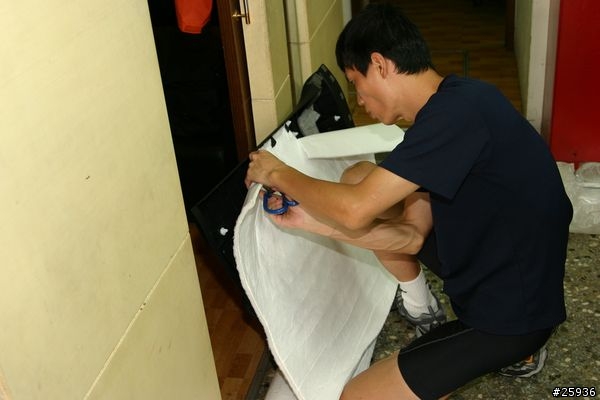

18.將隔音棉貼滿車門飾板

小凹( Outlander 2.4 )的喇叭昇級及車門隔音
19.貼完隔音棉的樣子

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

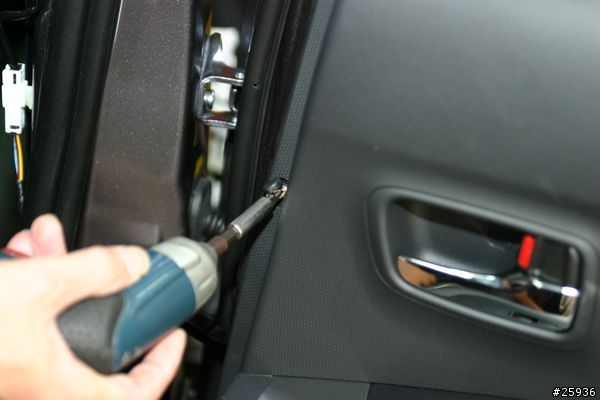

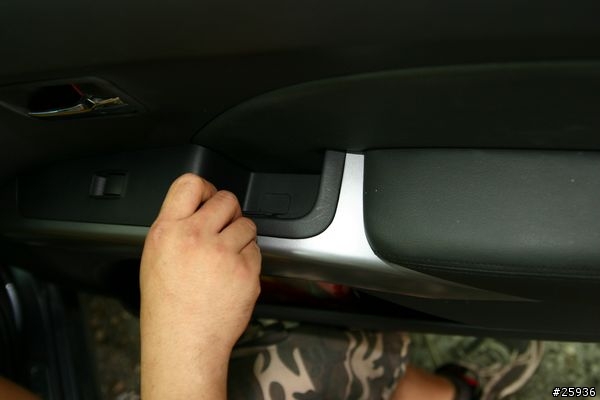

20.拆後門,也是三個螺絲,扶手置物盒這邊一個

小凹( Outlander 2.4 )的喇叭昇級及車門隔音
21.靠近B柱這邊一個

小凹( Outlander 2.4 )的喇叭昇級及車門隔音
22.門把也這邊一個 ,這樣就拆完了,其他都是用塑膠釦子卡上

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

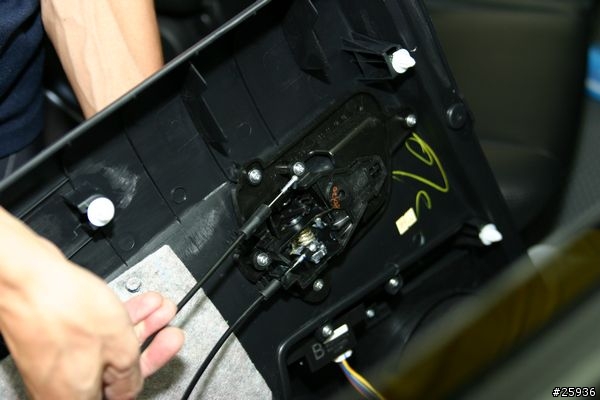

23.拆開門線跟上鎖線

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

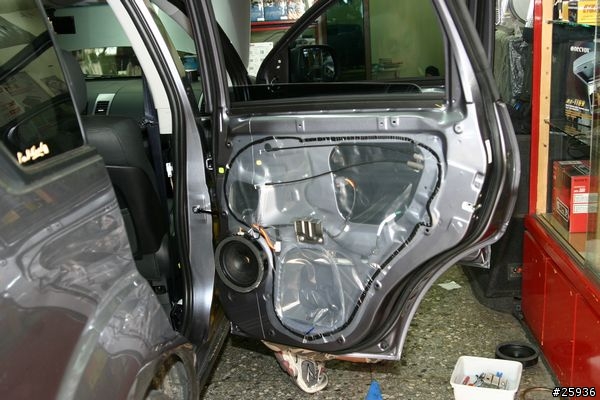

24.拆下飾板的後門

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

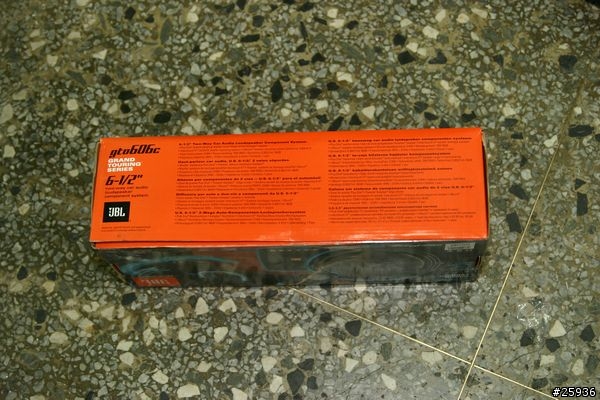

25.終於輪到主角豋場JBL GTO 606c

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

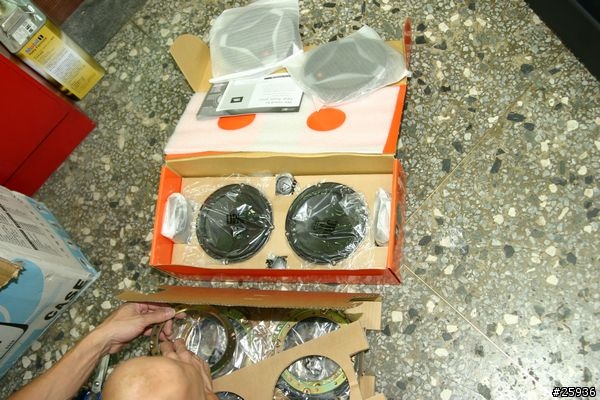

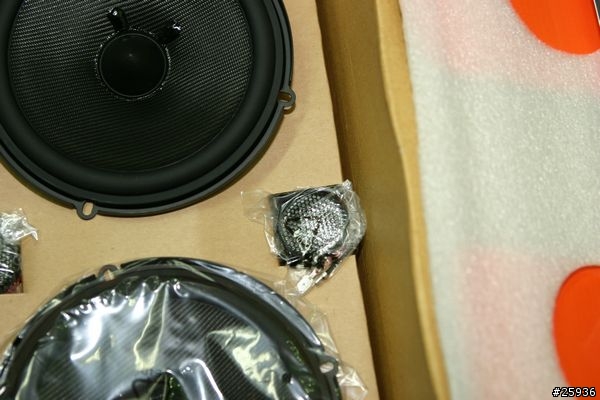

26.開完箱的樣子,高音*2 中低音*2 分音器*2

小凹( Outlander 2.4 )的喇叭昇級及車門隔音
27.高音的特寫,雖然有塑膠套罩著

小凹( Outlander 2.4 )的喇叭昇級及車門隔音

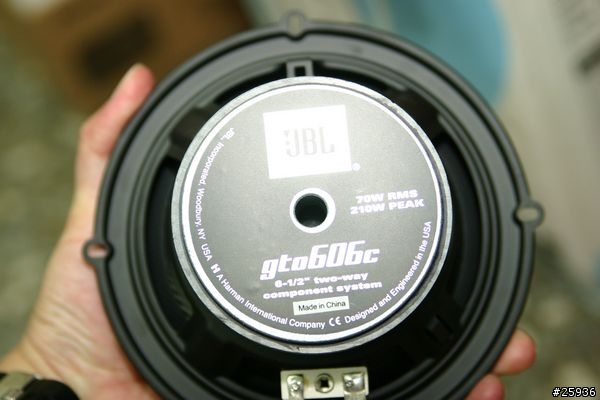

28.JBL GTO606c 的背面特寫,大陸製

小凹( Outlander 2.4 )的喇叭昇級及車門隔音
29.JBL CS256同軸喇叭裝在後門上

因為那時候太累了,且照片有些被我恍神刪掉,所以照片只到這裡
後面就是將喇叭裝上去,車門飾板裝回,裝重低音,重低音的電源從電瓶拉出,
接著就是試聽做小調整...

後記 :做隔音及換喇叭效果好不好,我想見仁見智,不過這樣子的搭配,讓我可以輕鬆分辨出
MP3 192Kbps, 256Kbps, 320kbps之間的不同,與原版CD 更是差很多.

小凹的升級之路差不多了,只剩下定速還沒裝,原廠趕快出五千元以內定速選配吧......


2008-05-18 22:58 發佈
請問:

前門高音的位置

高音*2 是拆下直接上嗎?

還是裝在 儀表板上..


所有的線材有換新嗎?

主機有換嗎?


teamcdpc wrote:
請問:

前門高音的...(恕刪)


原來的高音拆下直接換上新的,線材沒有換新,只有喬接出來的那一段有用音響線到分音器,分音器到高、中低音也是用音響線,但高、中低音用了不同的線.

主機也沒換,直接用原廠的DVD主機

哇塞..大大
請問一下這樣花下來總共多少小朋友阿.
麻煩給個參考吧.
另外今天下大雨囉.
可以試試天花板隔音了
對阿 可以知道大大的隔音部分花了多少錢嗎

謝謝
純主機推暫且不用更換線材,但下一步就要上擴大機囉!
然後就是拆頂棚囉……
放心吧,還會有機會拆全車椅子重新走線的!

唉~耳朵越聽越胃口越大,改車是條不規路,音響算是最大的一條…
開始只想拍好照片;後來只想把照片拍好;現在只想好好拍照~

standdesignco wrote:

哇塞..大大
請問...(恕刪)

hakkinenpassion wrote:
對阿 可以知道大大的...(恕刪)


頂棚隔音,wish之類的車應該是7000左右,小凹的比較難拆,不知道店家會不會算比較貴?
小弟的價格算是半買半相送,所以比較便宜...


fuzzyman wrote:
純主機推暫且不用更換...(恕刪)


暫時還沒有下一步的音響昇級計畫啦,最近已經花很多啦...
我看下一步花下去應該要10w以上了,主機+擴大機.....
不知道是不是拍照角度的關係,怎感覺車門內的防撞剛樑似乎沒有很粗..

好像只有那個細細、X型的鐵片....
bc5017 wrote:
不知道是不是拍照角度...(恕刪)


X型是電動窗升降機啦..

從照片中看到一根防撞樑..實際幾根不清楚..
