【沒知識DIY】有那麼簡單就脫光光直上? 中華三菱MITSUBISHI LANCER IO原廠松下音響換裝原廠歌樂旺CX501A音響主機

HELLO EVERYBODY
今天又要來DIY惡搞囉!  其實已經裝半年了有了

主角: MITSUBISHI LANCER IO
惡搞物: 原廠松下CD/MP3音響主機
升級物: 中華三菱車款用的歌樂旺 2DIN CX501A CD音響主機
疑問?: 2020了,車主怎麼還在換這落後無大螢幕的音響主機,殊不知現今買車就是要配大螢幕聯網功能音響主機阿! 尼工丟恩丟~
車主言:  習慣聽廣播+偶而聽聽CD,而且現在換大螢幕聯網主機還要1萬5上下,上有老父老母岳父岳母下有兒女旁有大小妻妾兄弟姊妹要養,我只能負擔這種無螢幕的主機阿 哭哭,也不用怕被偷,更不用怕新車加價好幾萬的主機一來當機/死機/黑屏/聯網不上/倒車顯影壞掉等等,廠商還會怪是你的操作問題,銷售前名的車怎麼會有問題啦
費用: 三菱車款拆下的歌樂旺 CX501A $1700,台製冷氣面板 2DIN用 $1100

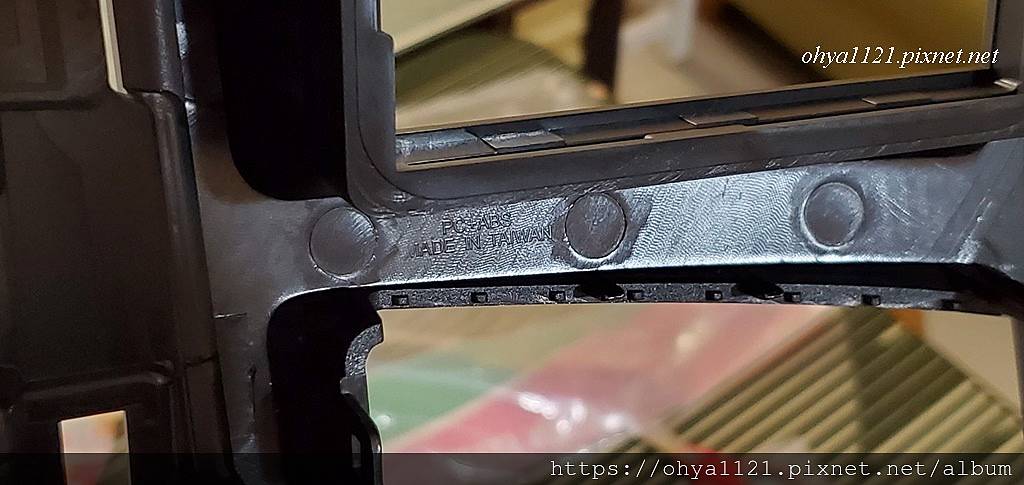

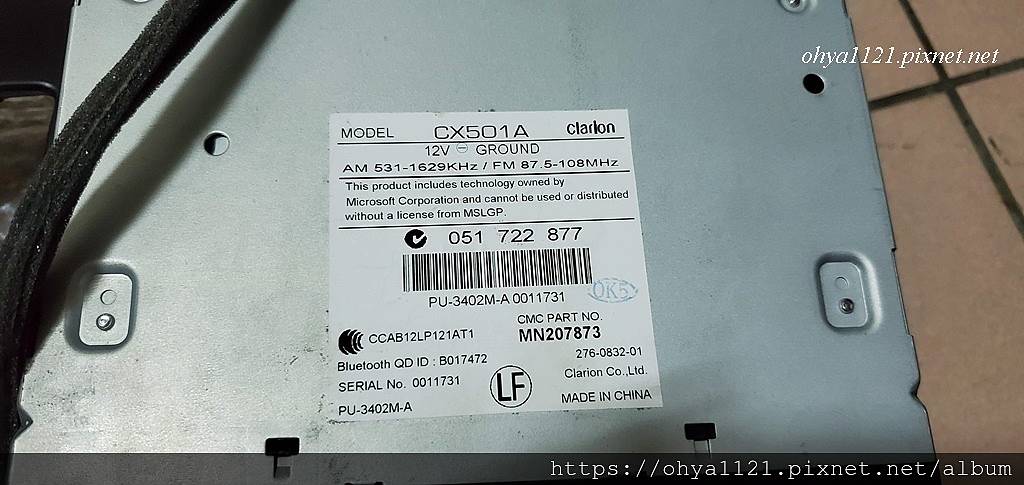

↓ 驗明正身 MIT

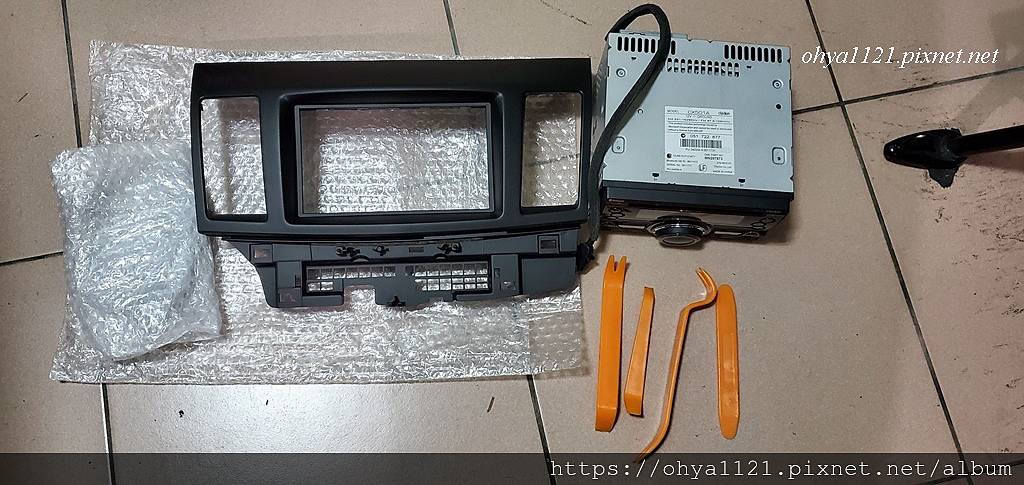

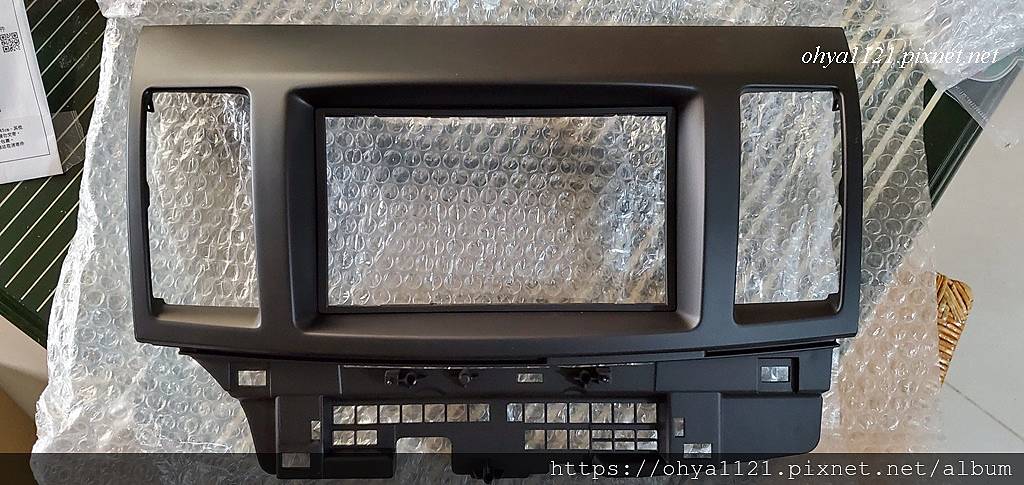

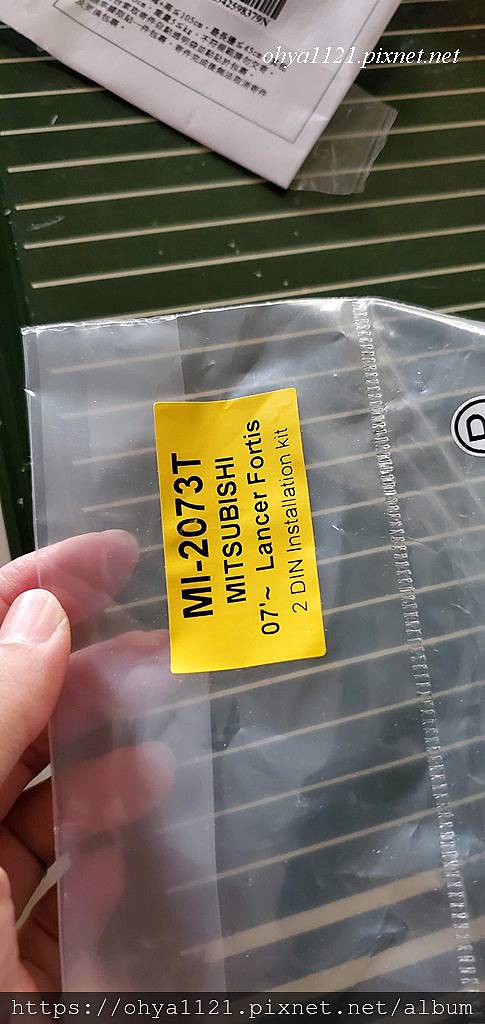

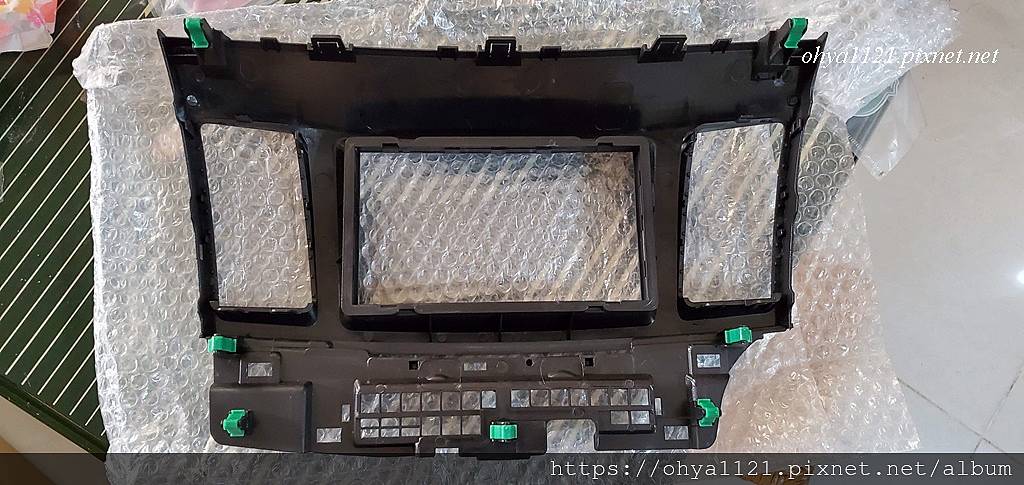

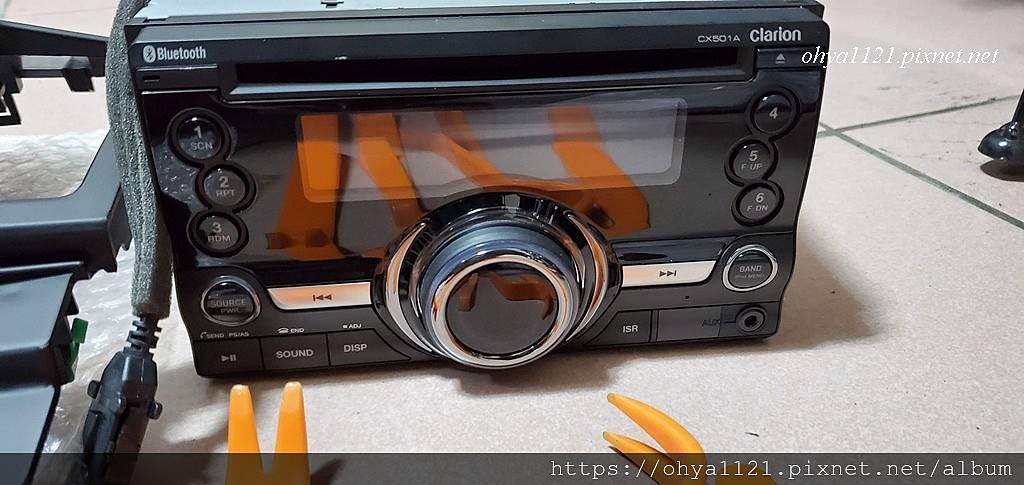

↓ 主機+面板一覽

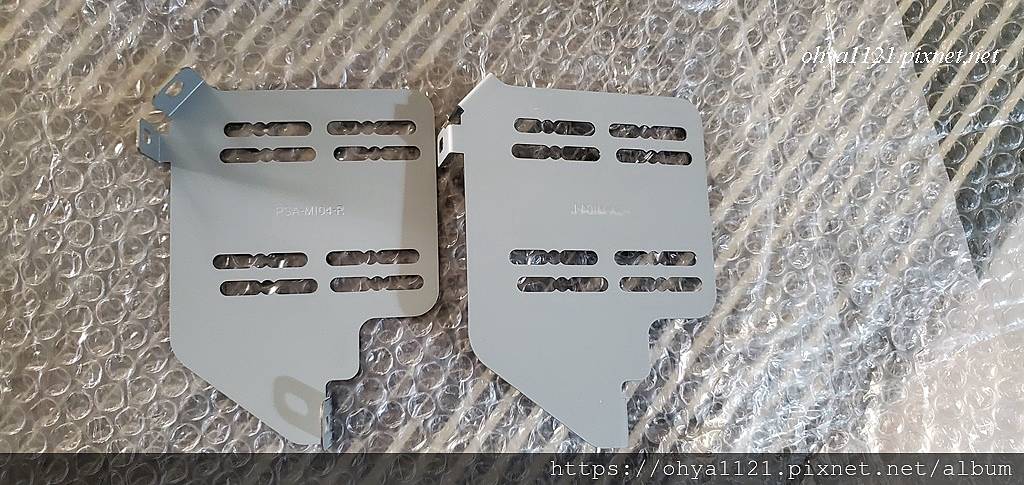

↓ 這2個鐵片是鎖在主機2旁的,原廠的不能沿用,但螺絲要沿用

↓ 中古品 有使用痕跡,現在還買的到又不貴很慶幸了

↓ 詳細規格可上歌樂旺官網查詢,主機輸出功率較原廠松下主機還大一些



開始施工

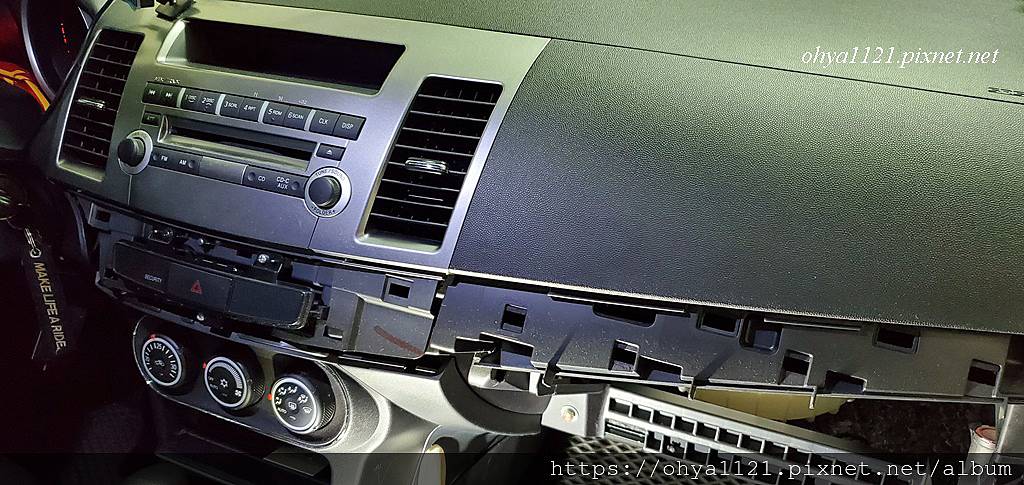

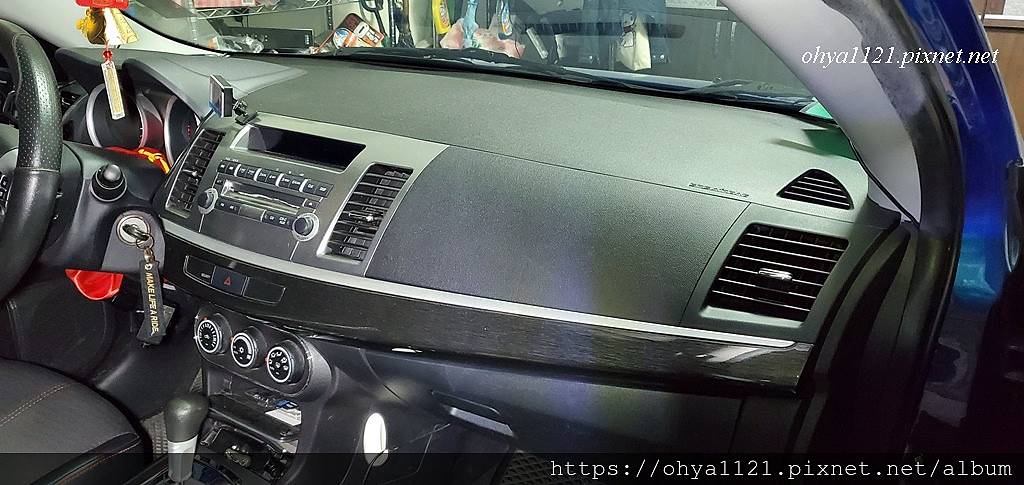

↓ 原汁原味一手男用車的中控台

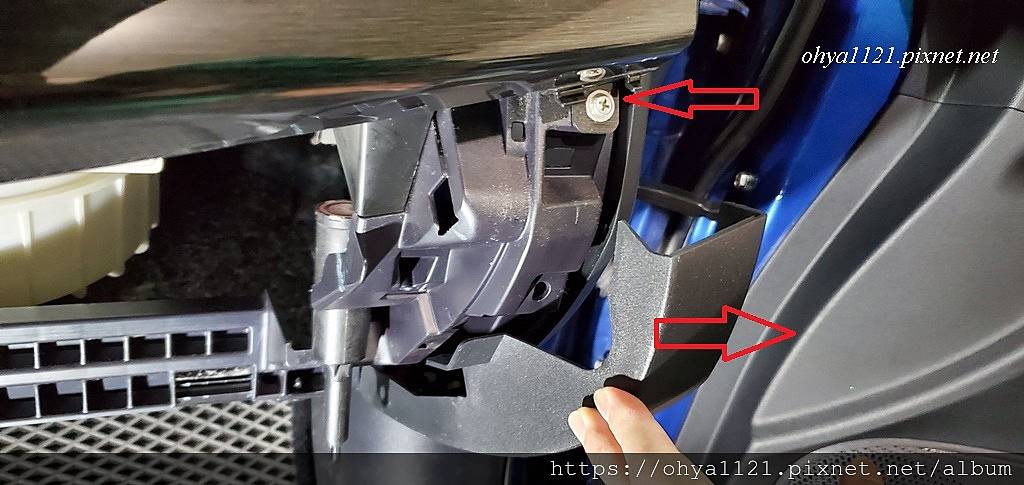

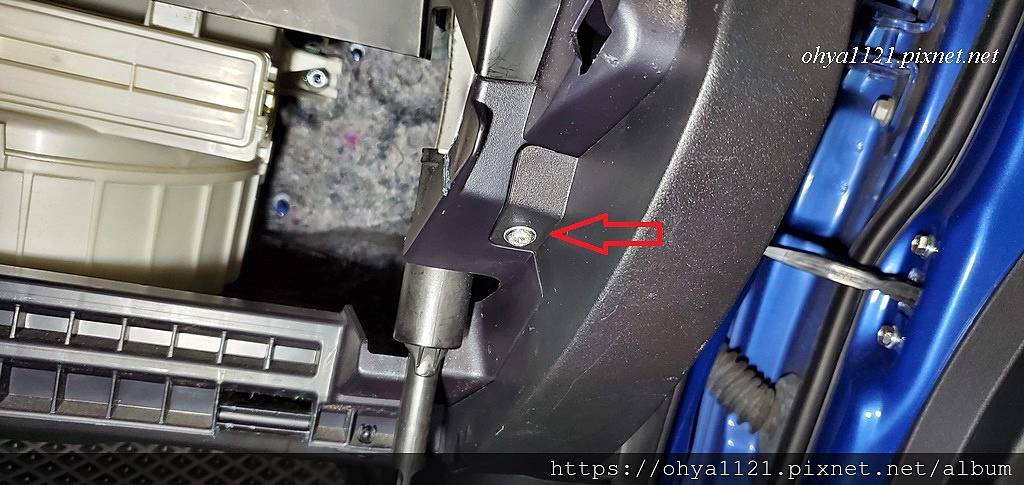

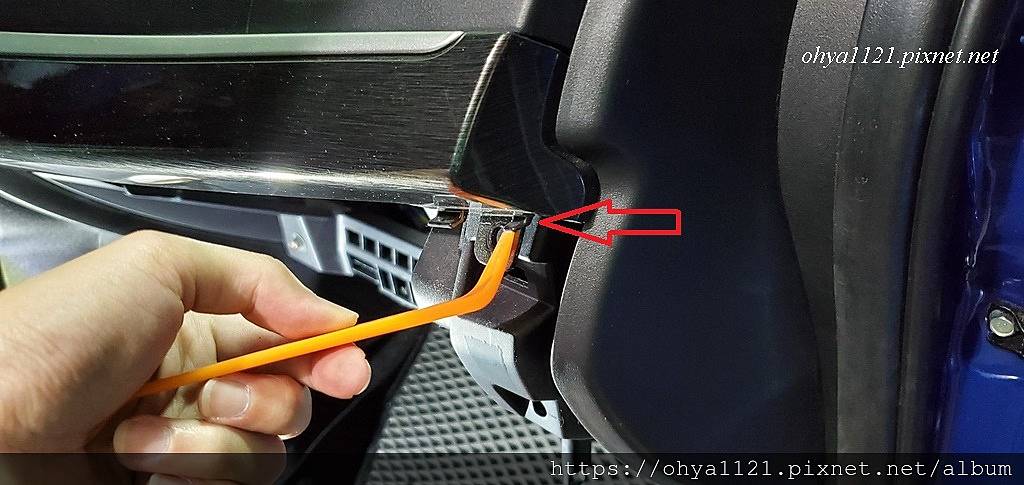

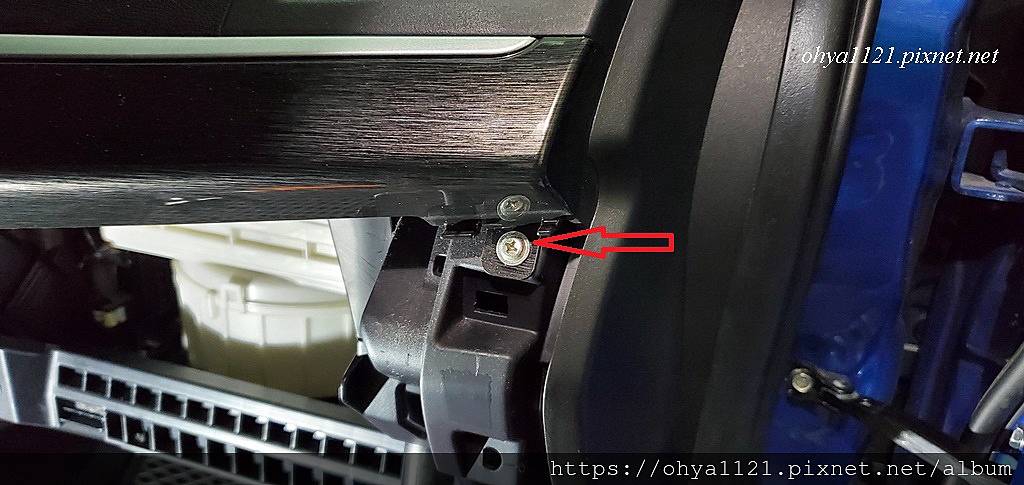

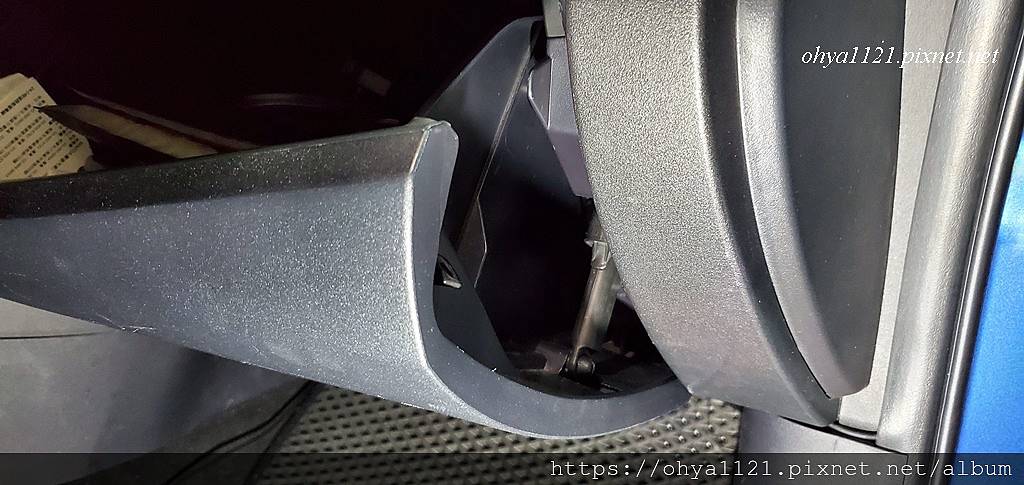

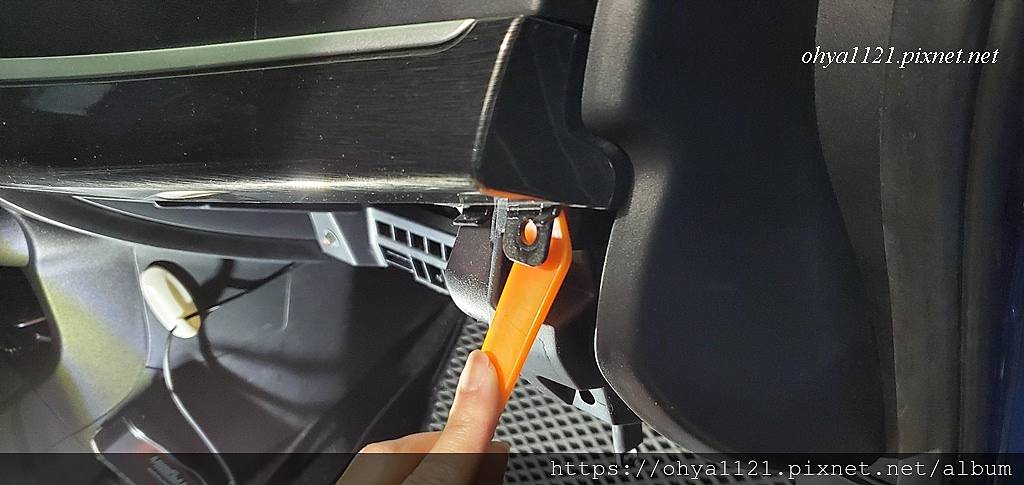

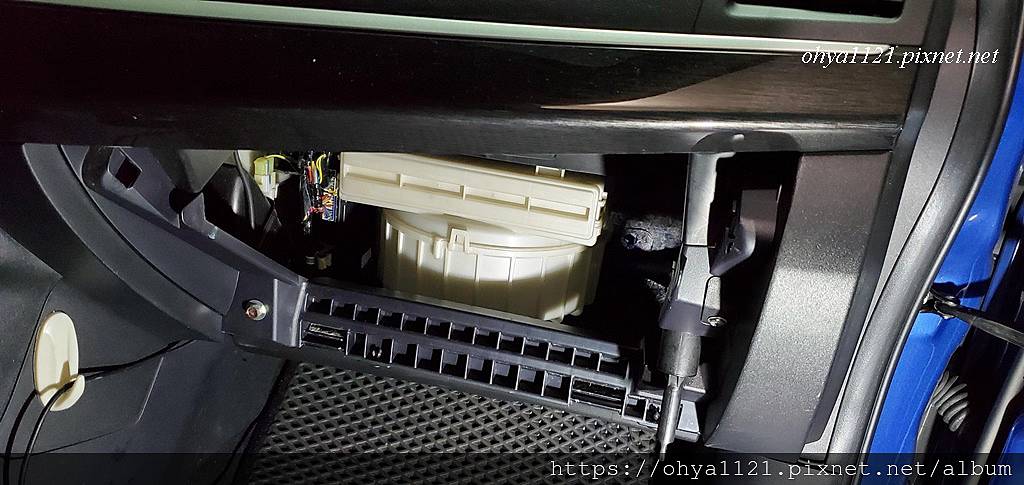

↓ 先找手套箱下手,接下來以圖說明。螺絲鬆掉後,不分哪裡的飾板,只徒手往下或往外拉即可

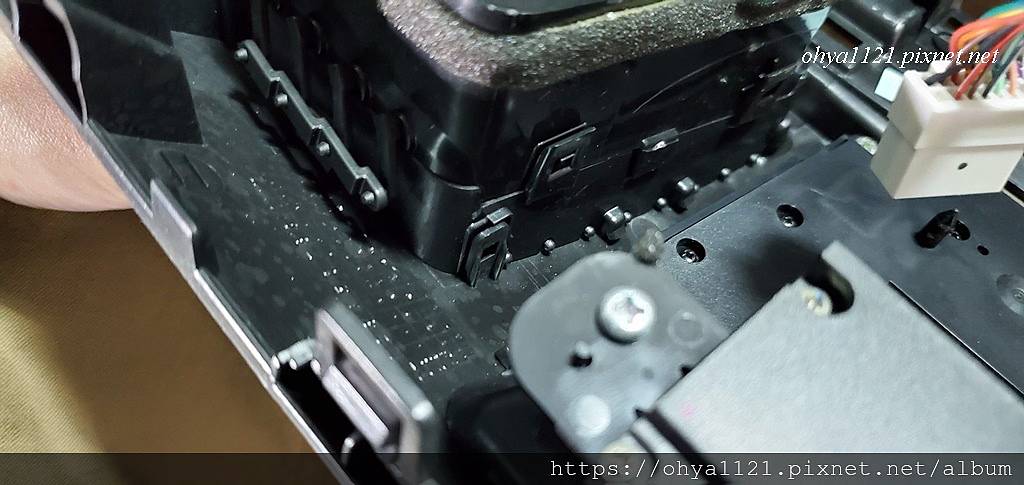

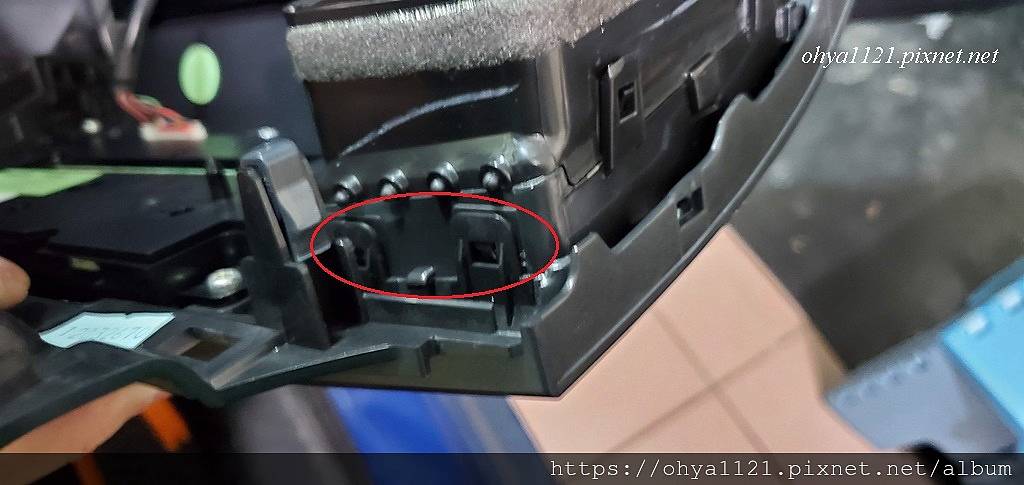

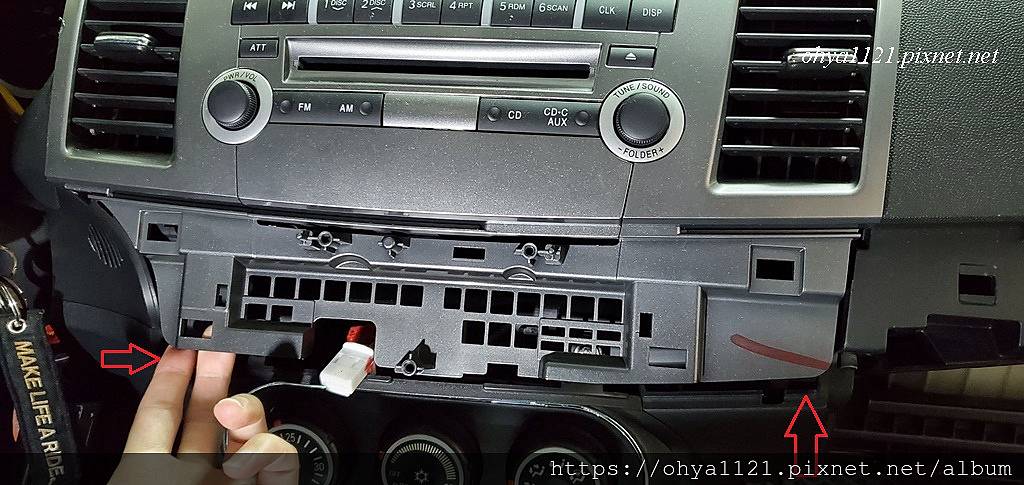

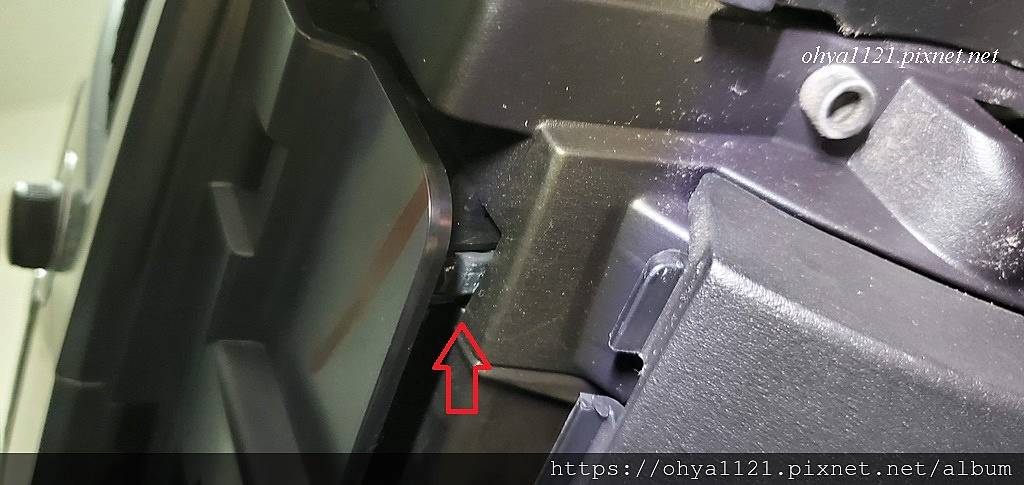

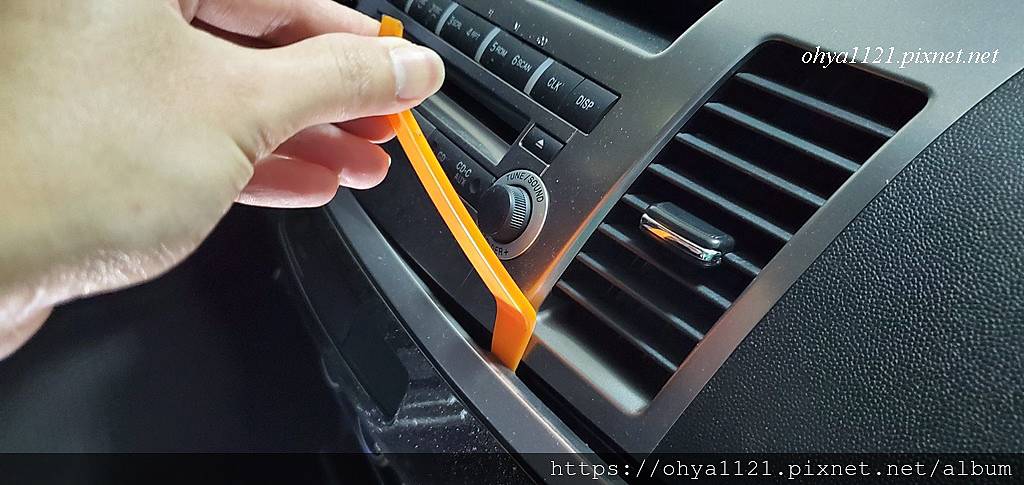

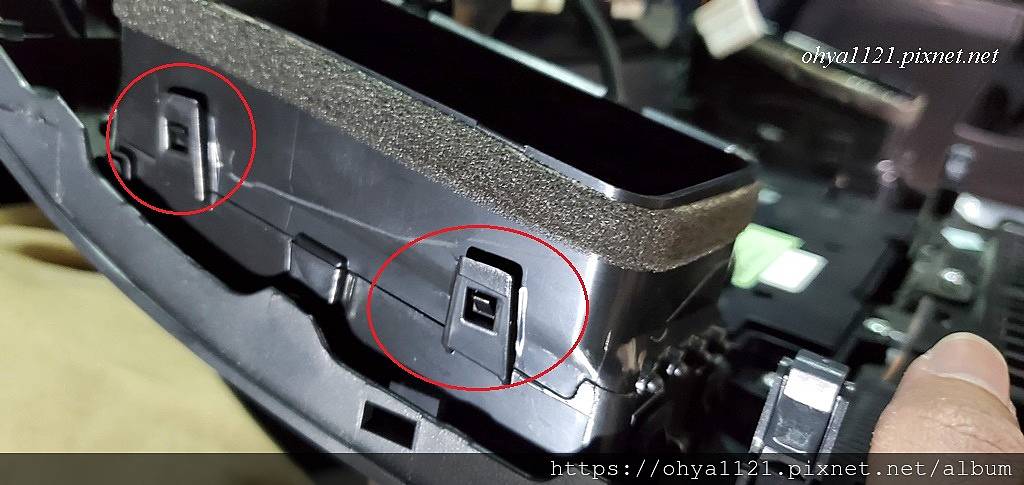

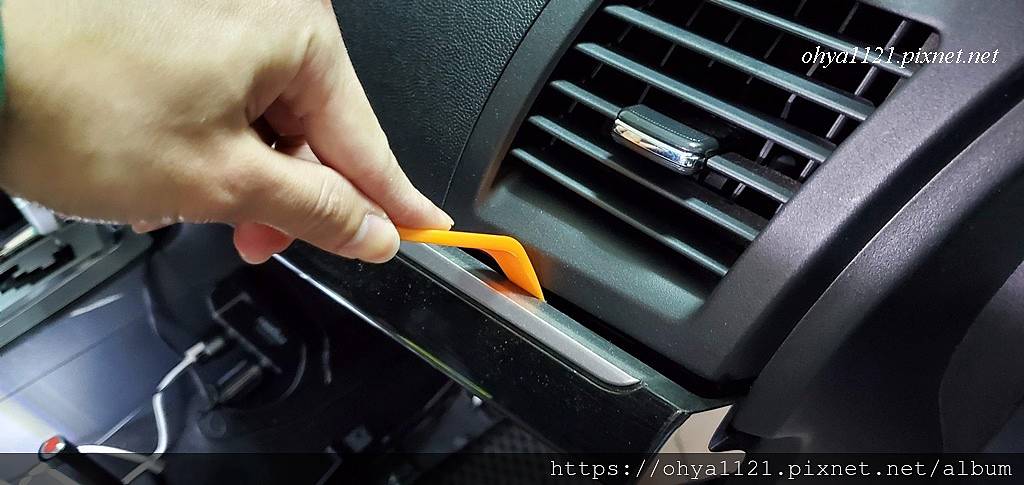

↓  這個位置是在中央右邊的冷氣出風口下方的卡榫位置,往外大力扳開,不用怕壞掉,反正都要換新的了

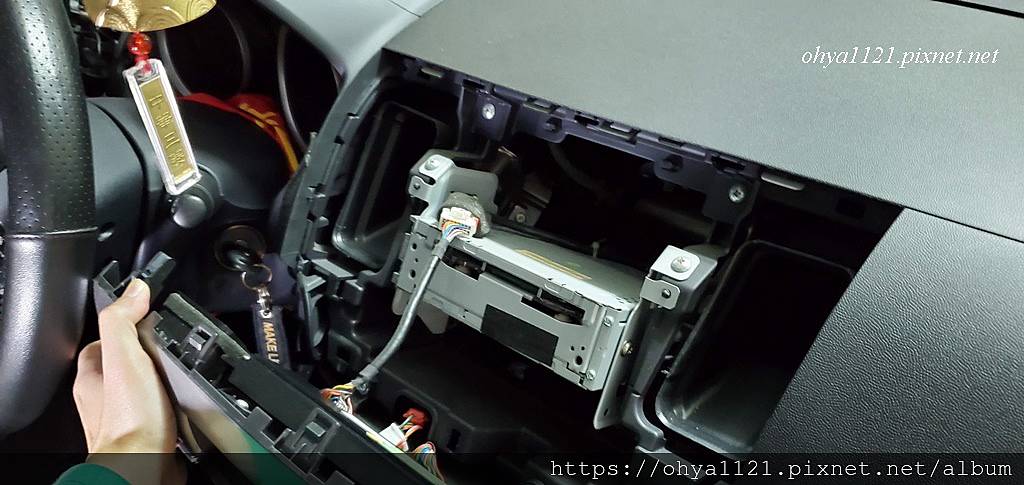

↓ 看到主機了,先記住原線組插的位置,為什麼? 當然是要記住線組是什麼功用阿,還有以防要裝回原廠主機才知要接哪

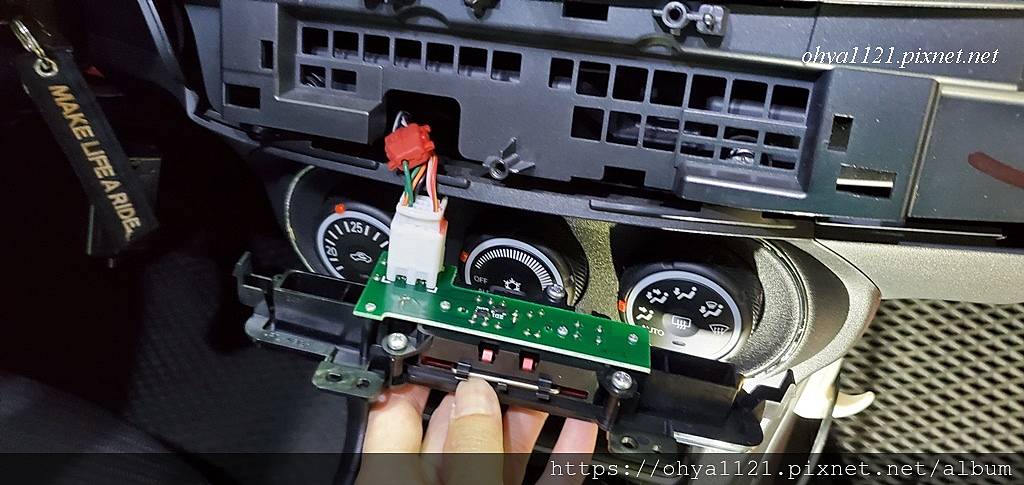

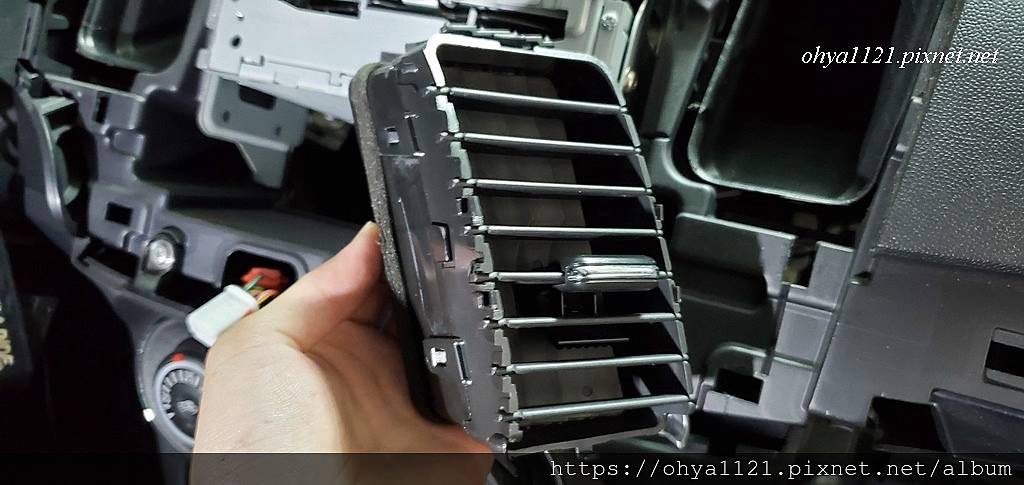

↓ 拆下冷氣出風口,要沿用到新的冷氣面板




↓ 看到出風口氣道了,順邊簡單的清一清灰塵

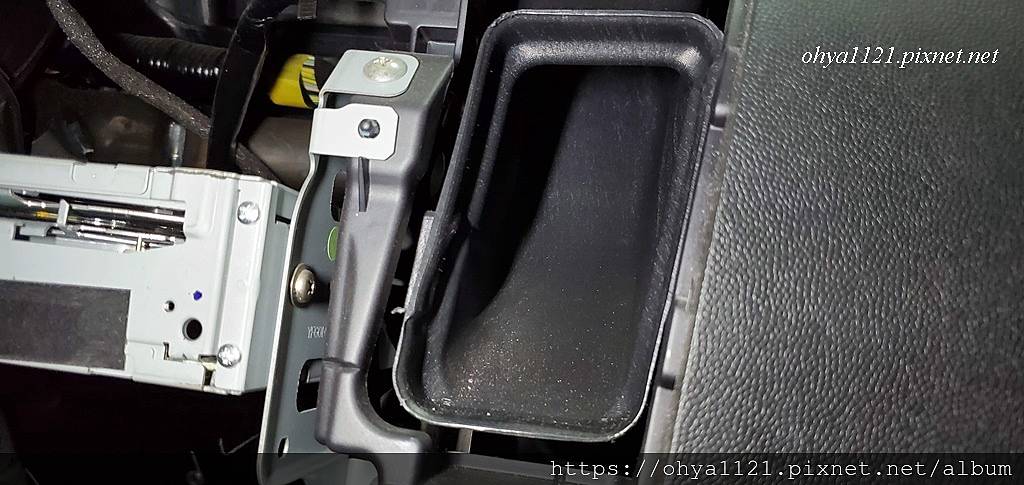

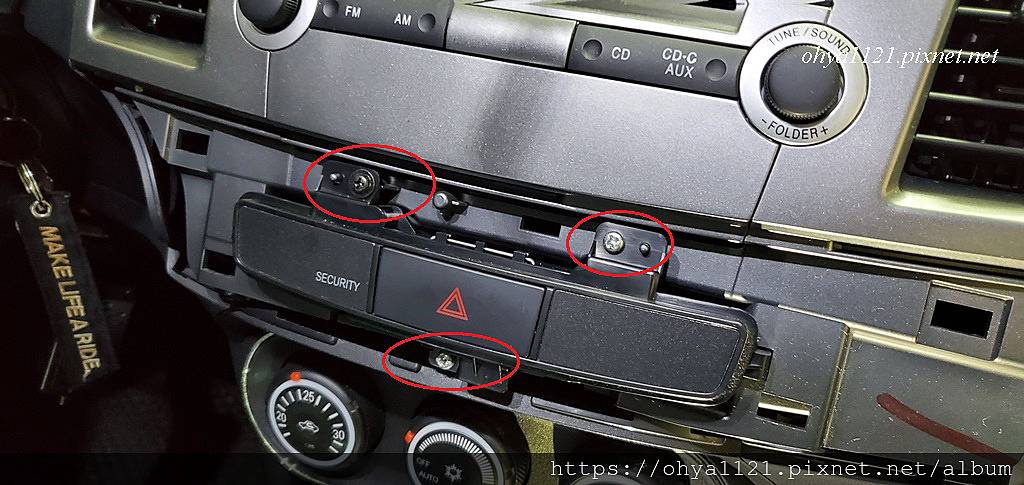

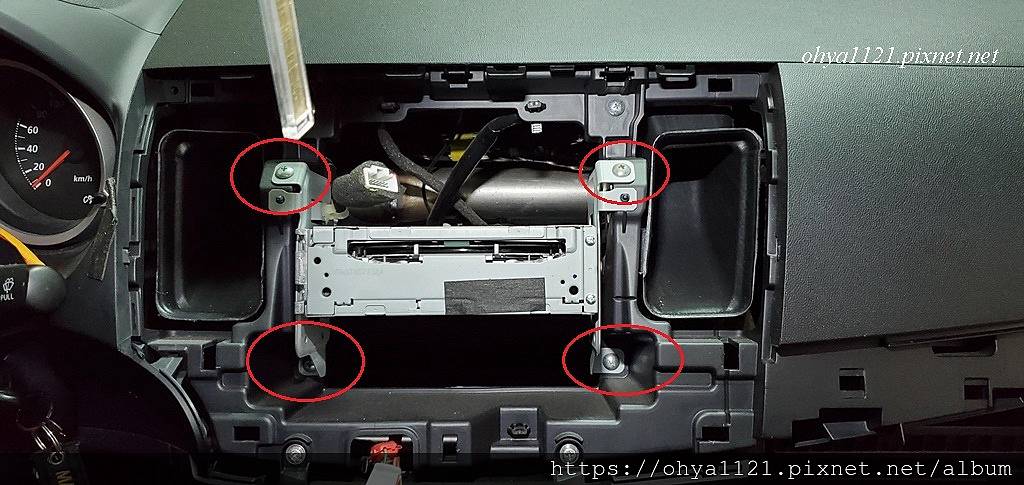

↓ 要拆下主機 共有4顆螺絲,拆下後就沒主機的事了,螺絲要沿用到新主機上

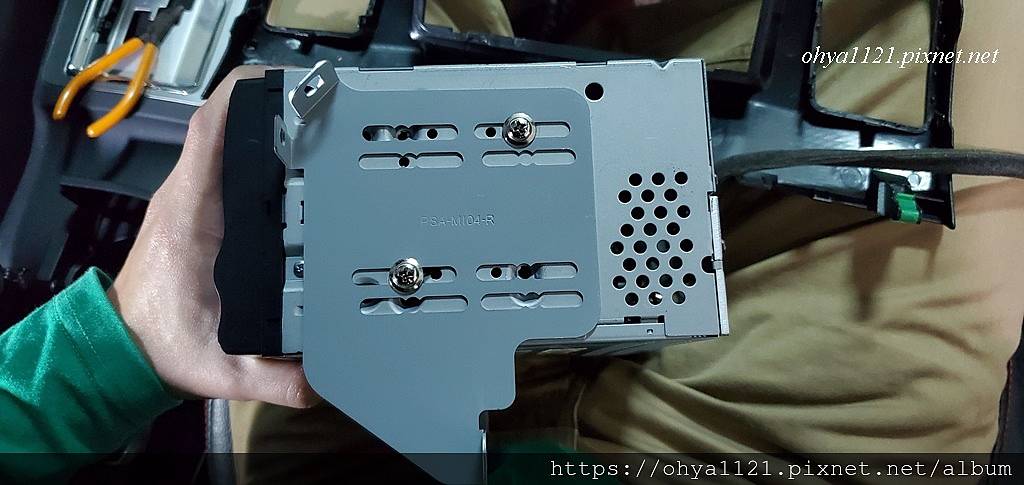

 ↓ 新舊主機2旁固定用鐵片,螺絲使用舊機上面的哦,這是鎖上歌樂旺CX501A的樣子,位置為示意,請依實際狀況鎖上正確的螺絲孔位

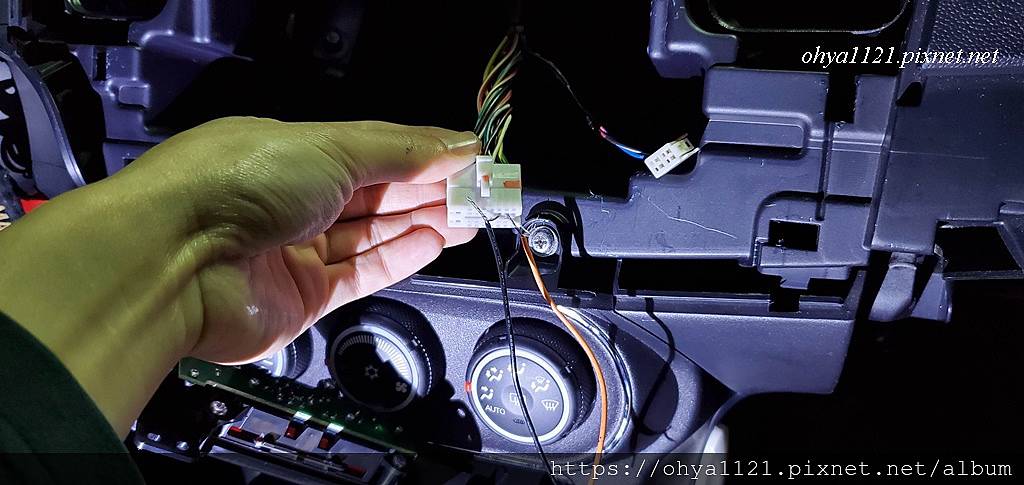

↓ 線組直上後,先假組合試機

↓  真心的以為就可以裝完收工,我好強啊!換上功率高一點的主機真的立馬享受高音質 動次棟次的震撼感,真心不騙,也總算可以用手機或平板播放巧虎/POLI/我兒子愛看的BLIPPI  ,再使用藍芽或AUX IN 用車上喇叭播放,BUT 事情沒那麼簡單啊

發生什麼狀況呢?
1.主機無法自動開關機
2.冷氣調整面板會微亮燈閃爍、主機關機後 背景燈微亮,無法全斷電
3. 冷氣調整面板需開小燈後,就正常亮燈無閃爍
經詢問主機賣家,本身也是音響店家,他說應該是電源線組要拔掉幾條,先試試小燈控制線,好吧 那先照做囉!

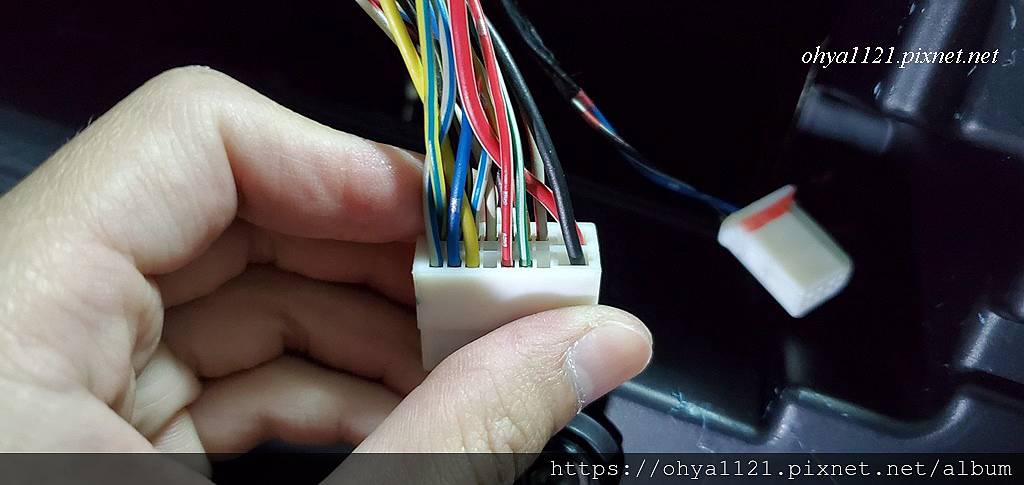

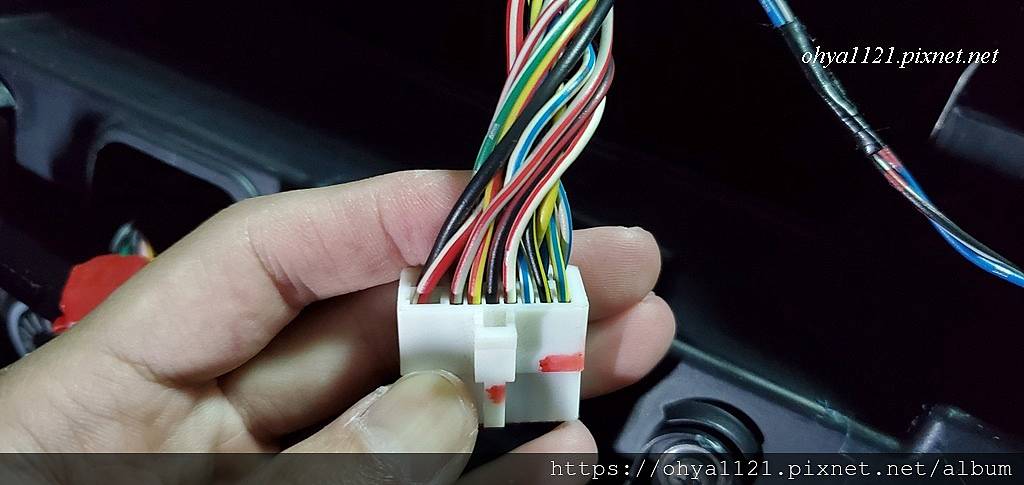

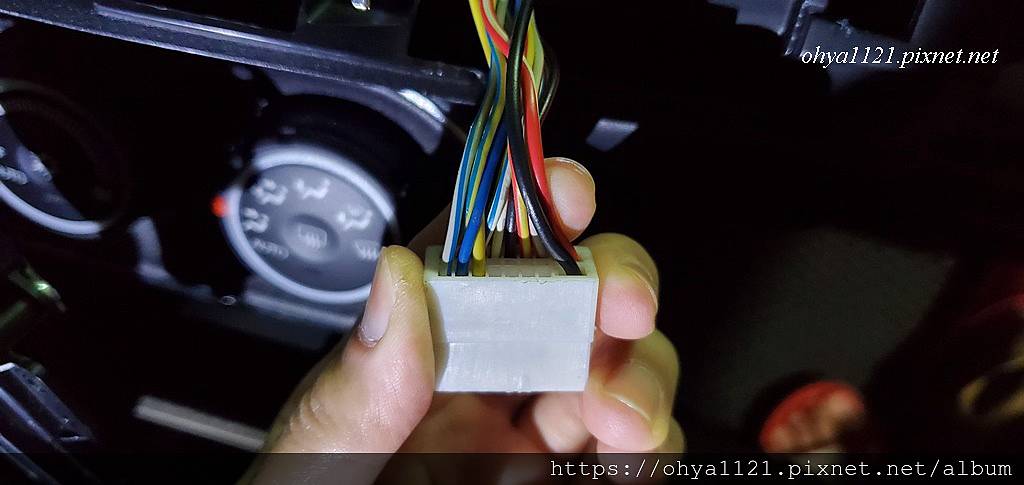

↓ 先來看看車上主機電源線組,看到線組花色就暈了,乾...這種花色跟國際標準花色又不一樣




就在搜尋電源線組跟主機腳位的相關文章同時,有一篇在MOBILE01 的文章裡,回文內容是關鍵 感謝再感謝,印象關鍵字是"OUTLANDER 10吋豎屏..."
找到文章後就開始準備退PIN啦,我堅持不破壞原線組,退pin 才會有後路

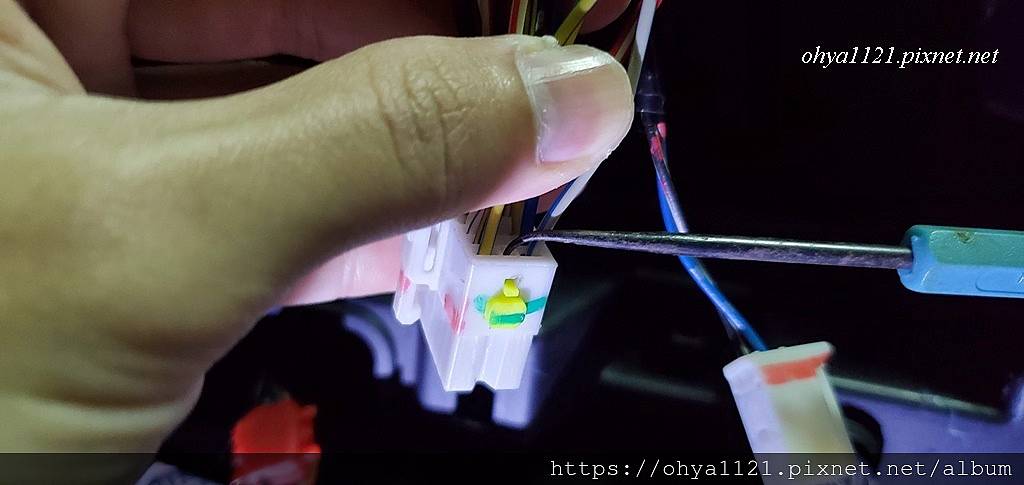

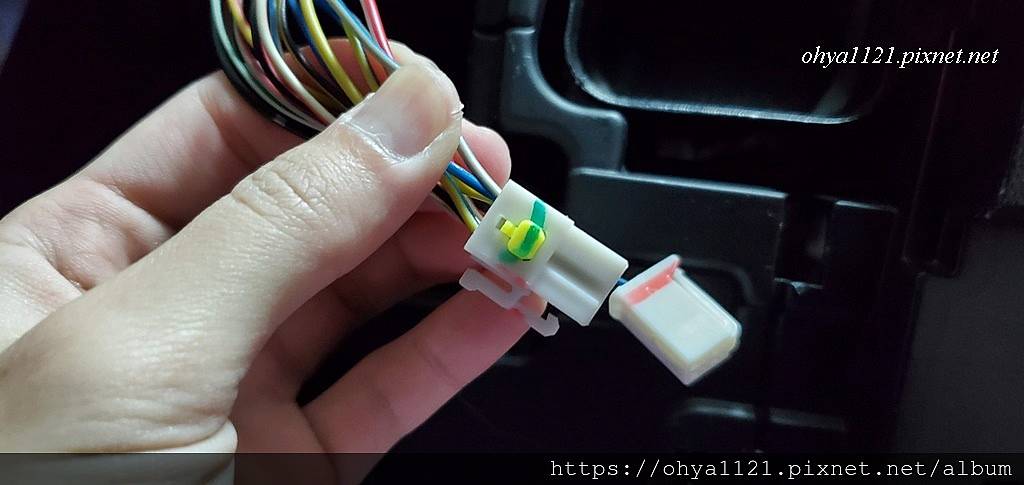

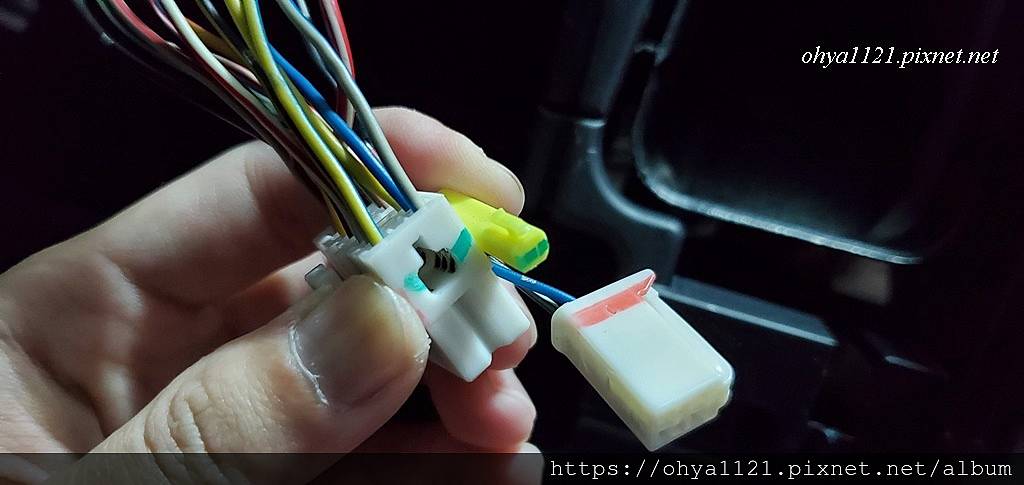

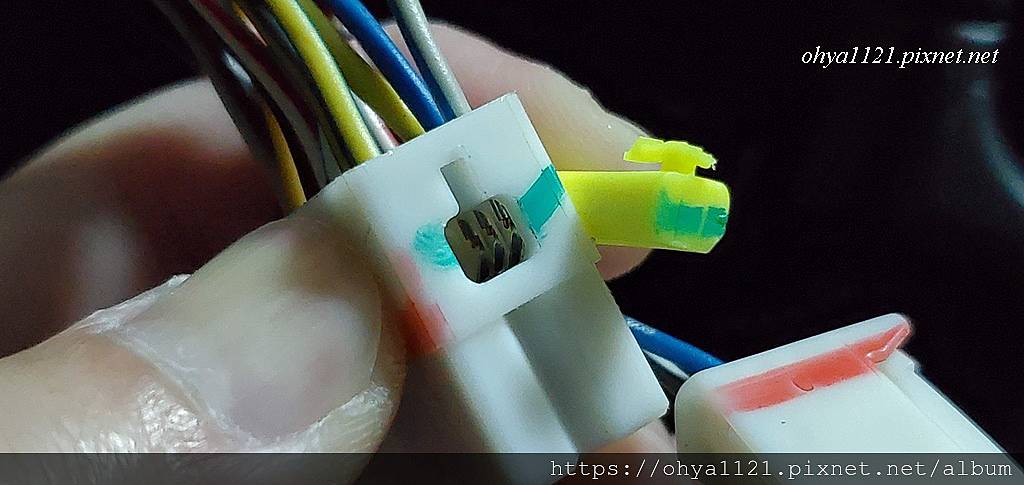

↓ 找到電源線組後,有出現下圖這個的話(黃色的這東西),應該算插銷吧,需要把這個拔出才能退PIN

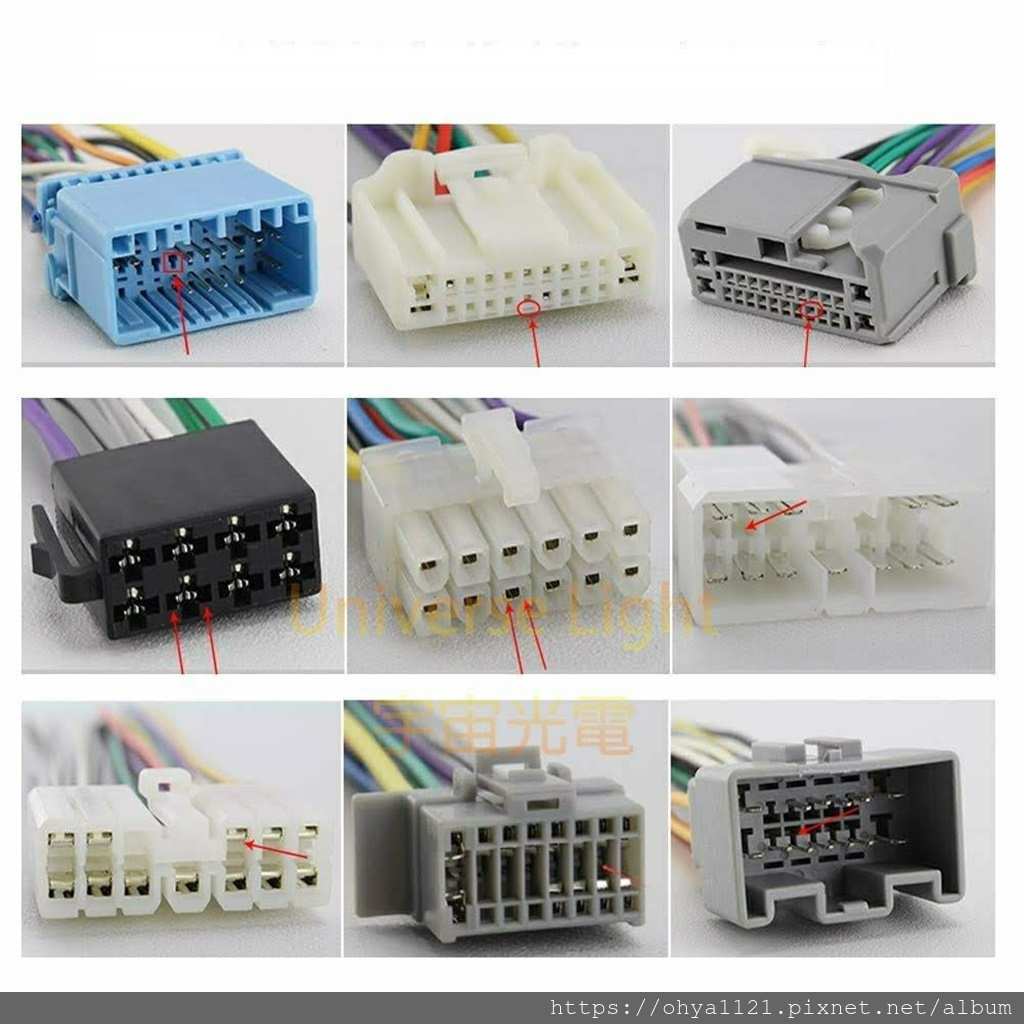

↓ 開始退pin, 首先要知道從哪裡退,搜尋到拍賣上有賣退pin針的賣家所製作的



   退pin 前也還要了解車上的電源線組的排列,可以上拍賣搜尋線組圖片來猜猜腳位或是參考下方簡易說明
↓ 要怎麼測試喇叭對應主線組的孔位呢?
1. 拿2條電線,2頭需露出電芯
2. 準備1.5V的乾電池(一般3或4號電池即可)
3. 2條電線分別插入疑似的2孔位,另一頭接在乾電池的正極/負極,正/負極影響喇叭的前後音什麼挖歌的,我也聽不出來,反正會有聲音就是了(依~的音 不大聲哦),不用管正/負極要接哪條線,只要能判斷出2孔對應哪個喇叭出聲就好了(詳細判斷還請自行上網搜尋)

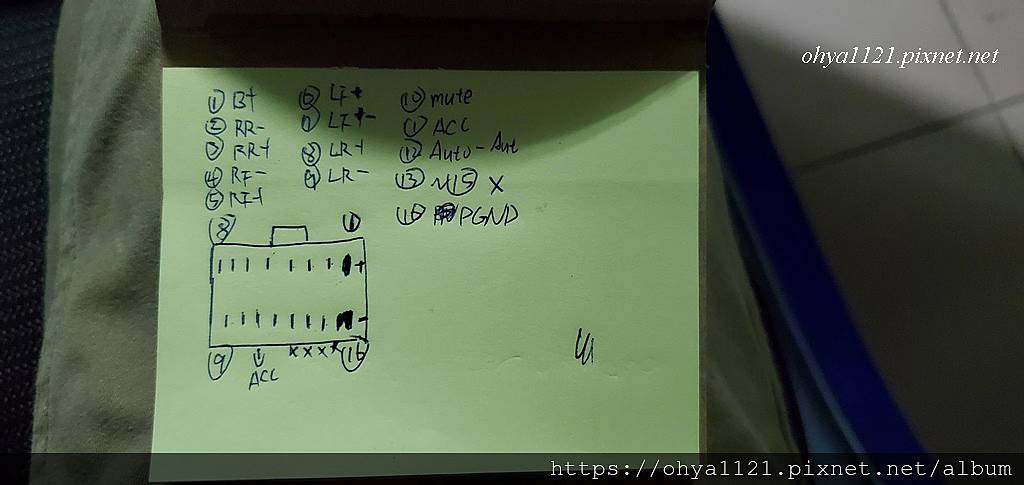

↓ 測試一下後,手寫紀錄腳位(字我自己看得很懂就可以了)

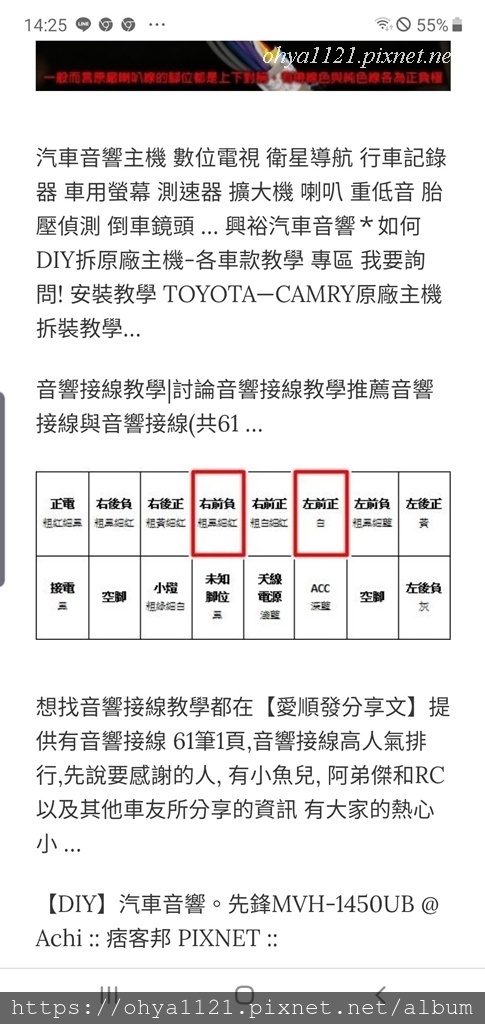

↓ 換找主機腳位,下圖是我自己找的,本來有找到跟文章內一模一樣的資訊,但是要找第2次就遍尋不著了。我就是要放我自己找的

↓ 研究一番後,上圖找的腳位是母頭,也就是電源線組,所以對公頭的話就要相反方向,喇叭正負極我很不確定,但也不影響功用

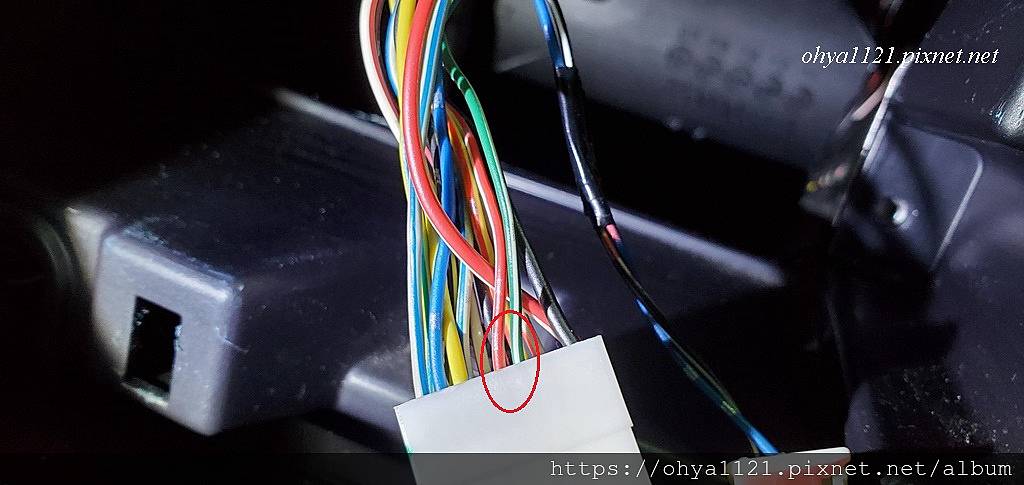

↓ 找目標退pin ,找到綠白 跟紅白線,退出就行了。

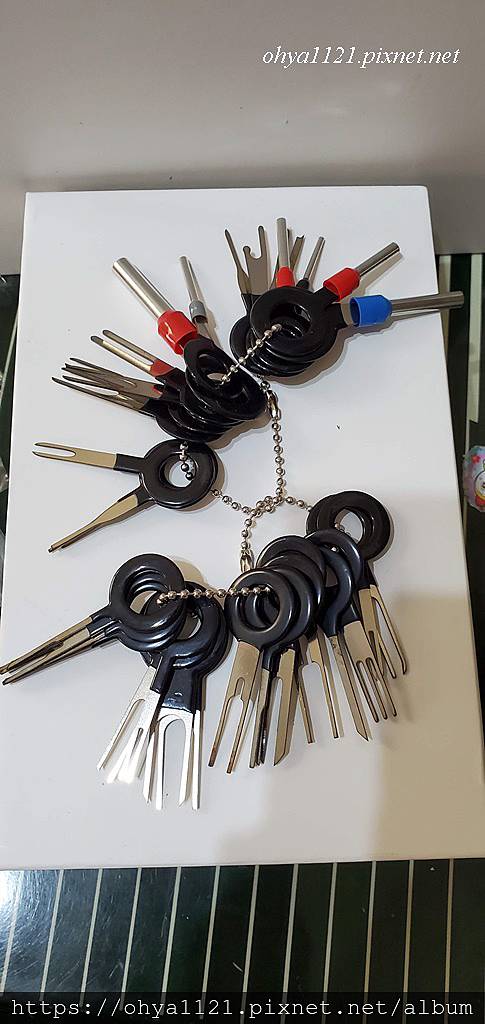

↓ 在上面的說明中,要拔除電源線組插銷的圖片中,有出現一支藍色的退pin 針,但是它太粗了,被我硬搞下尖頭斷了...工欲善其事 必先利其器,立馬網拍下標一組小型的退pin 針,真的建議會需要用到的人買一組咖錫在
等這組買到再施工,又已經過了一週了...

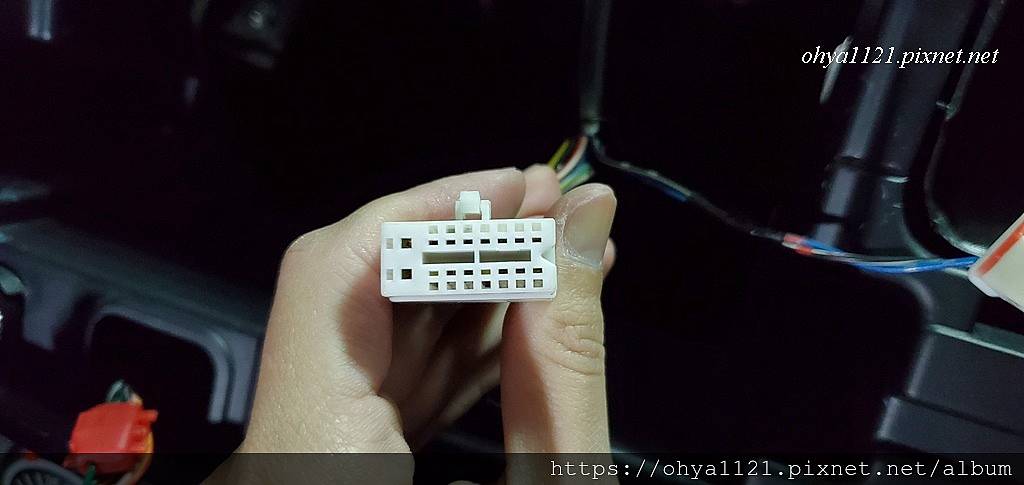

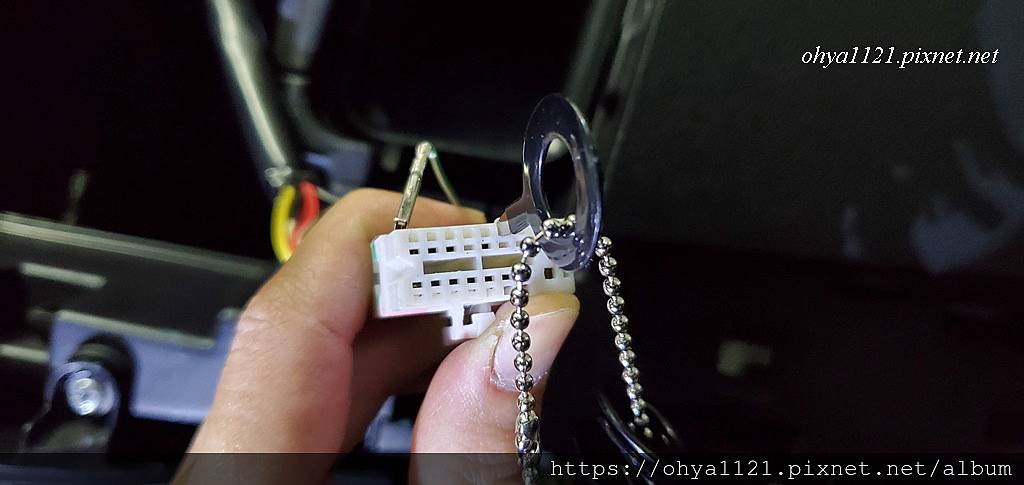

↓ 找一支適合的朝著正面插下去(參考照片位置)

↓ 真的要很出力~然後會聽到很小聲的類似"科"一聲,5秒解決,2腳共10秒,此刻我等了一週啊~

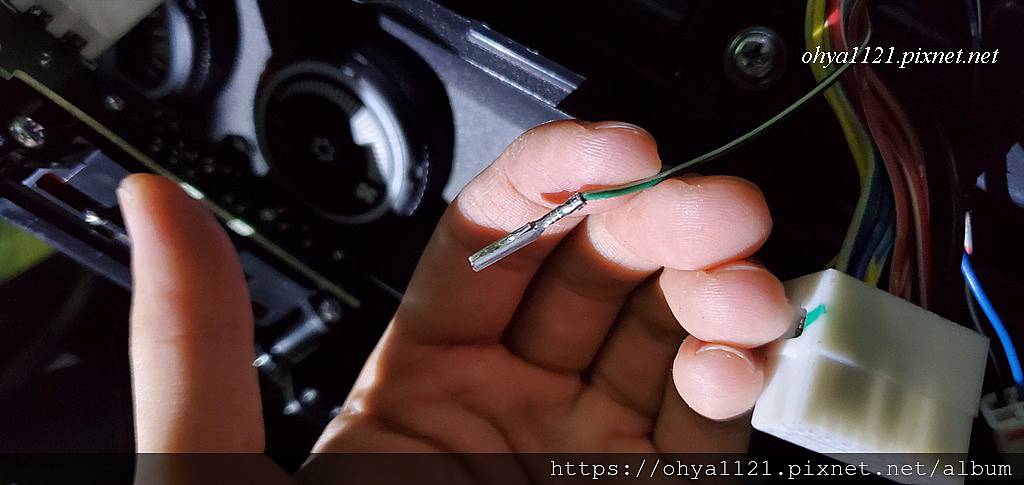

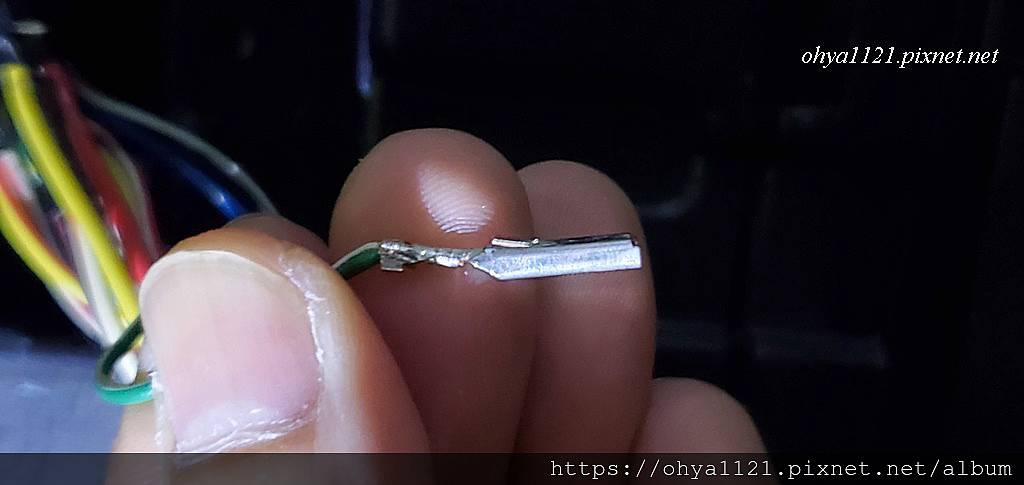

↓ pin 的樣子

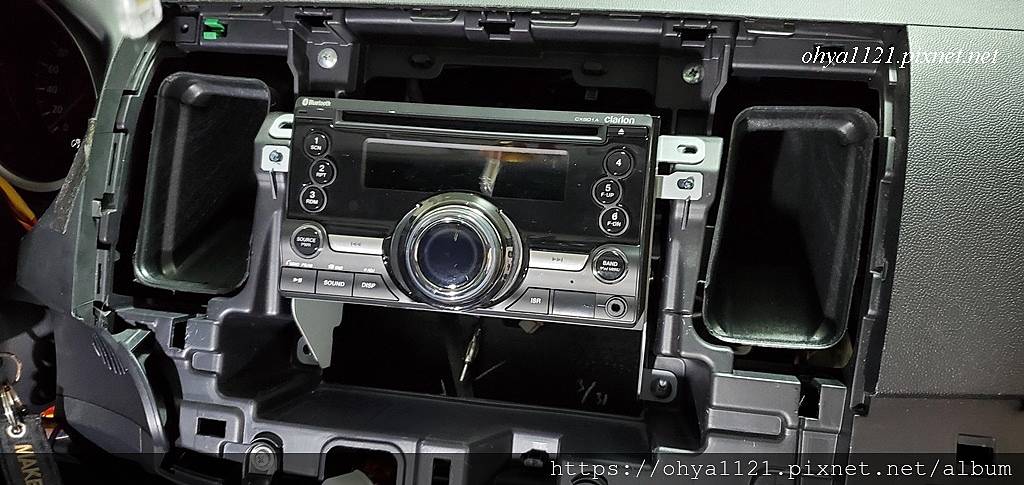

↓ 完工就如照片樣,接著就等不及的趕快再插一次主機

↓ 只要拔下電源線組,就一定要手動再開機才行,確認作動正常,燈號正常亮起與熄滅後,就~大~功~告~成~了~

↓ 完工照,確定完工才能復原,不然會後悔的



後記

(詳細的音響操作 youtube 搜尋都會找到教學)
為什麼選擇歌樂旺CX501A, 藍芽功能/USB /Aux in 三種都有,加上我堅持要可以播放CD,這台剛好滿足我的需求。
之前爬文也有看到車友對這台評價很好(當初配在Lancer  sportback) 優點在於有藍芽/usb /Aux in ,再者是歌樂旺自己也有放貨在外賣,想必這台並不只是交給車廠那種簡單貨吧!
以前就聽聞單換主機就能讓原車音響有升級的感受,歌樂CX501 的文宣提到晶片好像很有一套,一堆高低重低音之類的可調整性較多,動次動次很有感也不太會破音,確實讓車上的喇叭找回自信
當初的new coltplus/2014小改款的lancer,配這主機真的是賺到,不用還能外賣,哈哈哈~

有人可能會認為說,既然要換,幹麻不直接換安卓機?
1.預算就是有限
2.我沒有強烈的需求,導航PND我有、倒車顯影我有、行車紀錄器也有、4G上網看影片有手機有平板還高畫質
3.手機google map 跑得比較快
4.無螢幕主機可靠性佳

此台主機有一個不能接受的小缺點,LED 面板顯示會挑角度,後座乘客要看時間需要找角度,不然看到的會是一片面板呈現死機,就像是手去按計算機的面板那樣
2020-06-27 14:36 發佈

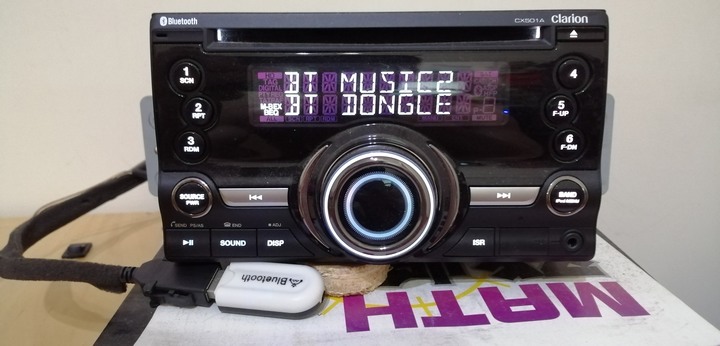

這台我有 但是從車上拆下來 放在工作桌上聽的.. 不建議用它本身的藍芽2.0版的 收訊/配對不優, 我是外加 USB 4.0藍芽棒, 配對快 音質佳..


karnce wrote:
這台我有 但是從車...(恕刪)

舊機有想過當家中音響,但電源線組跟轉接線不便宜啊! 請問你是怎麼接線的?
我用aux in次數較多,藍芽設定有點複雜就很少用
有用過幾3-4次藍芽,有次出現頓點,但是在山區跟隧道,那次跟網路收訊有關

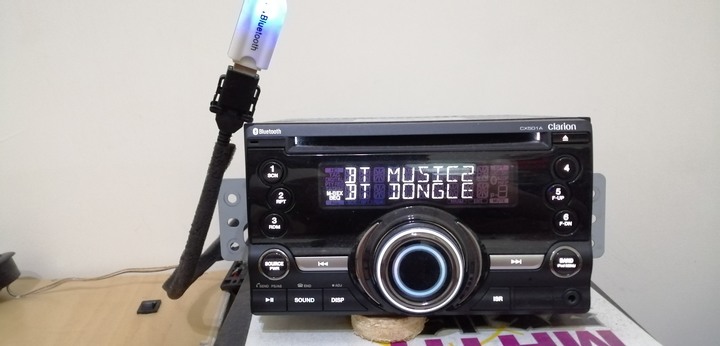

電源部分使用一顆12V/5A 電源供應器, 喇叭接線 就直接按照你如上PO出的接線圖接上即可..內建的藍芽2.0配對過程複雜 而且2.0版傳輸速率慢,常聽到一半開始出現斷斷續續不連貫的音頻,就會想把它關掉.. USB4.0版就不會有這問題

主機後方接口 PIN頭 通常是"公頭" 若只要接2支喇叭, 去買幾條母PIN頭 含電源部分,插上後測試OK 再用熱溶膠點上防止鬆脫/短路..
karnce wrote:
電源部分使用一顆12V(恕刪)


感謝回覆,我需要再研究一下怎麼買零件,若零件+喇叭費用比買床頭CD音響差沒一半價,我會直接放棄
亂搞不專業又不負責任天地 ohya1121.pixnet.net/blog
大大您好,我最近也跟您一樣換了一台cx501a,我是2011鯰魚,有方控,但換了這台主機方控沒地方插,想請教大大的方控怎麼接線的,感激不盡
carter0198 wrote:
大大您好,我最近也跟(恕刪)


我原車就沒方控了,無法幫助到你! 似乎只能廢掉,不然就需要一個代價透過轉接恢復方控

我在blog也有回你囉
亂搞不專業又不負責任天地 ohya1121.pixnet.net/blog
