我的Eclipse Cross改善記錄 6—電子後照鏡



其實在買E.C.之前,最先想到要裝上車子的就是這個電子後照鏡了,所以很早就開始做功課了,台灣主要就是PaPaGo跟阿格斯系列了,不過不管哪個廠牌,價格都是10000~30000間,而且這兩家都有同一個問題,就是除了鏡子之外後面那跟連到擋風玻璃上的座也要一起換掉。但是我們E.C.後照鏡的座是連接到FCM鏡頭盒子裡面去了,這個我就不敢亂動了,加上國內的產品太貴,所以我就開始往淘寶去尋找。

在對岸這種產品叫做”流媒體後視鏡”,哇靠!!功能可多囉,導航、音樂、倒車顯影、行車記錄、還可以插SIM卡上傳影像或是聽串流音樂。不過這些都不是我想要的功能,我完完全全只想要一個就是當後照鏡用就可以,其他功能不用都沒關係,最後我找到一個最接近的產品-捷渡D800系列。最新的好像是D860,我是買D820啦!畢竟新的多出來的功能我都不需要。

淘寶買很簡單,但是寄不進來,因為裡面有電池,第一次集運還被退貨,後來是找剛好在大陸的朋友幫我收件,然後手持帶回台灣的,總之帶回來之後就自己施工啦!其實很簡單啦

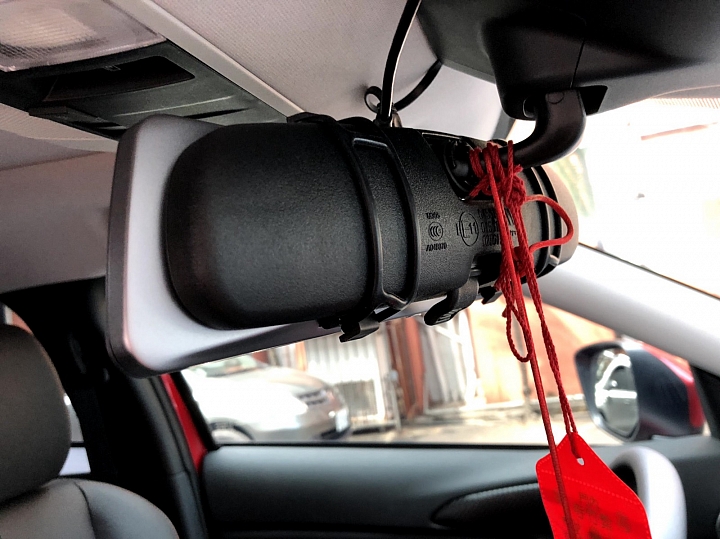

D820是綁在原有後照鏡上的,有人說久了會鬆掉,鬆掉就再換橡皮筋就好了

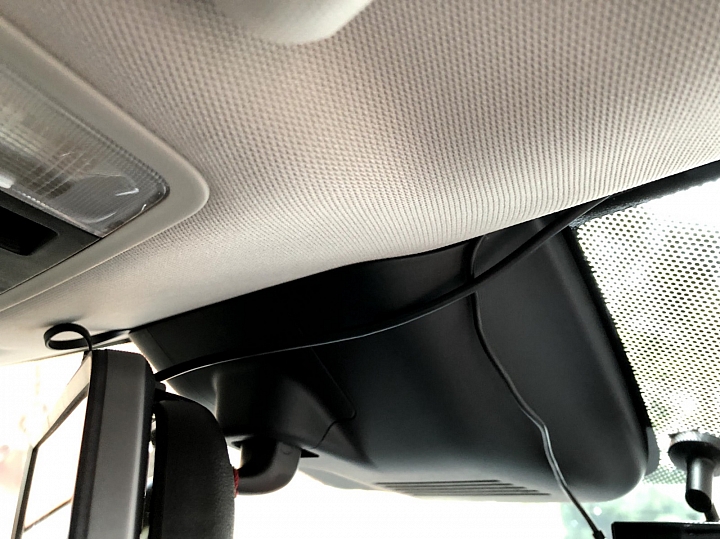

一開始笨笨的直接讓線裸露,後來發現可以把FCM鏡頭後面那個蓋子打開,把線放進去,就可以走線走的很漂亮

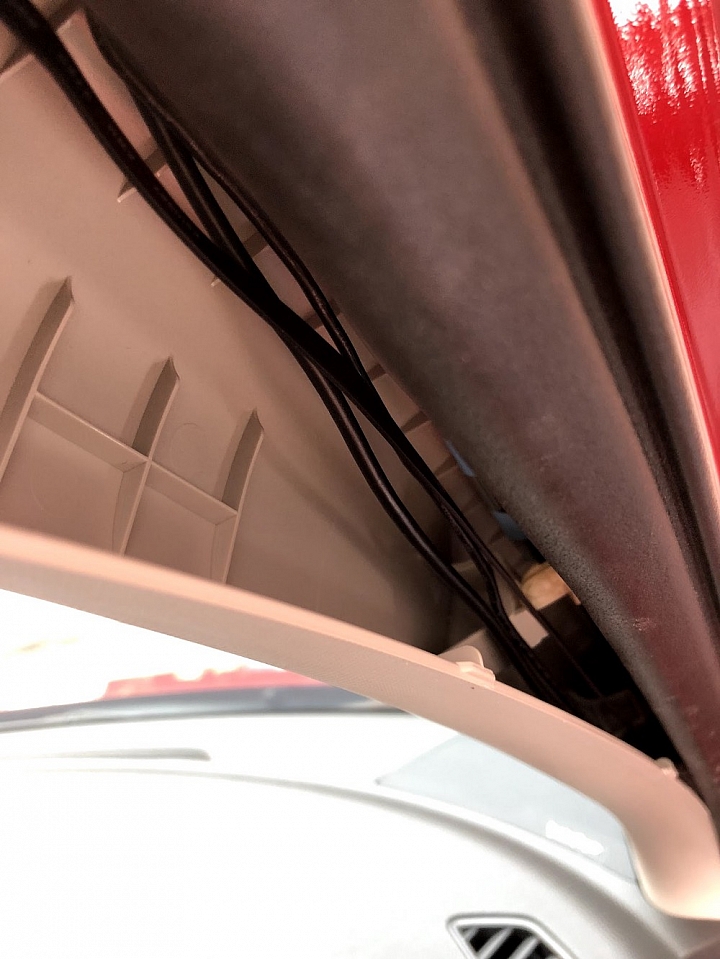

把電源跟後鏡頭訊號線延著A柱藏好,A柱可以拉開以確實把線藏進去

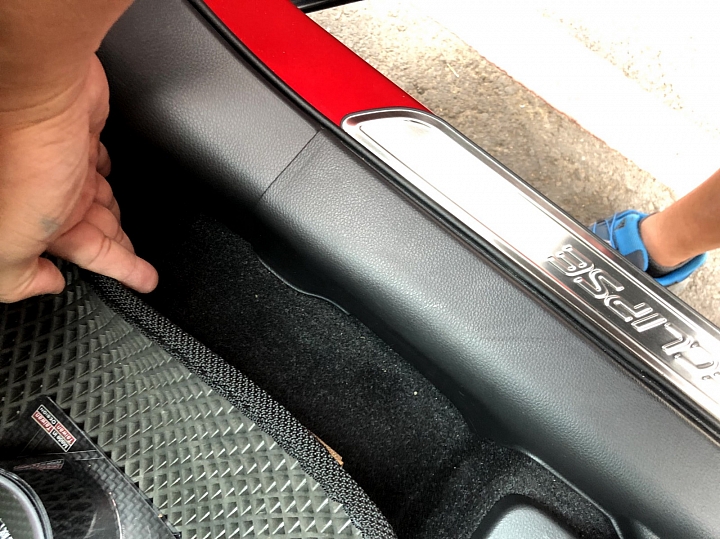

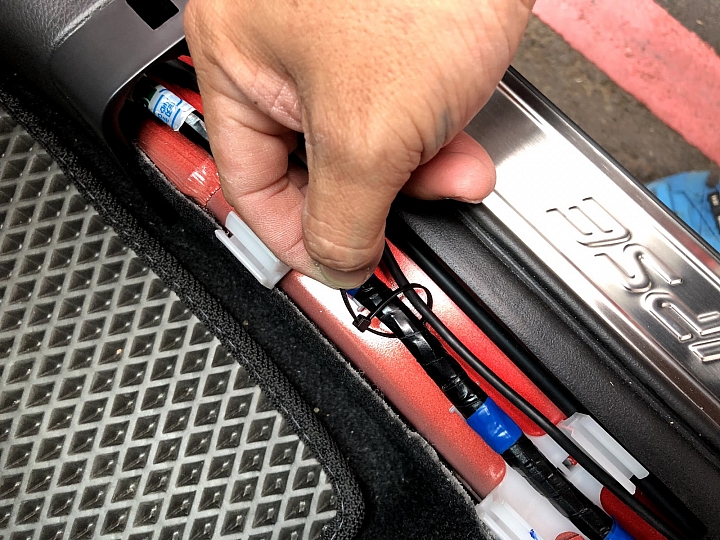

過了A柱其實有兩種方式,我自己第一次自己裝是走底板那邊,結果搞到線差點不夠長。後面幫朋友裝他的時候都走上面頂蓬那邊了,長度多很多走底下的話要把蓋版打開,你也可以用塞的塞進去


我是用束線帶綁好

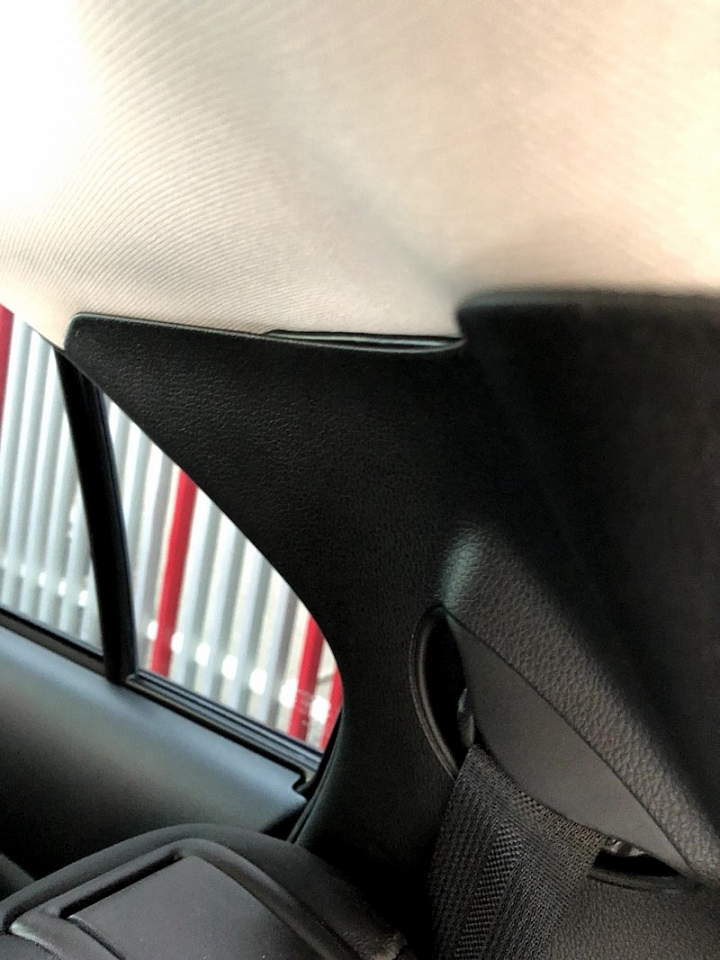

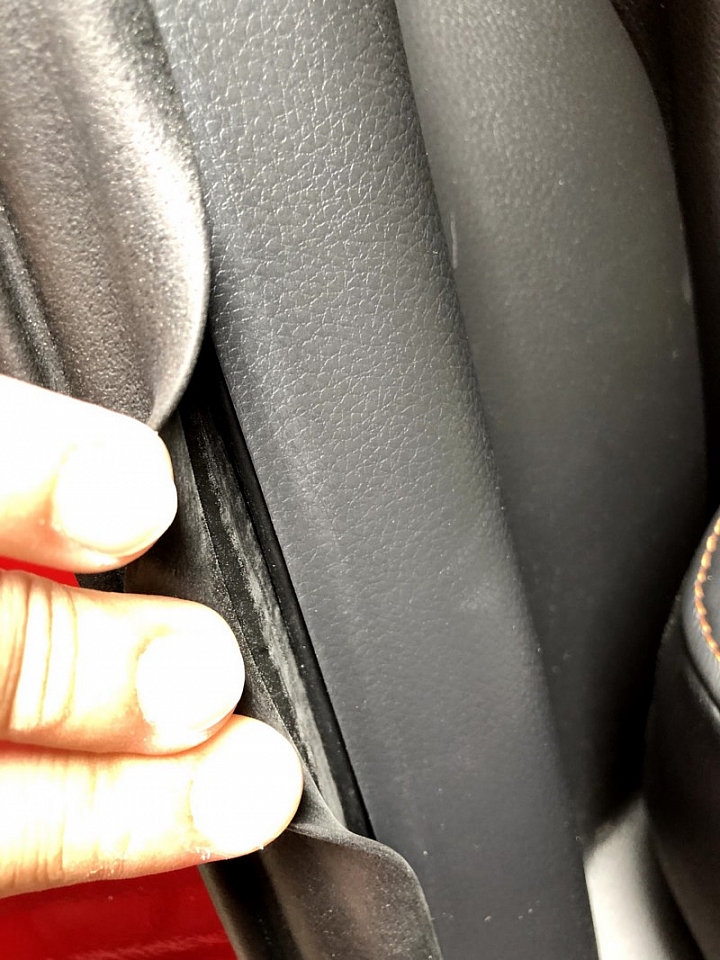

後座側邊把防水條打開可以藏到塑膠縫隙裡面



往上走到頂蓬跟後面(因為往下又往上,所以後攝影機的線長度才會差點不夠),這邊也要塞進去

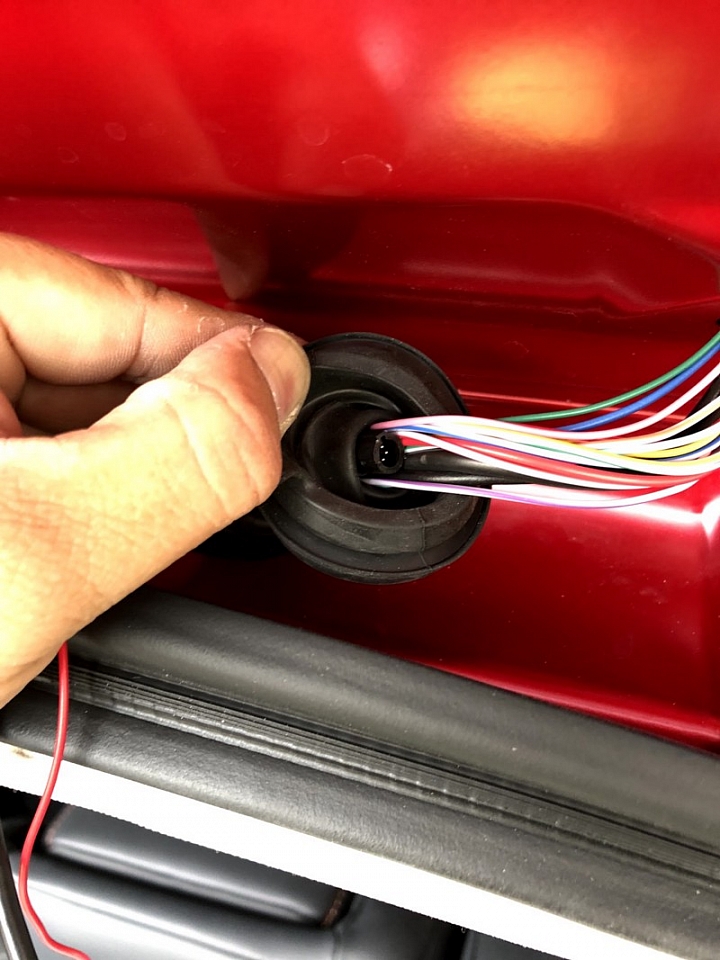

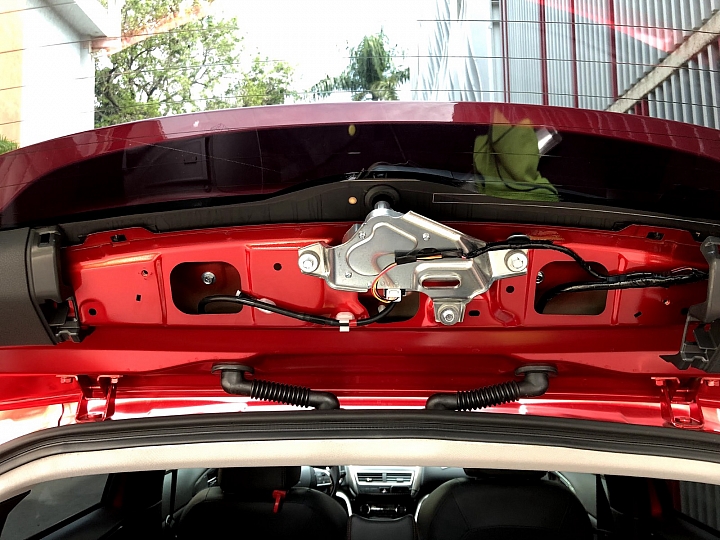

接下來就要拆尾門上面的蓋版了,這邊一個卡一個所以要全部拆掉,中間這個先拆,看到中央那兩個左右兩邊的黑色橡膠套了嗎?把線從右邊那邊穿出來,讓線走到尾門上

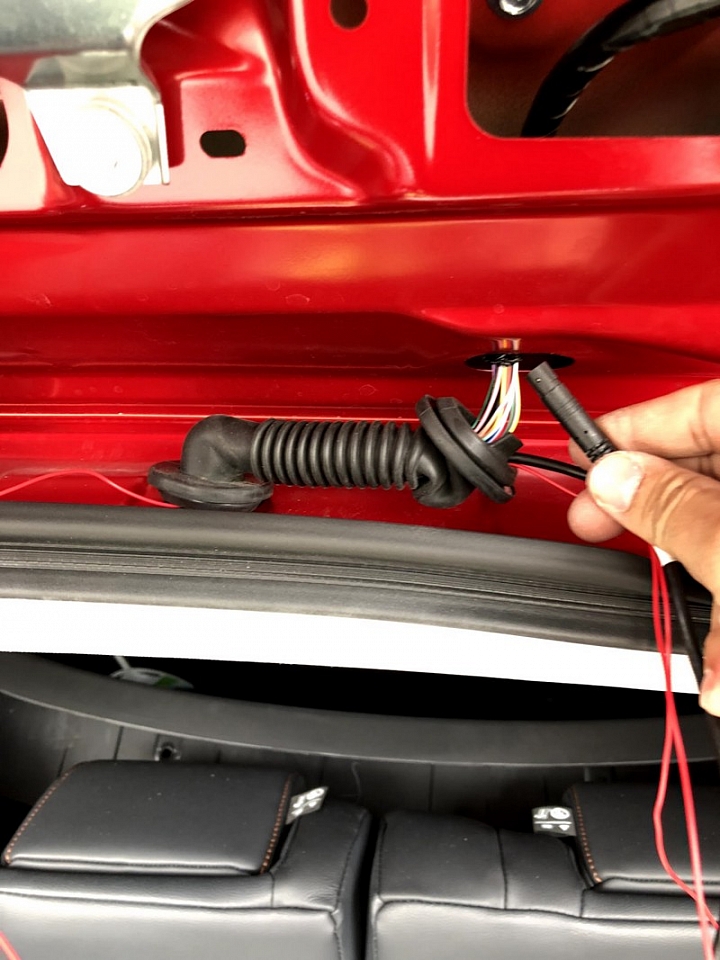

這邊是整個安裝步驟最困難的一步,因為訊號線的線頭很粗(寶馬接頭),然後這個套子又呈現90度彎曲,所以費了一般功夫穿線



穿過之後要繼續往上穿過尾門

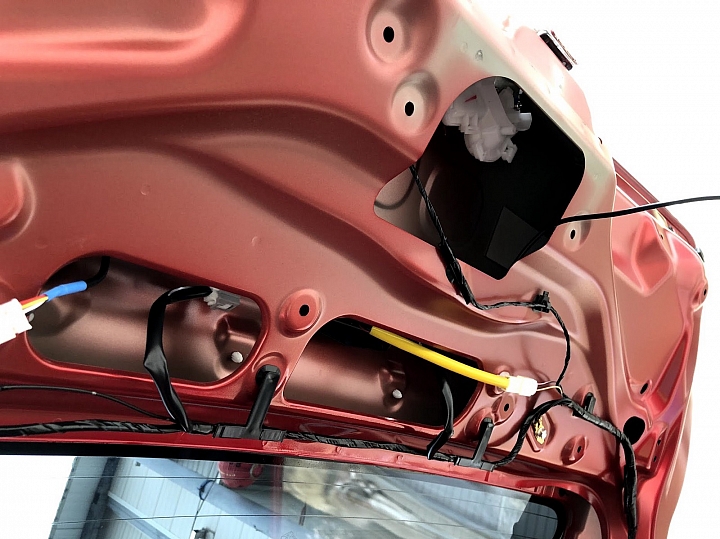

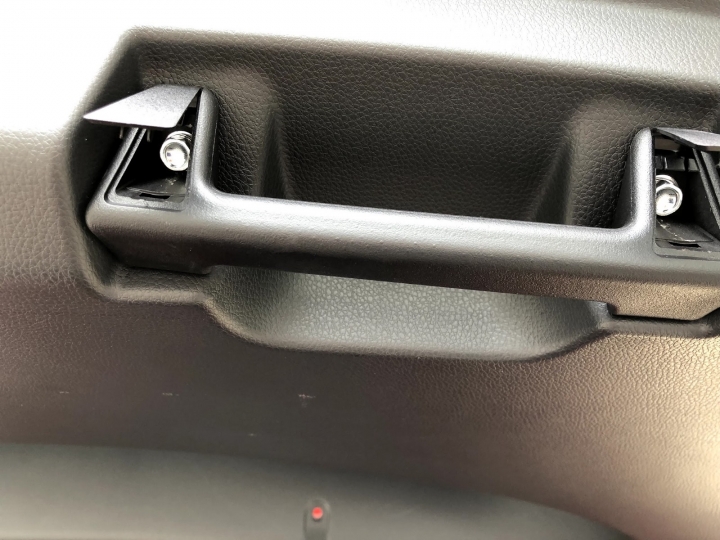

把尾門握把手兩顆螺絲卸下,把最大那塊塑膠蓋板往下扳就可以拆下來了

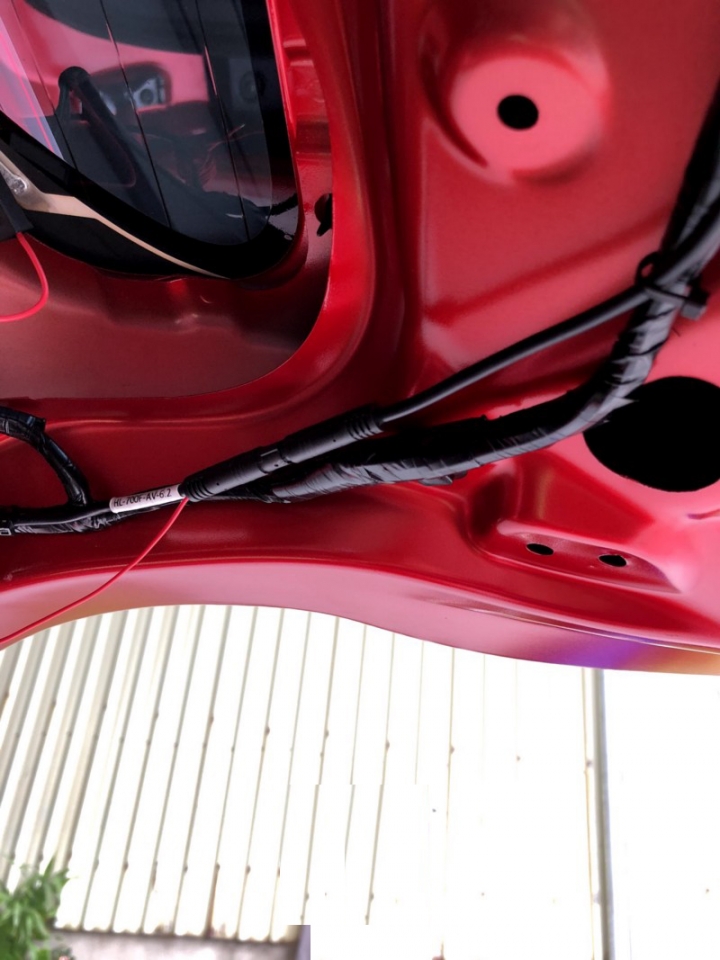

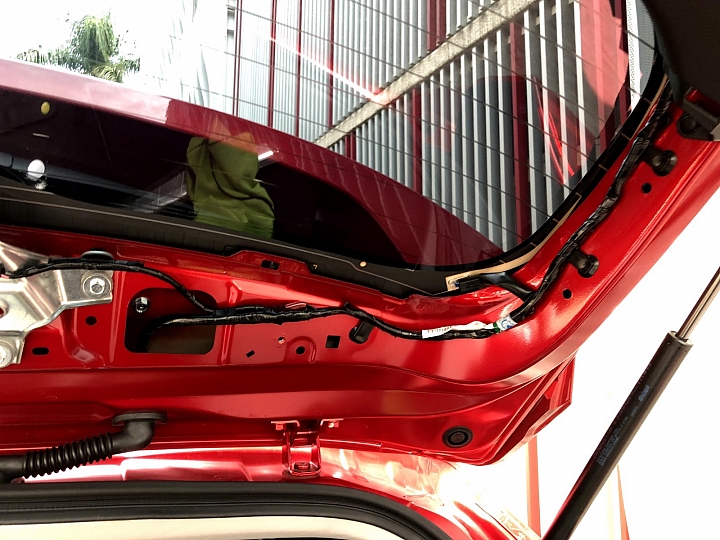

把後攝影機線延著尾門附近的線接好,讓他走到後面


從車牌電燈那邊把後攝影機的線穿到車內,與我們剛剛走的訊號線接上

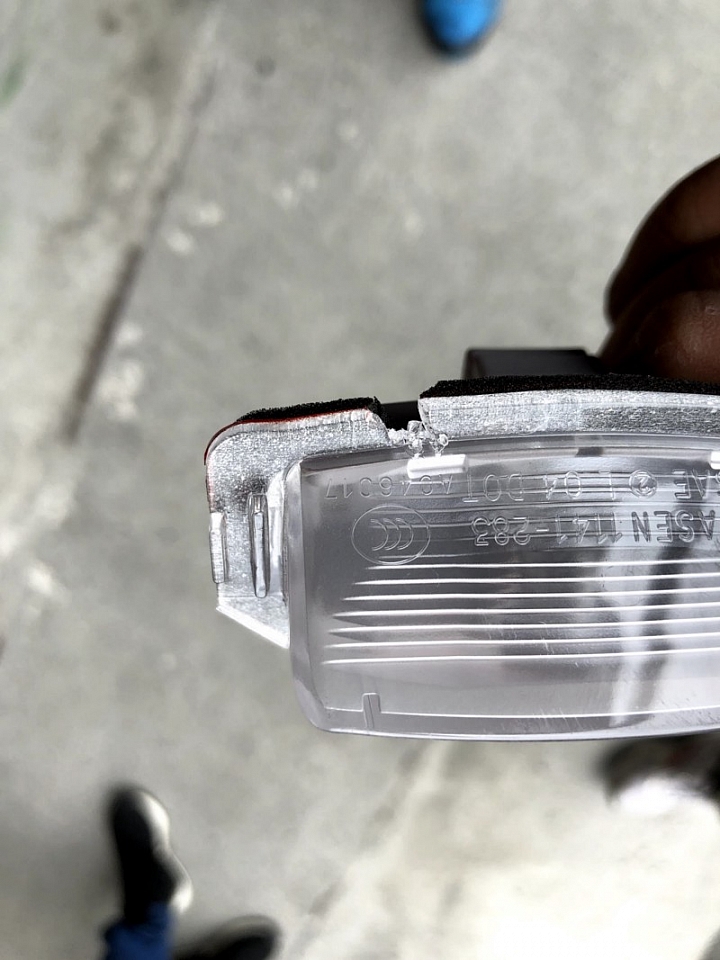

因為我要把攝影機裝在外面,所以要在牌照燈那邊挖個小洞,好讓線可以穿到車內


結果線走下面最後就是這麼緊蹦,原本有一條紅線是要接倒車燈的訊號,這樣我們打R檔的話,電子後照鏡就會顯示後面鏡頭,據說可以把範圍拉低一點,這個我就沒接了,反正原廠有倒車顯影了。

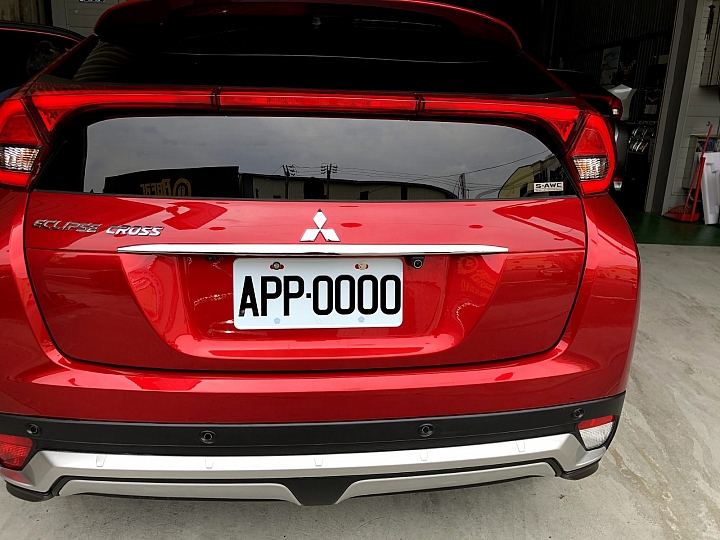

最後攝影機安裝位置就在牌照旁邊

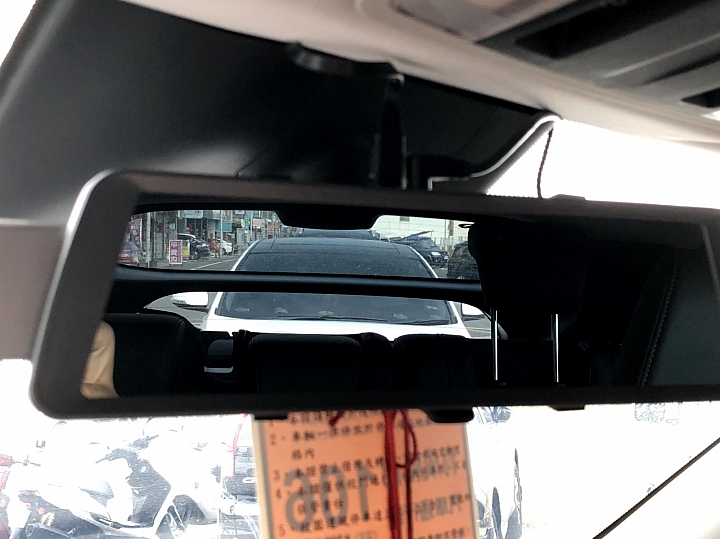

平常可以關閉螢幕,當成一般鏡子來用,效果—從尾門玻璃看出去的視野

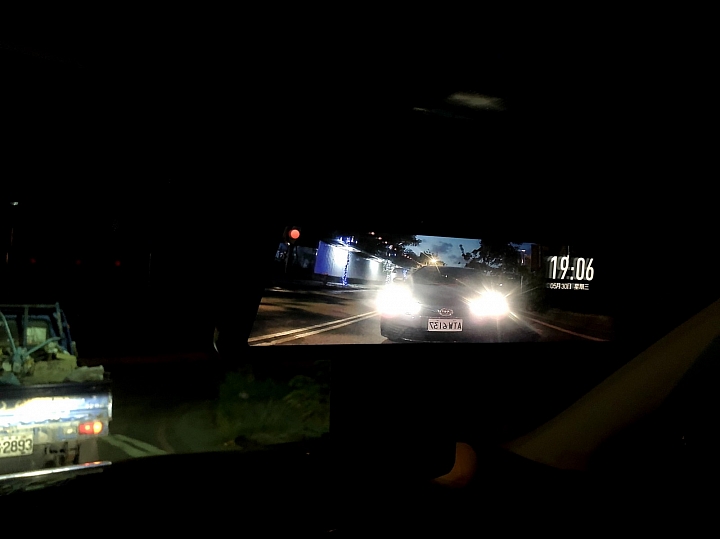

夜間效果



DIY樂趣無窮.....

https://medium.com/@ln1202
2018-08-17 17:15 發佈
您好用心,敬佩

請問有沒有後座椅頭枕上下無段,變成分段可調的改善方式? 不然頭靠著都不能休息

大武後裔 wrote:
您好用心,敬佩
請問有沒有後座椅頭枕上下無段,變成分段可調的改善方式? 不然頭靠著都不能休息


可以換成Outlander的頭枕,一顆1500的樣子
我是朋友換成Outlander的頭枕之後把他原本切過的送給我
他原本拔起來去工廠多切一段
https://medium.com/@ln1202

Ln wrote:
可以換成Outlander...(恕刪)

感謝車友的資訊後座三個都可以換,
每個1200,我也要換了...

小弟我前陣子也買了D820,發現如果你語言選擇英文,它星期日會直接顯示Monday …,另外車道偏移警示做動的時機我一直猜不透阿

hortjim wrote:

小弟我前陣子也買了D820,發現如果你語言選擇英文,它星期日會直接顯示Monday …,另外車道偏移警示做動的時機我一直猜不透阿


這麼神奇,我明天來看看~
另外車道偏移我直接關掉了.....原本車子就有
https://medium.com/@ln1202
看到樓主的停車證發現我們在同一家"公司"上班,我們有時會在"公司"內路上會車,我是開紅色SPORTBACK的,
難怪每次看您的PO文,跟我在公司遇到的車總感覺很像XD
不知樓主是公司哪個單位的?可以密一下嗎?
MOBILE01是各臥虎藏龍的地方,幾時我才能成為那隻龍或虎

Ln wrote:
其實在買E.C.之...(恕刪)

這個電子後照鏡用起來會不會廣度不太夠啊?@@
乍看之下比原廠寬一點點,但好像還可以更寬
不過每次看樓主分享都覺得很精彩
感覺這真的是一台很值得各種玩法的車

calabon wrote:
這個電子後照鏡用起來會不會廣度不太夠啊?@@
乍看之下比原廠寬一點點,但好像還可以更寬
不過每次看樓主分享都覺得很精彩


比原廠廣多了,不過因為是廣角鏡頭關係,所以後車的距離感覺不太一樣
後照鏡看起來小小的,可是車子感覺沒那麼遠


我現在才連載到一半不到耶~拖搞中...
https://medium.com/@ln1202
不知道樓主有沒有更新檔?,小弟跟賣家拿的更新檔更完就偵測不到後鏡頭了…
目前不知道賣家有沒有繼續幫我跟原廠問啦,拖的時間有點長,沒後錄搞得我開車都不安穩
