小凹(outlander 2.4)車頂隔音隔熱工程

昨天要去昇級小凹的喇叭,所以就順便做了車頂的隔熱隔音工程,
這兩項工程連重低音的調整,從早上10點到店裡,離開店家時已經晚上九點半了,加起來一共做了11個半小時,
我在旁邊拍照拍到都累了,所以喇叭昇級篇的照片沒很仔細...

因為店家兩個人施工,我只有一個人拍所以照片的順序可能會有點亂,有些是對稱性的,
但我可能沒拍到,所以只好等另一邊在拆的時候再拍,所以也可能發生一下左邊一下右邊的情形,
請大家見諒....


1.先拆A柱飾板

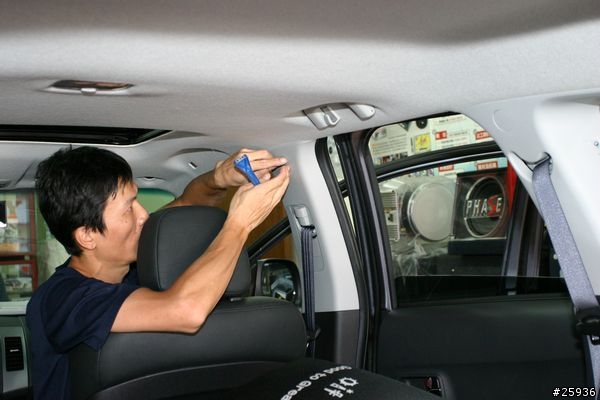

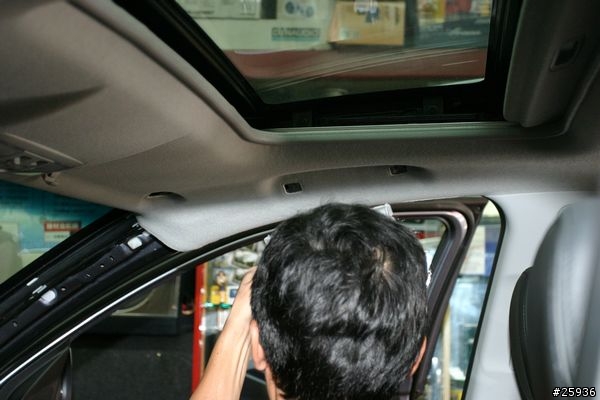

2.拆遮陽板

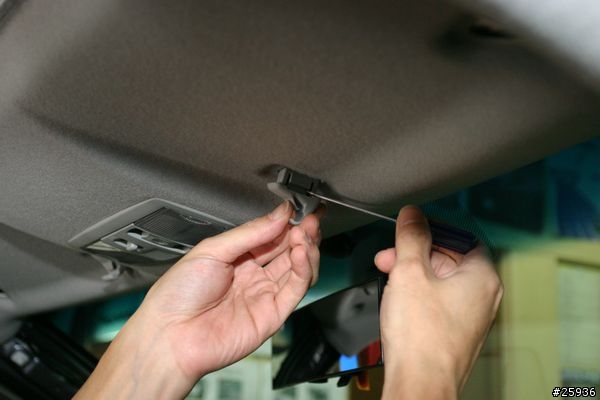

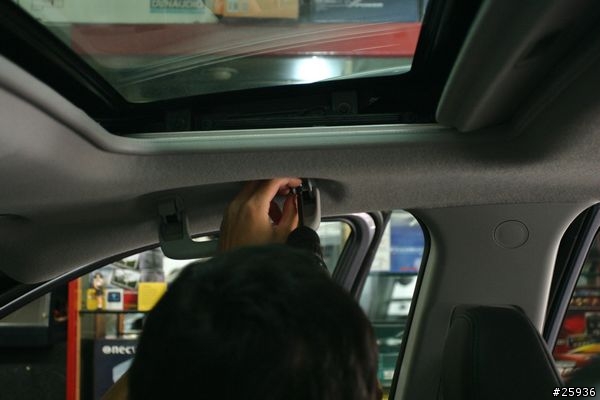

3.拆遮陽板固定架

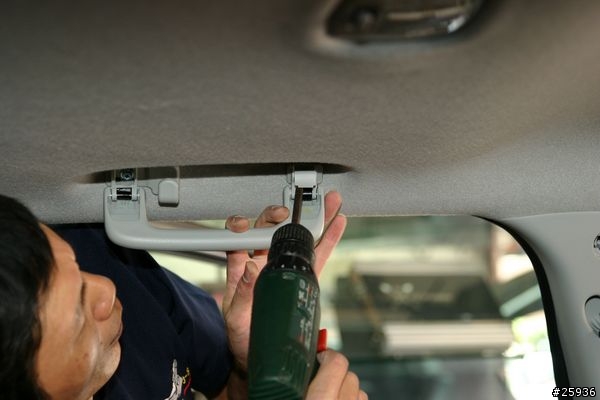

4.拆拉把


5.拉把拆下來了

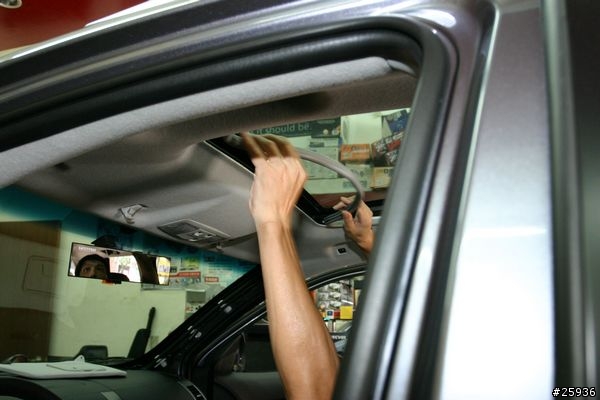

6.拆天窗膠條

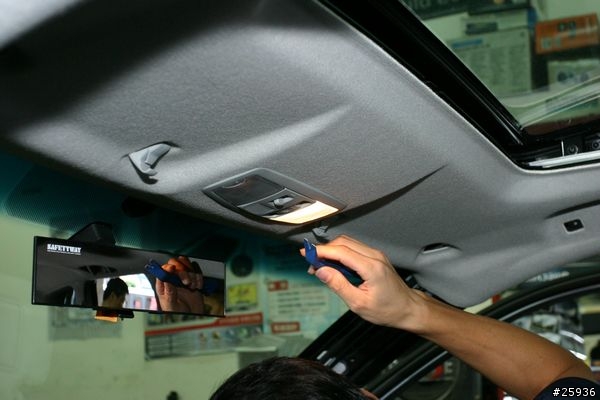

7.拆前閱讀燈,這裡面沒有螺絲只用卡的方式固定

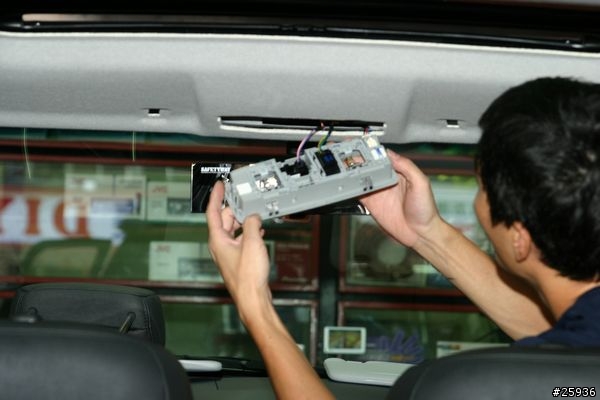

8.前閱讀燈拆下來了

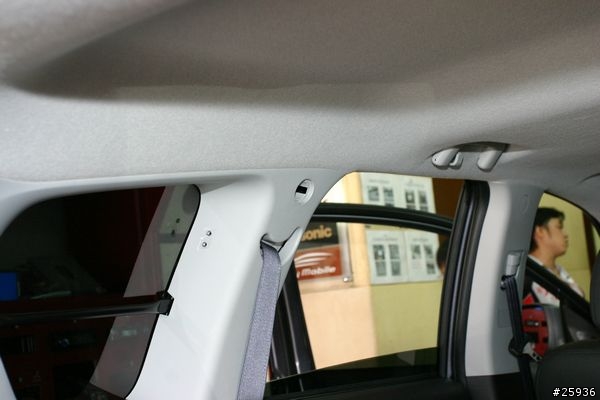

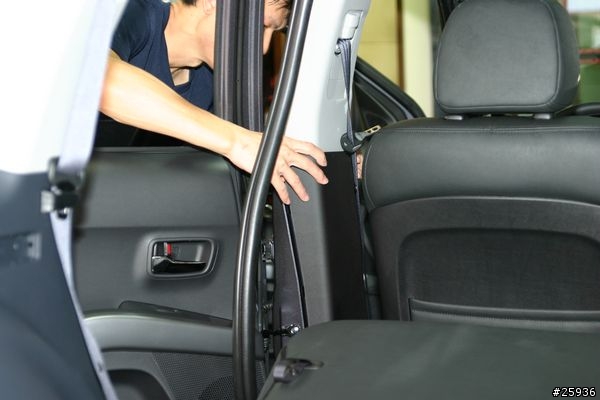

9.準備拆B柱了

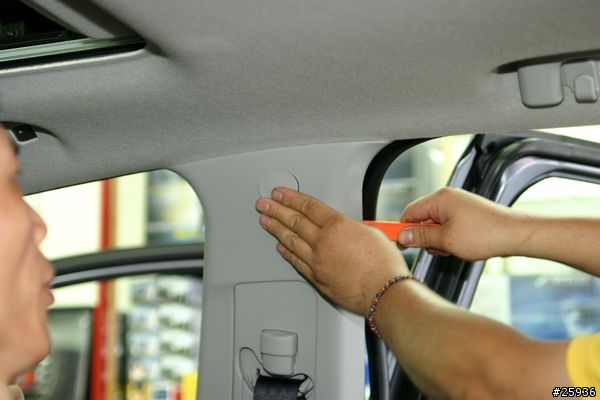

10.這個蓋子要從外面往裡面頂出來,這樣比較好拆


11.頂出來了

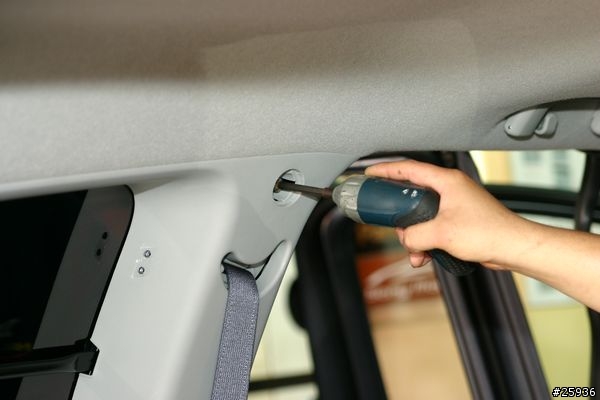

12.裡面有顆螺絲

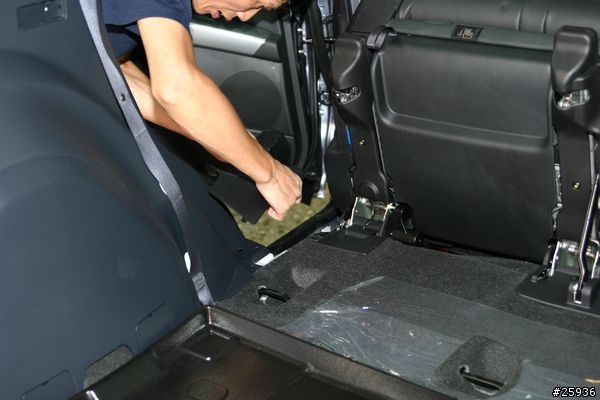

13.但是要拆b柱飾板,要先將下面的三塊黑色飾板先拆除


14.三塊黑色飾板之二

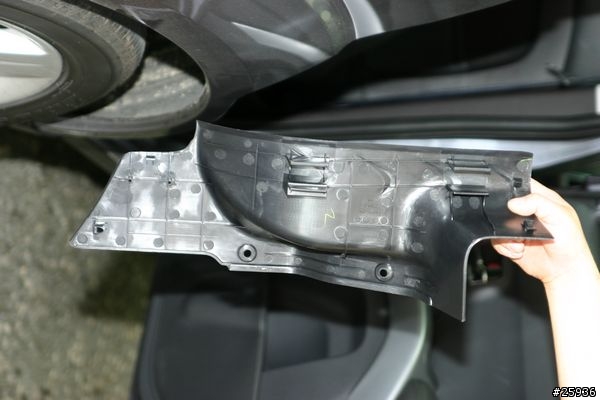

15.拿下來了


16.這塊是靠近後座的

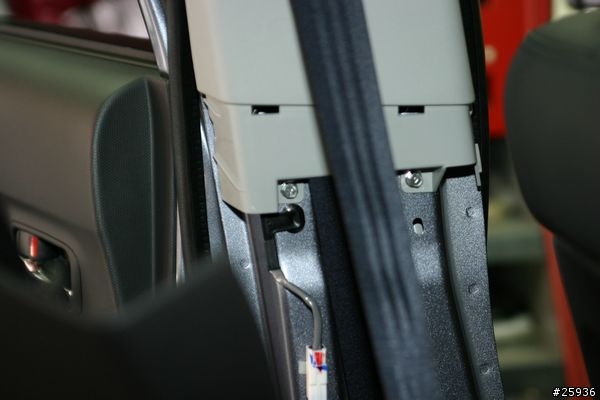

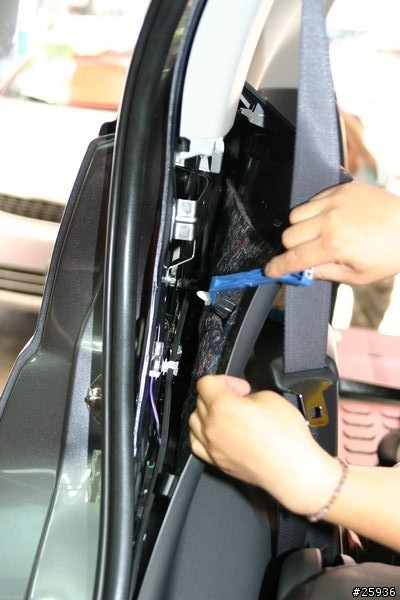

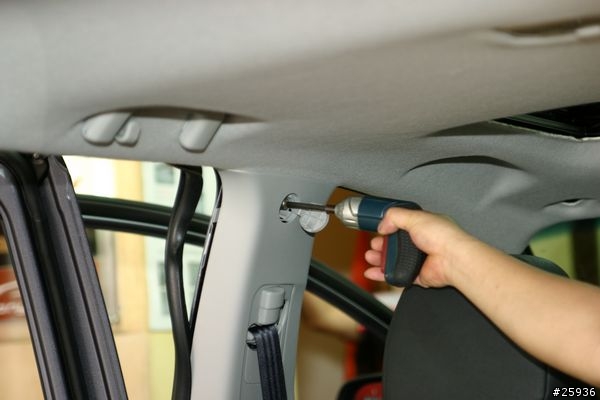

17.三塊黑色飾板都拆下來後,B柱上方飾板的下方有兩個螺絲

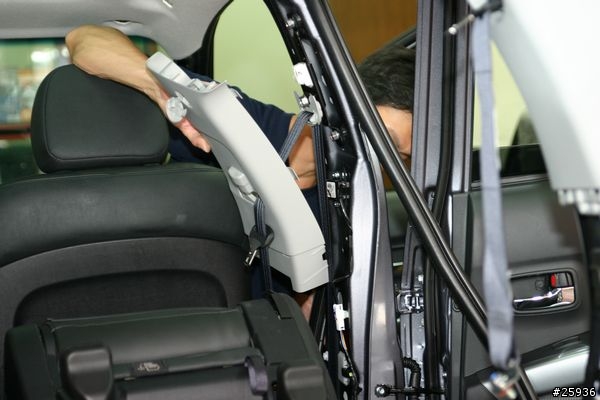

18.拆掉這兩個螺絲後,終於順利將B柱上方飾板拿下


19.拆後座拉把

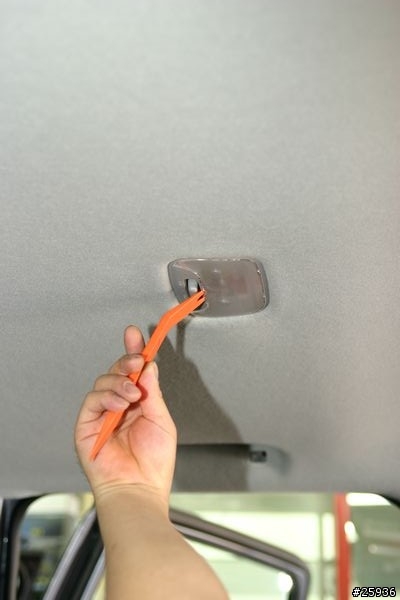

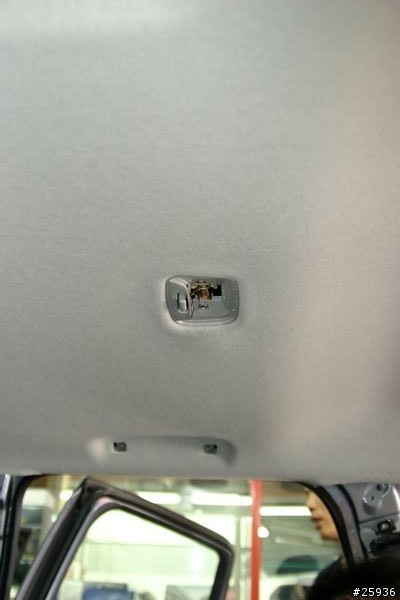

20.拆後座閱讀燈

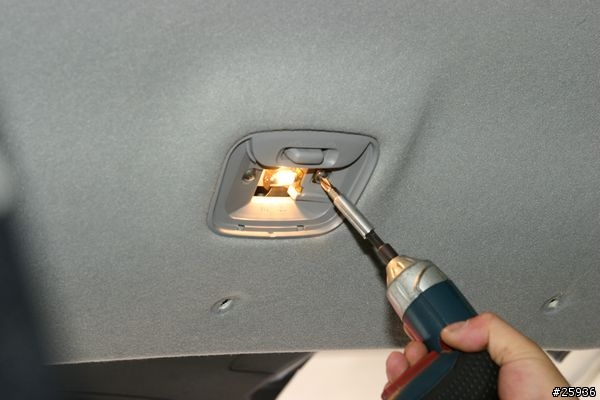

21.後座閱讀燈裡面有個螺絲

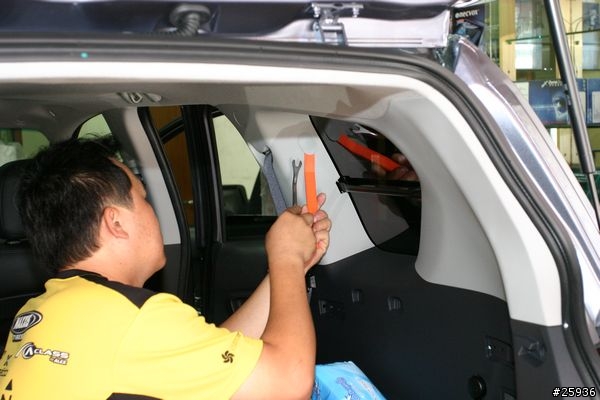

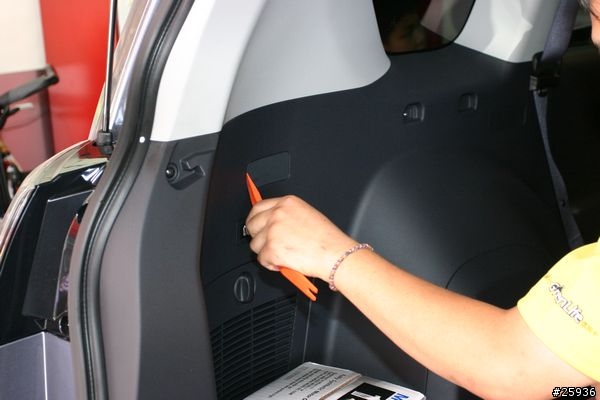

22.拆為了申請客貨車稅的飾板

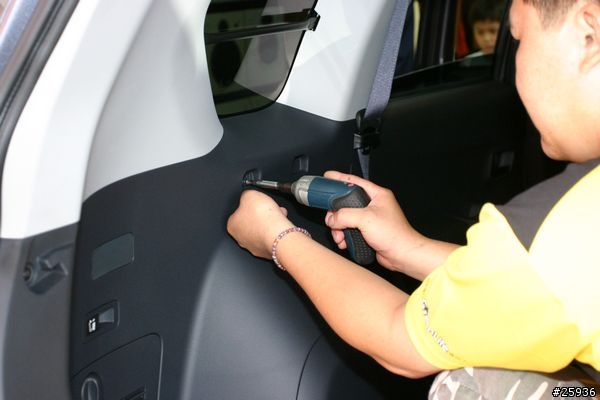

23.這裡有螺絲


24.拆了它


25.這裡有螺絲


26.這裡面有螺絲


27.這也一顆螺絲


28.這也一顆螺絲


29..這也一顆螺絲

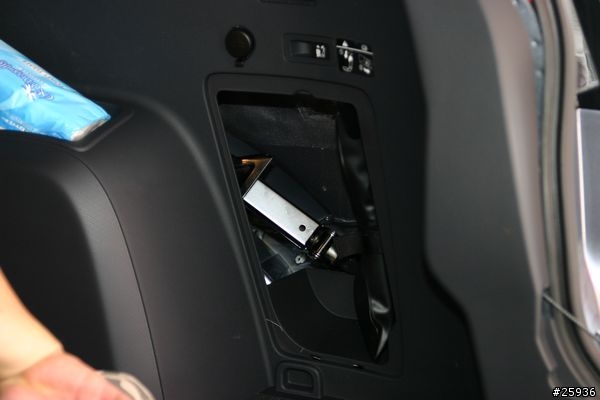

30.放警示三角形的地方

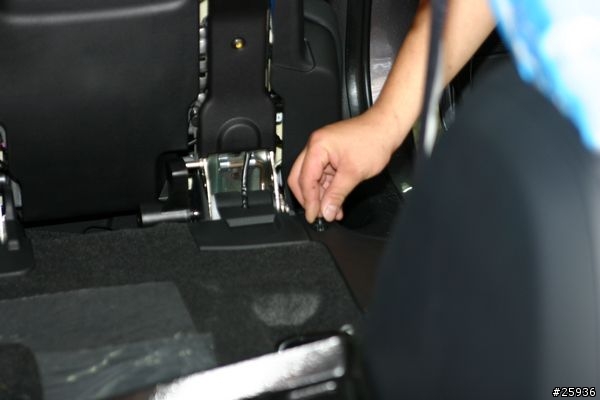

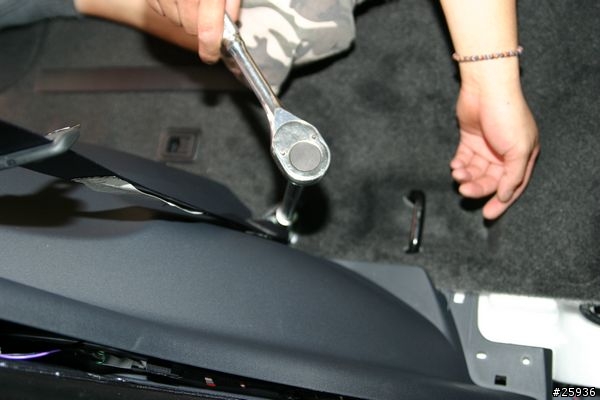

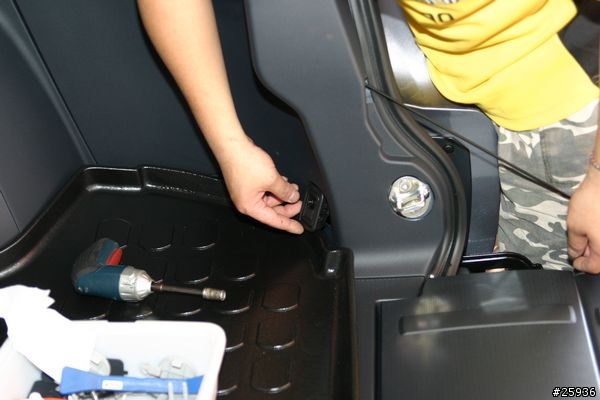

31.先把後座安全帶的下固定點拆掉,方便施工

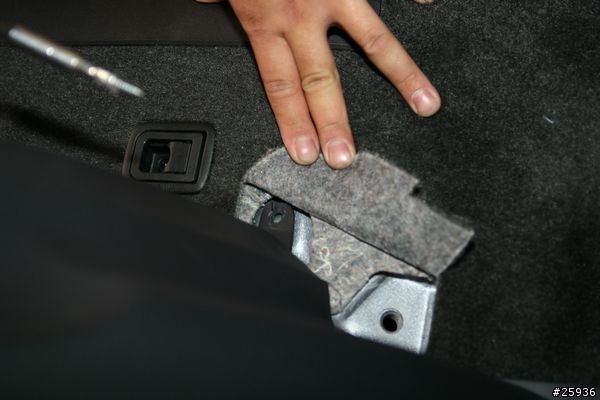

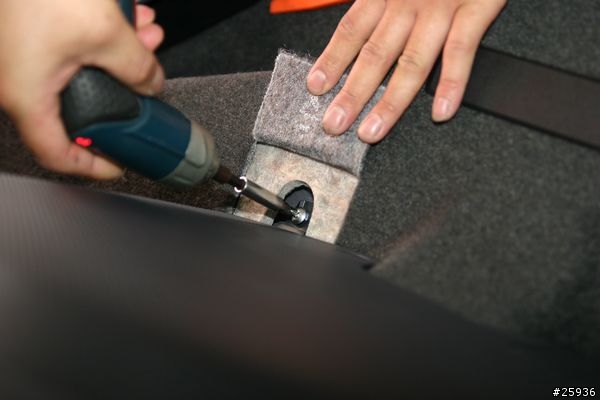

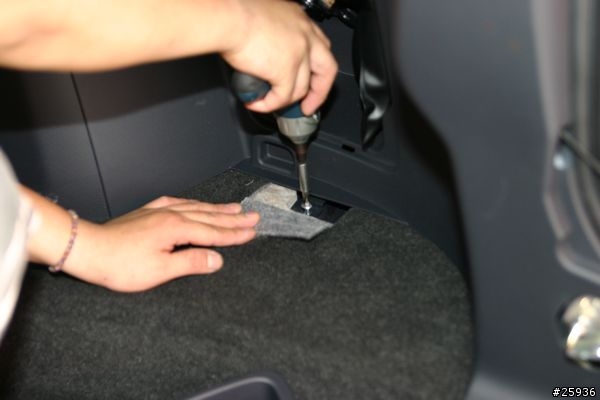

32.有三個螺絲藏在地毯下方,第一個


33.有三個螺絲藏在地毯下方,第二個


34.有三個螺絲藏在地毯下方,第三個

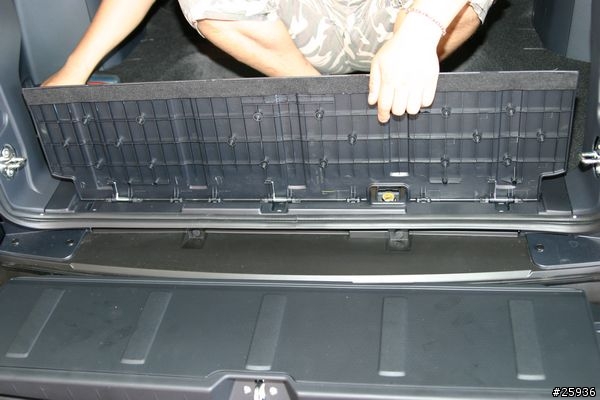

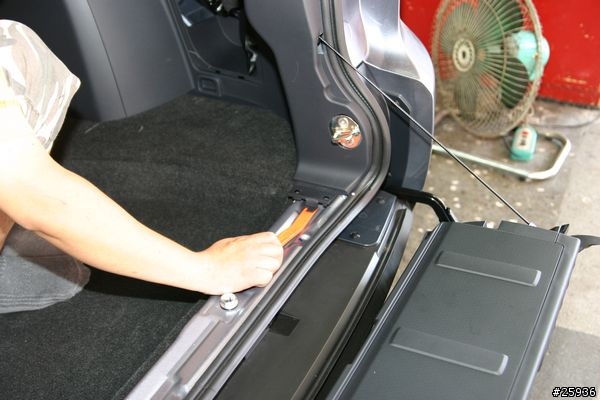

35.接下來要拆這邊,因為這邊是疊在行李箱下飾板的上面

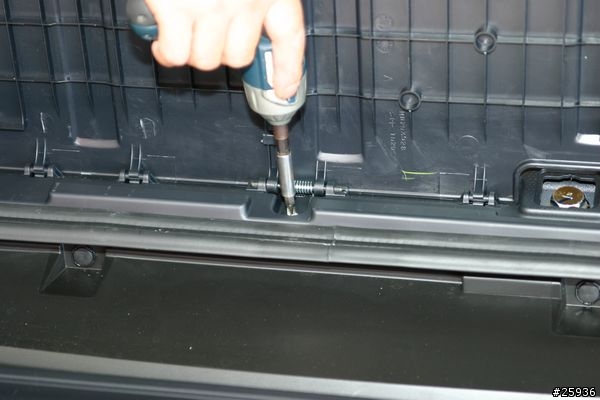

36.這裡也有三個螺絲


37.拆下來後,就可以動手拆行李箱下飾板了

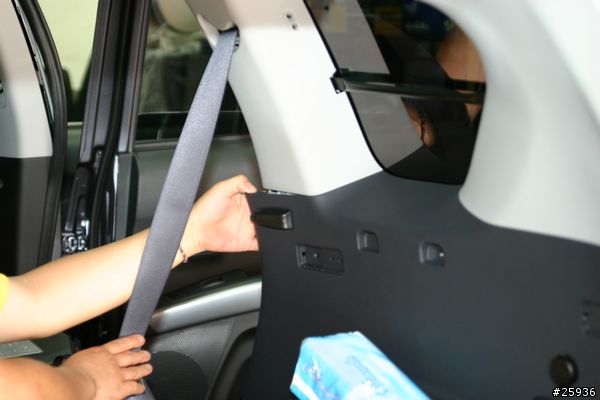

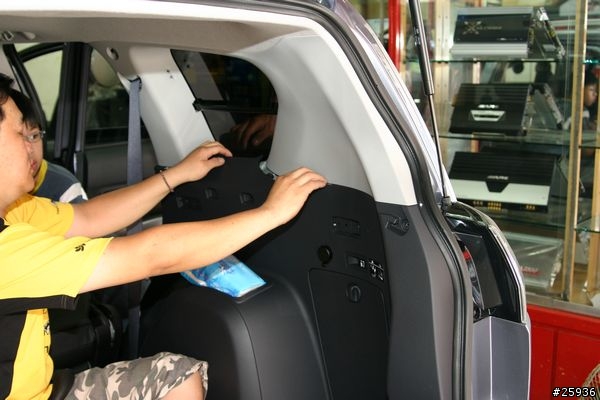

38.拆行李箱下飾板


39.拆行李箱下飾板


40.拆行李箱下飾板,裡面塑膠扣子很多要小心拆

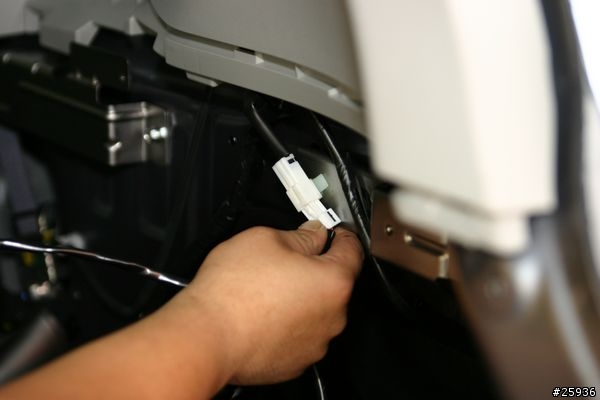

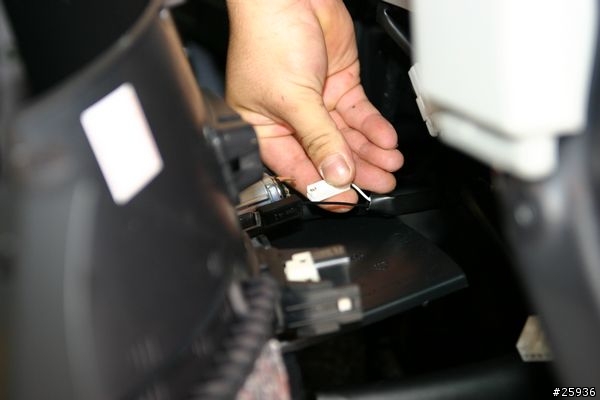

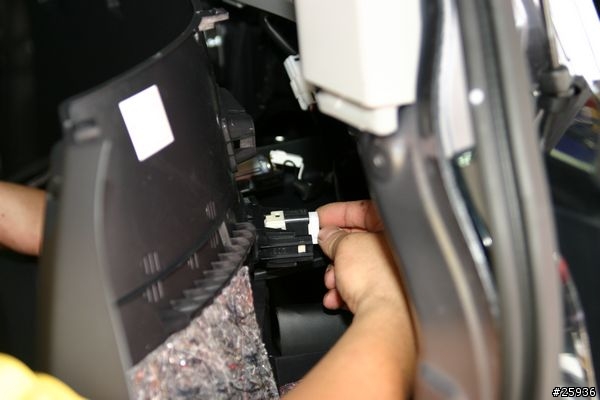

41.把接頭拔掉,12V


42.把接頭拔掉,自動折疊後座的開關


43.把接頭拔掉這我不知道幹嘛用的

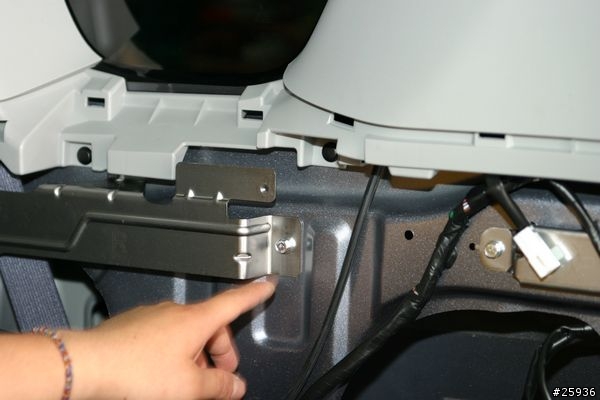

44.這裡有兩個黑色扣子(不是手指的方向)

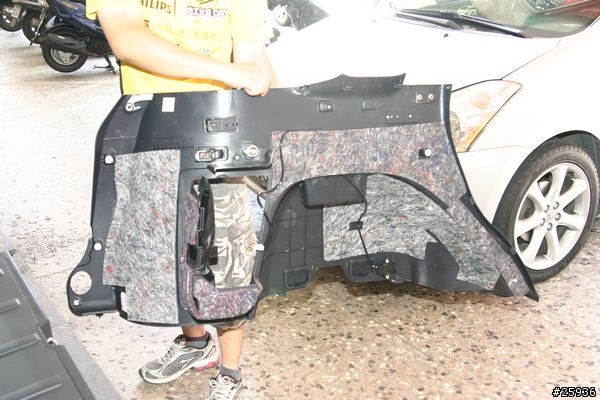

45.行李箱下飾板的背面

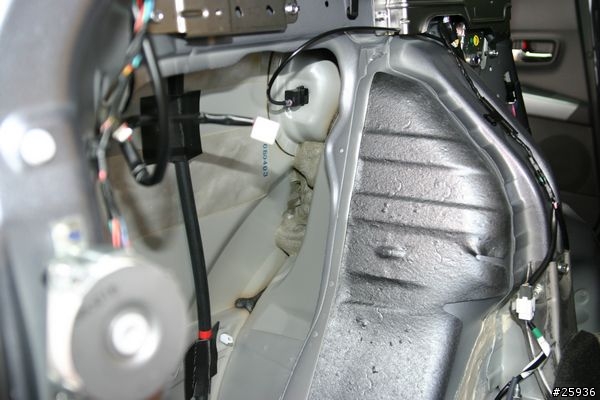

46.這是靠近加油孔的那邊,加油孔旁有灌發泡劑


47.拆行李箱燈,裡面也有一個螺絲,後面還有三個扣子,我只拍到兩個

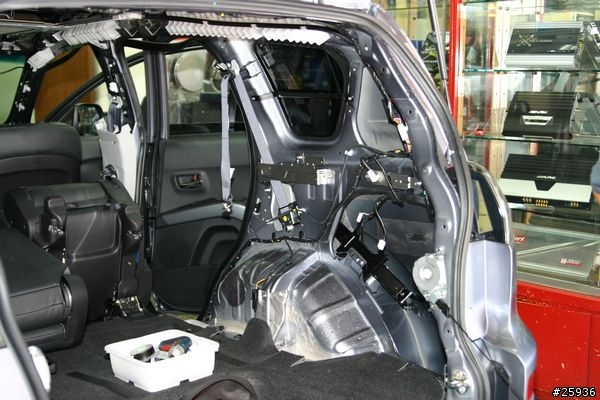

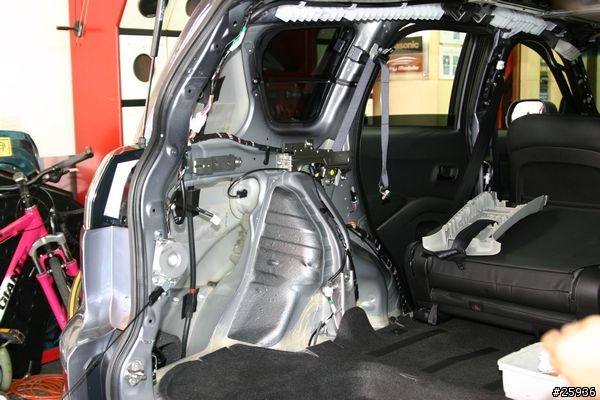

48.拆光光了,車頂飾板也拆好了


49.這是另一邊

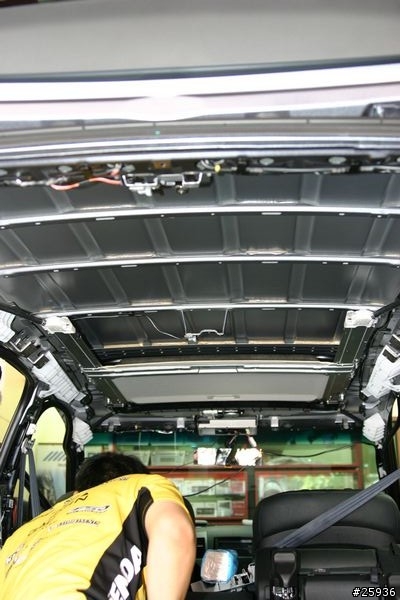

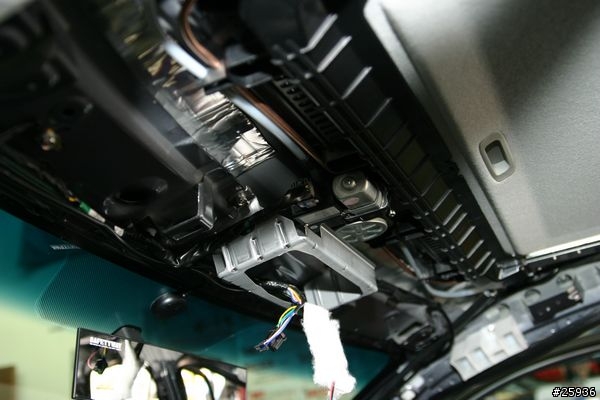

50.車頂長這樣,可以看到天窗的軌道

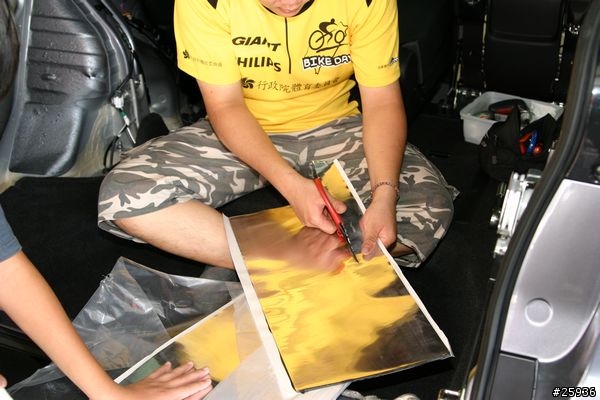

51.準備要來貼制震墊


52.第一片制震墊貼上

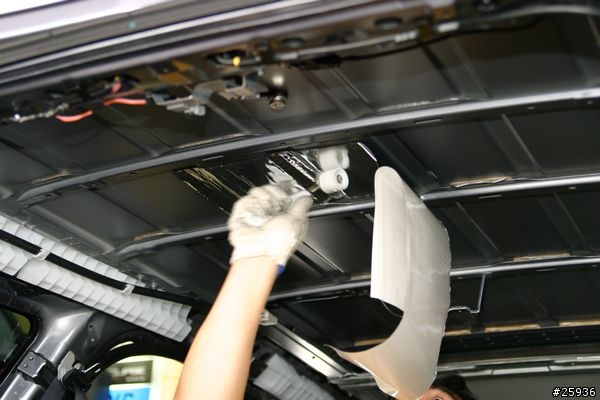

53.嚕一嚕黏的比較緊

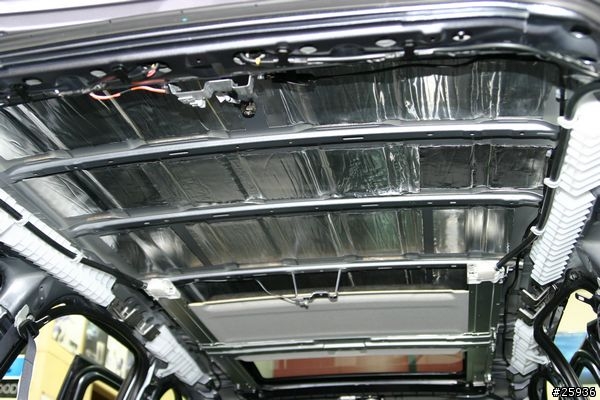

54.制震墊都貼好了


55.連前座的這裡也要貼

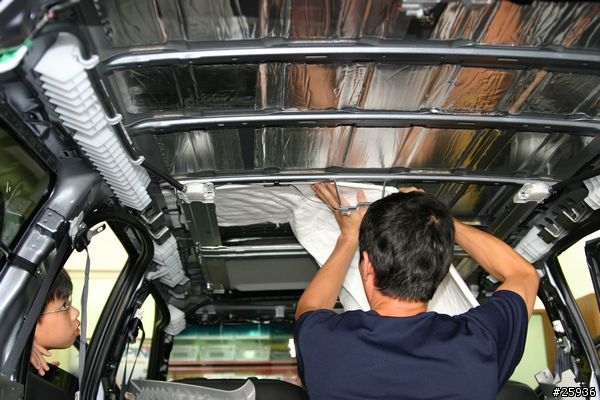

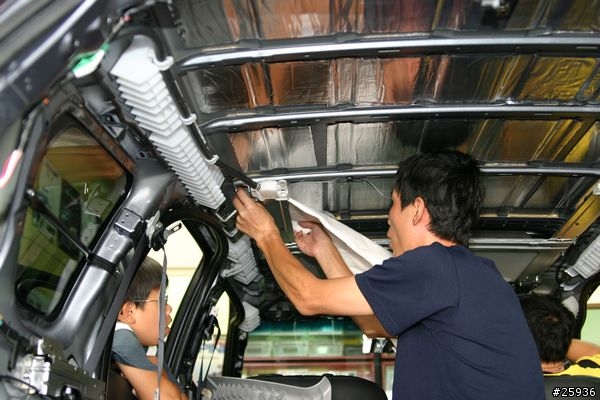

56.開始貼隔音棉, 先來對位置

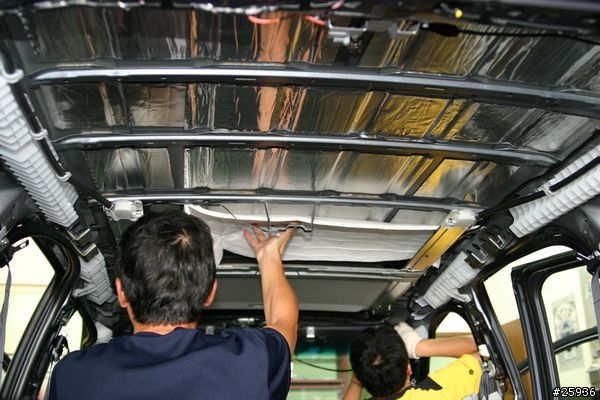

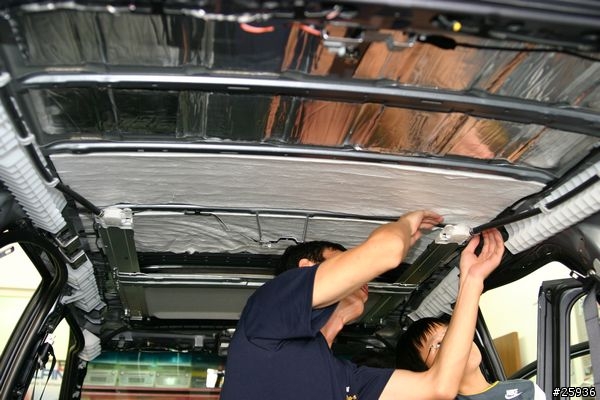

57.貼隔音棉


58.貼隔音棉


59.貼好第一塊了


60.貼好第二塊了

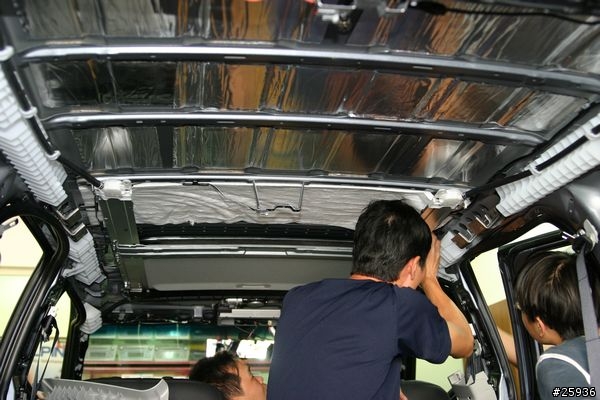

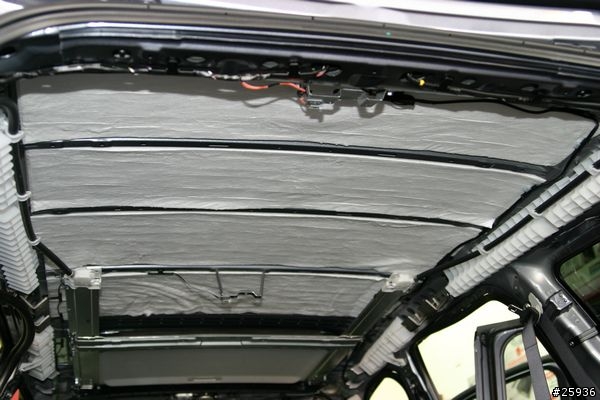

61.終於把車頂貼滿了


後面裝的過程,就不貼圖上來了,發分享文好累呀...
感謝在01上面發分享文的各位同學...

音響昇級篇晚點在發文,照片還沒整理好....
