SAVRIN 安卓機改裝

兩年前就開始觀望10.1吋安卓主機,但礙於對岸沒有做專用機,所以只能用通用機。但通用機只能外掛,一來太凸出,二來擋冷氣面板。所以一開始還是選擇七吋安卓主機。
SAVRIN 安卓機改裝

裝好時只有驚訝而已,在只換主機的情況下,音質表現出乎意料的好。用了一個月後,因為需要頭枕螢幕同步功能,才發現這台主機沒有影像輸出功能。期間因為幫朋友裝過10.1吋主機,加上左岸剛好出現螢幕可以上下移動的機種,一旦看過大螢幕就真的回不去了,所以就敗入10.1吋主機。

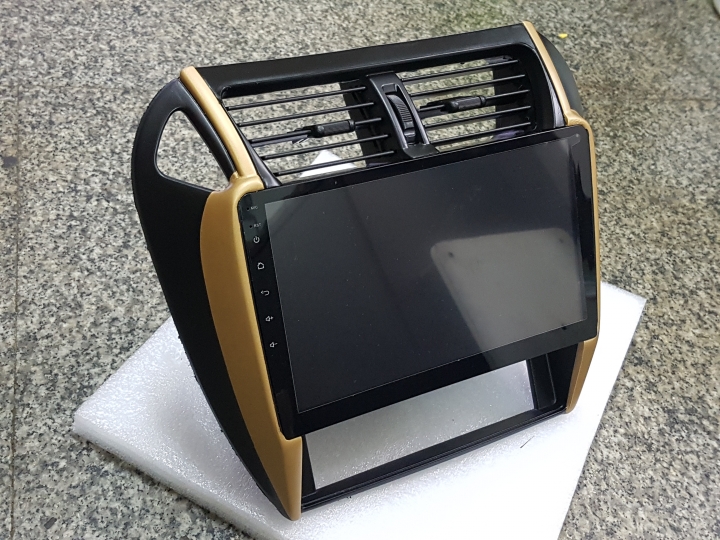

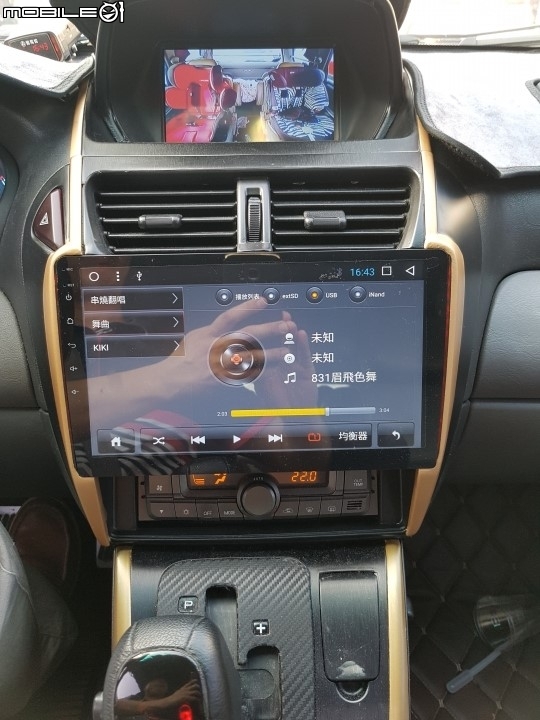

裝好後真的只有爽,但是螢幕太凸出排檔時常常誤觸,加上實在沒辦法接受這樣的外觀,所以自己搞了一個專用面板。
SAVRIN 安卓機改裝

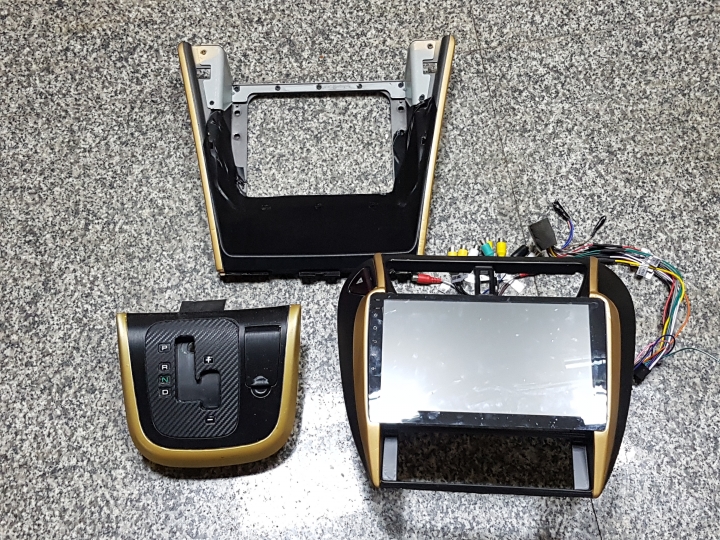

搞定面板後,為了一體性,連上座跟排檔面板也一併變色處理。
SAVRIN 安卓機改裝

上車後就比較一體了。
SAVRIN 安卓機改裝

SAVRIN 安卓機改裝

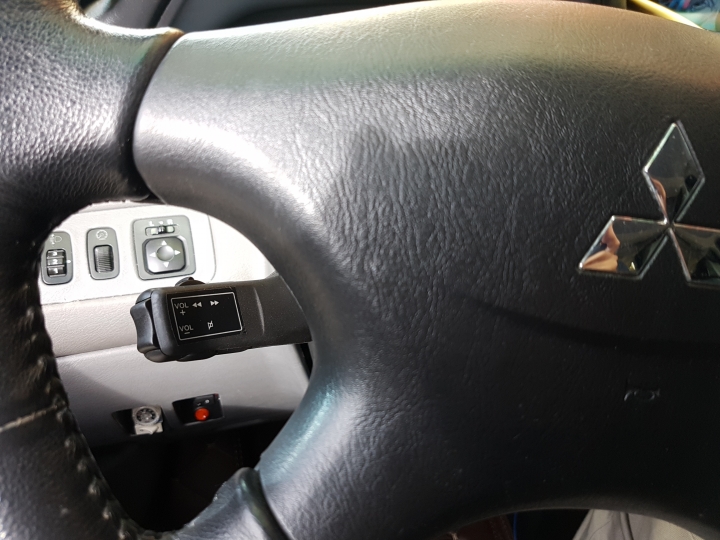

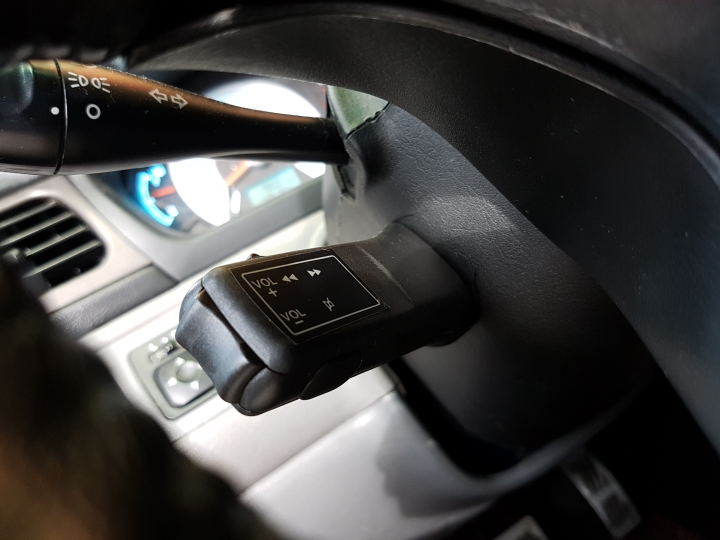

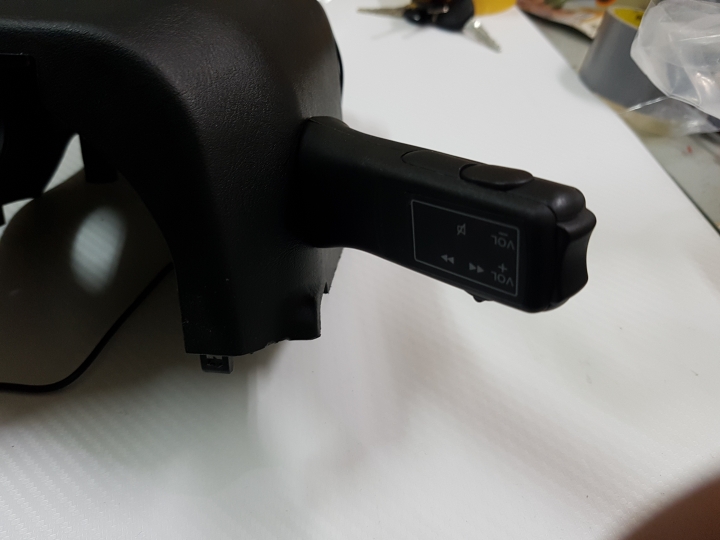

用了一週後發現,全觸碰開車時還是有些不方便,所以再到對岸去找方控回來升級。雖然有無線版的,但研究一下發現還是要有線比較好操控。看到一款設計成像方向燈桿的款式,裝在方向燈桿下方感覺就是原廠來的。
SAVRIN 安卓機改裝
SAVRIN 安卓機改裝
SAVRIN 安卓機改裝

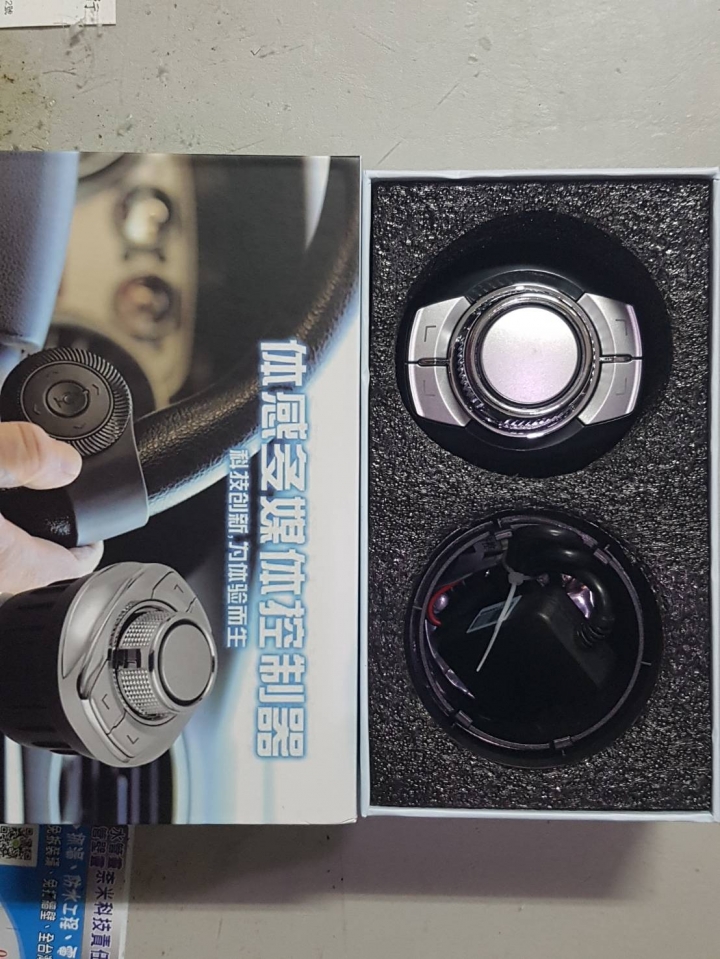

有了方控真的在開車操作上順手多了,而且安卓機的方控設定還可以隨時調整,整個就是超方便。只是這方控只有駕駛好用,乘客就沒辦法受惠。幾次發現太座要調整音量時,都要先看一下面板音量位置,才能觸摸調整。於是為了乘客方便操作便想再增設一個無線方控給副座使用。突然一個BMW的旋鈕設計概念浮現,上淘寶還真給我找到類似的無線方控。
SAVRIN 安卓機改裝

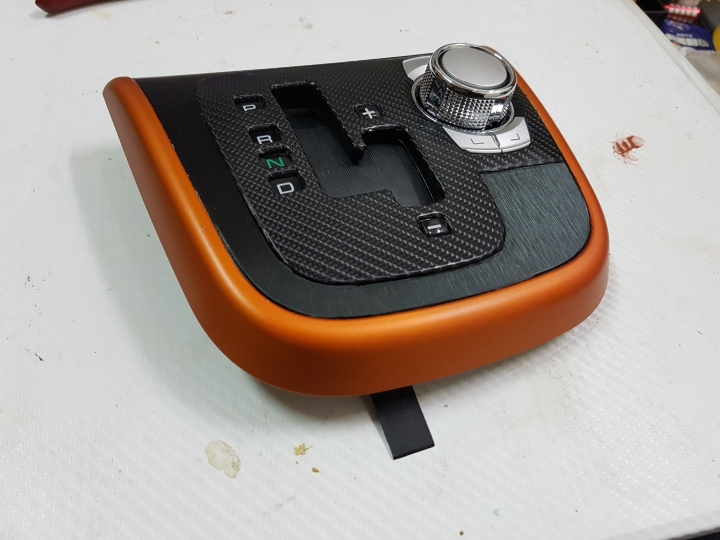

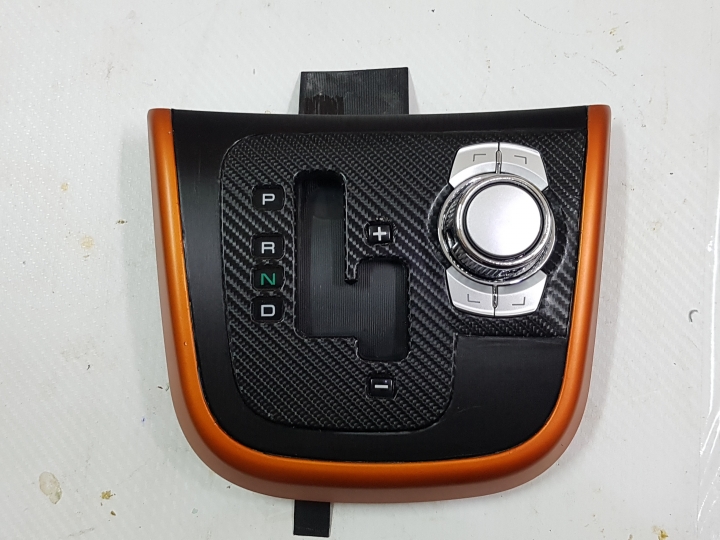

因為音量大小方控只能二擇一,所以要將此方控放置在都能操作的地方,看了一下位置就只剩排檔面板了。於是就將此方控整合於排檔面板上。
SAVRIN 安卓機改裝
SAVRIN 安卓機改裝

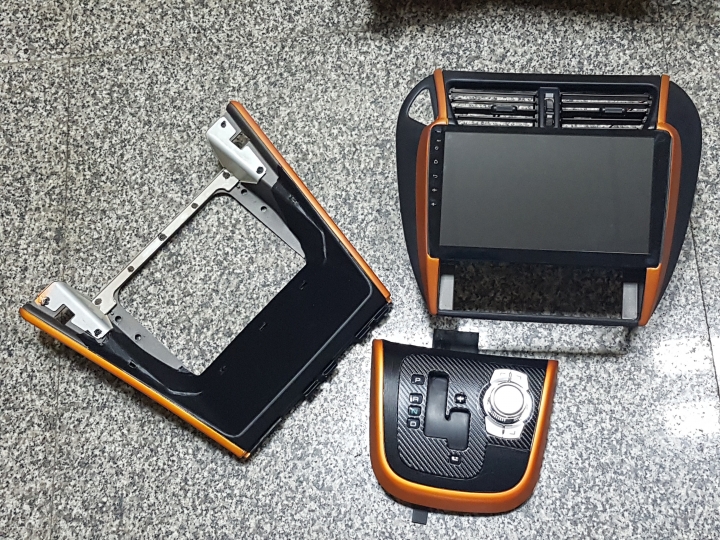

搞定後,看膩了金色,所以連同面板的顏色也一併更換。

SAVRIN 安卓機改裝

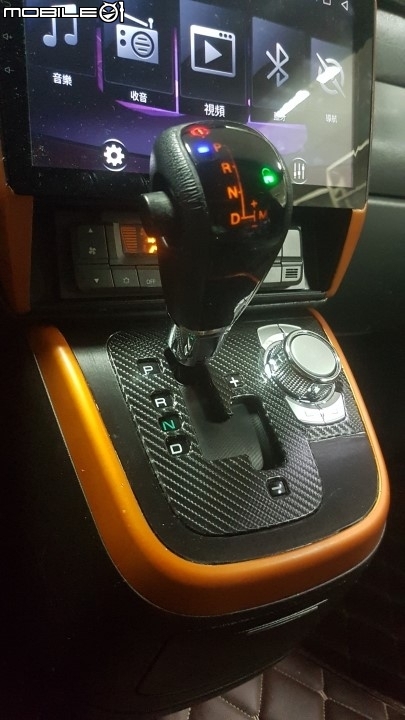

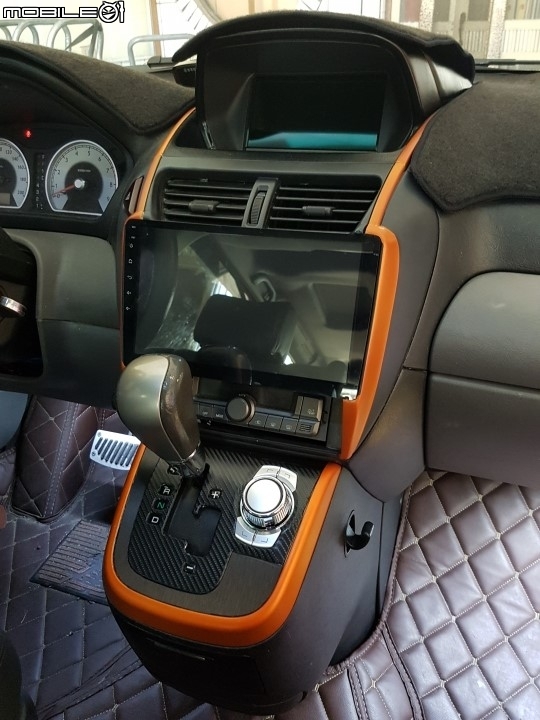

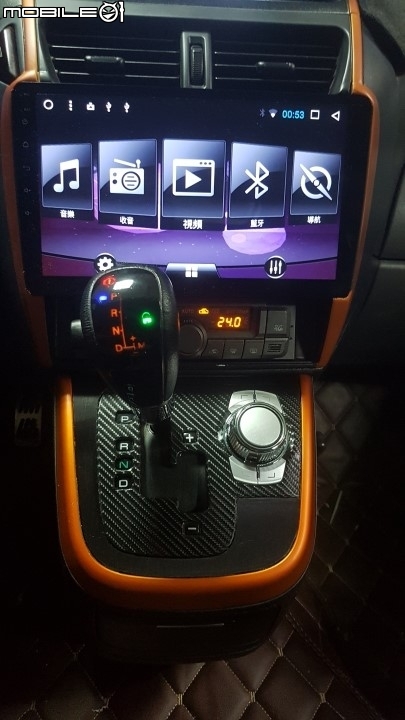

全完成後上車
SAVRIN 安卓機改裝

SAVRIN 安卓機改裝
SAVRIN 安卓機改裝

這位置不論是駕駛或副駕,均能順手操作大小聲。其他駕駛偏重功能則設定在方向盤位置的方控。當然也是滿足自己,讓內裝感覺更加豐富。最後補上改裝前跟改裝後的差異。

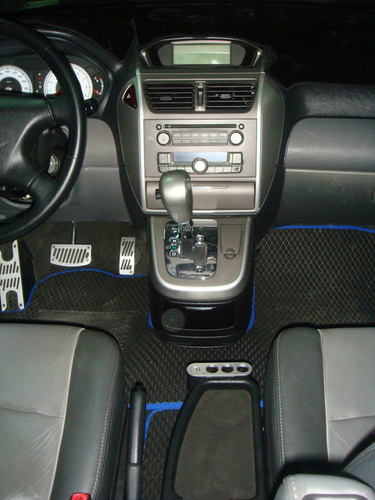

【原廠未改裝】
SAVRIN 安卓機改裝

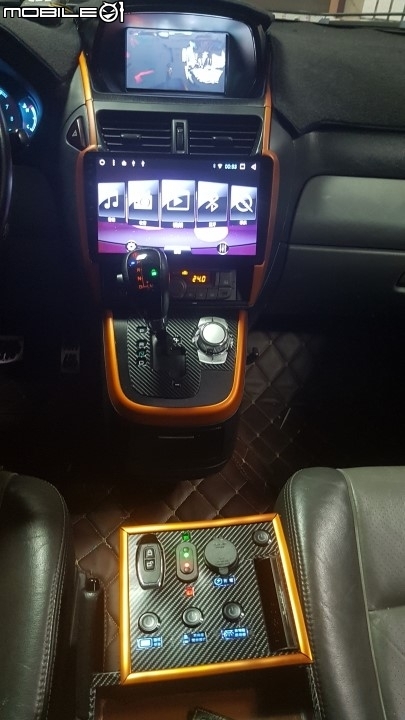

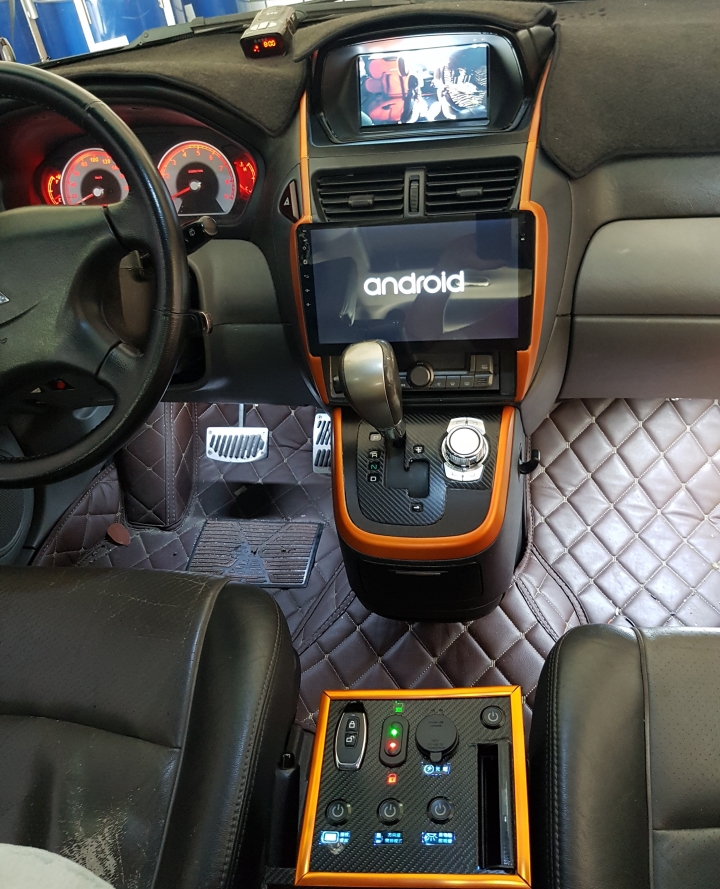

【亂搞一通後】
SAVRIN 安卓機改裝

SAVRIN 安卓機改裝
2018-08-20 1:54 發佈
文章關鍵字 SAVRIN 安卓機
大神太強了,手工面板是怎麼弄的呢,完整度太高了,求教學
我想知道樓主是做什麼工作的!這麼專業
我也想知道怎麼做手工面板的, 我也超想換10.1吋的
面板部分有兩個要注意,一個是原廠面板的腳位,一個是主機本體的體積。
因為螢幕尺寸超過原來的設計大小(原廠是七吋),所以要挖掉部分面板才能讓螢幕崁入。剛好SAVRIN的面板腳位都有閃過,所以可以加工。挖除後因為面板邊緣是有弧度的,所以要另外補土塑型,一來較美觀,二來跟主機組合後比較穩固。至於要挖在那個位置,就要看購買的主機形式。
目前的主機跟面板連結大概有四種結構,卡榫式/鎖螺絲掛式/萬向接頭螢幕可上下移動式/超薄式。以上大多是做2DIN的,SAVRIN本身是2DIN的,所以都可以放入。問題在於主機位置。前兩個因為主機位置與螢幕位置是固定的,所以要先上車後再根據安裝後的位置裁切。如此會比較麻煩,而且螢幕的凸出位置是固定的。除非再修主機支架。第三者是小弟選用的款式,它主機跟螢幕可以相對的上下移動,所以只要水平置中後,高低就可依據自己喜好位置來調整。如此可以在桌上加工後再上車。最後一種超薄型的,理論上應該也是可以比照第三種辦理,只是因為沒實際操作過所以無法給與正確回覆。

面板完成後,與主機結合時是使用塑鋼土來黏合。不擔心脫落,反倒是比較擔心日後要維修拆卸分離的問題。

以上供參考。
樓主的手藝太強大!
請問排檔頭 要正確顯示 檔位 ,
線路是要從儀表板拉過來?還是在排檔桿附近就有訊號可以連接呢?
哥不好意思詢問一下,上面的螢幕您是怎麼接的,我自改安卓七吋上面螢幕都黑黑的感覺浪費空間...
我也很想知道上面螢幕是怎麼接線的,拿掉原本的主機後就一直不亮,倒車也是,可以告訴我嗎?
另外請教原廠線路在車頭有倒車電源嗎?我怎麼量都沒有,倒車連動的電源測量都是5v

先謝拉~
brianlin168 wrote:
樓主的手藝太強大!請...(恕刪)


我是自己土砲做檔位偵測的方式,沒有用到原車訊號。
sts56eco wrote:
哥不好意思詢問一下,...(恕刪)


我上螢幕是副廠的,不是原廠螢幕。
