savrin 音響主機問題

隨

隨
個人積分：7分
文章編號：45429737

7分

樓主

2013-08-07 14:48

savrin 音響主機如圖片有一個AUX的按鈕

但卻看不到哪邊可以插線的孔

想請教各位這台主機有AUX功能嗎?
savrin 音響主機問題

2013-08-07 14:48 發佈

文章關鍵字 SAVRIN 音響主機問題

oxox

oxox
個人積分：2035分
文章編號：45432331

2035分

2樓

2013-08-07 16:57

隨 wrote:
savrin 音響...(恕刪)

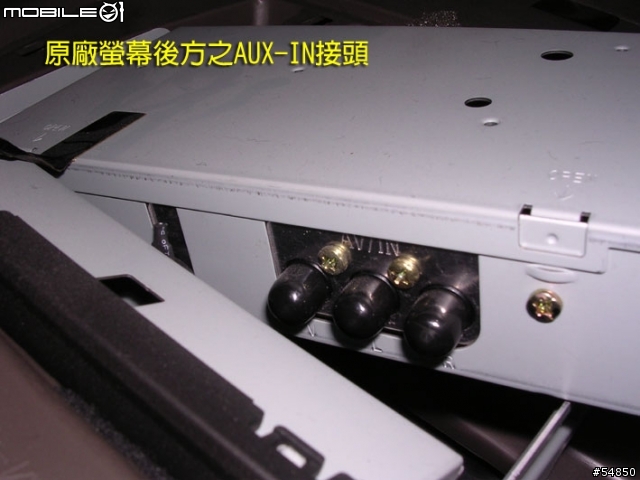

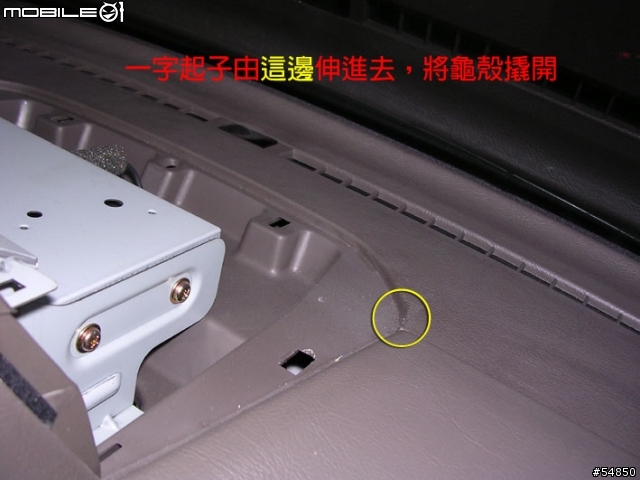

拆開螢幕烏龜殼，AUX-IN 在螢幕後面(舊款類BENZ車頭)。
分別有 RCA頭(早期)或PS2頭(要自己做或是買PS2轉RCA)(後期)。

我只有早期的RCA頭圖，PS2沒有：

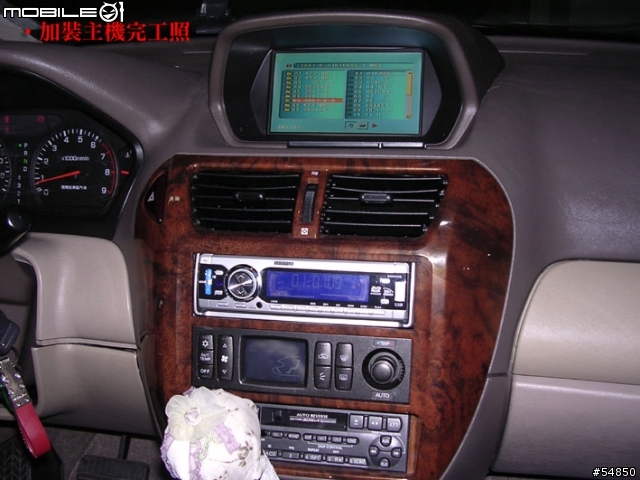

當初多加一台主機：

隨

隨
個人積分：7分
文章編號：45484416

7分

樓主

2013-08-10 1:00

所以拆開螢幕上面的蓋子就可以看到後面的孔然後再買轉接線來接嗎?

oxox

oxox
個人積分：2035分
文章編號：45514647

2035分

4樓

2013-08-12 8:32

隨 wrote:
所以拆開螢幕上面的蓋...(恕刪)

圖文應該蠻清楚的啊...

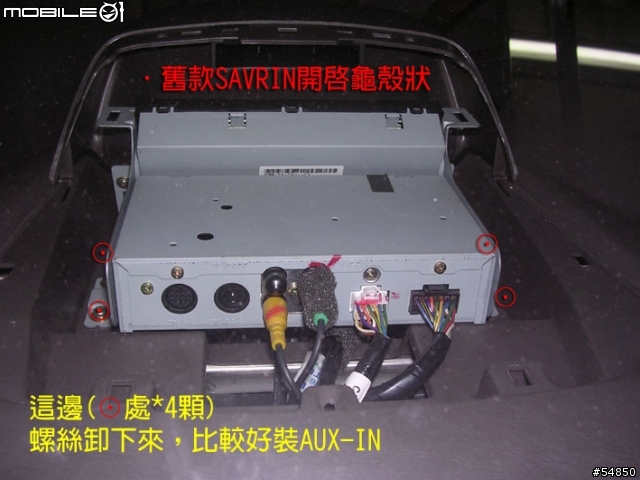

拆開可以看到上圖的機器，機器上面有螺絲...
將機器與車身固定的螺絲卸下，才好裝上線。

線請買L型頭，或是買L頭+一般線，一般的平行線接上會卡到鎖不回去。
(前提為您的是圖上的頭，如果PS2頭，就要買其他的線)

補充一些圖：(old SAVRIN)

==update==
自己DIY一下吧，線路圖：
http://www.savrin.club.tw/viewthread.php?tid=10684&highlight=aux

ezsony

請問有這台電源喇叭腳點線路嗎？謝謝

2024-04-03 22:01

隨

隨
個人積分：7分
文章編號：45522646

7分

樓主

2013-08-12 14:22

我的是那種8孔的aux 轉接線要去哪裡買?

battlewindRS

battlewindRS
個人積分：5分
文章編號：54369828

5分

6樓

2015-02-05 23:36

跟樓上同樣問題
不知道舊的SAVIRIN AUX IN 8孔插頭哪邊可以買到?
有人知道嗎?

oxox

oxox
個人積分：2035分
文章編號：54371988

2035分

7樓

2015-02-06 8:37

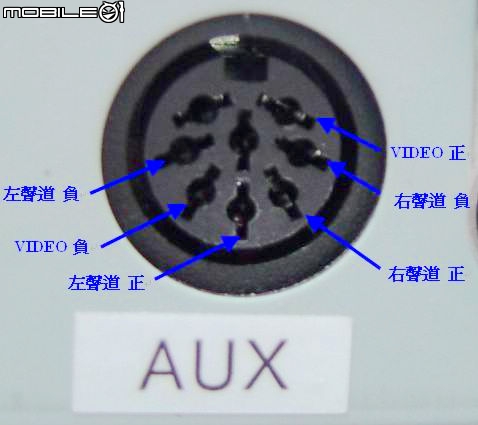

自己DIY吧，買鍵盤PS2線。

直接附上車友給我的線路圖，上面的LINK須要登入...

battlewindRS

battlewindRS
個人積分：5分
文章編號：54377906

5分

8樓

2015-02-06 14:46

感謝回覆

上面的LINK因為要審核帳號
還沒有辦法看到內容><

liuhsuanming

liuhsuanming
個人積分：7分
文章編號：70224261

7分

9樓

2018-09-22 14:25

隨 wrote:
savrin 音響...(恕刪)

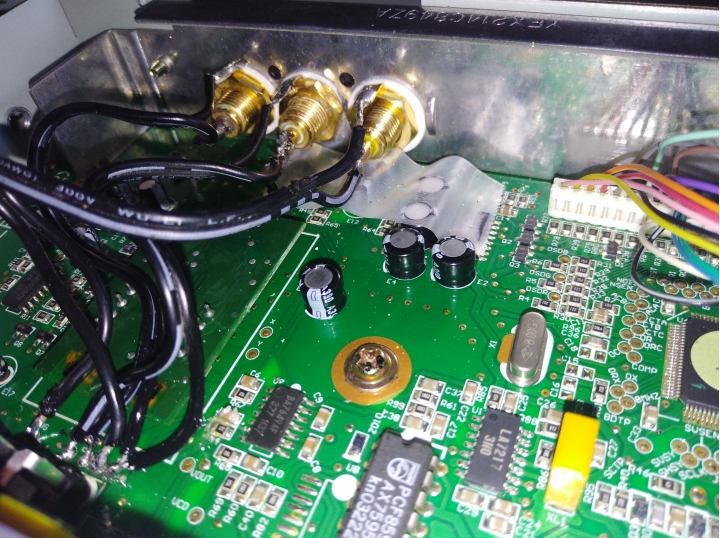

如果說遇到的AUX in 是PS2八孔插座的訊號控制盒，其實不用執著於找線材。
萬法不離宗，電路板上就有對應的訊號檢點可以跳線。
再去電子零件行買RCA母接，之後便能輕鬆擴充。

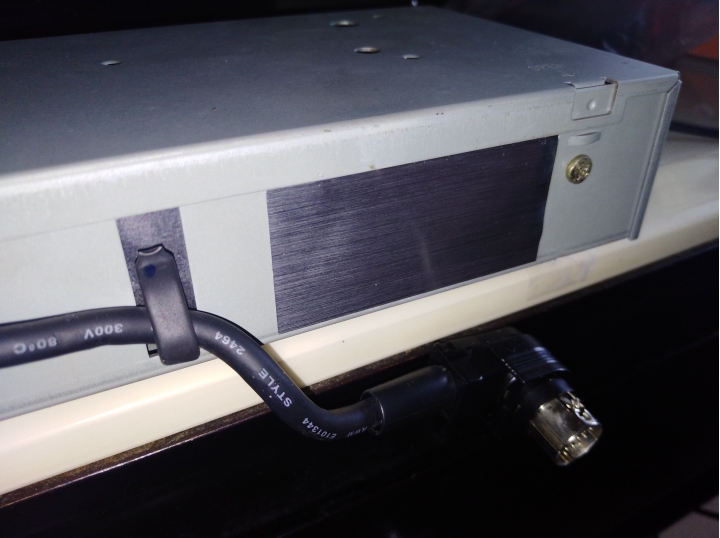

早期第一批的訊號控制盒是用AV in 的設計。但是，到了第二批便改為8 pin 的PS2插孔。幸好！鐵殼上的孔位沒有改掉，只是貼起來而已。

所以，不用拘泥於要如何尋購線材，反正都要動工具銲接，不如一勞永逸，也保留美觀。

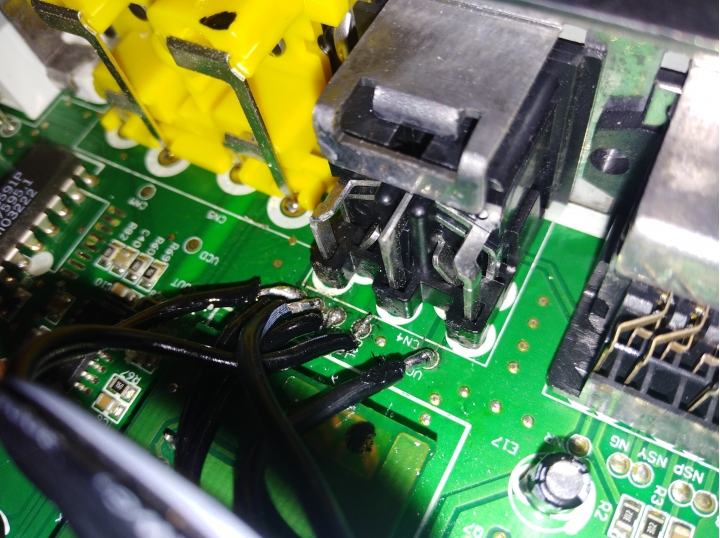

電路板上有訊號測試點，在PS2插孔的後方，很好找。
左右音源負極是共通的（事實上影像的負極也和音源共通），有兩個接點，接點旁上標示著VG和MG。
MDGL=左音源+
MDGR=右音源+
VDG=影像+

之後要怎麼擴充就是輕鬆的事了。
