請高手幫忙，關於視通原廠DVD PIN腳問題

rock俊
個人積分：92分
文章編號：38369605

92分

樓主

2012-09-10 11:14

摸了好幾天，網路也查不太到資訊，

所以想求救一下，

目前是卡在倒車正電不知道哪一隻腳才是強制觸發...或是該怎麼去試這隻腳在哪呢?

在請問如果倒車接VIDEO IN後，那AUX IN 是不是可以接電視呢?

我看數位電視有三頭紅白黃了對應左右聲道跟影像，那是不是就能接了呢?

在煩請各位高手幫小弟解答一下，非常感謝。

PS.打去三菱原廠問都說沒賣接頭，在打去視通官方網站...已經是.....空號了................

2012-09-10 11:14 發佈

文章關鍵字高手 DVD PIN 問題視通原廠

emcwu

emcwu
個人積分：0分
文章編號：38391917

0分

2樓

2012-09-11 9:45

視通音響的AUX IN在面板前方的AV-in喇叭頭但是需要買原廠配線!

rock俊

rock俊
個人積分：92分
文章編號：38391980

92分

樓主

2012-09-11 9:48

emcwu wrote:
視通音響的AUX I...(恕刪)

恩恩前面有我知道，是想問後面的部分，因為想走暗線看看。
謝謝您

emcwu

emcwu
個人積分：0分
文章編號：38392544

0分

4樓

2012-09-11 10:13

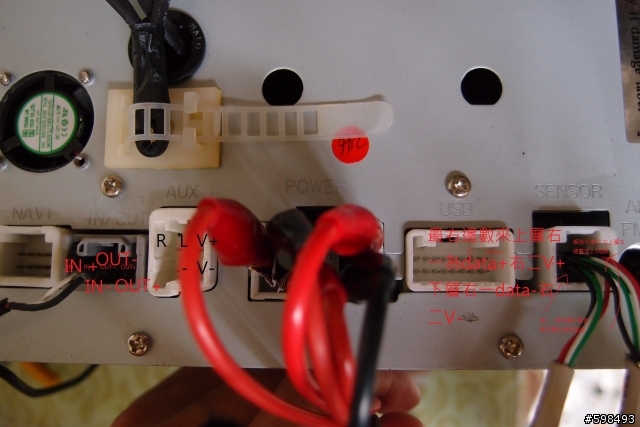

正視機器後方接頭

5 4 3 2 1

1. V01
2. V02
3. V0 GND
4. V1 GND
5. CAM

後方沒有聲音輸入

rock俊

rock俊
個人積分：92分
文章編號：38394018

92分

樓主

2012-09-11 11:13

emcwu wrote:
正視機器後方接頭5 ...(恕刪)

真的非常感謝您，那您知道倒車觸發是哪邊嗎? SENSOR的哪一隻呢? 我知道那邊有兩支要短路，有兩支是方向盤音量控制
但倒車觸發好像也是在那幾個PIN腳當中
請問您知道嗎?謝謝

心情飄飄

心情飄飄
個人積分：0分
文章編號：38394767

0分

6樓

2012-09-11 11:41

大大…
不好意思，打擾您
能否跟您請教…
方向盤控制…換曲(前、後)，調音量(增、減)
是哪個pin 位置嗎？
萬分感謝…最近要增加這功能…找不到相關資訊~

emcwu

emcwu
個人積分：0分
文章編號：38394903

0分

7樓

2012-09-11 11:45

之前的那個VIDEO in/out
V01 V02是VIDEO OUT
所以只有一組CAM IN可以用

正視接頭

4 3 2 1
8 7 6 5

1. REV
2. SBR
3. GND
4. BSD
5. SPE
6. GND
7. RMO
8. SSW

心情飄飄

心情飄飄
個人積分：0分
文章編號：38403191

0分

8樓

2012-09-11 17:39

emcwu wrote:
之前的那個VIDEO...(恕刪)

--------------------------

正視接頭

4 3 2 1
8 7 6 5

1. REV
2. SBR
3. GND
4. BSD
5. SPE
6. GND
7. RMO
8. SSW
----------------------------

大大~不好意思
以上部份是回覆我的問題嗎!!
因小弟不大清楚，英文代表何種意思
是該接哪幾個PIN腳呢？
還請大大不吝告知笨笨的小弟><

rock俊

rock俊
個人積分：92分
文章編號：38403296

92分

樓主

2012-09-11 17:43

心情飄飄 wrote:
----------...(恕刪)

1. REV 倒車線
2. SBR 煞車線
3. GND 地線
4. BSD 應該用不到
5. SPE 應該用不到
6. GND 地
7. RMO 應該用不到
8. SSW 方控線

心情飄飄

心情飄飄
個人積分：0分
文章編號：38403748

0分

10樓

2012-09-11 18:06

謝謝rock俊和 emcwu大大！！
那我後續拉線至主機後方…
正端接ssw
負端接 3 or 6 腳位就可以嘍？！
