以<下是準備要改LED的 , 看了一下維修手冊好像是要先將旋紐先拆下在將卡索分離拆解
但實際拆的時候那個旋紐很緊無法拔起

怕硬拔會斷掉 , 有高手可以指導一下嗎?

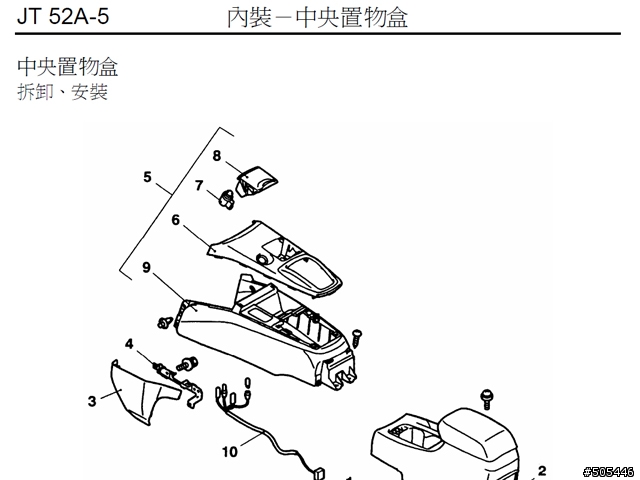

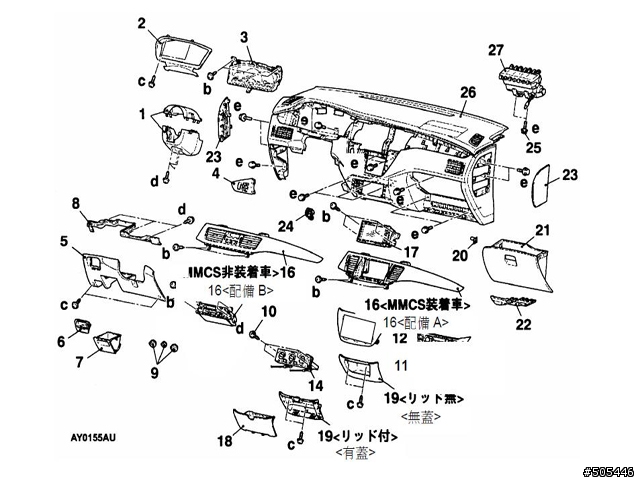

冷氣控制台分解流程
Lancer冷氣控制台改LED分享 (第2頁)

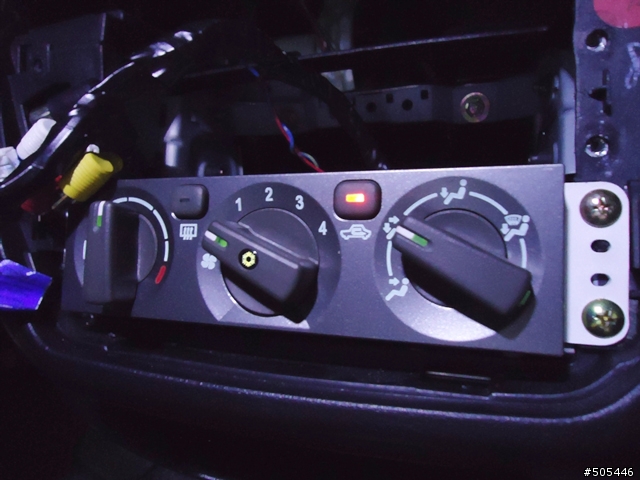

冷氣中控台-1 (原廠是綠色的)
Lancer冷氣控制台改LED分享 (第2頁)

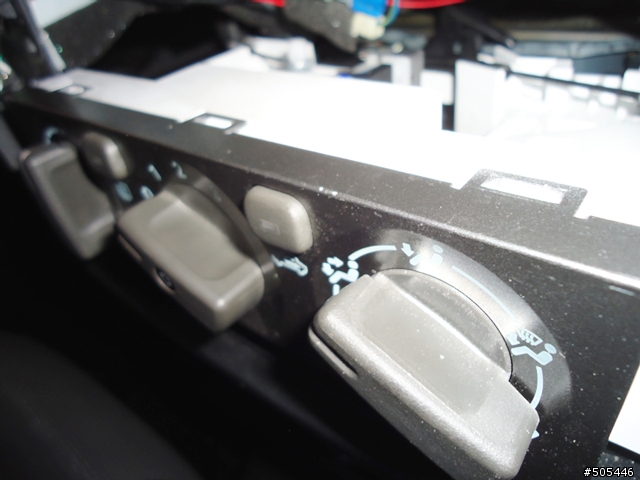

冷氣中控台-2

原廠燈泡為滷素燈泡改白光SMD-LED

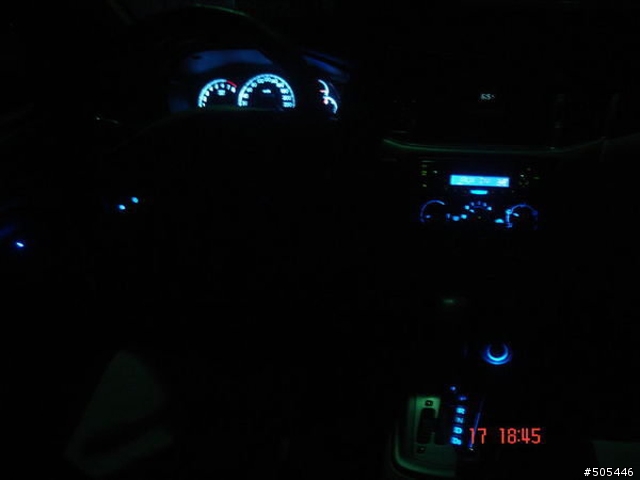

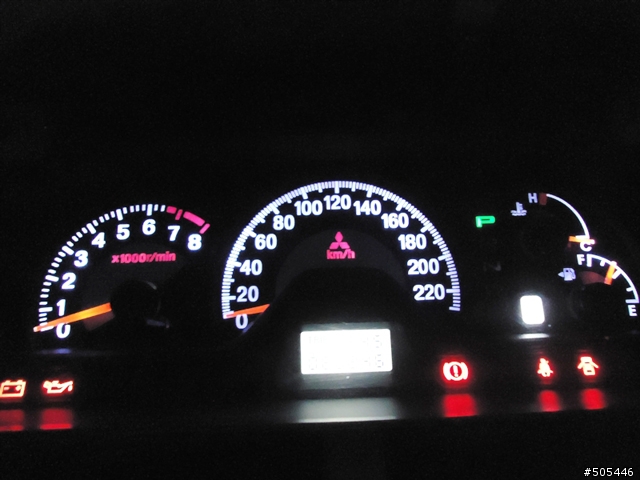

儀表板改完後的照片(施工前忘了拍)
Lancer冷氣控制台改LED分享 (第2頁)

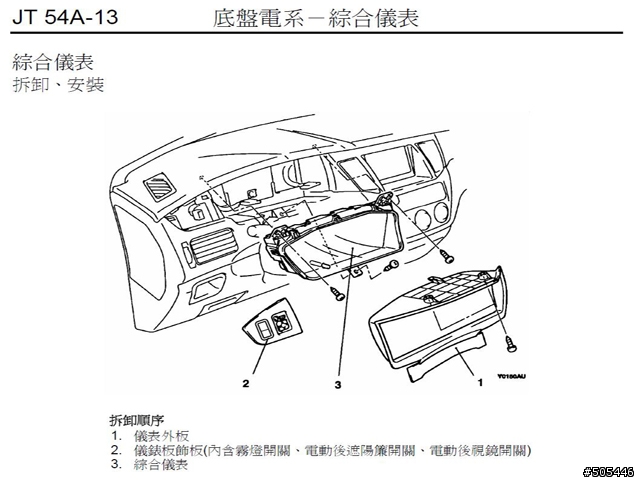

儀表板拆解可參考這裡

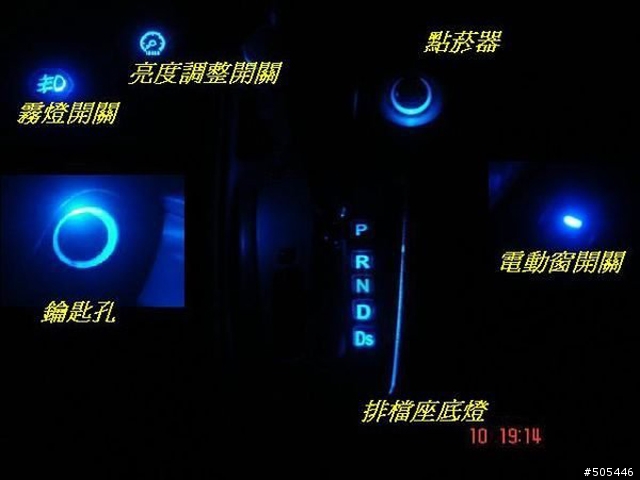

鑰匙孔
Lancer冷氣控制台改LED分享 (第2頁)

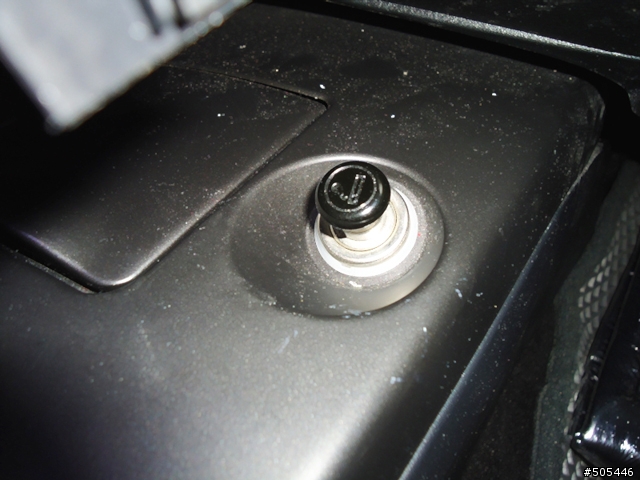

點煙器

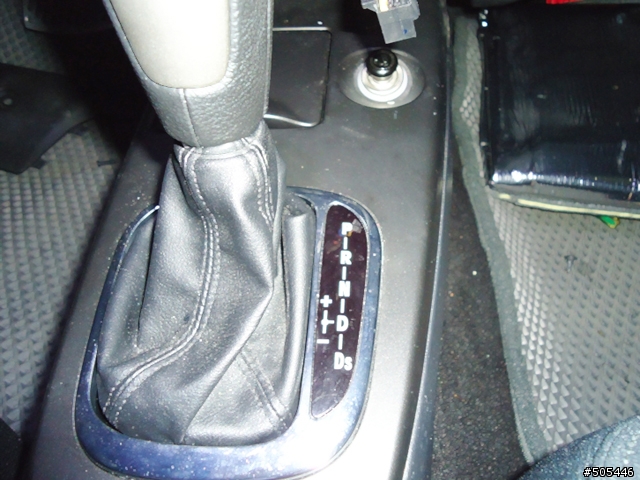

排檔桿

PS:排檔桿有詢問過原廠技師說這款車的排檔桿是沒有燈的所以放棄

還是有別的方式?

原廠手冊下載(簡體(

2011-09-22 18:35 發佈

文章關鍵字 Lancer 冷氣控制台 LED分享

chanismo

chanismo
個人積分：39分
文章編號：30813747

39分

2樓

2011-09-22 19:10

請問大大，裝了這個.. 就是所謂的 "高反差"儀表板嗎 ?? 第一張圖看起來蠻像的 ..

裝LED 後，明亮也可以調整嗎?

f9395588

f9395588
個人積分：13分
文章編號：30813803

13分

樓主

2011-09-22 19:14

因拍攝在地下停車場燈光不足所以看起來很像 , 但不是高反差 , 儀表板拆下後背後有4個主要的鹵素燈 , 規格是T10的 , 換掉後亮度調整到最暗也是很亮 , 調整是原廠駕駛座左下方有一個儀表燈調整開關可以調整

現在卡在冷氣控制台的燈泡更換 , 因為外面那個旋紐卡的很緊 , 怕弄壞就不好了

錢中宇

阿馬evan

阿馬evan
個人積分：28分
文章編號：30815268

28分

4樓

2011-09-22 20:46

f9395588 wrote:
以<下是準備要...(恕刪)

喔~~圖示還滿清楚的耶

ppo59

ppo59
個人積分：5分
文章編號：30818416

5分

5樓

2011-09-22 23:14

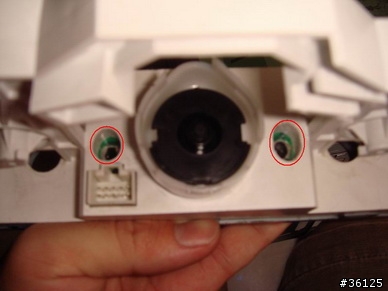

冷氣控制小燈那可以把冷氣控制台整個拆下來換~也是2個T10燈泡!

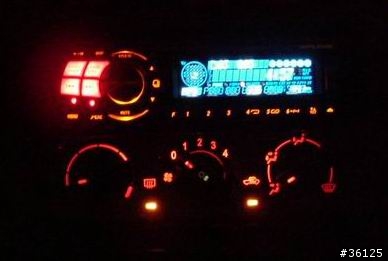

我換成紅色的了!
重點就是那2條風扇控制線要先拆掉!再把整個控制台拿下來換就可以了!
拆旋鈕因該會斷掉吧!所以我也沒拆!

排檔那很簡單阿!!放一個小冷陰極管進去吃菸灰盒那的小燈泡的電就好了阿!
因為那的電跟小燈大燈是同時控制的!!所以吃那的電晚上開燈排檔就跟著亮了阿!!

快樂的藍色飛翔

快樂的藍色飛翔
個人積分：334分
文章編號：30819441

334分

6樓

2011-09-22 23:56

這款車的排檔沒燈?
是頂級板才有燈嗎?
而且冷氣的開關有點不一樣...

望夜

望夜
個人積分：9分
文章編號：30820766

9分

7樓

2011-09-23 1:10

這車應該是05年後的吧,換氣鈕在上面
後面是兩顆很小的鎢絲燈,外面很難找到
直接用麥克筆上色就可以
至於旋鈕～心臟不大別亂拉～壞掉原廠都是要你整組換

io的排檔位是實心的所以不透光
要透光的只有lancer那種,可以直接在下面埋燈管發亮
或個別置入led發光....要有一點功力^^
要不就是內部挖空,只留那個檔位貼紙,埋入燈管看能不能透光

f9395588

f9395588
個人積分：13分
文章編號：30825081

13分

樓主

2011-09-23 10:19

感謝提醒 , 光看維修手冊還以為要先拆旋鈕 , 目前冷氣控制台還沒拆下 , 後方有看到2條繩索 , 一條控制溫度一條控制冷暖 , 晚點拆下來看看 , 至於排檔桿及點菸座有沒有燈我就不知道了 , 當初這台是跟朋友接手買的(Global Lancer Spirit 06年重裝版)沒有注意看排檔桿及點煙器有沒有燈 , 不知道是不是特仕板都偷工減料
