CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控

想法在腦海中讓他實現出來.大休旅車右側盲區==[路程即時影像]==讓變換車道或右轉彎時信心提高非常多!!!
也讓駕駛者時時刻刻可掃瞄行車時右側車實況
DIY教學原則以下.......[純分享不幫忙裝.沒賣物品...謝謝]
不拆原廠飾板.不鑽洞.不剪到原廠線路.
只把運作線路拉整齊收藏漂亮.技巧性使用雙面膠黏貼方式
完全獨立運作.單純系統.自行更換簡易.導航機與鏡頭取得成本低
[耐用度不詳!!!我剛使用1個星期.昨天車停太陽下曬5小時後再開車連啟動機器運作開1小時路程一切正常]
[會選5吋導航機.目視觀看大小適合.外觀品項質感比較優質.]
提醒==
鏡頭訊號線與電源線[請在自行加厚[絕緣保護]多個保護多個安心!!去買長黑色熱縮管套入線熱縮絕源好用又漂亮
CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控
儀表下中央區檔火牆那裏有空間可左右穿線路[用水管當絕緣管訊號線跟電源線穿過到油門區]
UBS電源線延長互插頭與鏡頭插頭..用熱縮管處理非常穩固
CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控

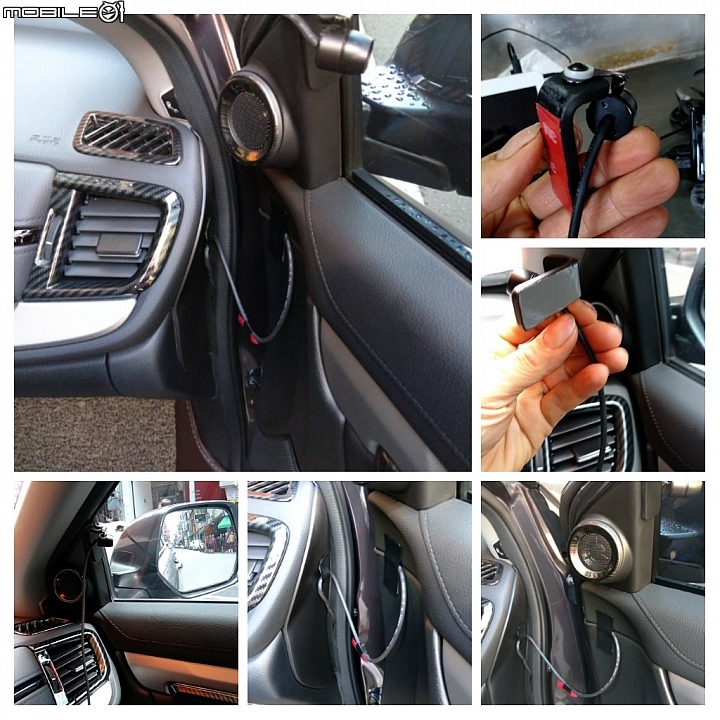

訊號線整理收藏好=鏡頭是用壓力板噴黑漆螺絲鎖住.雙面膠黏貼[角度是不影響電動窗升降][這裡線路用助黏劑才能黏上雙面膠在飾板上穩固線路隨開關車門而彎曲拉收..關起門後線路是看不見


CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控
1轉3孔12V.鏡頭使用供電=附有5v.UBS可導航機電源使用
黏這顆3孔在飾板上.要用助黏劑..才行


CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控

CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控

多方位角度擺放後開車到處行駛測試效果..最終設置此區是最好最直接.重要不影響駕駛者直視前方路況還可瞬間直覺性掃視右側盲區影像
且不影響冷氣出風口[還可幫助導航機散熱]與儀表觀看


CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控


CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控


CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控
如何有個點吸盤可吸住..自己動腦.我用壓克力+瞬間膠包皮革在補一塊小壓克力吸盤就有穩固點][只使用黑色泡棉式雙面膠]
==這裡我不使用助黏劑==..



下面..行車紀錄器.+導航機.+鏡頭.的電源線整齊收藏好...清爽

CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控



CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控

CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控

CRV5.[DIY.分享]導航機顯影功能改置車右側盲區即時顯影監控
開機整路程全程即時影像監看..真安心

路況車右側影像實際效果.一目了然.行車保障.安全回家...終了.謝謝
[補充這種平板式導航機1.2天內可用待機狀..如要長時間天數停車請把導航機用關機方式..關機.不耗內建電池量]
2019-06-04 10:50 發佈
我也是想改到右側.倒車時右邊可以停更近.鏡頭拉到外面線路會更美觀喔.....謝謝分享

k6552z wrote:
我也是想改到右側....(恕刪)

謝謝你...
因車還保固內
暫以不拆方式...運用
保固期沒...在來進階技術
我是用小圓鏡解決。
仿賽車 wrote:
想法在腦海中讓他實...(恕刪)
bin7777 wrote:
我是用小圓鏡解決。...(恕刪)

也可行..更省錢

因我需要更直接性..目視影像訊息
日夜都行,比較安心.現在路況複雜度真是蠻高的
沒路燈下電動窗也沒開的顯影狀況

原廠的盲點攝影不是可以隨時按下左手把開啟嗎?
jacky3346 wrote:
原廠的盲點攝影不是...(恕刪)

當時我買第二階,沒這配備看右側方向鏡組下方處有沒有鏡頭就知道,而且原廠只有你打右側的方向燈才可以中央螢幕顯影


所以自己來搞可整路全時顯影右側的路況影像,現在看螢幕就知道右側盲區後面的汽機車鑽來鑽去即時影像確認了行駛安全動態
(只要發動引擎開車就自動開起螢幕即時影像畫面直到目地停車熄火螢幕鏡頭也一起自動關閉電源)
這台導航機就算選擇按關機關閉後
一樣發動引擎通電會自動開機,慢一點而已因安卓系統要跑完
如待機方式的就很快開機了



仿賽車 wrote:
當時我買第二階,沒這配備看右側方向鏡組下方處有沒有鏡頭就知道,而且原廠只有你打右側的方向燈才可以中央螢幕顯影
所以自己來搞可整路全時顯影右側的路況影像,現在看螢幕就知道右側盲區後面的汽機車鑽來鑽去即時影像確認了行駛安全動態
(只要發動引擎開車就自動開起螢幕即時影像畫面直到目地停車熄火螢幕鏡頭也一起自動關閉電源)
這台導航機就算選擇按關機關閉後
一樣發動引擎通電會自動開機,慢一點而已因安卓系統要跑完
如待機方式的就很快開機了



原廠的在大燈控制桿那邊有一顆按鈕可以直接打開右側鏡頭的影像,只有倒車時無法看到
0165MA wrote:
原廠的在大燈控制桿...(恕刪)

喔,,這樣,當時買車去試駕是開頂規版的就有看到這右側顯影像功能,其他就不了解

只是我只要買第二階,,所以就沒此顯影功能
開兩年多右側盲區真的存在於行駛中碰到了2.3次瞬間一個點角度看不到旁車問題
所以才覺得弄一套專屬於全時顯影的目地,求更安全的開車
