CRV2室內燈的線路? 回廠火大

torbor65

torbor65
個人積分：26分
文章編號：2809557

26分

樓主

2007-05-15 2:08

最近買了五組冷陰極管 (前座+後座+行李箱)
可是對於電燈的DIY真的不知從何下手耶??? orz

再網上搜尋都找不到CRv2的裝法

只找到

WISH http://clie.ws/bbs/index.php?showtopic=87033
三菱 http://forum.fdzone.org/viewthread.php?tid=1391242

有哪位大大可以指導一下嗎??
或是哪裡有連結的圖或是照片感恩阿

2007-05-15 2:08 發佈

文章關鍵字 CRV2室內燈線路

dennischen06

dennischen06
個人積分：0分
文章編號：2811759

0分

2樓

2007-05-15 14:38

看起來你應該是要開車門時同時做動冷陰極管
我想CRV2的室內燈線路應該是A柱下方有一片蓋子可以打開
蓋子背面有線路說明你可以看看
我是開ACCORD的裡面有室內燈的電源線
我想CRV會不會也是在裡面你可以找看看囉
不然就直接從室內燈殼拉電源出來囉!

torbor65

torbor65
個人積分：26分
文章編號：2813135

26分

樓主

2007-05-15 19:11

dennischen06 wrote:
看起來你應該是要開車...(恕刪)

左右A柱下方喔???我還真的要找一找耶

海底撈針

直接接閱讀燈是不是還要再另外買線阿
不然不夠長耶要買哪種的?

FIREman

torbor65

torbor65
個人積分：26分
文章編號：2813188

26分

樓主

2007-05-15 19:26

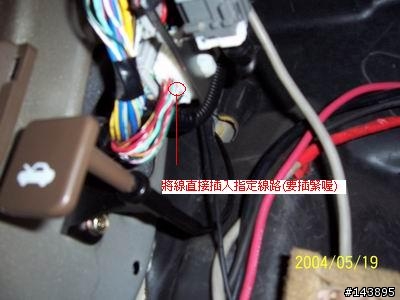

找到圖好像是CRV2

我的NEWCRV是不是一樣阿??
那我的右駕駛座也找的到一樣的嗎??

FIREman

gamli

gamli
個人積分：935分
文章編號：2814387

935分

5樓

2007-05-15 23:15

按照上面弟兄所提供的圖..
找到白色細藍色電線做１２ｖ的正電..
找到綠色細紅的電線做接地..
我是把陰極管的增壓器正的接白色細藍色電線..
負的接綠色細紅的電線...
這樣就會有開門也會跟著室內燈一起亮關門一起慢慢熄滅..
還可以接個小開關出來..控制陰極燈管亮滅...
前右座我找過沒有這種電線..只有在駕駛座..
所以你必須從駕駛座哪接線過去...
最好是一個陰極燈管配一個增壓器...
要不然不會很亮...
我的車最近進廠維修變速箱..無法拍照..有問題再提出來吧..
大家再討論吧...
小心接線不要TOUCH到車體...以免車內保險司燒掉...

不過我是勸你最好先把車內電壓用顆7812穩壓IC先把電壓穩住..
再接陰極管的增壓器..比較妥當..

torbor65

torbor65
個人積分：26分
文章編號：2816102

26分

樓主

2007-05-16 10:01

gamli wrote:
按照上面弟兄所提供的...(恕刪)

感謝大大提供意見喔讓我更清楚囉
但是.....

還不要碰到車體喔

{小心接線不要TOUCH到車體...以免車內保險司燒掉...}}
太恐怖了八

不過我是勸你最好先把車內電壓用顆穩壓IC先把電壓穩住..</
這是啥東西阿???7812有圖嗎??

真是期待又怕受傷害喔

FIREman

gamli

gamli
個人積分：935分
文章編號：2816195

935分

7樓

2007-05-16 10:17

我不知你那陰極燈管是跟誰買...
我跟Y拍上賣家買時他有附開關給我..
我發現他有L7812穩壓IC做的一組成品..
成品的質感還可以..價錢也還可以我就跟他連陰極燈管一起買..

L7812是一種穩壓IC...簡單說它可以把輸入電壓轉成輸出為12V...
因為我不知道他的增壓器內部有作啥處理...怕發動車子時的大電流把
增壓器搞掛...所以做這處理...我車內4組陰極燈管已經一年多了...還沒
燒掉..晚上開車時當老婆有東西掉到車內...我打開陰極燈管他都能很方便找到
所掉的東西...

加油...先把要拉線的部份先想一遍...一步一步搞...應該可以成功啦...
