04 accord 2.0音響接頭電路圖

timlin001
個人積分：3分
文章編號：13850761

3分

樓主

2009-08-05 22:25

版上有人有:

04年accord 2.0音響主機連接接頭的線路說明圖嗎?(有恆溫空調的主機)

就是音響主機連接頭和A/C(有兩條)連接頭。

2009-08-05 22:25 發佈

文章關鍵字 accord 2.0音響接頭電路圖 04 2.0

Reminton Steal
個人積分：7分
文章編號：13853199

7分

2樓

2009-08-05 23:52

timlin001 wrote:
版上有人有:04年a..音響主機連接頭和A/C(有兩條)連接頭.(恕刪)

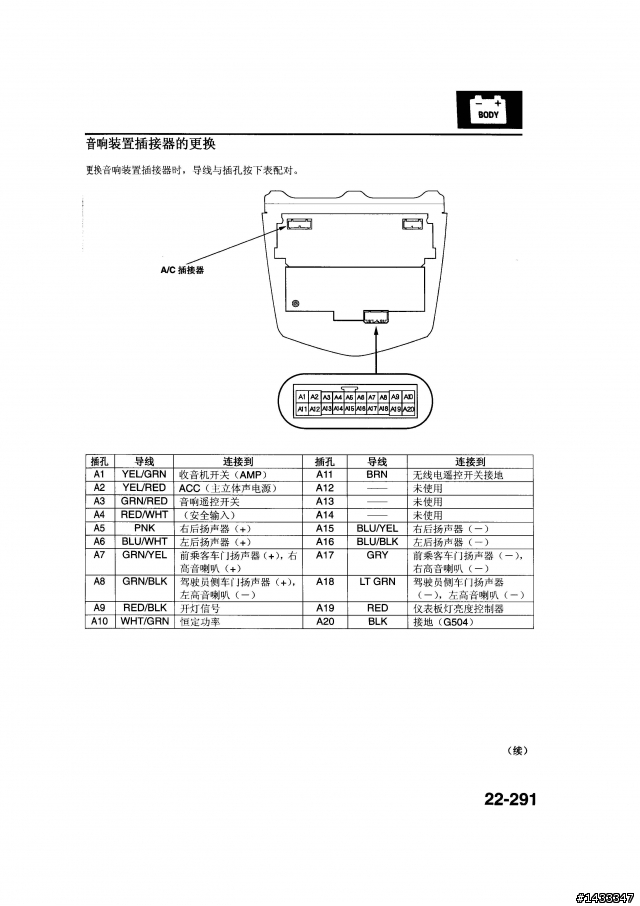

是這個嗎?

timlin001
個人積分：3分
文章編號：13873179

3分

樓主

2009-08-06 19:36

對!就是這個。謝謝你的幫忙。

文字是簡體字，不知和台本的一樣嗎?

有a/c圖嗎?有兩個接頭(一個是22pin，另一個是16pin的吧)

Reminton Steal
個人積分：7分
文章編號：13887739

7分

4樓

2009-08-07 12:15

timlin001 wrote:
對!就是這個。有a/c圖嗎?有兩個接頭(一個是22pin，另一個是16pin的吧)..(恕刪)

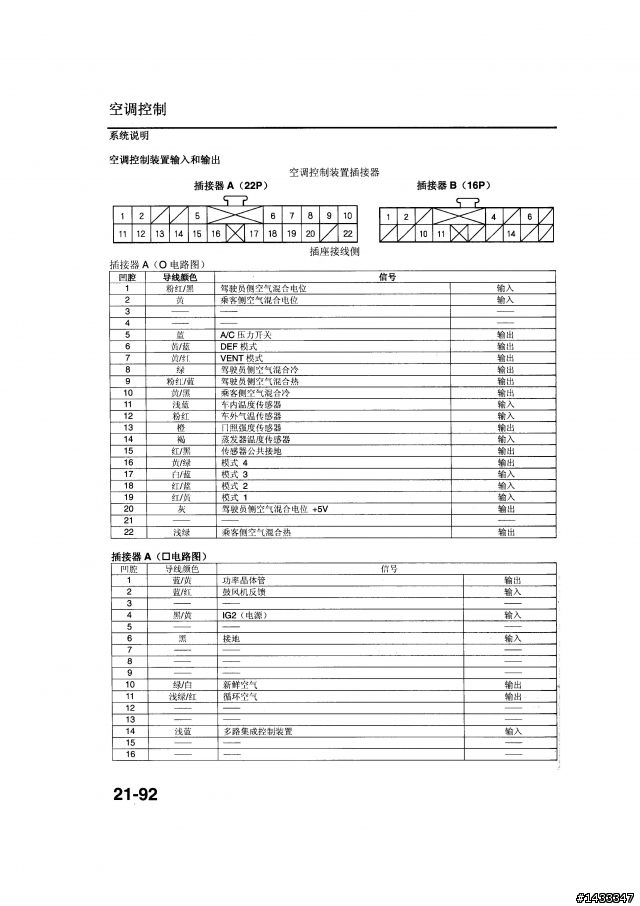

手冊裡有兩組,您挑著用吧!
台本的修護手冊我沒見過,要請問別的族人有沒有
不過我想台灣的量應該沒有大到有特別型號,
還是請您自行判斷吧!

timlin001
個人積分：3分
文章編號：13895672

3分

樓主

2009-08-07 19:50

Reminton Steal:

我就是要這個。

非常謝謝你的幫忙!

timlin001
個人積分：3分
文章編號：13906998

3分

樓主

2009-08-08 10:54

Reminton Steal

不好意思!再問個問題:

由圖1和圖2的比較connector a的接線有不同，另一個16pin的接頭，接線是一樣的嗎?

Reminton Steal
個人積分：7分
文章編號：13907779

7分

7樓

2009-08-08 11:42

timlin001 wrote:
Reminton S...(恕刪)

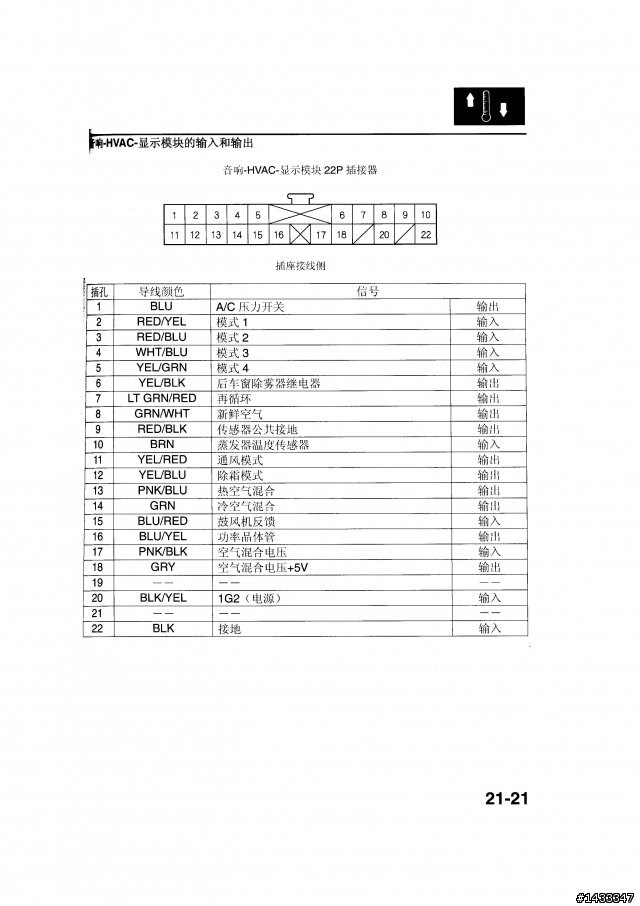

圖一是六片CD
圖二是單片CD
