尾燈/煞車燈換LED接法? (第3頁)

alvin63
個人積分：5分
文章編號：44621691

5分

21樓

2013-06-26 23:16

承受電流愈大的二極體會愈大支,比較貴也是合理的!零售的一支三元應該還好!
如果確定一直會使用LED燈泡,那用一支一元1A的就夠了,如果偶爾會使用鎢絲燈泡替代且不拿掉二極體的話,那使用2A的也稍勉強,最好找3A以上的!
目前接一支二極體就可以正常使用,那另一條線的應該加不加都無妨,二極體很便宜,有錢有閒的話就順便裝上好了!

吳小樺

吳小樺
個人積分：3分
文章編號：45320721

3分

22樓

2013-08-01 23:32

alvin63大...小弟想請教你一下!!
我的是T20燈座...燈是LED的....原本的7443A插頭接到LED上只有兩條線
我跳過7443A的頭直接重後面的出線通電亮的是煞車燈的亮度
這樣我是不是要兩條線(小燈)(剎車燈)都接上二積體.....然後小燈線在接上一顆電阻
如果是的話電阻大概是要多少?

另外想請問有人知道哪裡可以買到7443A的接頭(T20/7443A公頭)?

我已閱讀過並同意遵守討論區規則XDDDDDDDDDDDDDDDDDDDDDDDDDD

alvin63

alvin63
個人積分：5分
文章編號：45329838

5分

23樓

2013-08-02 11:57

7443應該是使用T20雙芯的燈泡,您的LED燈泡只有兩線,是7440嗎?
如果可以的話,把LED燈泡拆開,將電阻及二極體加在燈泡內的電路上比較好,
我不建議將之加在原廠線路上,因為如果需要用鎢絲燈泡應急時,比較沒有顧慮!
二極體兩邊(小燈+煞車燈)都加OK,至於要加在小燈電路的電阻大小,一般小燈電流約是煞車燈的1/3~1/5,電阻值及W數,要看你的燈使用哪種LED及串並聯的方式來決定!基本上看其中一串上所配的電阻大小,外加的電阻是其3倍左右即可(電流約1/4);看實際亮度再稍作增減,但小燈不可太亮,以拉大跟煞車燈的亮度落差,細節歡迎再討論!

吳小樺

吳小樺
個人積分：3分
文章編號：45352572

3分

24樓

2013-08-03 16:07

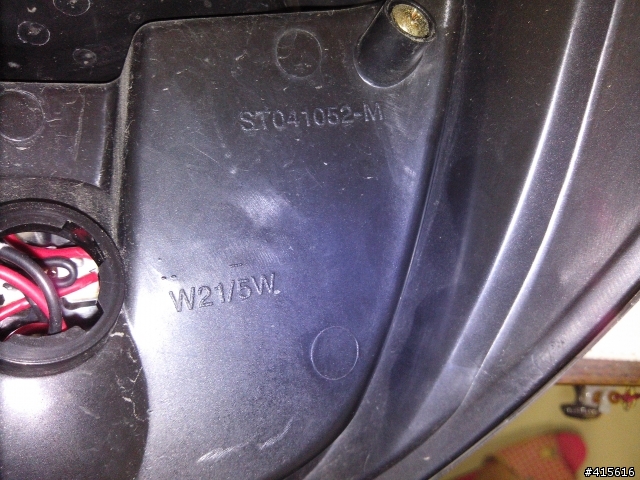

這應該是表示剎車21W小燈5W吧!!

alvin63

alvin63
個人積分：5分
文章編號：45397671

5分

25樓

2013-08-06 0:37

吳小樺 wrote:
這應該是表示剎車21...(恕刪)

是的,似乎大部份7443及1157雙芯燈泡都是這樣配置的!

吳小樺

吳小樺
個人積分：3分
文章編號：45425463

3分

26樓

2013-08-07 11:32

alvin63大....感謝你的說明!!
你看到的照片裡面有紅黑兩條線....他就直接接到7443的頭(頭應該是壞了)!
我現在就是想要直接把紅黑線剪斷....
然後買一顆新的7443...然後接出三條線
A.共線(-)
B.剎車燈火線(+)
C.小燈火線(+)
A線直接接到黑線，B線加二積體，C線加二積體+電阻

不知道你有什麼看法?
對了我一直沒測T20的端座小燈及煞車燈的輸出功率有沒有一樣....這需要測嗎?
還請大大賜教!! orz

alvin63

alvin63
個人積分：5分
文章編號：45461851

5分

27樓

2013-08-09 0:15

您這樣接應該是可以,原廠這燈座只有煞車燈功能嗎?不然怎麼只有兩條線!紅色那條確定是煞車燈而不是小燈電源吧?
T20的端座小燈及煞車燈的輸出功率,這應該不用太擔心吧,換上LED燈泡,耗電都要小得多,煞車燈的耗電可能只有原本鎢絲燈的小燈耗電而已!

balanbalan

balanbalan
個人積分：1分
文章編號：45463107

1分

28樓

2013-08-09 1:58

買個傳統燈泡試一下，就知道線路接法有沒有問題，還是led問題
