想請問k8-99-3門小改款霧燈線路圖 (第2頁)

戴岳錚
個人積分：23分
文章編號：17301058

23分

11樓

2010-01-31 11:54

你好~那條紅色線是跟著車台配線回到車室內的保險絲座,你可以看看保險絲的位置圖,上面標示為空的位置,卻有插上保險絲的話,再用電表量看看,應該就是那一個,我車上的是顯示15A,你的應該也是一樣!!
只要將電瓶的正極移除就可以了,負極可以不用拔除,移除後只有音響設定須重設之外,就是行車電腦會重新學習~就只有這2個不是問題的小問題而已~

chunchung0519

chunchung0519
個人積分：10分
文章編號：17312937

10分

樓主

2010-02-01 1:25

戴岳錚 wrote:
你好~那條紅色線是跟...(恕刪)

我有看了一下保險絲座裡的保險絲是15A沒錯~! 至於紅線還沒去查,有看到保險絲的兩端線是白線....到這裡~發覺白線的兩端式接往哪呢? 因為當時線組被固定繩綁在裡面,到時總查線路時要剪開.....

還有k8前輪的千斤頂位置在哪呢?之前看車行升起車時忘了注意看頂的位置? 是前輪後黑色擋泥板後方側條裡面嗎? 假如蹲下來看有甚麼可判別?

問題很多,真的感謝你耐心回答.......

戴岳錚

戴岳錚
個人積分：23分
文章編號：17317232

23分

13樓

2010-02-01 11:09

那就是經過鎖頭後來的正電源,不建議將線束撥開檢查,因為要將"拉機棒"拆開才撥的到整組線,是做白工罷了!!
頂的位置如圖:

kungmi

kungmi
個人積分：156分
文章編號：17319113

156分

14樓

2010-02-01 12:35

電線用粗一點的

12~24蕊

繼電器要裝

不然直接用開關

可能會燒掉

因為霧燈用鹵素的近100W

大概近10A的電流

絕緣做好

應該沒什麼大問題

chunchung0519

chunchung0519
個人積分：10分
文章編號：17324345

10分

樓主

2010-02-01 16:48

戴岳錚 wrote:
那就是經過鎖頭後來的...(恕刪)

嗯........了解了~~~!!! 對了,你附的圖是原廠k8中文維修手冊嗎??我用G大師找都只找到原文........很困擾~! 不知您有電子檔可給我嗎??感激不盡.................

chunchung0519

chunchung0519
個人積分：10分
文章編號：17324411

10分

樓主

2010-02-01 16:50

kungmi wrote:
電線用粗一點的12~...(恕刪)

我看原廠線組都超級細......................比我機車用的一些線都還細.......所以電系部份我都會買好的線材去接........

戴岳錚

戴岳錚
個人積分：23分
文章編號：17325993

23分

17樓

2010-02-01 18:03

是車主使用手冊裡的~不是維修手冊!!

chunchung0519

chunchung0519
個人積分：10分
文章編號：17332274

10分

樓主

2010-02-01 23:16

戴岳錚 wrote:
是車主使用手冊裡的~...(恕刪)

阿...............買車忘了拿..........我以為是維修手冊........
最近要拆門內板............因為右邊把手斷了...................料明天要到,要拿去烤漆......
不知有拆裝圖示說明嗎?

戴岳錚

戴岳錚
個人積分：23分
文章編號：17345363

23分

19樓

2010-02-02 15:35

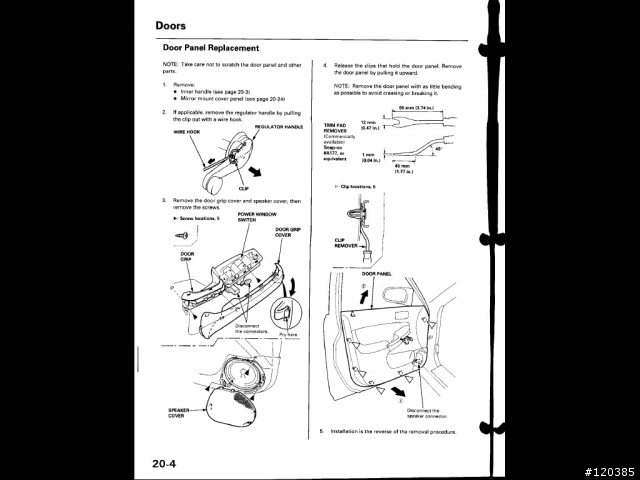

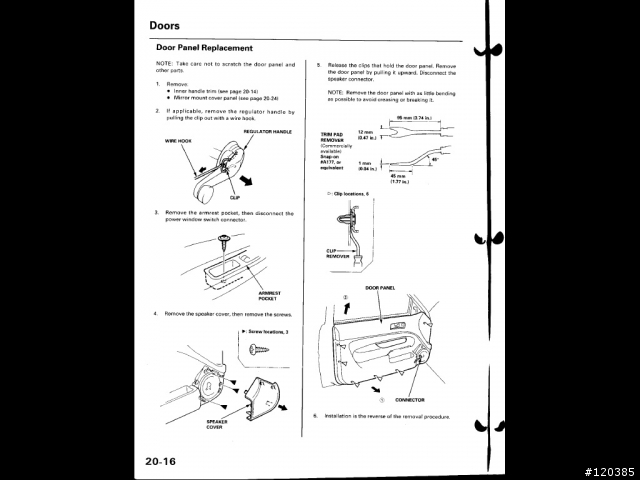

三門跟四門的好像不同耶,不過大同小異,但這要一一說明就真的有點麻煩~反正,你只要看到車門飾板有螺絲的部分都拆就對了,喇叭外蓋用一字起翹開來,裡面也有3顆螺絲(鎖喇叭的那3顆可以不用拆),內車門把手也有1顆螺絲以及卡榫,車門扶手是用卡榫卡住的,拉開之後裡面也藏有2顆螺絲,也就是總共會有6顆螺絲,之後就直接將門飾板往外拉,將卡榫脫離門板就看得到鎖車門外把手的螺絲了~我說的是四門的,三門的就請自行融會貫通一下,三門的幫朋友拆過,記得比四門簡單!!

chunchung0519

chunchung0519
個人積分：10分
文章編號：17371798

10分

樓主

2010-02-03 20:00

戴岳錚 wrote:
三門跟四門的好像不同...(恕刪)

ok....感謝指導...我這星期等有空再來拆裝看看......
