[分享]K8改E46魚眼後電磁閥開關超簡單接線(不知道我有沒有LAG)

一般來說改完E46魚眼會遇到一個問題

就是電磁閥的開啟接線

一般近燈的訊號給HID開啟用

遠燈接給電磁閥

但是一切換遠燈

就變成電池閥開了...但是近燈HID卻滅了

但是維修手冊上可以找到1個簡單的解決方案

請翻開人手一本的葵花寶典96~2000版 page 23-165



B6應該是主電 B3則是近燈囉

接線有一個預留的" *B4 "這個原本是加拿大車型的調光器接線

也就是只要開燈後..不管切遠燈近燈這個都會通電

所以只要把原本的近燈訊號PIN和這個調換就

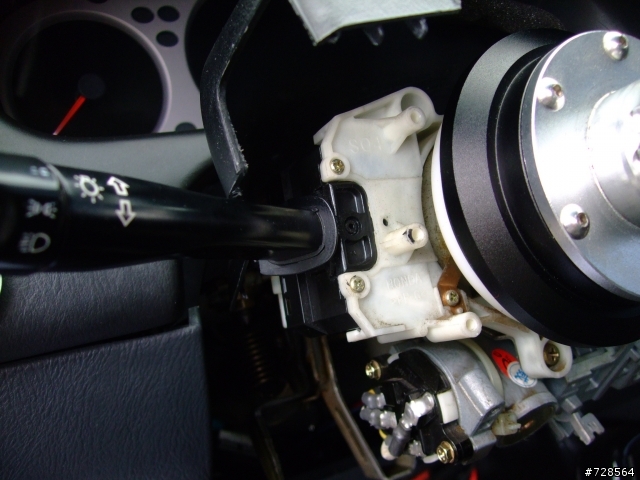

拆下兩顆小螺絲抽出左手控制組

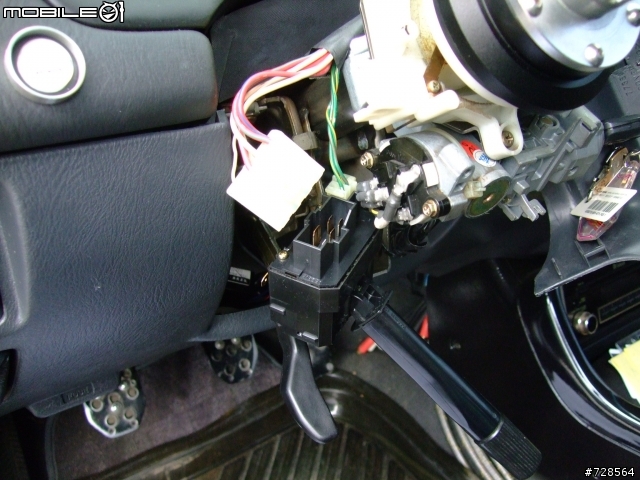

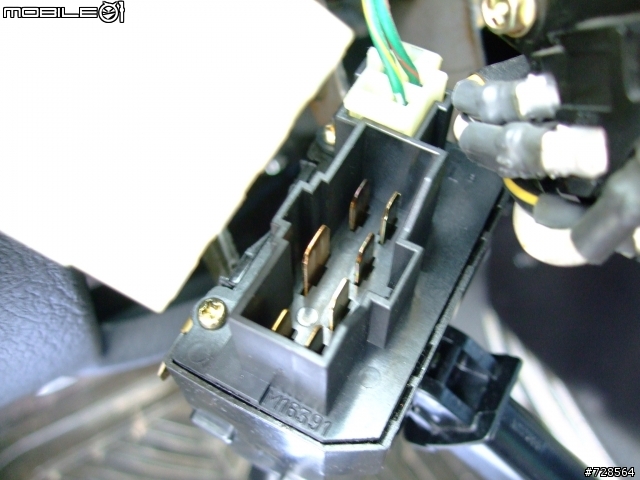

拔出後面線組頭..順便用電錶測試了一下開關訊號通電情況是否如手冊一樣...OK!!



修改線組

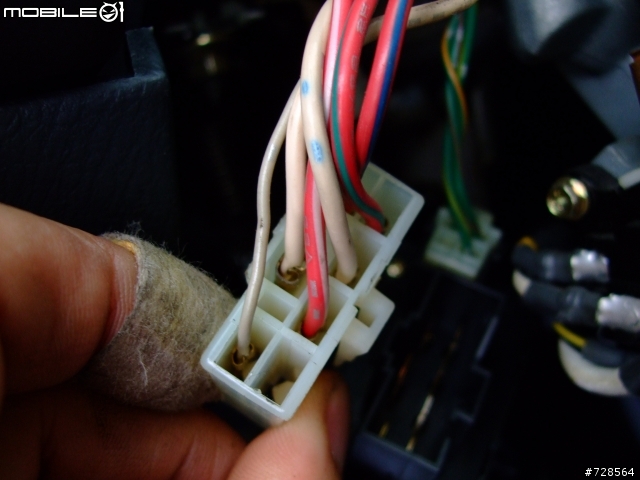

把上圖中B3位置的PIN(紅/粉紫)拉出(用小鐵絲插進去抵住PIN卡榫就可以順利拉出)...塞到下面 *B4 的預留孔

大功告成!!!

這樣電磁閥就可以作動

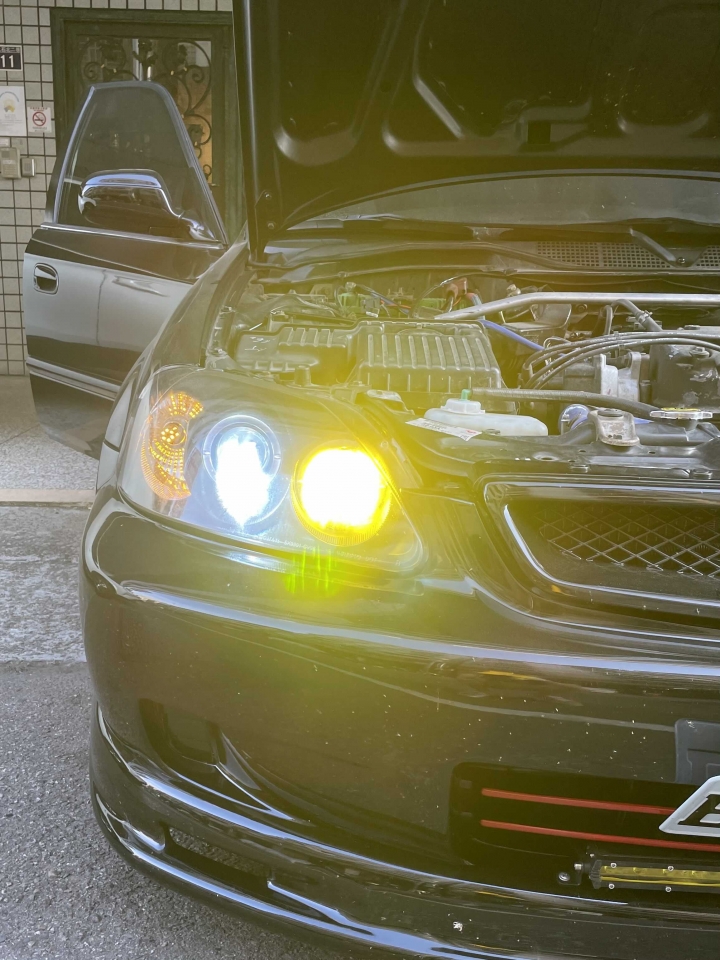

閃燈也OK囉!!

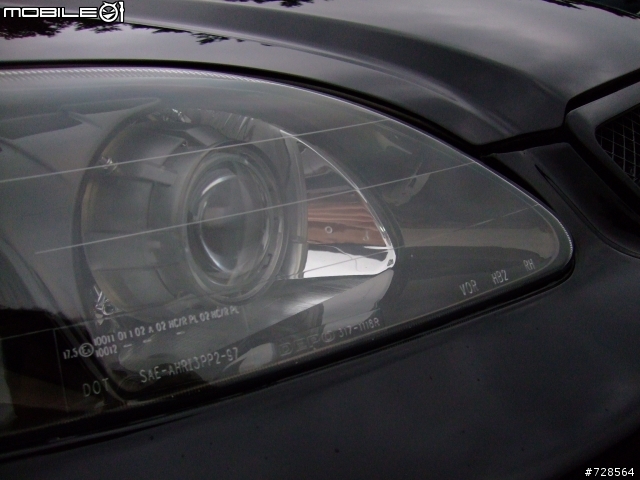

PS:魚眼需是E46 06年後出的...就是兩線式電磁閥

(但如果是三線式的電磁法也OK..變成B3線再拉出來給電磁閥..這樣也可以控制正負變換..應該吧?^^a)
