[詳細開箱-11/03補充] Kuga 安裝 ORO W408B 整合型內胎壓偵測器，搭New Kuga Plus1

上一回是 安裝.....

[詳細開箱]10/10補充-New Kuga Plus1 數位導航版 + WifiDisPlay [10/10售後問題9/30註冊9/25圖資8/29手冊]




這回安裝ORO W408B 整合型內胎壓偵測器，連接New Kuga Plus1


網拍找ORO W408B，買回來自行DIY或汽車影音行安裝主機。 輪胎安裝就得到輪胎行安裝，這樣花兩筆費用....

而我車上有New Kuga Plus1就很方便，可自行安裝，文章後面就知道....也能省一筆.....




由於時間問題，就分段

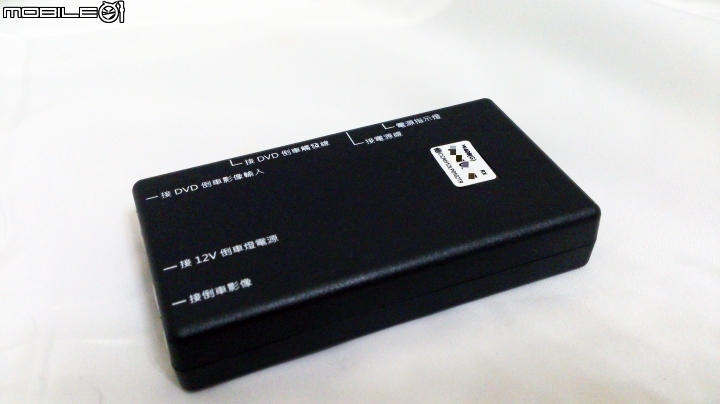

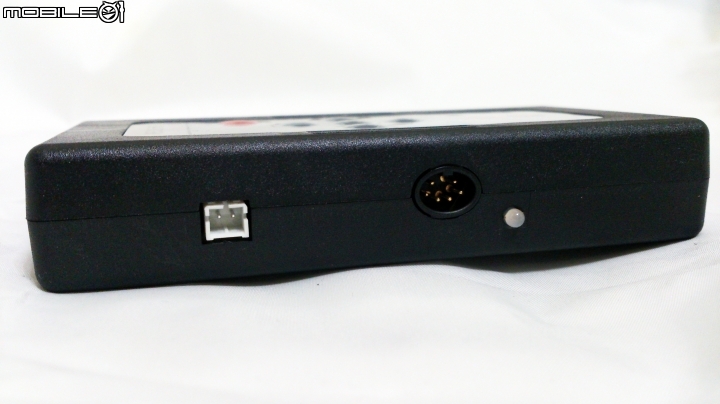

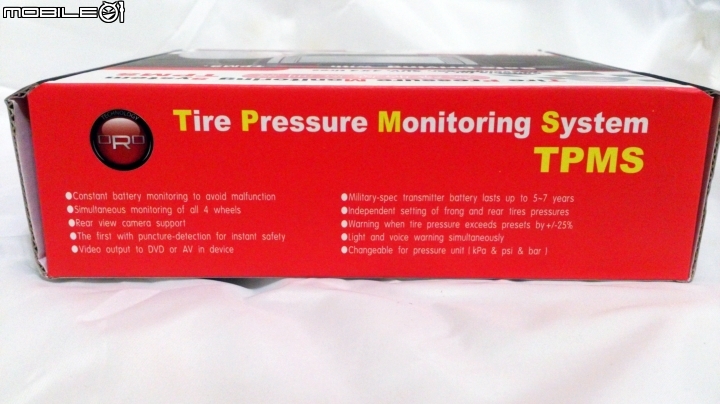

0.開箱ORO W408B 整合型/內胎式

1.安裝主機及遙控器

2.輪胎行-安裝內胎式偵測器

3.ORO主機介面畫面...

4.安裝 輪圈保護套<

5.輪胎平衡，裝回車上。完成圖

6.影片-安裝輪框-內胎式偵測器及輪圈保護條

7.外面影片-安裝輪圈保護條

8.11/03補充影片-輪圈保護條，安裝後再確認，使用橡膠槌









0.開箱ORO W408B 整合型/內胎式














































胎壓偵測器上的標籤，有ID序號!

這很重要，讓主機來對應四顆...未來更換時需要輸入新的ID用







下面小孔~偵測胎內氣壓孔










影像線





藍色，倒車燈V12





棕白，倒車觸發線

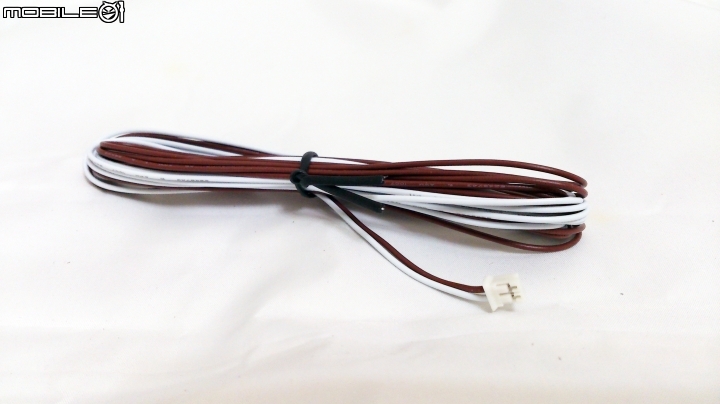

3把線組





電源線





輸入9~16V 輸出8V/0.5A







盒內有四條線....





鋁製氣嘴







耐落螺絲，螺絲膠

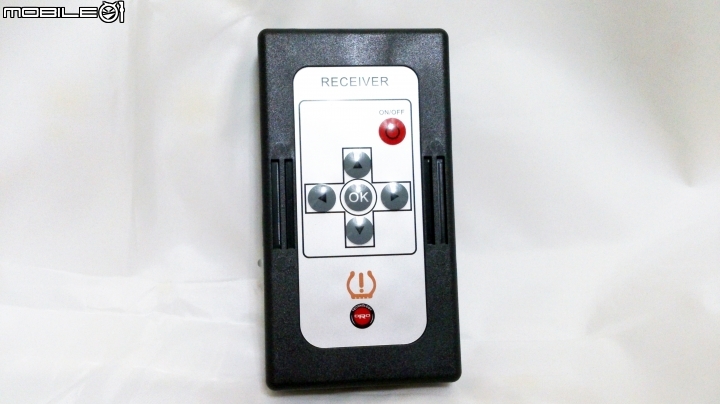

遙控器，來設定胎壓警告值、更換偵測器ID、、、等







CR2025 3V鋰電池

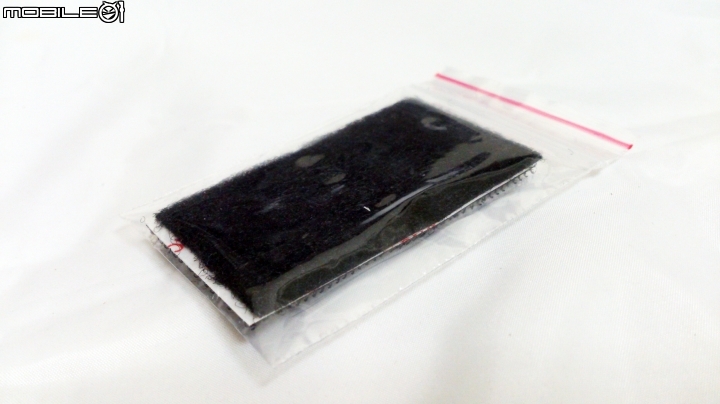

魔鬼沾~





保固書+卡

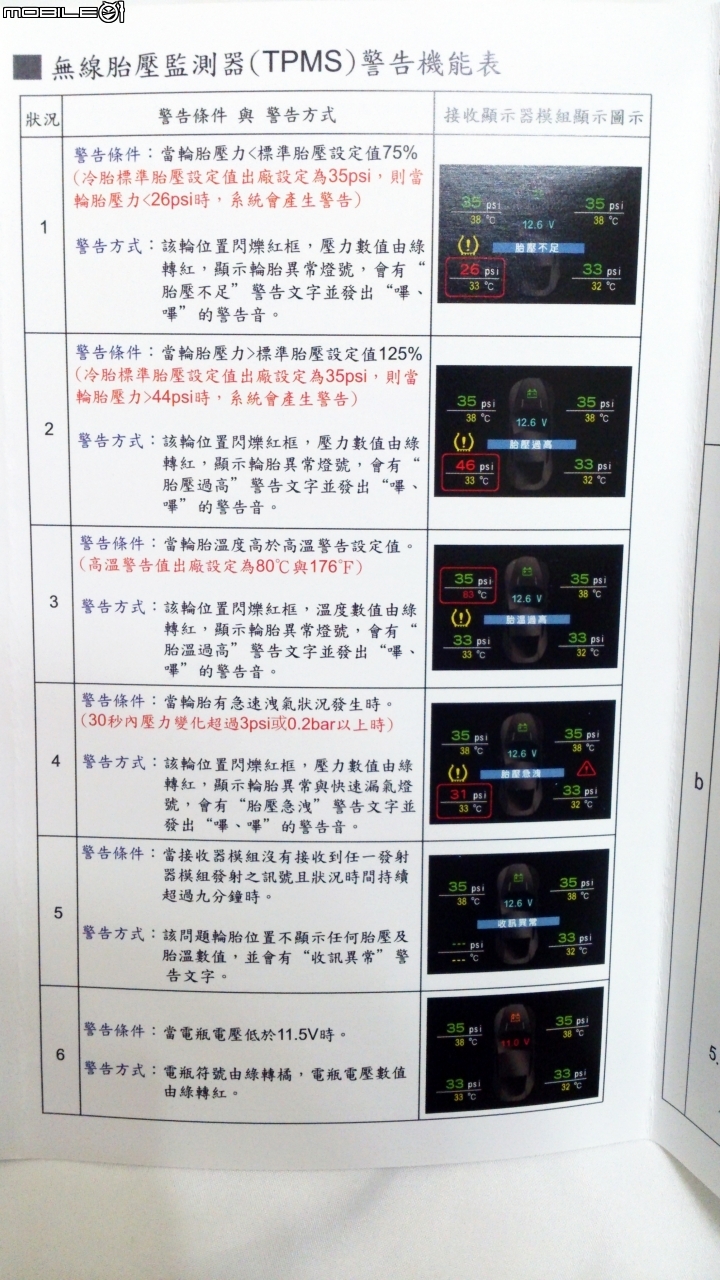

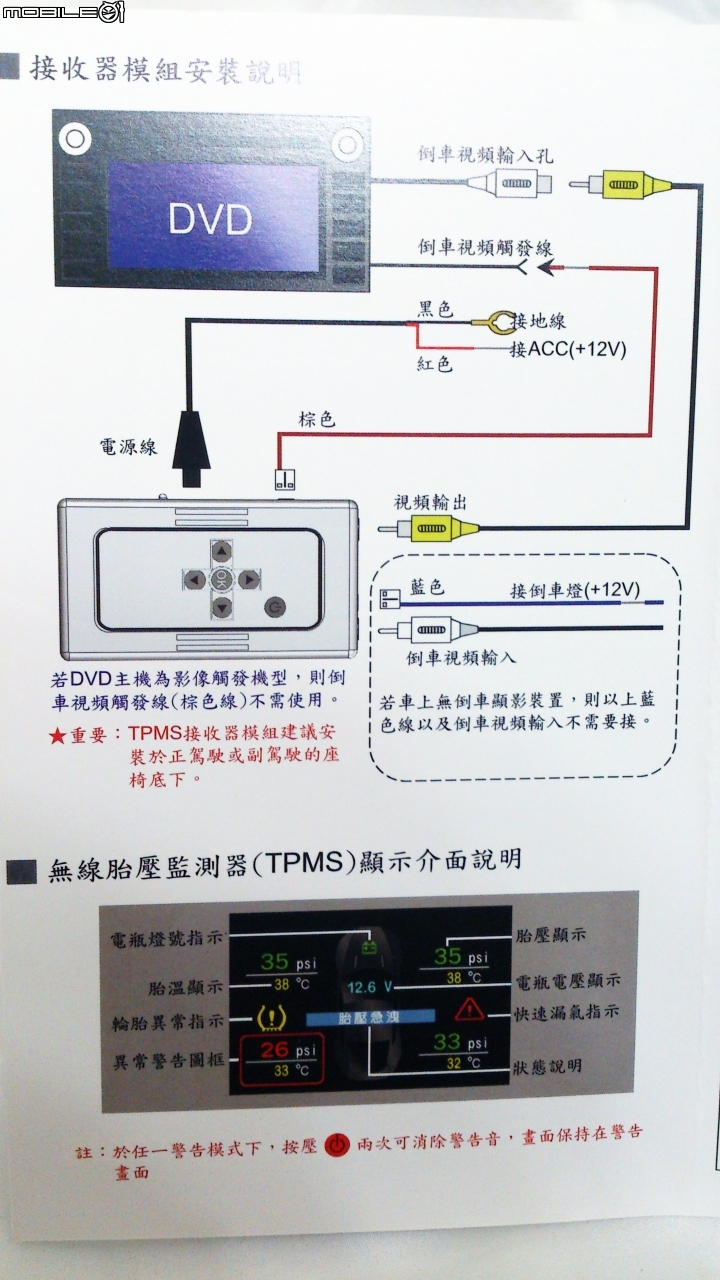

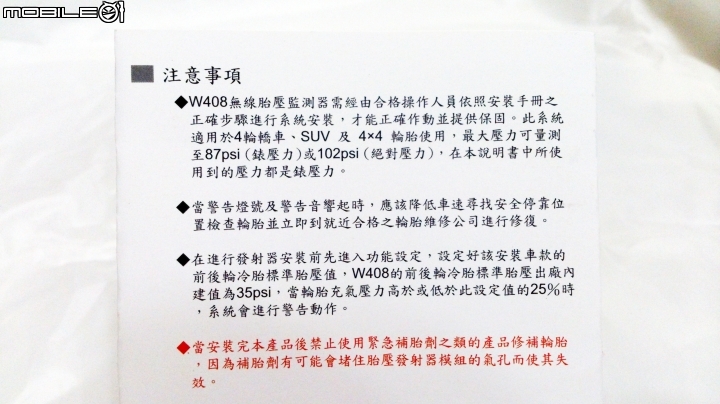

說明書

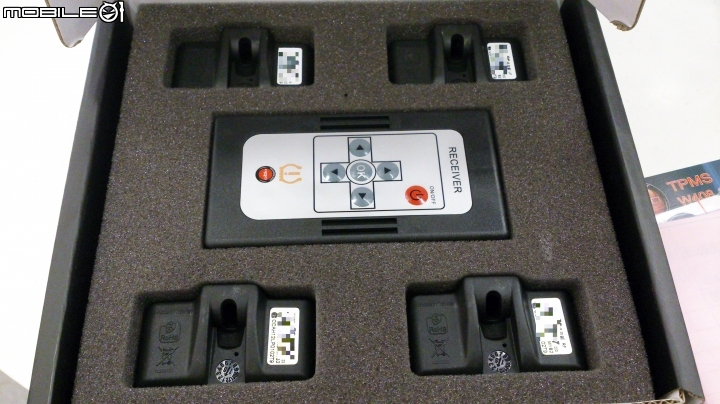

整個盒內物....





回首頁

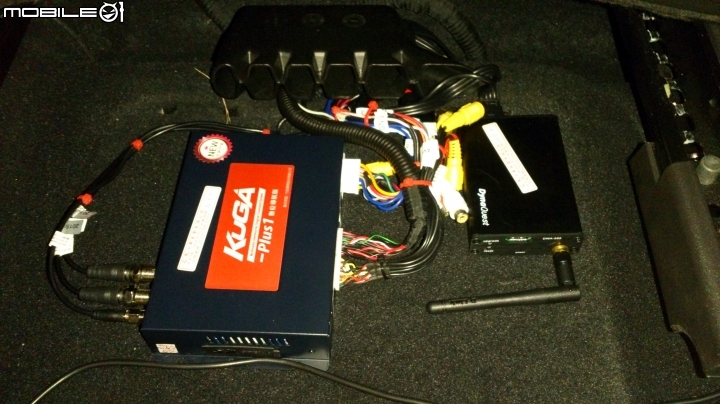

1.安裝主機






把線拉出來，綑綁解開







找出電源輸出，黑色和橙色





將ORO W408B主機 電源線接上，電火布包好....

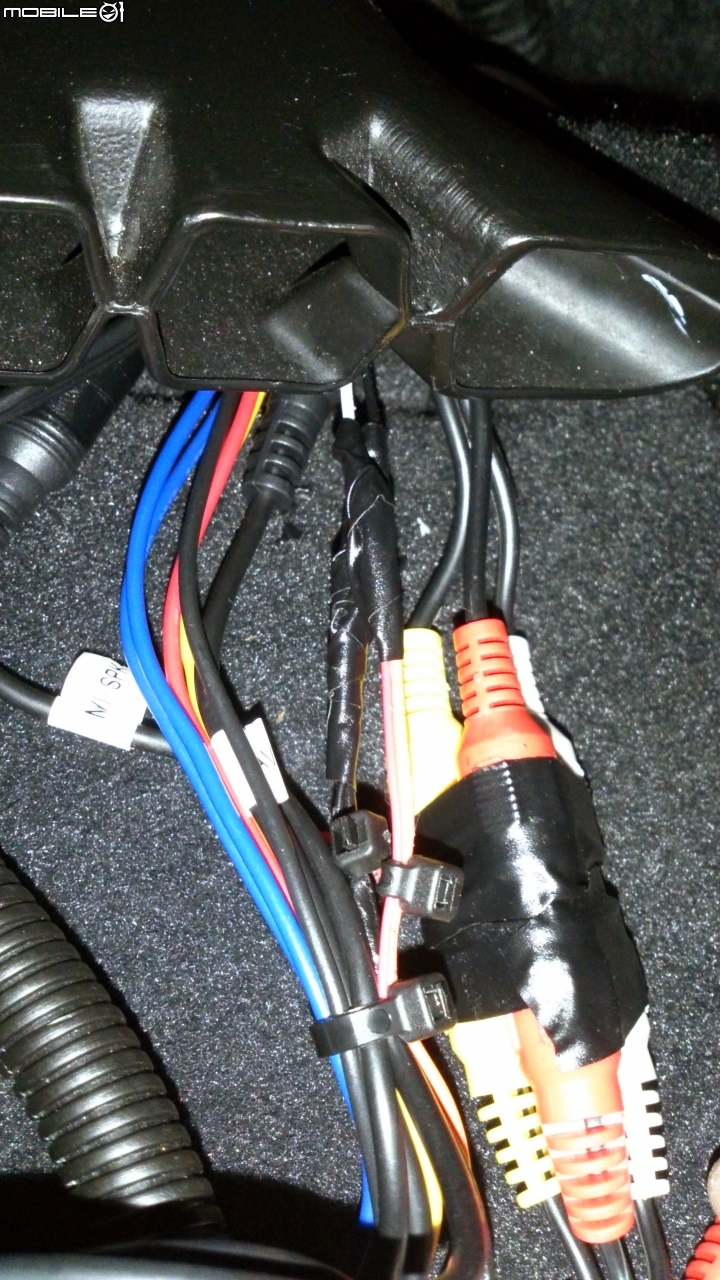

弄好電源，剩下影像線就簡單....對接黃色，並用電火布包紮固定...

New Kuga Plus1 的AV1、2、3其中一個即可....





New Kuga Plus1主機背面的選項開啟，才能運作.....

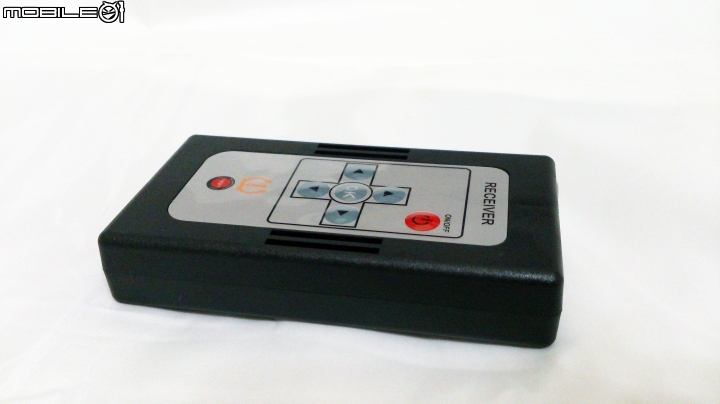

ORO主機背面黏上魔鬼沾





電源對應









黃色影像插入ORO主機

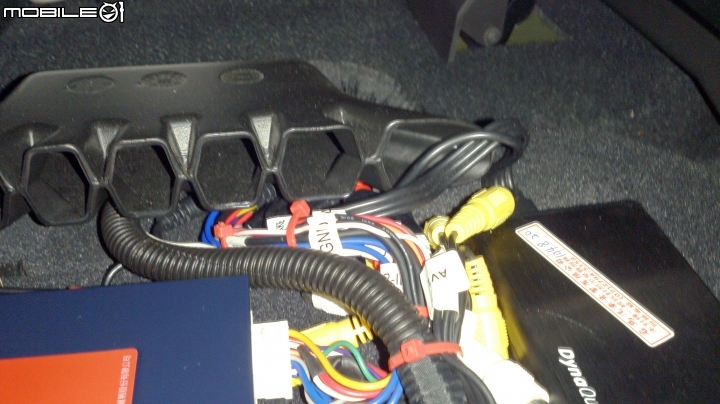

把線整理綑綁，塞回去!

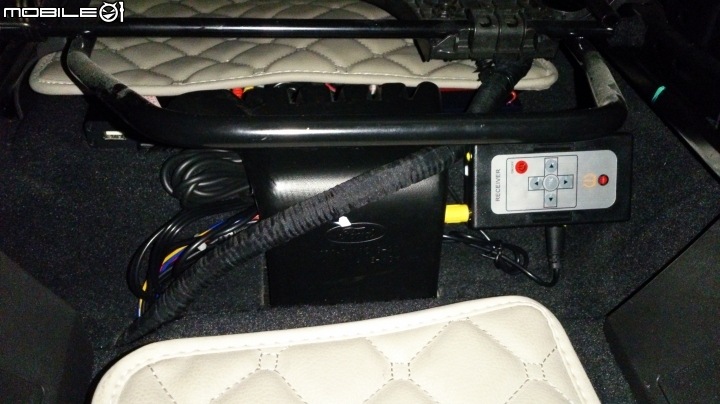

ORO主機固定

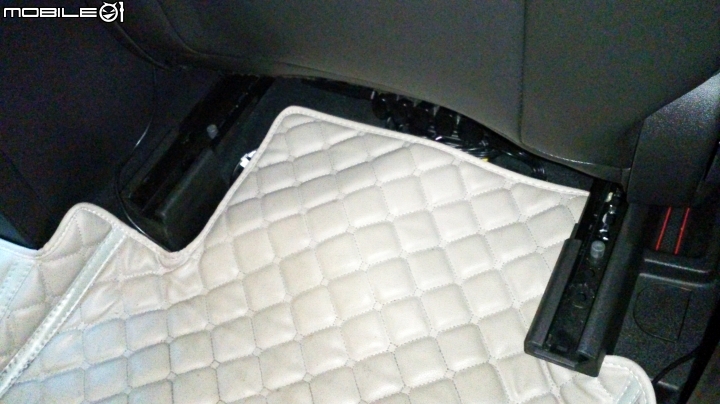

副駕駛座下方








以上簡單完工....最後安裝遙控電池

背面安裝說明













遙控器前方，LED手電筒，不錯!





回首頁

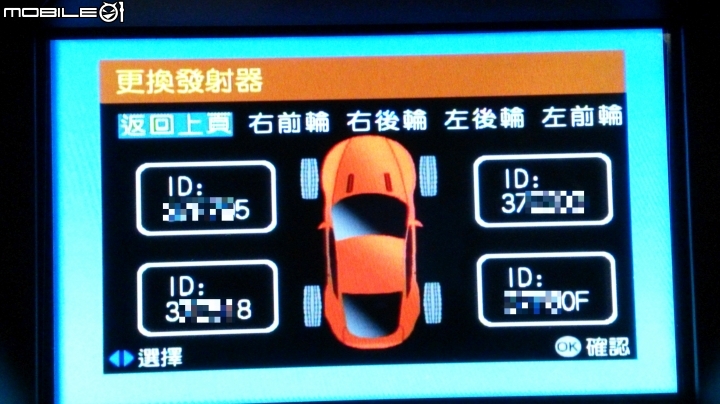

3.ORO主機介面畫面...







Ford Kuga 四輪傳動，使用調胎時，改選2即可...不知請看上面說明書。

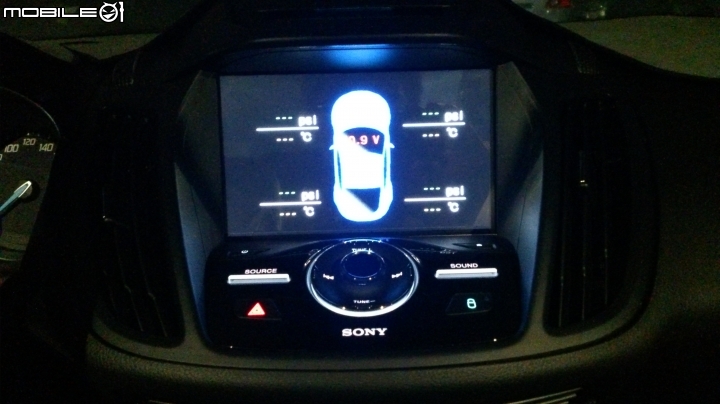

下面是未裝胎壓偵測器狀況....










回首頁








3.輪胎行-安裝內胎式偵測器


題外話:

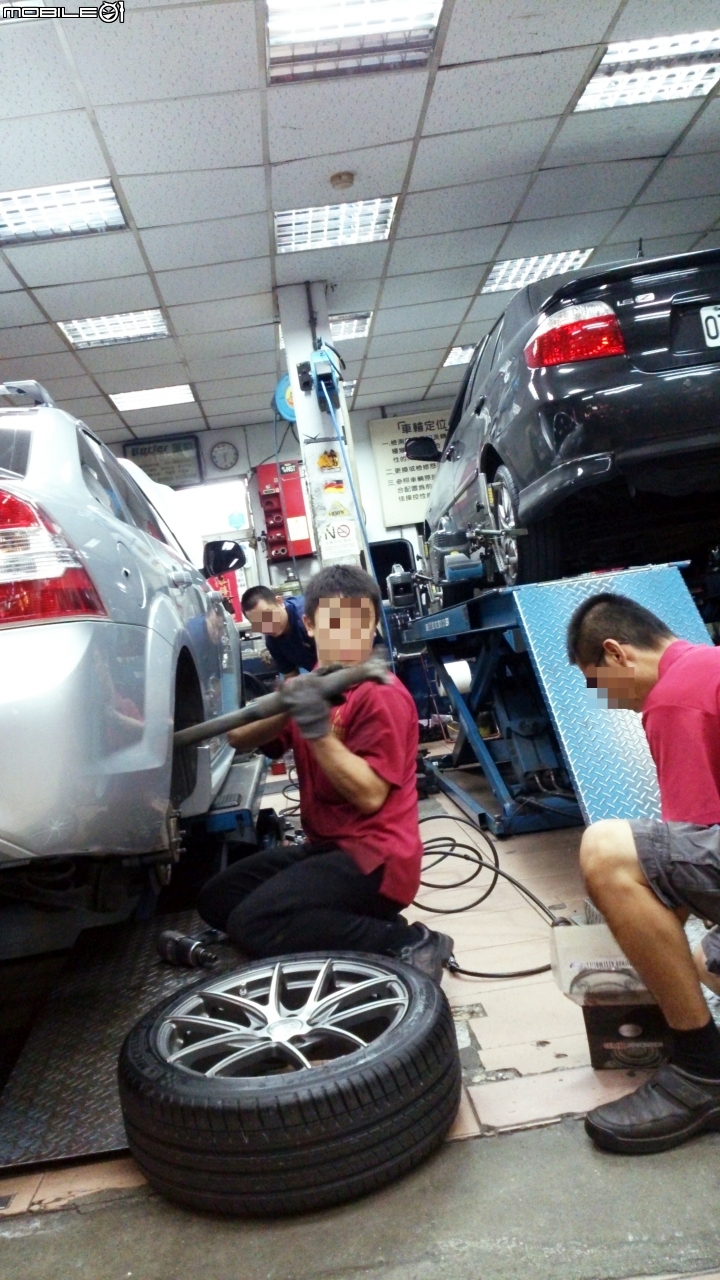

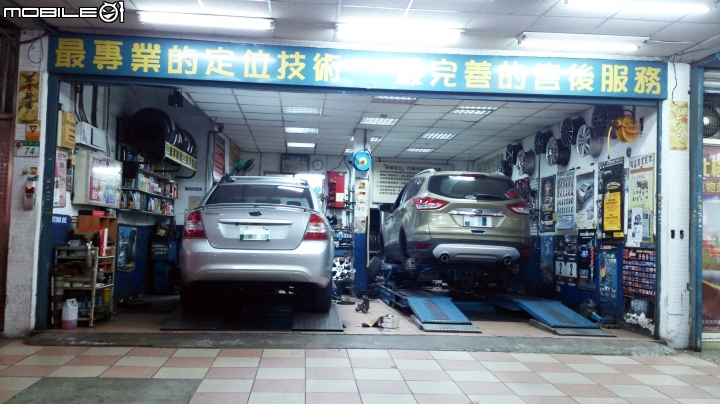

當天下午大概4點多出去辦事，經過看到一台白色KUGA在原本晚間預定去的店安裝胎壓。

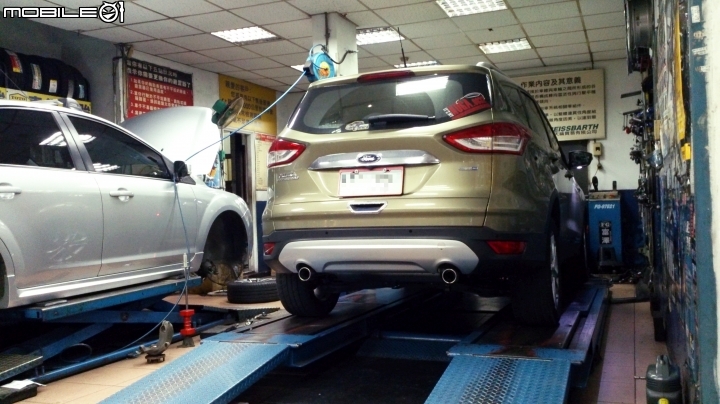

5點左右辦完事後，順道去輪胎行，差不多剛好6點....店內還有其他客人正在處理....

而這台白色KUGA還在這，差不多閃人.....看來店內蠻多人....忙翻







等其他客人處理好還要20分鐘....6點半才開始....

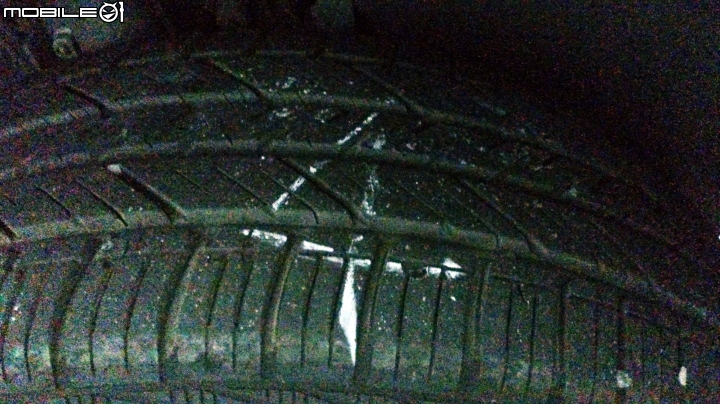

輪胎上標代號





輪圈保護條 + ORO W408B





主機裝好~只剩下輪胎部分

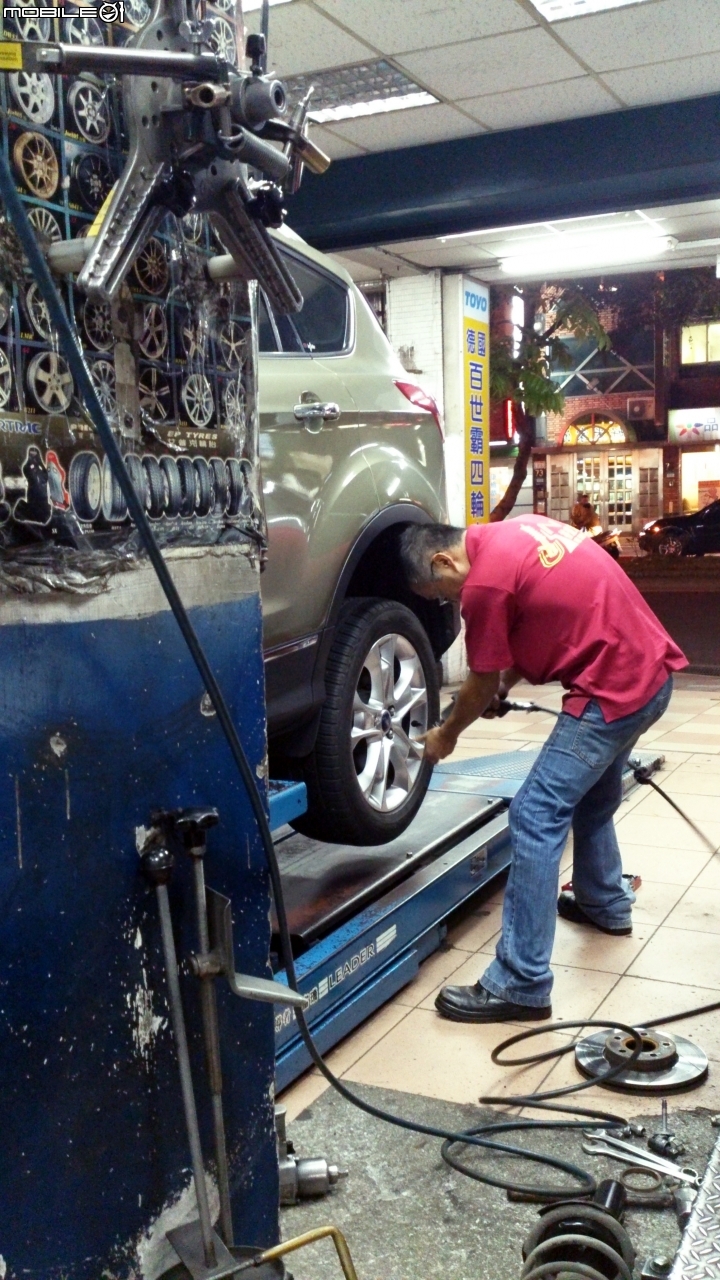

先拆一顆輪胎，洩氣!

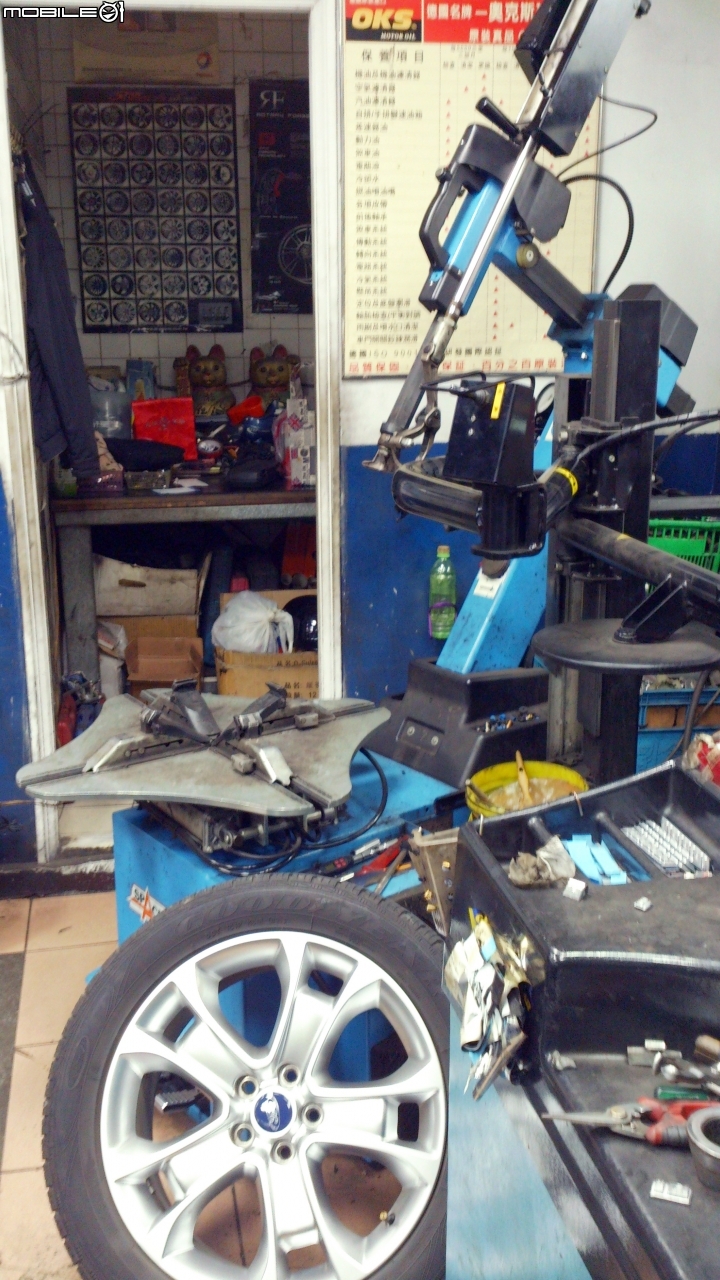

這台拆胎機不錯~既須看下去







看了有點生鏽





清除原廠標籤





結果清除其中一顆，整個囧!

有瑕疵~刮到上烤漆，最後還用標籤掩蓋，FORD....

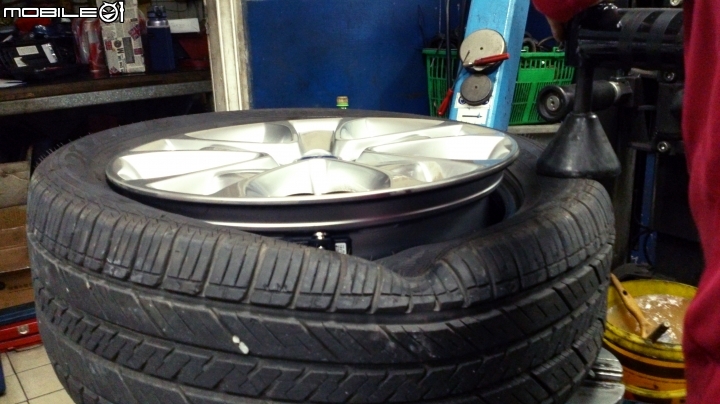

將胎推開一些空間





清除氣嘴





換上胎壓偵測器，要使用專用電子式扭力扳手





手轉固定....









設定好扭力安全數值，鎖緊









這樣就完成安裝胎壓偵測器，剩餘輪胎舊照....但還沒完...也還沒充氣

因為還要加輪圈保護套，最後全部弄完要做平衡。

PS. 若沒有裝這個，一般是直接上平衡機，OK上車就好





剛剛只拆一顆測試，OK後，剩下3顆拆下









剩餘洩氣....




中場休息~晚間6點左右，快7點...老闆和員工休息10分鐘吃飯

到處晃一下










10分鐘過後繼續作業 3顆弄完就繼續往下做


回首頁





4.安裝 輪圈保護套


針對 輪圈保護套 安裝說明:

官方網站 InToor Wheels



1.安裝InToor護圈時，不能將鋁圈和輪胎從車子上卸下或置於拔胎機上安裝，如此安裝會因為 安裝不自然而導致輪胎漏氣；安裝護圈的時候，切記不能在護圈上塗抹潤滑類液體（包括潤滑油，水等）

2.安裝過程無需一定要將護圈敲擊到緊貼於輪圈邊（同等力度下感覺敲擊不進去時，就無需再加大力度敲擊），很多輪圈因為邊緣結構關係，保護圈是無法緊貼於輪圈邊緣的，如果強制敲進去，可能會導致輪胎漏氣。

3.護圈修剪合適將末端敲進鋁圈和輪胎縫隙後，InToor保護圈的另外一個配件——卡扣，不能不安裝，如果不安裝卡扣或者卡扣粘貼不牢固，InToor保護圈在您的車子高速行進中會因為離心力而丟掉，速度很快的情況下會損壞車身表面，所以請安裝卡扣。(建議用3M強力快乾粘膠)

4.安裝完InToor保護圈在車子起步行駛的瞬間，InToor護圈會因為受到壓力而自然向外擴張稍許，這是自然擴張，不會造成任何不正常情況，請您安心繼續使用InToor鋁圈保護圈，無需緊張！

5.如果您的鋁圈有輕度變形或者重度變形，InToor保護圈在該變形的鋁圈上可能無法正常工作或者InToor保護圈很容易飛出去。 6.如果您的輪胎邊緣已受損，那麼請您在安裝InToor保護圈之前更換邊緣沒有受損的輪胎，然後再安裝InToor保護圈，否則InToor保護圈可能無法正常工作。

7.在安裝InToor保護圈前，請將自己鋁圈的寬度及輪胎的寬度和下面表格中的數據進行匹配，如果數據偏離較大，建議您更換鋁圈或者輪胎到合適的數據後再考慮安裝InToor保護圈：

鋁圈寬度 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0 10.5 11.0 11.5
輪胎寬度 165 175 185 195 205 215 225 235 245 255 265 275 285 295 305

此輪胎尺寸指引用以幫助您確定輪胎寬度與鋁圈寬度的正確關係。

此指引僅供參考，旨在幫助您確保輪胎，鋁圈和InToor保護圈達到最佳契合狀態。

如果您選擇的輪胎的寬度低於指引中的參數，InToor保護圈有可能不能正常使用，但這不代表該輪胎平時不能使用在該鋁圈上。

使用洩氣續跑輪胎時輪胎斷面請不要低於45。50及以上斷面的洩氣續跑輪胎可以正常使用。

使用InToor保護圈時建議衝胎氣時比平時高1PSI. 安裝完InToor保護圈，並充氣後，我們建議再次使用橡皮錘敲擊InToor保護圈的邊緣，以確保最佳密合。

同時請確保鋁圈本身的邊緣在安裝InToor保護圈前後沒有任何程度的變形。

Ubs前後沒有任何程度的變形。

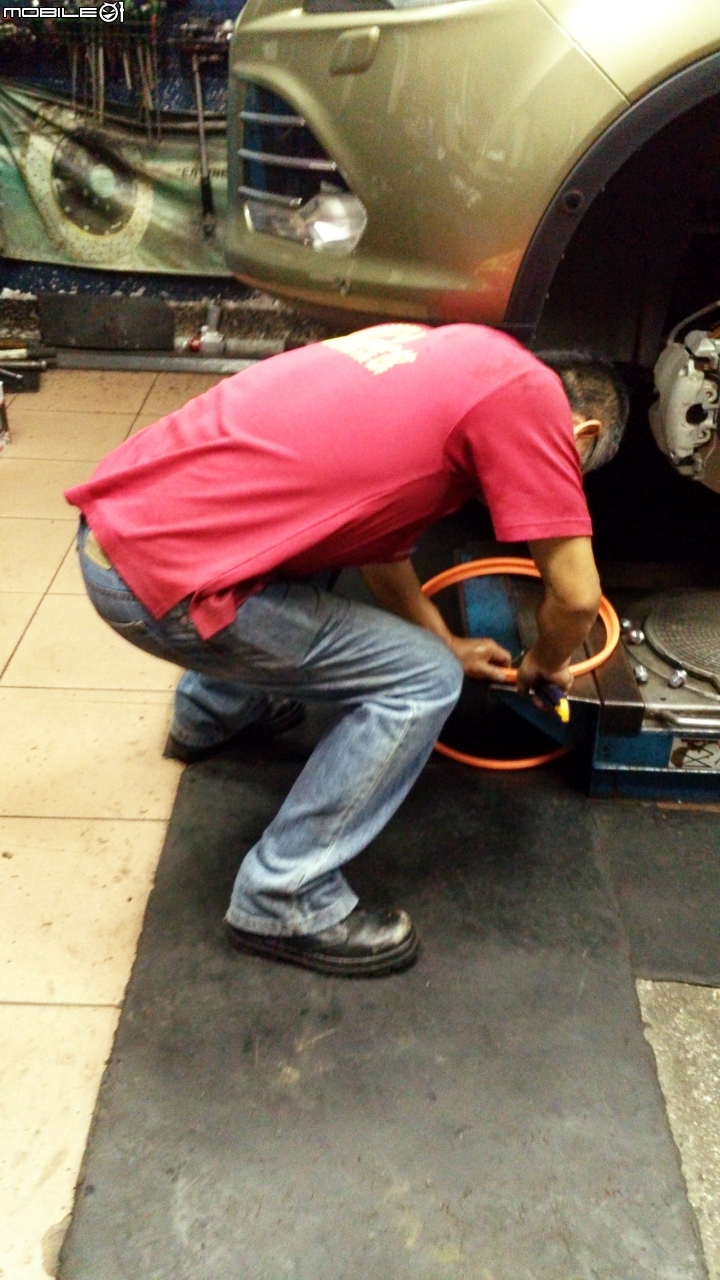

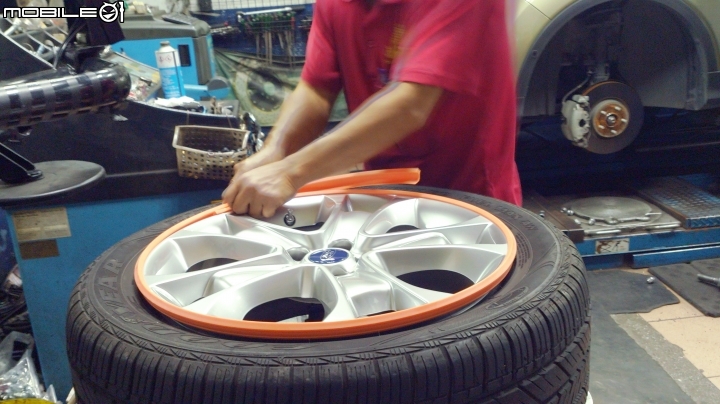

對好長度，拉緊，做裁剪記號





由於店內找不到好剪刀....美工刀太不好弄





還好我有預備一隻好剪的工具





裁切好，充氣密合









上膠蓋黏隙縫






最後充完氣，要做檢測漏氣

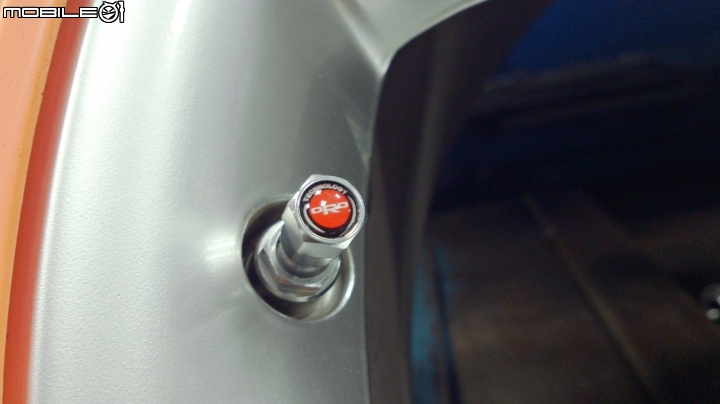

上氣嘴蓋

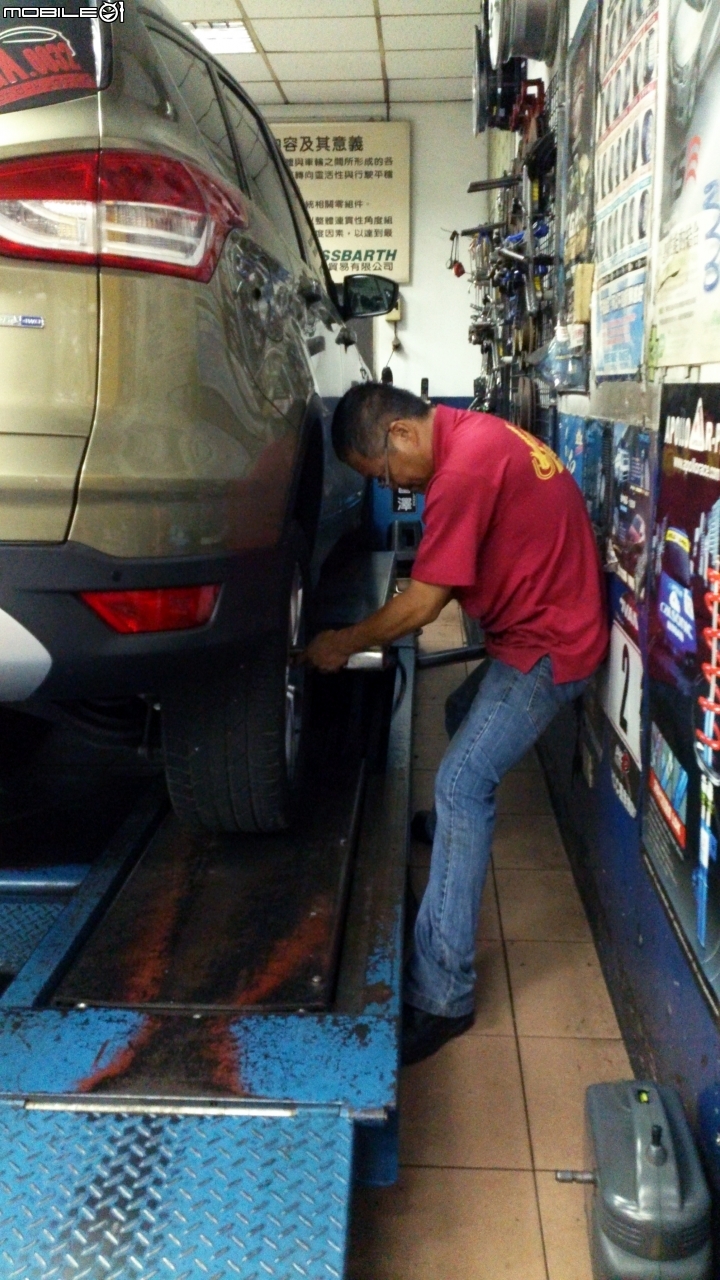

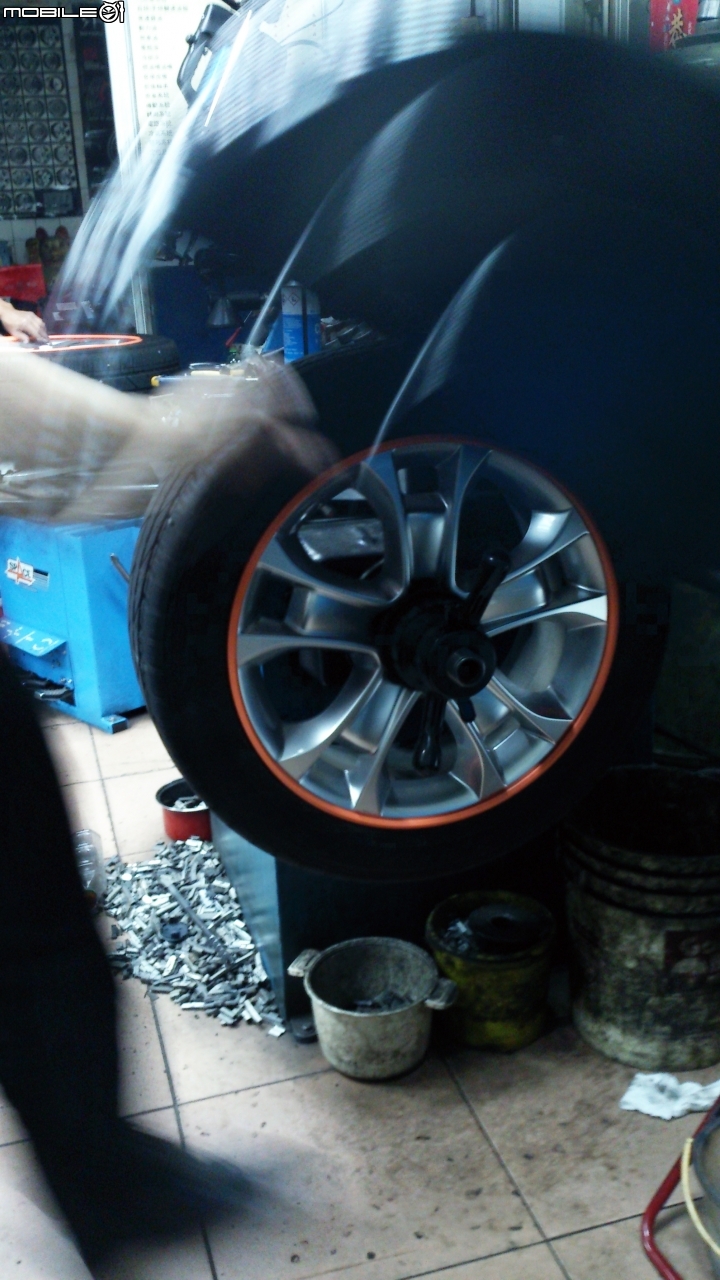

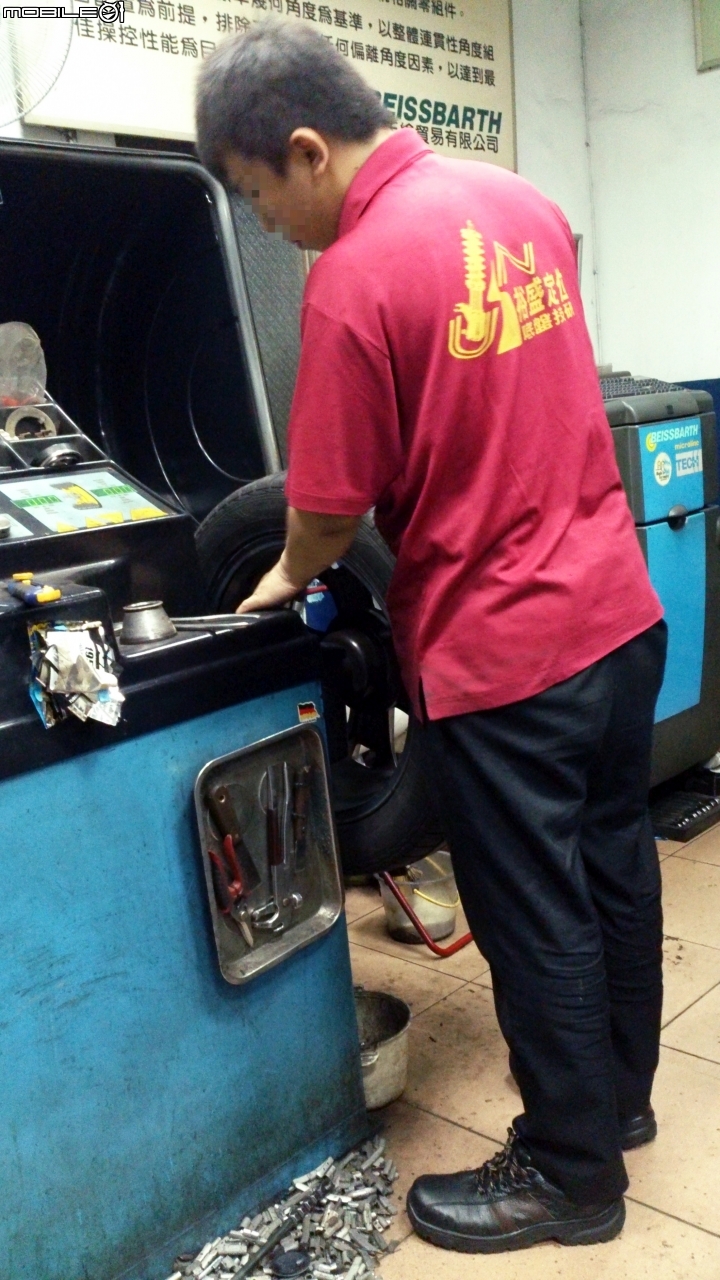

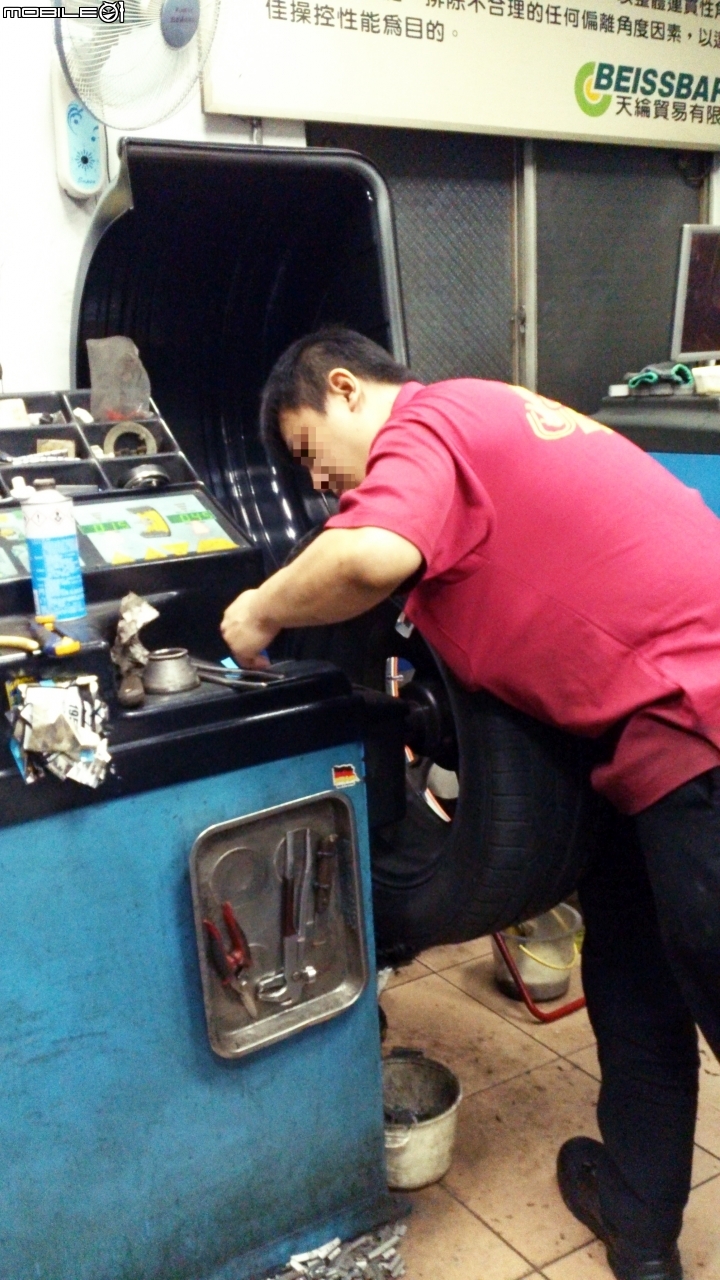

做最後輪胎平衡....調整


回首頁

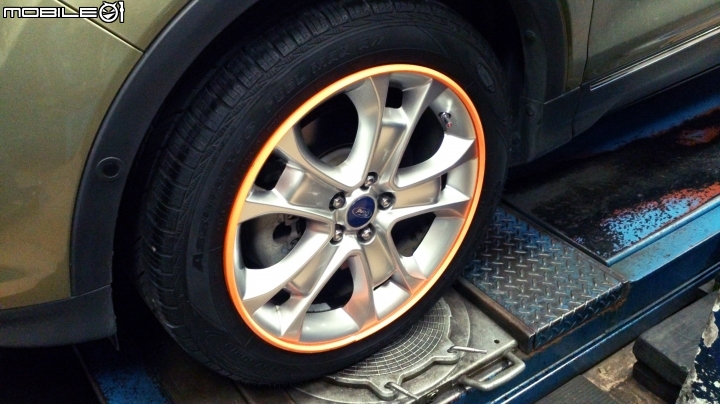

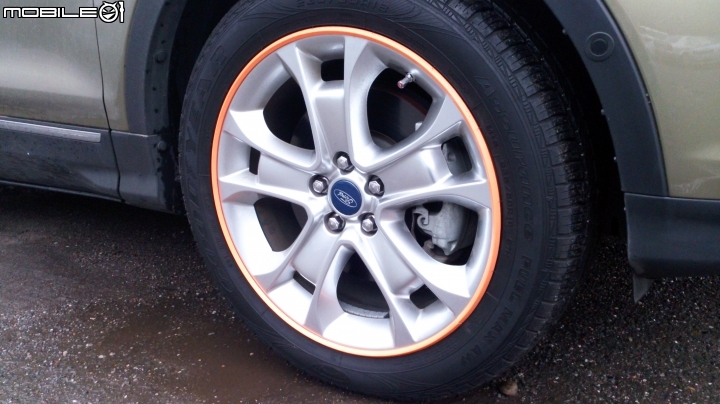

5.輪胎平衡。裝回完成
















以上全做完，該續裝回車上....

裝完後，感覺輪胎不一樣















由於輪胎重新充氣，記得有開內建DDS胎壓，重新設定!


回首頁









6.影片-安裝輪框-內胎式偵測器及輪圈保護條




回首頁








7.外面店家影片-安裝輪圈保護條

外面其他店家，另一種方法!






回首頁

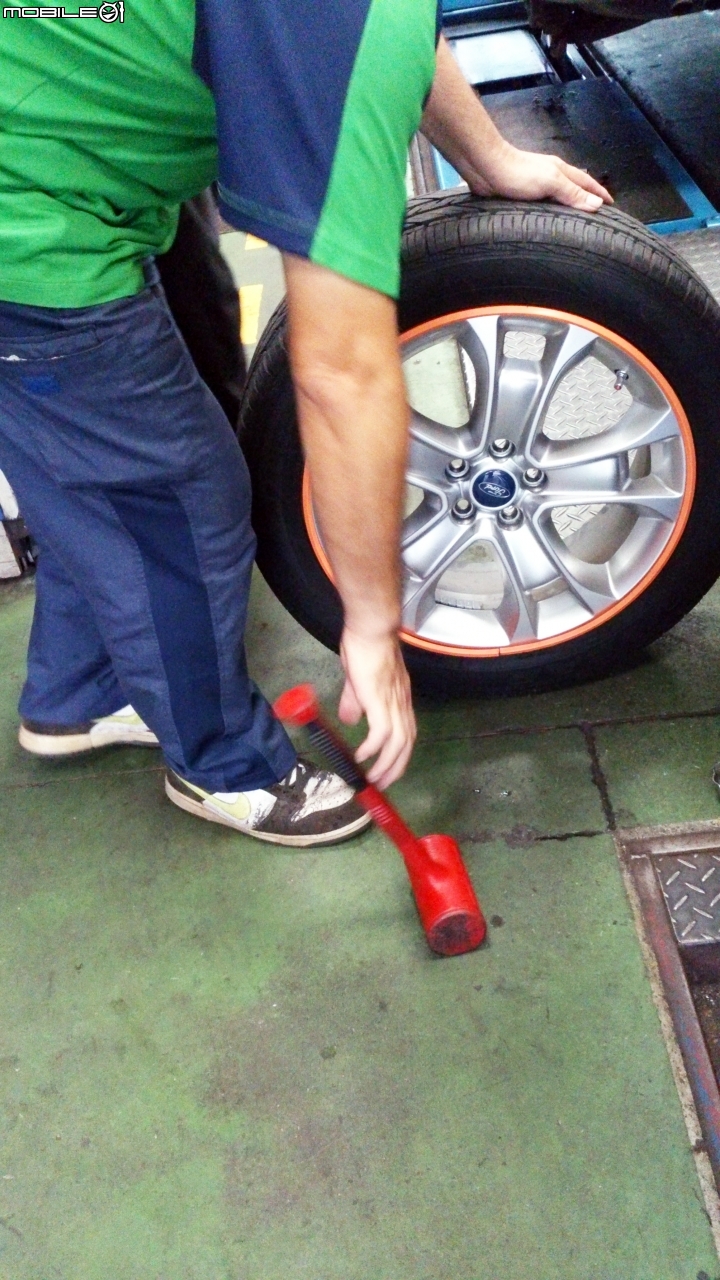

8.11/3補充影片-輪圈保護條，安裝後再確認，使用橡膠槌



中途充氣會多少彈出來，再放氣...安裝後再確認，使用橡膠槌，












做完平衡














完成後，正確畫面












胎壓
