用保險絲車用電源擴充器解決 kuga 12v 熄火斷電的需求(修正擴充盒插入之方向為朝右)

KUGA 4G上星期剛交車,為了行車記錄器與導航機,上網搜尋解決熄火斷電的方式,
發現,以我的需求,另外購買3孔擴充12v電源插在熄火斷電的副駕手套箱下方的保險絲盒為最便利的方法。
此乃利用F87 的位置來做電源擴充。不過,手冊上寫F87為7.5安培的保險絲,我實際打開看卻是15安培。
以下為實作流程,目前順利運作中~
施作時請先將電門關閉,最後再開電運作即可。

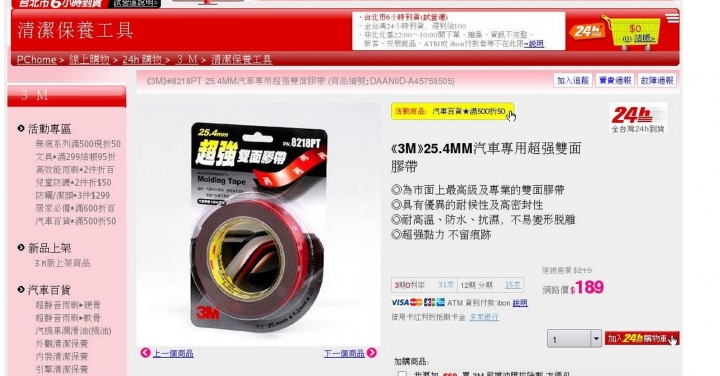

一, 至pchome或拍賣購買toppop小頭保險絲車用擴充器與3m強力雙面膠
用保險絲車用電源擴充器解決 kuga 12v 熄火斷電的需求(修正擴充盒插入之方向為朝右)
用保險絲車用電源擴充器解決 kuga 12v 熄火斷電的需求(修正擴充盒插入之方向為朝右)

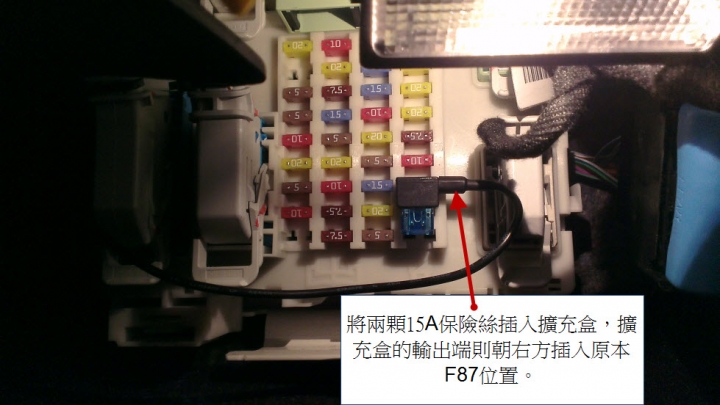

二,先關閉車子電源(我的車子是4G,將鑰匙往左轉到底),利用車主手冊第208頁所示之F87為擴充電源之來源,將原本插在F87上之15A保險絲拔起,
插在擴充電源的擴充保險絲盒上,再將擴充保險絲盒的OUTPUT端朝右,插入F87的位置,如下圖:
(註:經討論,朝右插才能此供電線路保有15A的限流作用,朝左插則會讓原本F87的總輸出電流超過15A)

用保險絲車用電源擴充器解決 kuga 12v 熄火斷電的需求(修正擴充盒插入之方向為朝右)

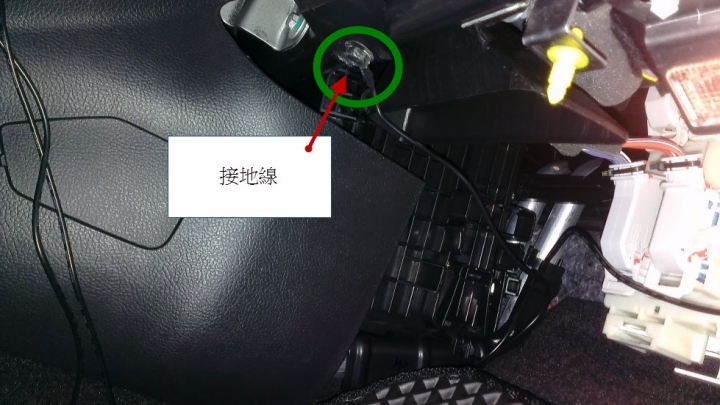

三,將地線接在副駕保險盒左方銀色鐵管上,此處有一顆唯一的六角螺絲,注意此螺絲墊片為絕緣,且螺絲有防銹處理,本身也絕緣。
要將擴充電源的接地線端子放在銀色鐵管與墊片之間來鎖,而不是放在螺絲與墊片間鎖附。
用保險絲車用電源擴充器解決 kuga 12v 熄火斷電的需求(修正擴充盒插入之方向為朝右)

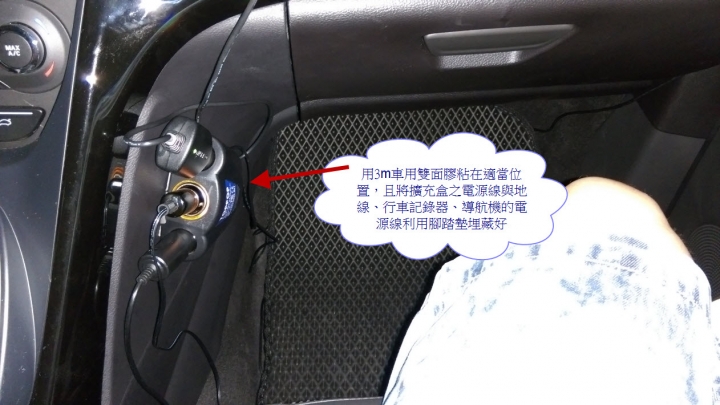

四,用3M強力雙面膠將電源擴充器粘在適當位置,即可使用熄火即斷電的12v電源。
用保險絲車用電源擴充器解決 kuga 12v 熄火斷電的需求(修正擴充盒插入之方向為朝右)


分享給各位KUGA車友~
有何建議或指正也請留言,
謝謝~
2014-10-11 0:26 發佈
那種的保 險斯有一定方向,裝對就OK 裝錯可能會有新聞
請問一下~~這樣接不是電瓶沒電????
熄火就斷電所以電瓶不會沒電
保險絲方向確實需注意

superpikachu wrote:
那種的保 險斯有一定...(恕刪)


我量過這種保險絲的各個腳位了,它的設計,不是你說的那種保險絲(我也不知你指哪種…)。

我買的這種,不管你怎麼插,電源輸出端一定會經過它自身的保險絲。
這算有點邏輯性的東西,也算基本電路設計的手法而巳。

保險絲本身沒有方向,但插入卡槽中有方向.
別人好心提醒你,不要誤會成別人來踢館.

我的是接到F85(應該都是一樣的) 接地是鎖手套箱下方有個橫桿。一次解決,不過我接好後就把擴充器丟進去眼不見為淨。。呵呵!
superpikachu wrote:
那種的保 險斯有一定方向,裝對就OK 裝錯可能會有新聞



pdagsm77 wrote:
保險絲方向確實需注意



bair0228 wrote:
保險絲本身沒有方向,但插入卡槽中有方向.
別人好心提醒你,不要誤會成別人來踢館.



刪除不當文字...

=================================================================
方向性問題請參考第2頁劉大說明 THX
裝這個方向~保險絲插15A~假設原車負載10A~外接負載大於5A~保險絲不會斷~線路微微發熱~~~我看到圖片後的想法~
SK二人組 wrote:
KUGA 4G上星期...(恕刪)
keckelly wrote:
fuse安裝應該沒有方向性, 且此產品的擴充電源必定會經過保險絲(1個或2個)
請問3位... fuse安裝方向與此產品安全性有何相關? 否則無法使人信服


我也想知道會上什麼新聞耶~
難道說保險絲拉出來的是負12V或是交流電??

PS: 樓主有F87是給什麼設備用的嗎? 這樣比較能評估安全性。

KUGA點菸器也是常開??
Renault Grand Espace IV 2.0T MB W204 C200K Estate
