Fiesta 手套箱與行李廂燈強化,同場加映車門燈改裝DIY!

想改裝的東西實在太多了,最近已經完工的部分有:



1. 車內燈LED化
2. 手套箱加裝照明
3. 行李箱燈強化
4. 車門燈
5. 行車紀錄器
6. 全車包膜,但是我老婆把車碰到了 ]
A. 手套箱內LED化

這個是在網路看到店家有幫忙改裝,所以就請他協助挖孔並黏上LED燈條。
費用:約三張大樂透,個人認為很超值,畢竟我不會拆手套箱 = =
實用度:五顆星,開車要伸手拿東西再也不必摸黑了



B. 行李箱照明強化

這是我去改裝手套箱車燈時請師傅一併施工的。左右兩側分別安裝上燈條,強化照明。
費用:約兩張大樂透,基本上我覺得算是有點小貴,不過看師傅施工很仔細就算了,這個要改裝難度很低。
實用度:四點五顆星,之前去到野外打開後車廂找不到東西真的糗到!@#@!#$




C. 車門燈與氣氛燈

這部分改裝就是全部自己來,基本上是看過之前某位大大的文章之後才決定要自己動手做。
而這次的改裝完全沒有動到原始的線路,因此是可以無痛還原。但我想應該是不會還原了。畢竟效果真的好 :D

1. T10轉接延長線兩個
2. 雙絞線約3米
3. 白光LED燈條3條+紅光LED1條
4. 工具 - 尖嘴鉗、電氣膠帶、鐵絲線、強力雙面膠、熱縮套管

費用:約2.5張大樂透,前面的這些材料費其實非常少,主要是工時長
實用度:五顆星!自從我老婆有次下車靠著車門燈閃過一坨黃金之後,這價值就有了!
工時:第一次安裝花了我快三小時,現在粗估只要約1小時即可!

T10轉接延長線長得像下圖,購買LED燈條的時候可以跟店家多買一點。
原理就是利用前座底下的小燈做為點燈訊號源。

Fiesta 手套箱與行李廂燈強化,同場加映車門燈改裝DIY!

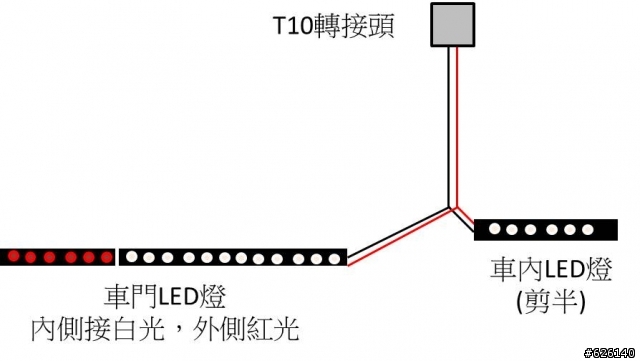

接線的樣式如下圖,首先將T10轉接線的電線分接成兩邊,一邊是車廂內的LED電源這端可以先接好。

Fiesta 手套箱與行李廂燈強化,同場加映車門燈改裝DIY!

但是車門燈的那邊則是要逆向工程,首先打開車門後可以車體上看見塑膠蓋子,請把她打開後開始進行穿線。



一開始穿線的時候一定會覺得很怪,為何電線總是無法進到車廂內?後來我研究過之後終於發現....

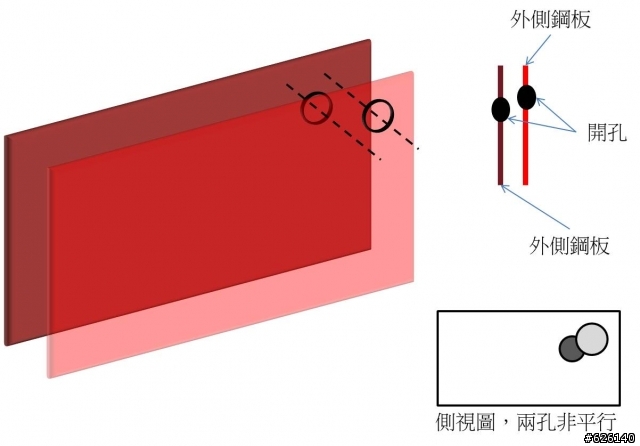

鋼板有兩層,而且開孔並不是平行的,請參考下圖。為何要準備鐵絲線就是為了方便從車外穿進車內。
一旦把電線穿進車內後,剩下來的全部都是小事情了。

Fiesta 手套箱與行李廂燈強化,同場加映車門燈改裝DIY!

接下來就可以把電線全部接上,將接點用熱縮套款包好。
最後接著用強力雙面膠把LED燈條固定在車門邊以及前座的擋板底下,插上T10轉接頭就大功告成了!

車內小燈效果照:



副駕駛座車門燈效果照:



車門LED燈條固定近照



過了幾天之後想想只有白光感覺沒有警示效果,因此又跑去店家買了一條紅色的LED燈條,用延長的方式...
讓車門燈尾端是紅色的燈光,這麼一來只要稍微把門打開,後方的車輛就看得見車門開啟,頓時安全不少!





題外話: eBay上看到的Fiesta 魚眼與日行燈模組


這組完成度實在好高!可是要價15000左右,不知道大家覺得如何呢?
2013-04-04 18:21 發佈
如果大大會“淘”的話是可以去“淘”看看,搞不好會比較便宜也說不定,真的淘不到再考慮看要不要購入,不過是我的話會考慮買,因為畢竟爽度無價
