[2010運動柴莽]受不了小物分享之也來個倒車鏡頭小物分享

車子2010 mondeo 運動旗艦款的早有耳聞因為與空調整合的關係，所以無法安裝倒車顯影~~

自己的路邊停車技術其差無比，三不五時就需要女朋友下車幫我看一下，
對於倒車鏡頭無時無刻都在想著，想著有天有他該有多方便~~~

慢慢的淡忘之後，後來又看到
【小物分享】2011MY柴蟒運動旗艦版加裝倒車顯影系統
又勾起了慾望不斷上網尋找相關資料!!!

也不知道哪根筋不對!!!異想天開想要自己DIY~~~沒屋頂買了一組回家想要自己享受DIY樂趣~~
禮拜天收到東西很開心的把後行李箱打開，上面那層隔版塑膠螺絲卸調拉開~~~`
看到裡面複雜的線之後開始後悔~~~~，當場打電話給網拍的老闆請求支援，
果然~~假日老闆沒接電話是很正常的

只知道一個要接車牌燈電線，一個要接到車燈電線，但對我這個文組出身的實在是
而且模不知道是不是沒開好~~好像裝不太上去

沒想到老闆後來竟然打電話回來，聽到我的問題就說，沒關係有空可以過去讓他們幫我看看，
如果是出錯貨或是不適合也都願意幫我處理，心理頓時安心不少，

默默的等到禮拜一再來去請教老闆~~~

後來發現是自己搞錯，其實是可以裝的~~~，但老闆很細心的又指點了我一下~~
說自己搞定沒問題拉~

於是就在今天我搞定了!!!!!總TOTAL 8.2張國父

廢話說太多~~直接看圖~~~


170度挺廣的

網路介紹是寫：

專車專款設計 配置於牌照燈處 直接安裝
採用知名P1030 CMOS影像感測器
170度廣角鏡頭
內建紅外線夜視與距離標示
多層防水外殼處理
隨附A/V端子(含汽車音響專用強制線)延長線、牌照燈電源連接線
不過不夠專業~~不懂~~反正便宜就好XDDDDD

自動防水~應該還好

恩很多造型

型號

恩恩世界工廠

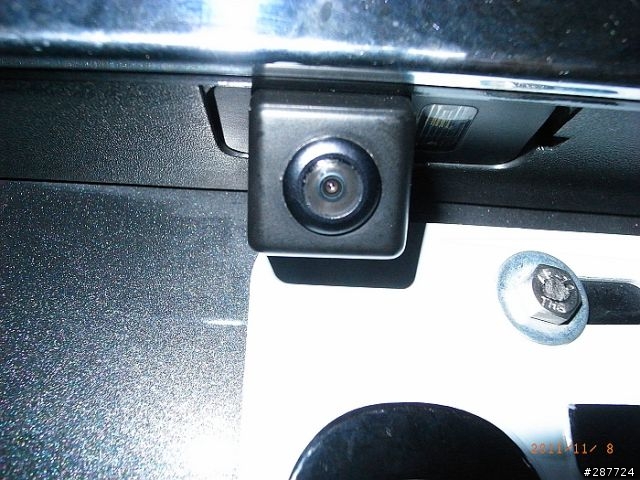

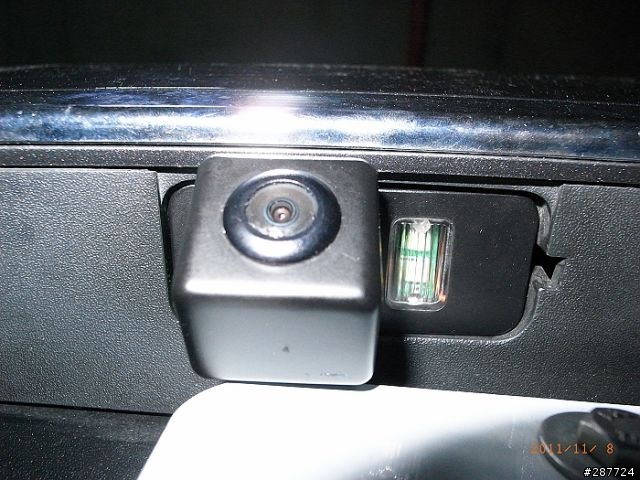

安裝上去的樣子

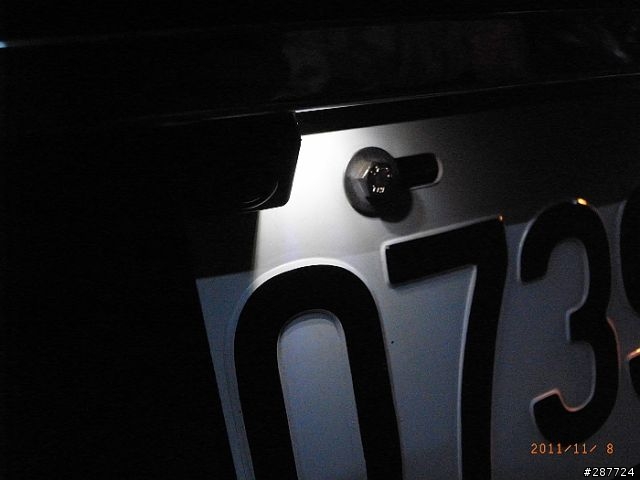

有一個小LED不過亮度跟原來的比較起來~~亮度差很多~~但OK的

這張圖跳的有點快~~簡單說明一下~~~

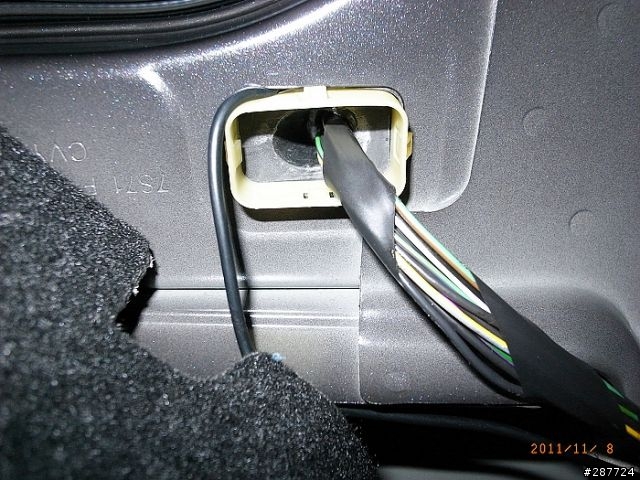

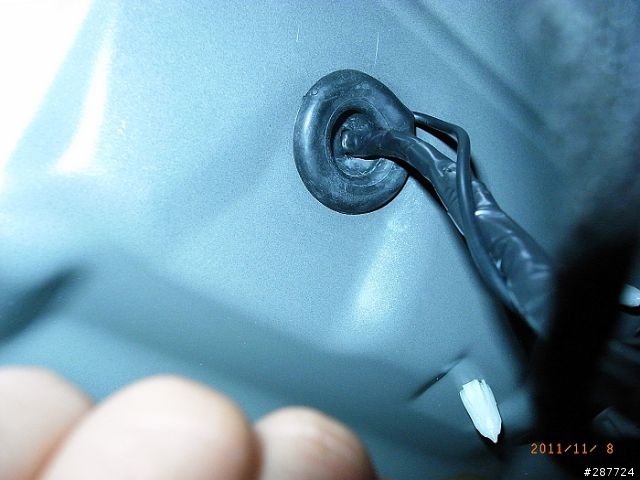

後車箱蓋子打開以後網裡面看會有個~~這應該叫做橡膠XX?!~~
把它拔起來後，線才可以往後車廂拉~~
(恩恩我知道還是很模糊XD，真的跟我一樣想不開想DIY的可以在討論)
PS線沒有穿過那個孔應該還OK吧?!XDD


先說兩個重點!!
1.把電線接到車牌燈(開大燈倒車鏡頭的小LED才會亮)
倒車燈的燈座燈泡拔掉之後，在電線上面，我自己是用打火機燒一下，讓電線露出來
然後黑色纏黑色，紅色纏另外一個顏色~~再用電工膠帶捆起來

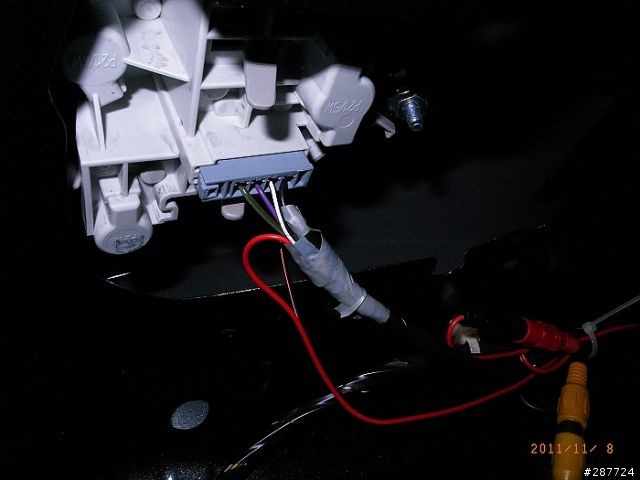

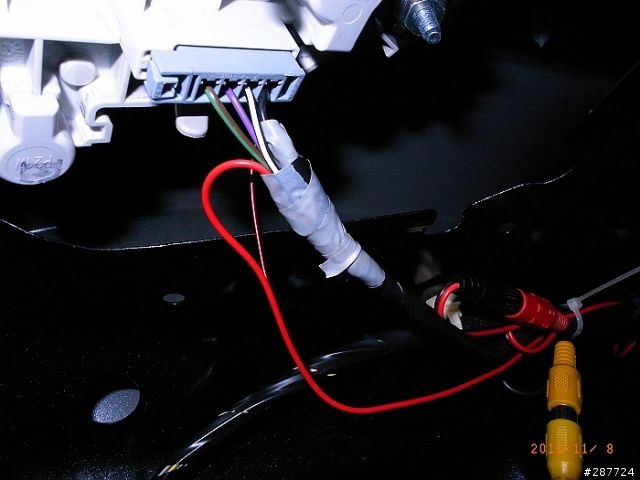

2.把電線接到倒車燈(R檔的時候訊號才會傳送)
倒車燈線一共有四條，

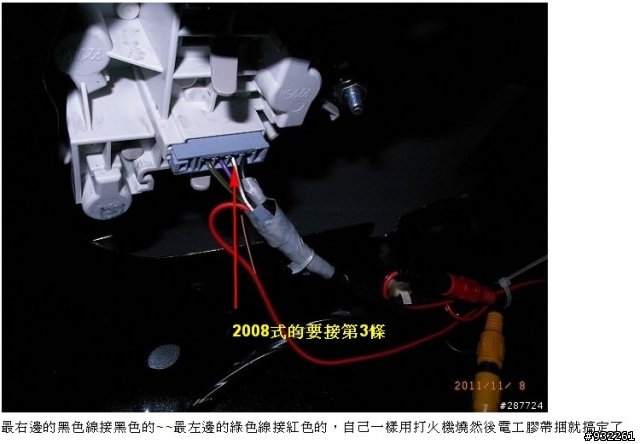

最右邊的黑色線接黑色的~~最左邊的綠色線接紅色的，自己一樣用打火機燒然後電工膠帶捆就搞定了

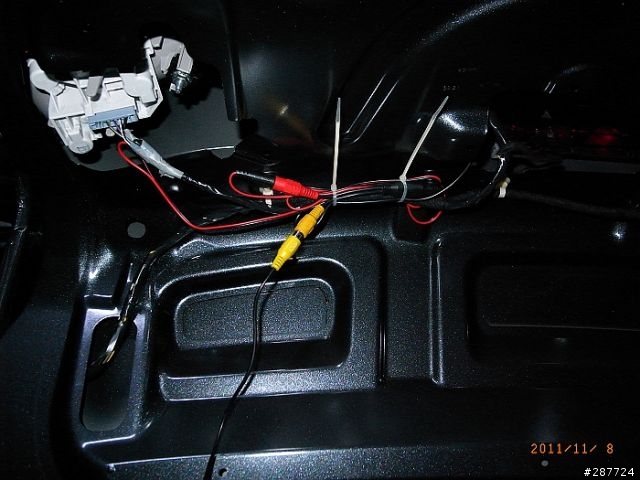

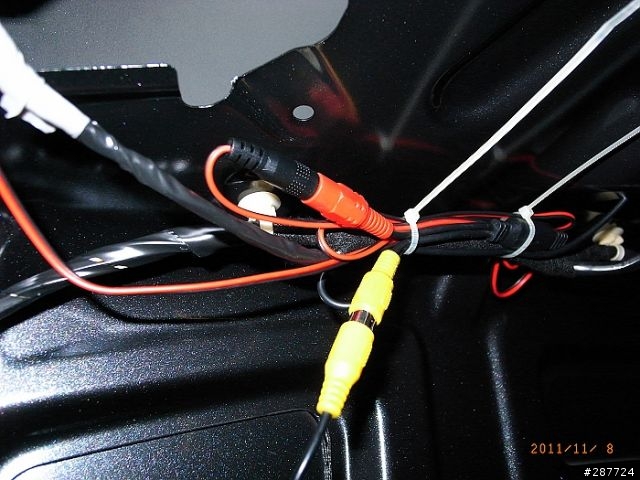

剩下的用束帶簡單的作固定

纏的很醜

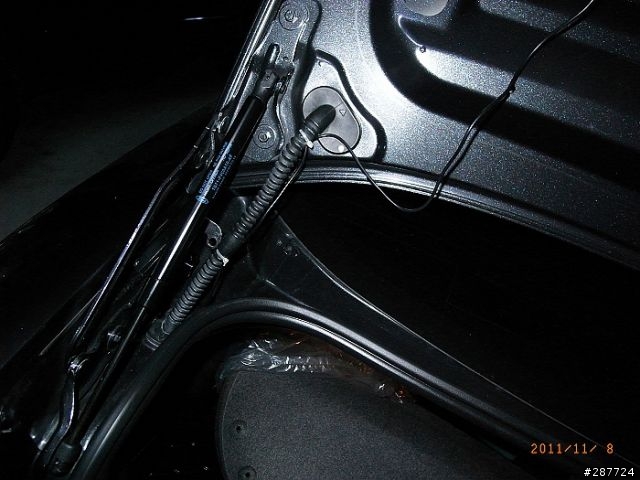

線把它固定在軟管上~~~
哭我沒有【小物分享】2011MY柴蟒運動旗艦版加裝倒車顯影系統裡面小黑大的功力把它塞進去軟管裡面!!!真的很難ORZ~~

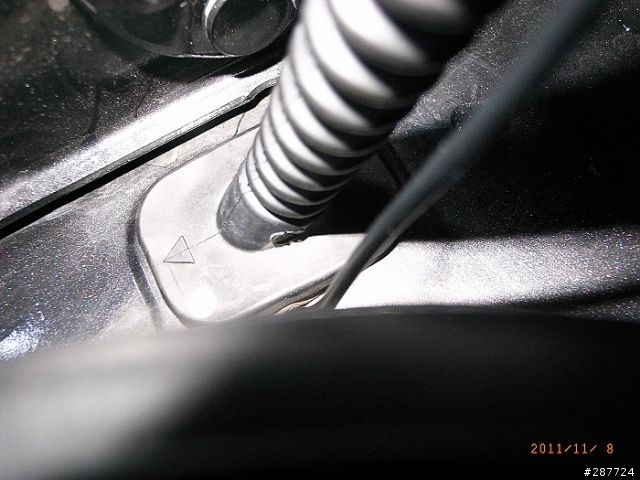

下圖的橡膠蓋子要先從被面把四個卡吮壓一下才可以拔起來~~

雖然不好看但~~~DIY麻ORZ~~這是我功力極限了

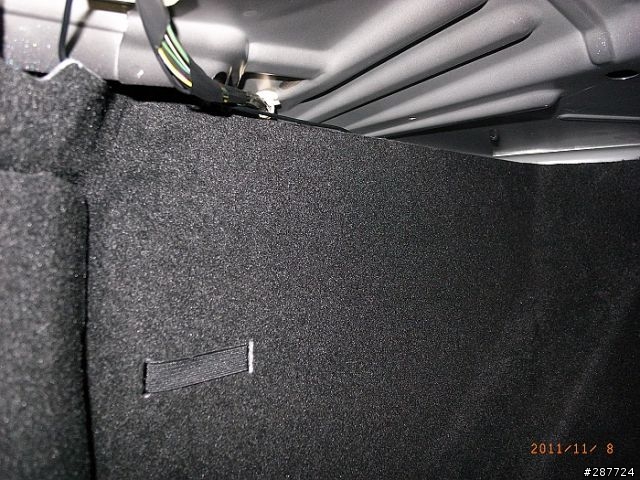

接著就往裡面拉線，走邊邊跟地毯走到前面~~

自己現在是裝在6330上!!!~~不能自動切換~~~~~~唉~~~~敗筆

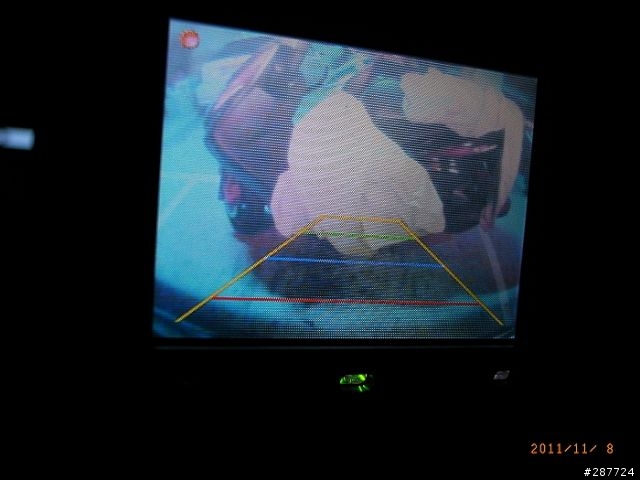

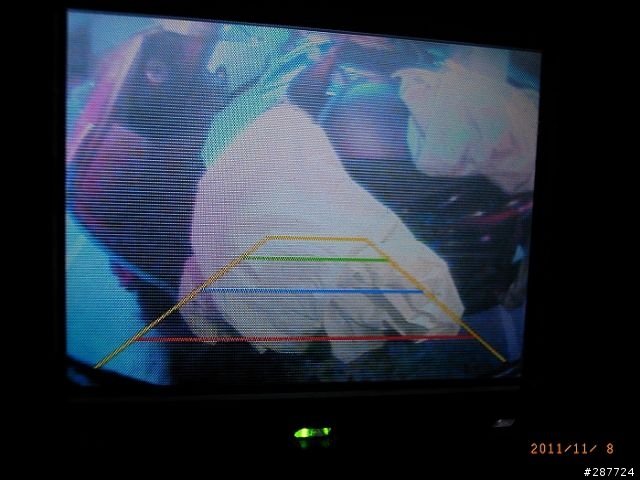

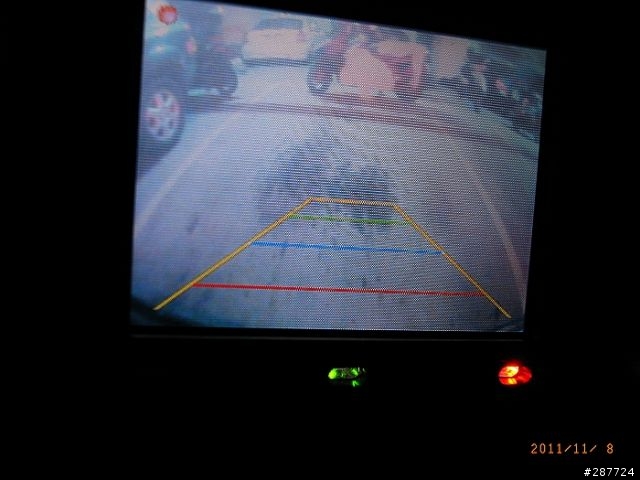

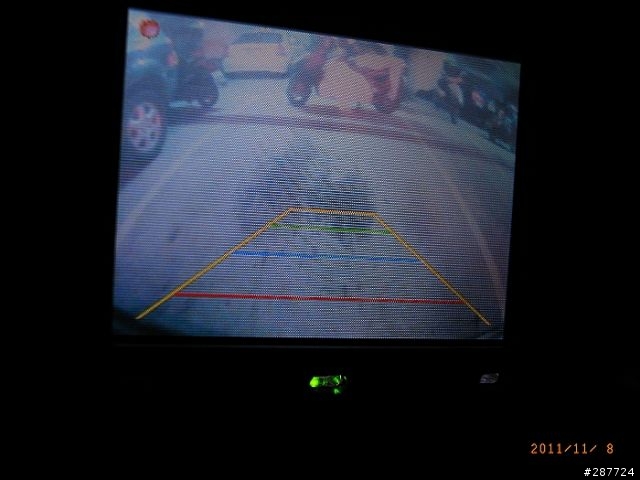

不過有輔助線

畫質也很清楚

連工帶料(工錢自己應該不算拉)

總花費就鏡頭780 一個母轉母的RCA接頭(3個40元去BEST買到的)
呼呼~~~終於有到車鏡頭了~~~

之後可以的畫我也想要2560或2580!!!!!!!!!

以上~~感謝大家點進來XDDDD希望有幫到大家
