8F24 SOWC技術通報

twonineone
個人積分：370分
文章編號：84160172

370分

樓主

2022-02-12 18:05

wsx312119 wrote:
你的資料沒問題，但KUGA 跟FOCUS都有變速箱中冷。(恕刪)

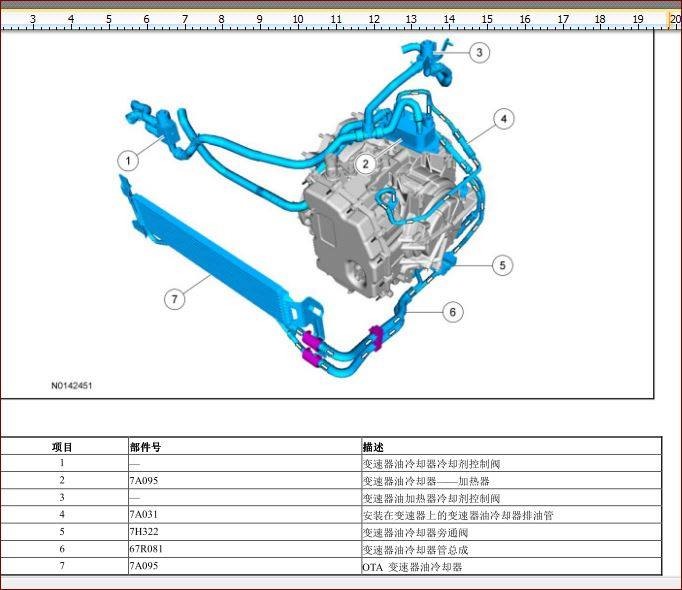

我有頂車看過了，我的Focus確定是沒有編號1的油冷排，文件上也標註if equipped，看來應該是選擇性配備，只有編號8和引擎冷卻液的熱交換器，不曉得是不是又被"設變"了，還是打從2019發表就沒有裝。

不過 Kuga，上次保養時去展間看了一下，Kuga LV2超質型也被"設變"了，已經沒有油冷排，改成和Focus一樣只有冷卻液熱交換器，不曉得是不是全部的Kuga 180都一樣。滾來滾去

滾來滾去

至於改裝品的部分，這個是渦輪到節氣門之間的進氣中冷器，主要功能是降低引擎進氣溫度，應該和變速箱沒有太大關係。

twonineone
個人積分：370分
文章編號：84162229

370分

樓主

2022-02-13 1:12

最近發現8F24這個變速箱，除了ISS、OSS兩個速度感知器外，還有一個叫做TSS的感知器，轉速大致上和引擎一致，於是加入觀察。

點我看大圖

點我看大圖

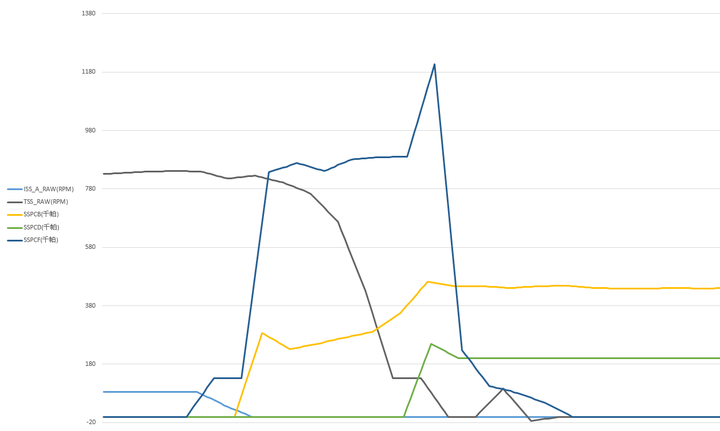

這是正常N轉R的行為，我猜之前觀察到B離合器會兩段式升壓，是類似手排的半離合，先讓TSS的轉速降低後離合器才完全接合，避免引擎的扭力瞬間傳到輪軸造成頓挫，而且SOWC是在TSS減速前就接合。

點我看大圖

點我看大圖

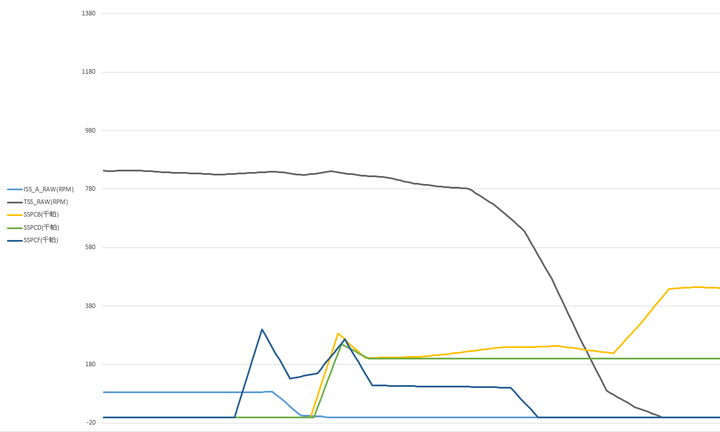

這個是發生"低速啟動"時的行為，SOWC還沒動作時，B離合器升壓TSS就開始減速了，也就是引擎扭力開始進入行星齒輪組，此時SOWC才開始作動，SOWC不像其他離合器有半離合狀態，一動作就是鎖止，本來應該要吸收衝擊的B離合器已經接合了，SOWC就只能硬吃下來，甚至因此造成打滑，因為看到TSS在轉速歸零後又升高了，不過TSS轉速升高再降低後居然會出現反轉我不太能理解，是撞太大力造成反彈嗎?

至於發生低速啟用的條件，觀察了這麼久還是看不出來，感覺和SOWC沒有太大關係，因為每次發生的行為太一致了，感覺像是設計好的，只是不知道什麼條件會觸發。

twonineone 樓主

和TSS一樣的ISS是input shaft speed sensor (輸入軸速度感知器)

2022-02-14 22:16

twonineone 樓主

8F24的ISS是intermediate shaft speed sensor (中間軸速度感知器)，只是剛好縮寫一樣。

2022-02-14 22:16

wsx312119
個人積分：315分
文章編號：84167747

315分

33樓

2022-02-14 0:33

twonineone wrote:
我有頂車看過了，我的Focus...(恕刪)

看到是真的被偷掉了~找不到料件//

a60130chen
個人積分：1363分
文章編號：84173759

1363分

34樓

2022-02-14 17:50

twonineone wrote:
我有頂車看過了，我的Focus...(恕刪)

周末剛回去保養

順便問了專員能不能自費加裝油冷排

專員委婉的表示無法

twonineone 樓主

可能嫌麻煩吧，油冷排位置在空調冷凝器和水箱之間，感覺要拆不少東西才裝得上去。

2022-02-14 23:29

BRANDS

BRANDS
個人積分：1284分
文章編號：84175364

1284分

35樓

2022-02-14 22:14

a60130chen wrote:
周末剛回去保養順便問(恕刪)

FOCUS MK3.5的6F35還有ATF COOLER
說不定等大陸福克斯之後改用四缸1.5T上巿+6AT時就有ATF COOLER了吧

BRANDS

BRANDS
個人積分：1284分
文章編號：84175372

1284分

36樓

2022-02-14 22:15

a60130chen wrote:
周末剛回去保養順便問(恕刪)

只能去買對岸的ATF COOLER來改,商機很大

jjssue

jjssue
個人積分：27分
文章編號：84191327

27分

37樓

2022-02-16 21:14

請問樓主近日的福特的車主關懷新聞是否就是要處理這個問題呢?
福特車主關懷活動

twonineone 樓主

個人認為沒有直接相關，不過SOWC的運作和速度感知器有關，如果感知器異常的確可能會連帶造成SOWC受損。

2022-02-17 0:39

睡神的希望

睡神的希望
個人積分：5分
文章編號：84201078

5分

38樓

2022-02-18 0:43

alancn64 wrote: 剛去找了一下網路上，...(恕刪)

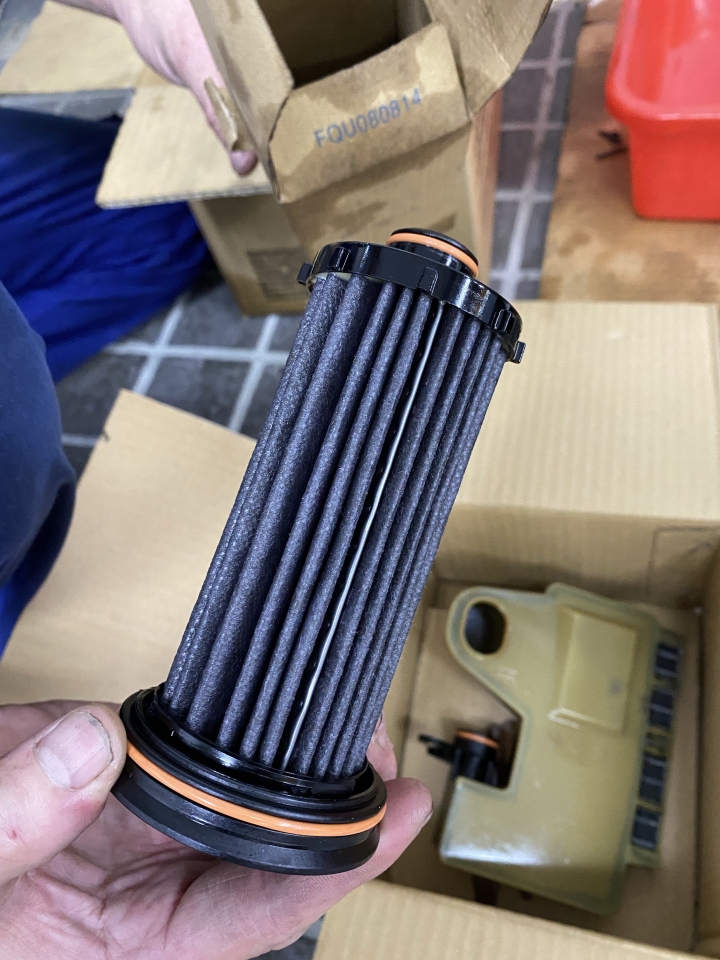

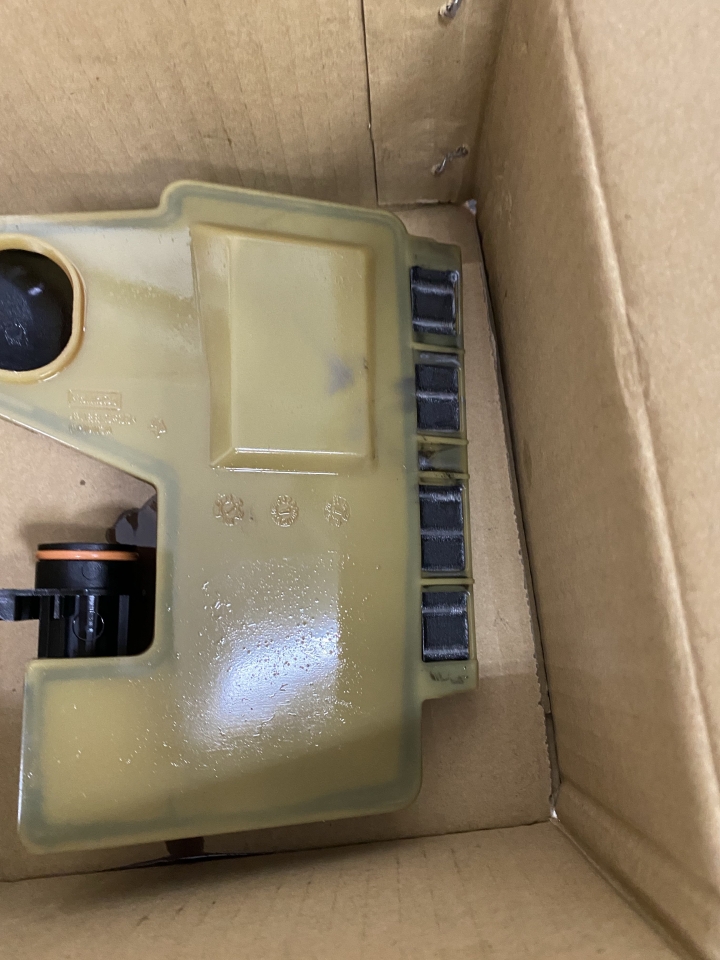

一萬公里出保單向離合器剛好有更換兩個濾網，該說是運氣好嗎XD，後來召回ISS時就沒有換濾網了，換個濾網要下變速箱我想工資應該頗可觀

johnny590811

謝謝分享單向離合器更換濾網圖片.請教濾網需要費用嗎?我是2020年7月底牽車.公里數62000也發生R檔無法後退.技師告知需更換單向離合器

2022-04-07 11:10

睡神的希望

濾網不用費用

2022-04-27 23:13

twonineone
個人積分：370分
文章編號：84248496

370分

樓主

2022-02-24 1:48

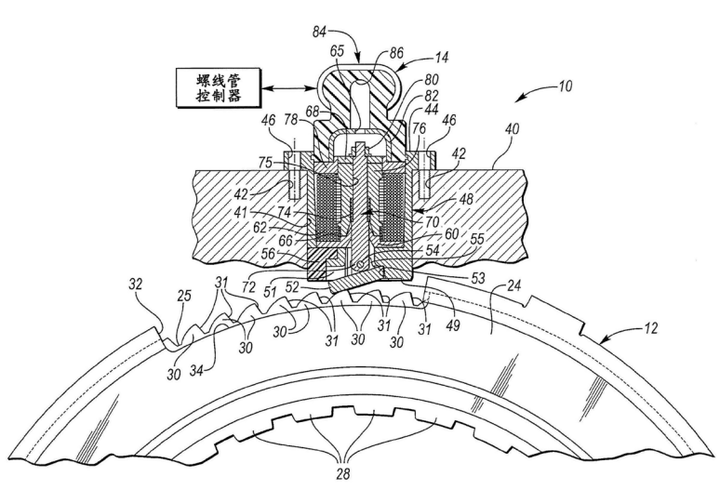

好像找到8F24 SOWC的結構圖了，是 Means Industries Inc 在中國申請的專利，Means Industries Inc 就是8F57 eSOWC的供應商，8F24應該八九不離十。

正向鎖止的結構和8F35的液壓SOWC類似，有多個鎖定元件可以分散受力，而反向就和之前說的一樣，真的只有單一鎖定元件，如果入R檔偶發頓挫無法解決，撞久了感覺真的會出問題呢...

圖片來源:https://patents.google.com/patent/CN108603540B

大鼻

專業樓主

2022-02-24 8:23

twonineone 樓主

不專業，只是不喜歡CVT又買不起進口車，只好試著懂車了。[淚]

2022-02-25 0:13

睡神的希望

睡神的希望
個人積分：5分
文章編號：84734289

5分

40樓

2022-04-27 23:13

睡神的希望 wrote:
一萬公里出保單向離合...(恕刪)
