參考舊Volvo S40 的結構
高張性鋼(藍色)
特強性鋼材 (硼鋼,黃色) : 以B柱言, 內外是高張性鋼,內襯硼鋼,就像三明治一樣
超強性鋼材 (硼鋼,紅色) : 車門內的防撞鋼條

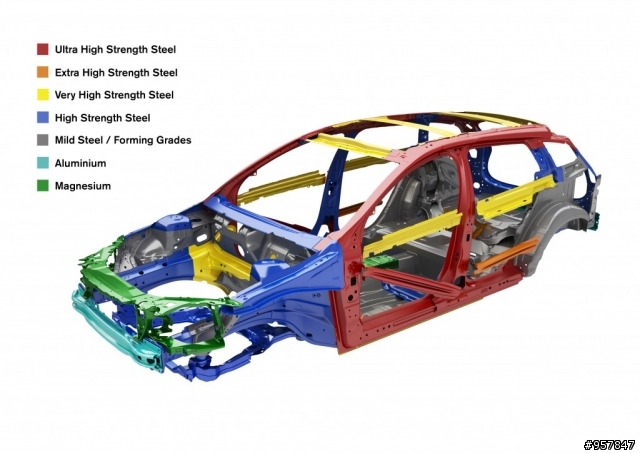

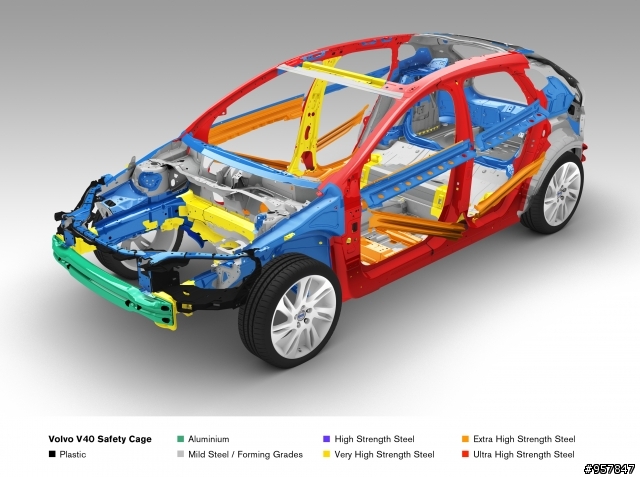

接下來是新的 V40 (2013)

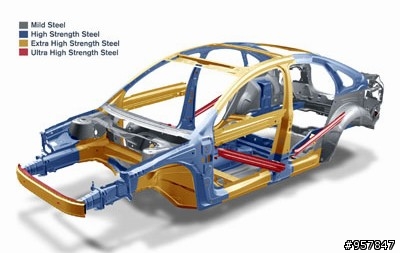

以及 S60 (2010)
可以參照上面 Volvo 的圖, 他們採用一樣的顏色的標示

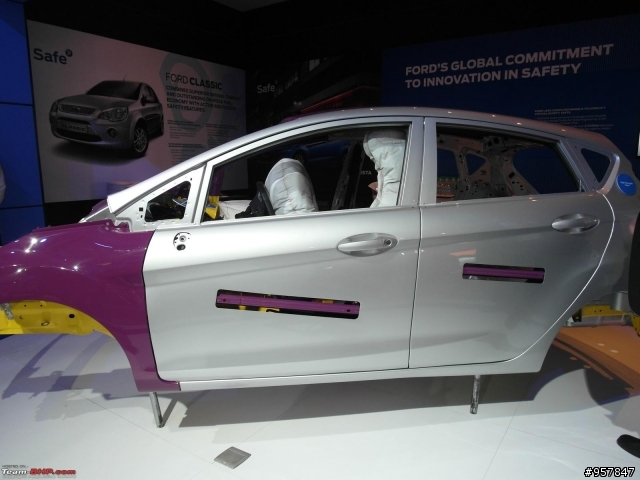

車門防撞鋼樑以及前葉子版 (哇, 前葉子板就是強化鋼板,鈑金可不便宜...)

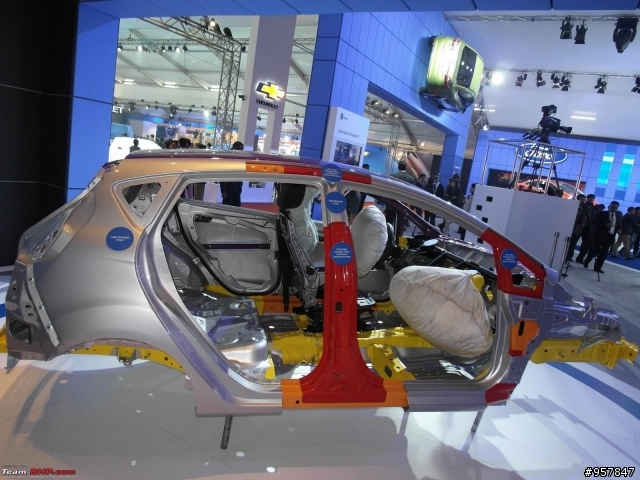

A,B 柱結構與 Volvo 一樣, 外鈑金是灰色,裏頭用非常硬的硼鋼(紅色)

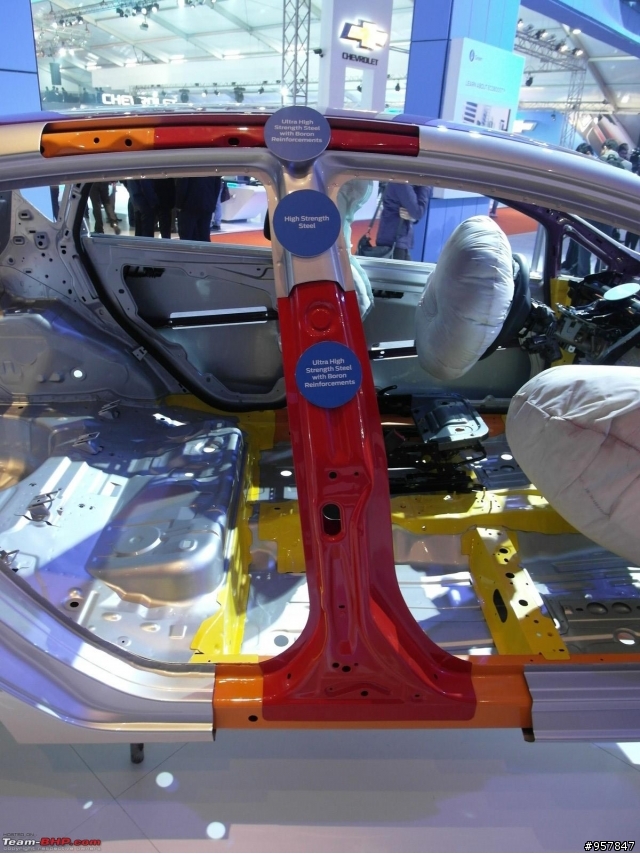

B 住在看清楚一點, 連名詞都是跟 Volvo 的圖一樣

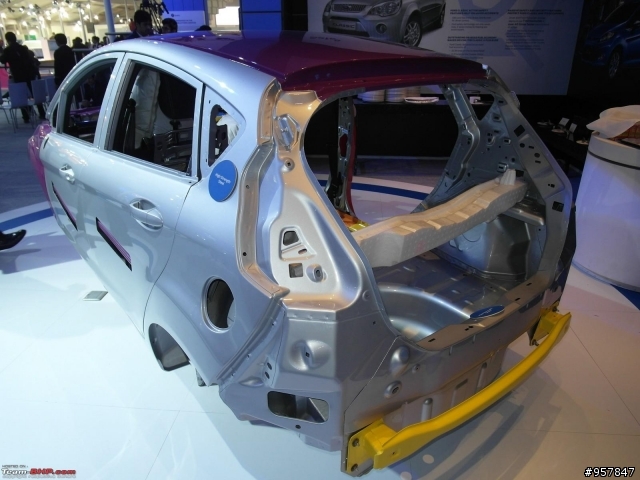

車後的點在保桿內的硼鋼和車頂的強化鋼板

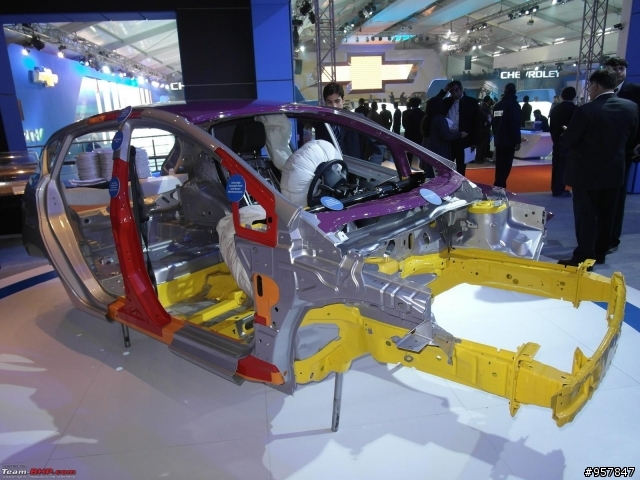

看到完整車架,整個大樑都是硼鋼(黃色),一如 Volvo. 靠外側車呒下方的樑是較強的硼鋼 (橘色)

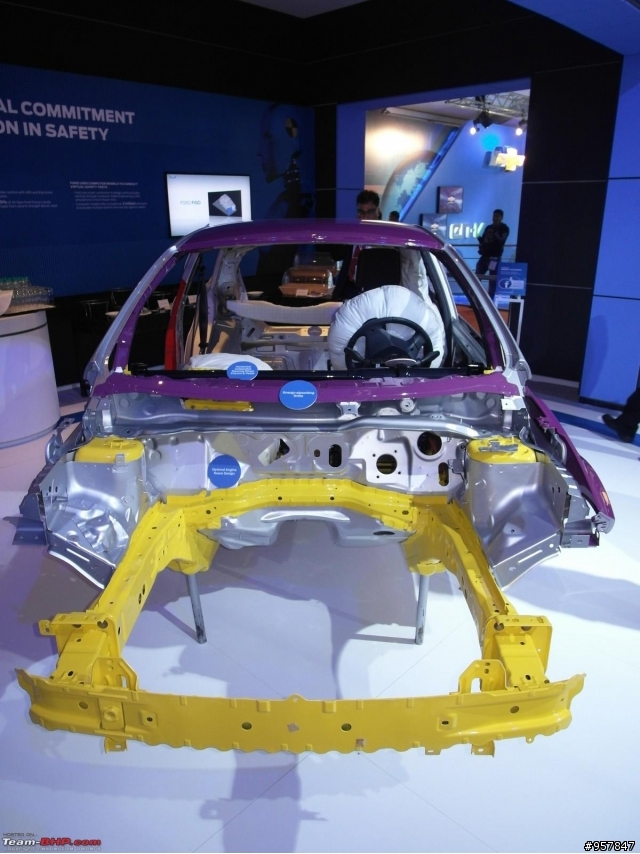

從車正前方來看,整個引擎區區倒車廂的防護結構

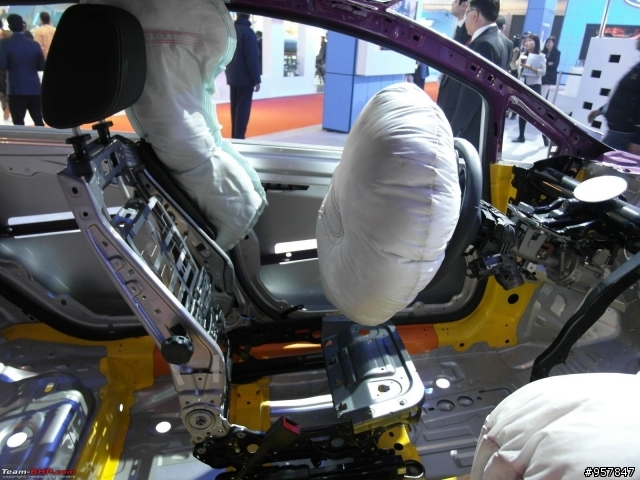

進一步看車廂內的防護

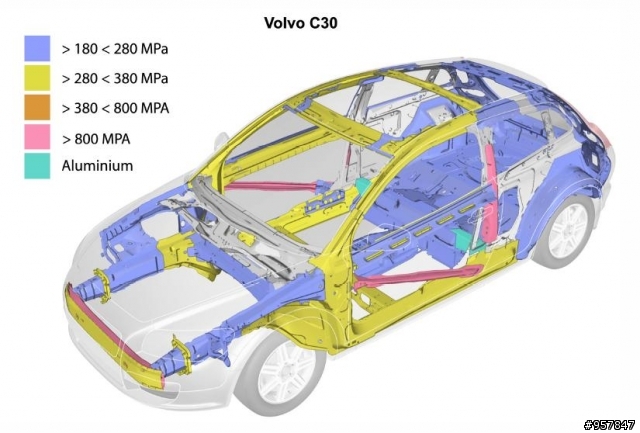

與 Fiesta 接近的 Volvo 車款是 C30, 看看他們的車身防護設計, 精神上是很像的.
