沒錯, 就是亮燈, 歐系出身的福特不管大事小事都喜歡亮燈給你看, 有時候很嚴重但是有時候真的是一點都不重要, 偏偏儀表給你的訊息大多只會跟你說...
引擎故障原本車主們即使過保了也會回到福特原廠商借電腦讀取故障碼, 但是最近聽聞這個服務已經不是免費了, 如果接電腦以後不維修, 會收取800-1500 不等的診斷費, 這個費用其實已經可以自己買一組簡易型的故障碼讀取設備了...
請參考手冊
我是福特亮燈很正常(大誤)
有一位遠在俄羅斯的 Alex Savin 先生擁有福特以後上課上到變成專家中的專家, 寫出了造福全世界車主的軟體 - FORScan . FORScan 區分為電腦版 "FORScan for Windows", 以及手機版 "FORScan Lite", 本文則是主要以手機板的 FORScan Lite 為主, 電腦版功能複雜許多, 關於這個版本, 以後我們會專門做一期視頻為大家講解(老高?!).
註: 筆者不使用任何Apple 公司生產的軟硬體, 本文以PC+Android環境為主, Apple使用者請自主應變.
工欲善其事必先利其器 1/2 - ELM327 OBD2 Interface
要讓FORScan Lite (以下簡稱FORScan)能夠與車輛連線, 我們需要一個能將車載電腦中的訊號與手機連線的設備, 位於加拿大的ELM公司發明了ELM327單晶片解決方案, 可以經由車上的OBD2連接埠(俗稱電腦插頭)讀寫車載電腦之訊號以及發送命令. FORScan藉由ELM327相容指令對車載電腦讀取/發送各項指令, 其中也包含了讀取故障碼, 監控各項數據等...以上詳細敘述看不懂可以跳過, 簡單說就是要買一顆藍芽或是WIFI讀取器插在車上的電腦插頭, 這樣手機才能跟車子建立連線, 以下簡列常見的幾種ELM327相容品, 讀者可以選購適合自己的ELM327 使用.
工欲善其事必先利其器 2/2 - 安裝 FORScan Lite

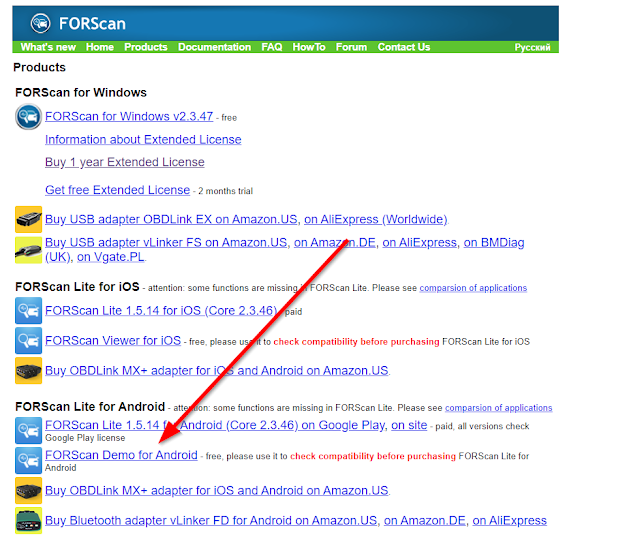

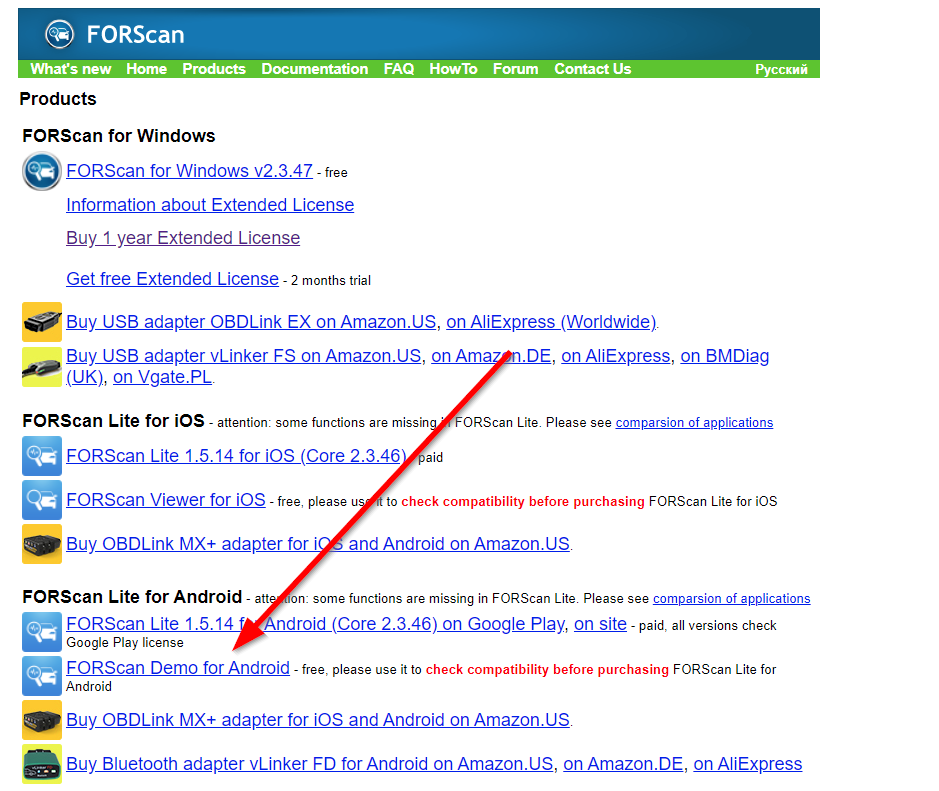

目前FORScan Lite 分為兩個版本1. FORScan Lite DEMO, 可以由 https://forscan.org/download.html 下載, 免費版本僅能"讀取"車輛故障碼, 無法使用其他功能.
2. FORScan Lite 完整版, 價格約為新台幣200元左右, 如果需要完整監控, 清除故障碼或是想請作者喝星巴克(X)伏特加(O), 請於Google Play Store 或是Apple App Store 購買後下載.
老司機上車了 - 安裝以及使用簡易教學
以下為Step-By-Step使用教學...
福特的OBD2 連接埠通常位於駕駛座方向盤的左下方, 是一個D形的母頭連接器, 外觀大概是這樣...

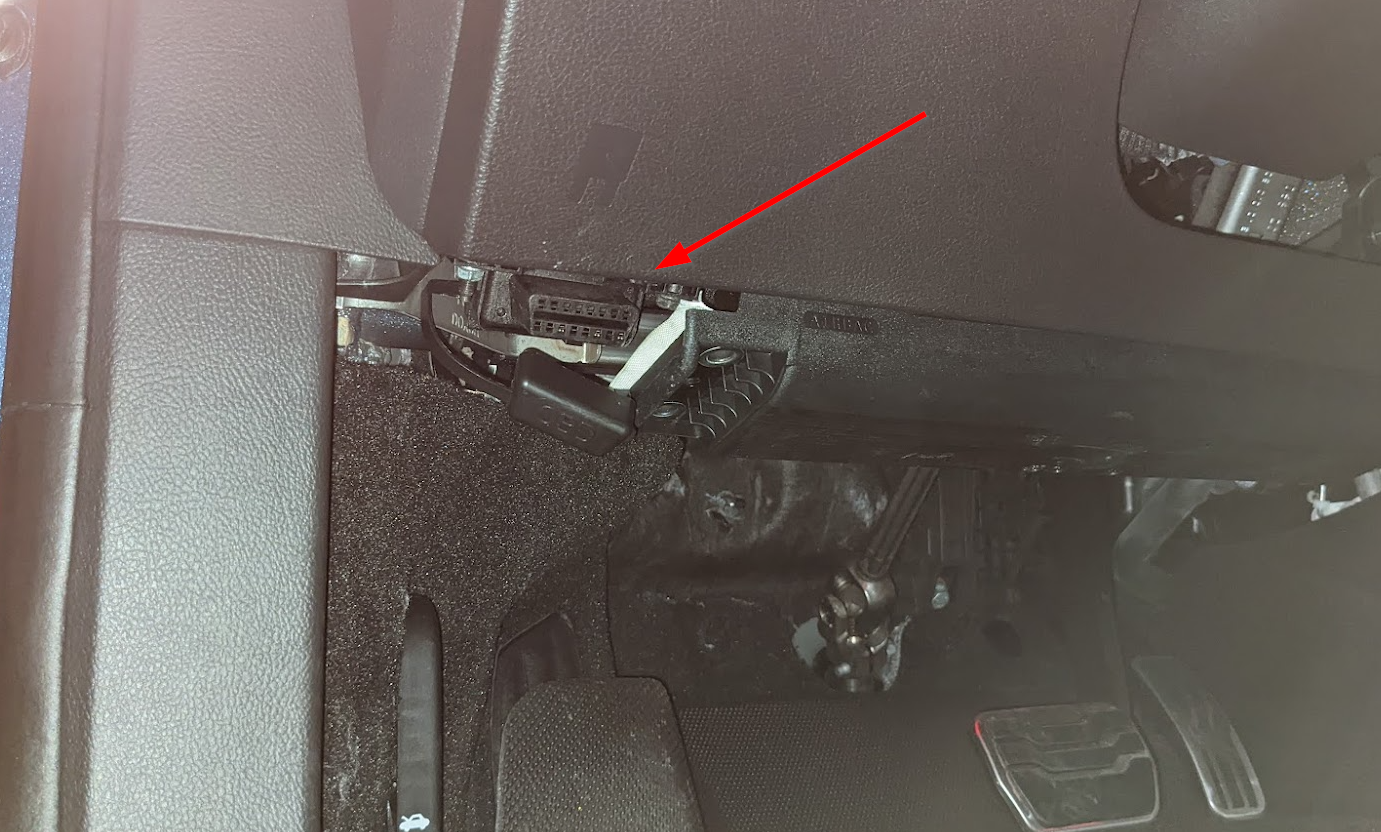

於車上的實際位置是 (以Mondeo MK5為例)
請在車輛 發動 或 開至紅火 後, 將ELM327 插入OBD2 Port上, 如圖
插入後依設備的不同燈號的狀態也不盡相同, 沒有傳輸資料前應該只會有一個恆亮的燈代表有電源, 接下來請開啟手機, 並進入藍芽設定畫面...

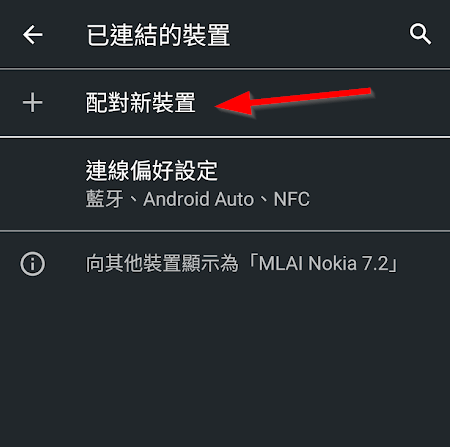

點選 - 配對新裝置
本文以 VGate iCar Pro BLE 4.0 為例, 以Android 手機配對時須使用 "Android-Vlink", 故請點選 "Android-Vlink", 讀者請依照自己的 ELM327 手冊選擇適合的名子...
輸入藍芽配對密碼, 通常是 "0000" 或是 "1234" , 如果都不對的話請參閱您的ELM327說明書
配對成功後, 畫面應該如下圖
接著請回到桌面, 並開啟 FORScan
進入 FORScan 以後請點選最下方的 "設定"
接著點選 "藍芽"
還記得剛剛配對的時候選擇的藍芽設備名稱嗎? 請在這個畫面選擇當時的藍芽設備名稱, 本文的例子是 "Android-Vlink".

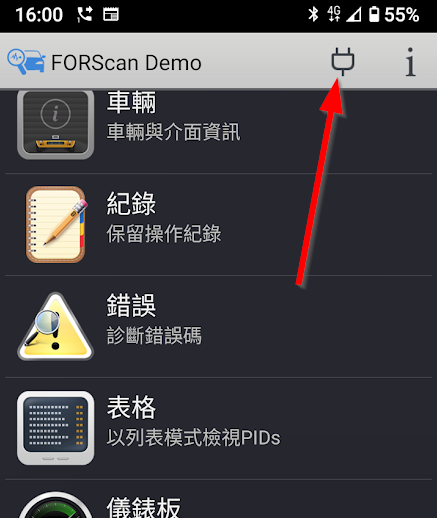

回到上一頁, 請按下右上方的 插頭 , 此時APP 將開始嘗試與車輛連線
連線中會看到插頭旁邊有個東西在繞圈圈...
中間可能會有一些警告訊息, 這裡的例子是FORScan覺得這顆ELM327 跑的速度太慢, 一般使用不影響, 點選OK跳過...
部分車輛FORScan 無法自動判別變速箱的形式, 請選擇適合您車輛的變速箱...
DPS6 - 雙離合6速
動力換檔 - 其他雙離合系統 (PowerShift)
手動 - 手排
自動 - 自排
ASM - 單離合自手排系統
接著系統會詢問車上的ELM327是否具備 HS/MS 切換開關, 請依照ELM327說明書選擇, 如果不知道就選擇 "不清楚"
接下來, 請在主畫面點選"車輛"

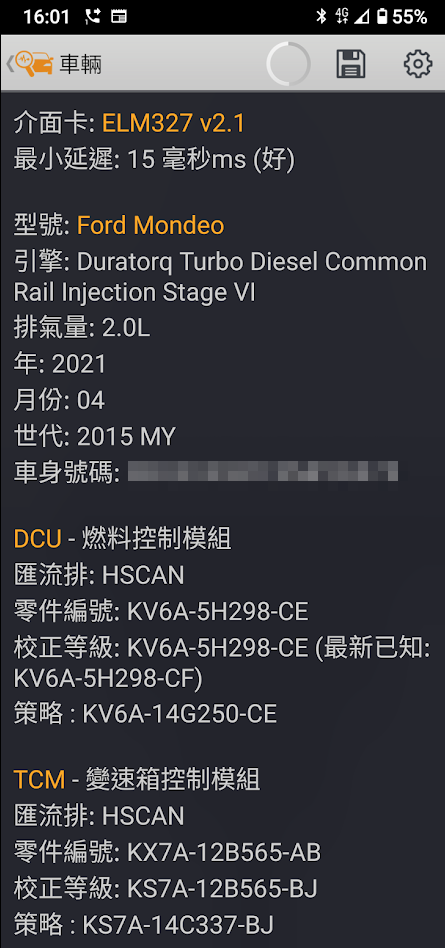

FORScan 會列出目前系統能夠讀取到的各種車載電腦, 其版本資訊以及是否有更新的版本...
回到上一頁, 請在FORScan 主畫面點選 "錯誤-診斷錯誤碼"
此時FORScan 會列出車上目前有的故障碼

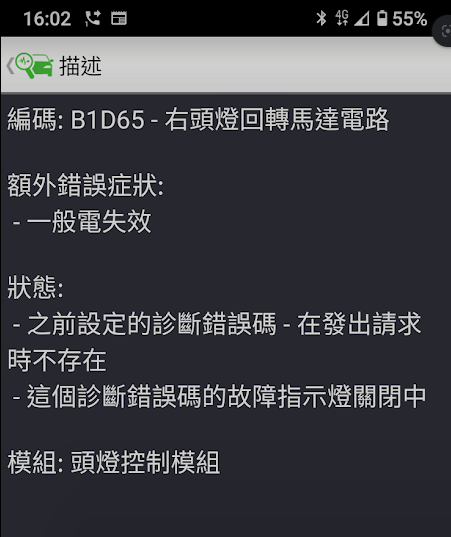

可以點一下有故障碼的地方, 裡面會有簡易的敘述
如果需要重新掃描一次故障碼, 可以按這裡
FORScan 免費版本(DEMO Version)的功能就到這裡告一段落, 以下是付費版的功能...
====================== 分 隔 線 ======================
如果要清除故障碼, 請按這裡
系統會提示將要清除故障碼(DTC), 請確認...
按下"是"以後, 等系統提示時, 請 熄火/關紅火 等五秒, 接著 發動/開紅火, 再按 OK
此時系統會重新再掃描一次有沒有故障碼, 可以看到剛剛大燈的故障碼已經被消除了...
接下來是讀取車輛內部各項數據, 請點選"表格"
點選左上角的齒輪
按一下橘色的 "PCM" 字樣
選擇 "全部"
接著按下右上角的 "+"
本文以水箱水溫度以及機油溫度舉例, 請在搜尋欄位填寫 "溫度", 然後在 DCU.ECT 以及 OBDII.EOT 前面打勾

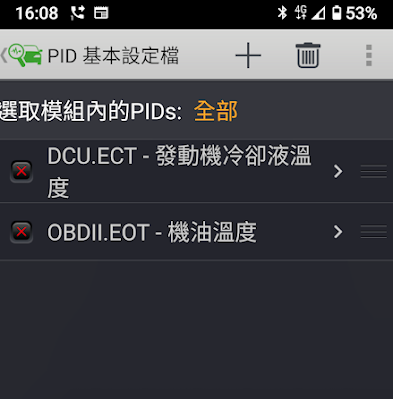

接著按上一頁, 應該會出現這個畫面...
再按一次上一頁, 接著按下右上角的 "向右箭頭" 按鈕

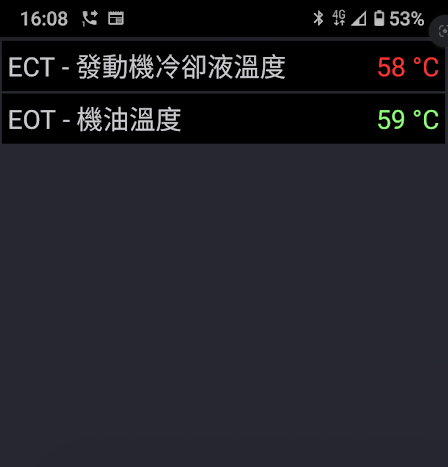

這時候FORScan 會開始將車輛的數據導出, 並即時顯示於螢幕
(此處的狀況是即時傳輸的, 但是如果一次顯示很多東西則數據的顯示有可能會延遲, 另便宜的ELM327 顯示的更新率可能很低...)
數據看完以後記得要停止傳輸, 請在空白的地方隨意按一下, 再點選右上角的 "正方形"
(如果不停止傳輸, FORScan 內的其他功能都暫時無法使用)
以下是進階操作功能, 不熟悉車輛的人不建議使用
====================== 分 隔 線 ======================
FORScan 亦可操作一部分原本需要原廠電腦IDS才能進行的服務操作
每一輛車能夠運行的操作不盡相同, 此處以 Mondeo MK5.5 EcoBlue 2.0 為例...
於主畫面點選 "服務-運行服務功能"
進入後會有各項操作功能, 例如...

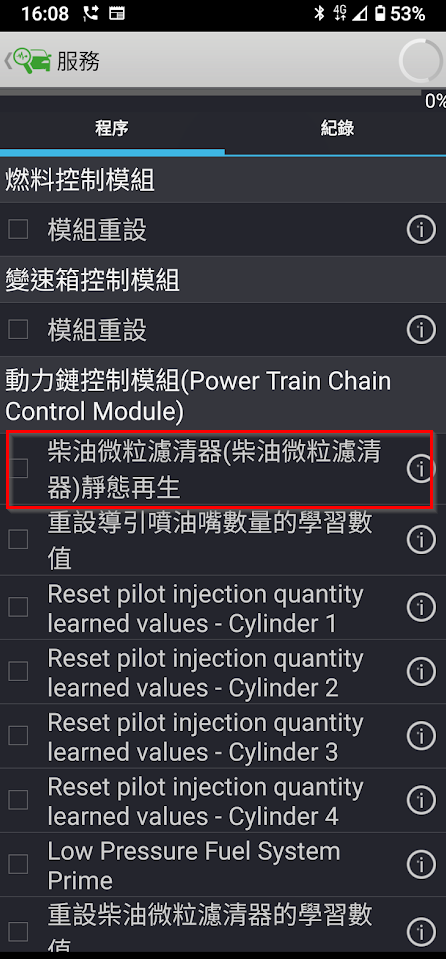

柴油DPF靜態自清 (本程序需要20分鐘且會產生大量廢熱以及黑煙, 請不要隨意操作)
胎壓系統學習模式(調胎以後重新設定)
BMS電池充電管理系統重設(換新電池的時候一定要做的步驟)
結語
FORScan 的功能非常強大, 即使是手機版本就能夠進行很多用車時需要的維護, 此外, 不同引擎配置的車輛亦有許多特定的數據可供參考, 除了可以幫助網友幫車主隔空抓藥以外, 也可以看看網路上有沒有人碰過類似的問題, 協助車主監控以及排除車輛問題. 寫了這麼多, 希望這篇有幫助到您, 也歡迎各位來 Mondeo Sport Club https://www.facebook.com/groups/MONDEO.S.CLUB 討論看看你對FORScan 有沒有什麼獨特的用法, 以上...
Michael
