變速箱均採用PowerShift雙離合器變速箱，有分為乾式／濕式變速箱，其中只有2.0柴油車型才有搭載濕式變速箱，為抵抗大扭力輸出而產生的高熱能，作為較良好的散熱效率而配置。
以下分享本文的主角為2.0柴油動力車型，簡稱：MK3 9W柴弗．．．
▼小弟的柴弗，是在當年限量100台的尊耀黃~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-4012b39ee415c8e079ba080b757b9b06.jpg "點我看大圖")
▼MK3性感的美尻~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-10ceadb868a190aa7e36547ee7330842.jpg "點我看大圖")
▼柴弗灰長省油好開，於是里程數來到了18.9萬.....
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-164546726dceb33ae91359b1a4abe949.jpg "點我看大圖")
▼真的~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-6ec7a20f4fcfc7e1a9cf4668d8ebe53b.jpg "點我看大圖")
▼馬路走跳近19萬公里，變速箱免不了會有滲漏的問題~尤其是濕式變速箱．．．
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-7f2adaf492e45ccce45b87ceaf5199f5.jpg "點我看大圖")
▼福特原廠沒有翻修這顆變速箱的服務，只能整顆換新，但報價高達15萬...
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-342b5fd2580c7fa6779ae72487698846.jpg "點我看大圖")
▼滲漏的變速箱油染濕整個下護盤~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-49b48eccd0ce953776cf35909d9b100a.jpg "點我看大圖")
▼滴答滴答不曉得到底滴了多久.....
這是濕式變速箱的通病.....
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-7c214e05de777868b4754ed3ba9c3c03.jpg "點我看大圖")

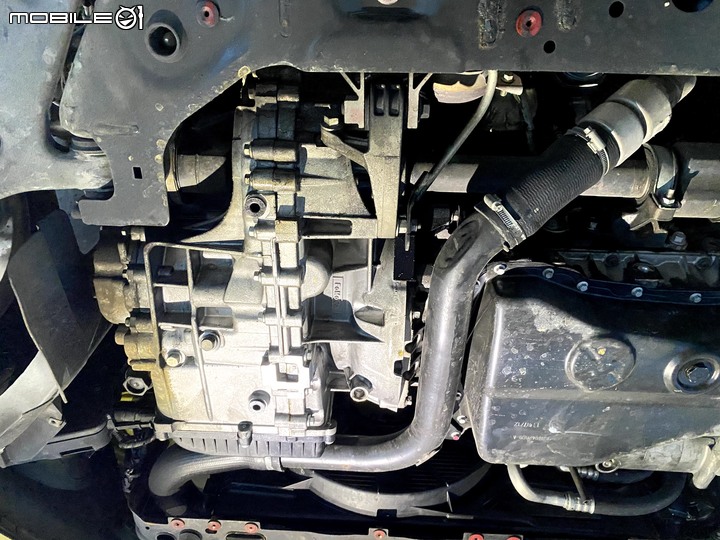

▼具友人情報得知，南部知名，專業自動變速箱車廠就在屏東~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-78e83d3a79dbabe41f14d7a8485e65bc.jpg "點我看大圖")

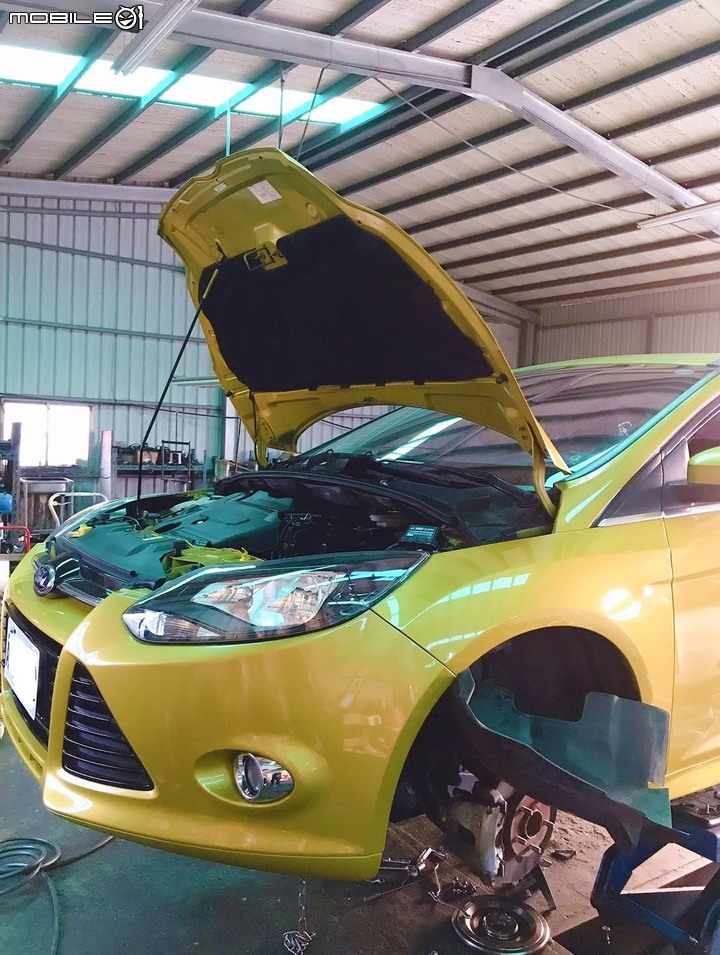

▼立馬衝過去處理，整顆變速箱卸下來的時間，僅用了一個多小時~ 驚到
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-f54fafc76b86eed3b037d9717f02abf8.jpg "點我看大圖")

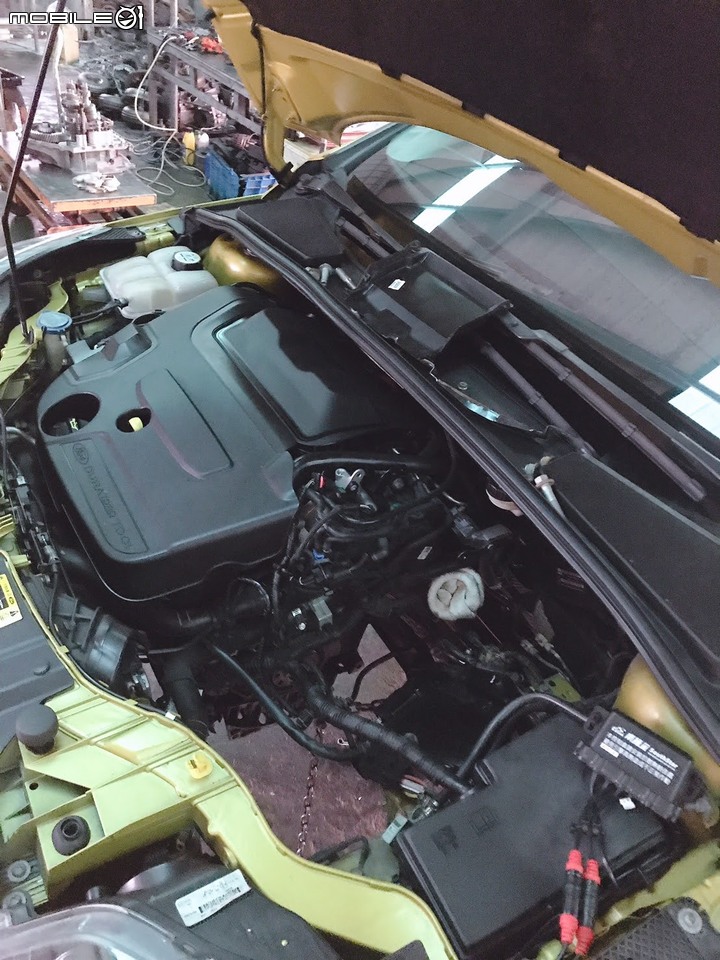

▼變速箱卸下後的引擎底部空空是也~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-056ed93b5ff829081f54e0cb9f0d46f0.jpg "點我看大圖")

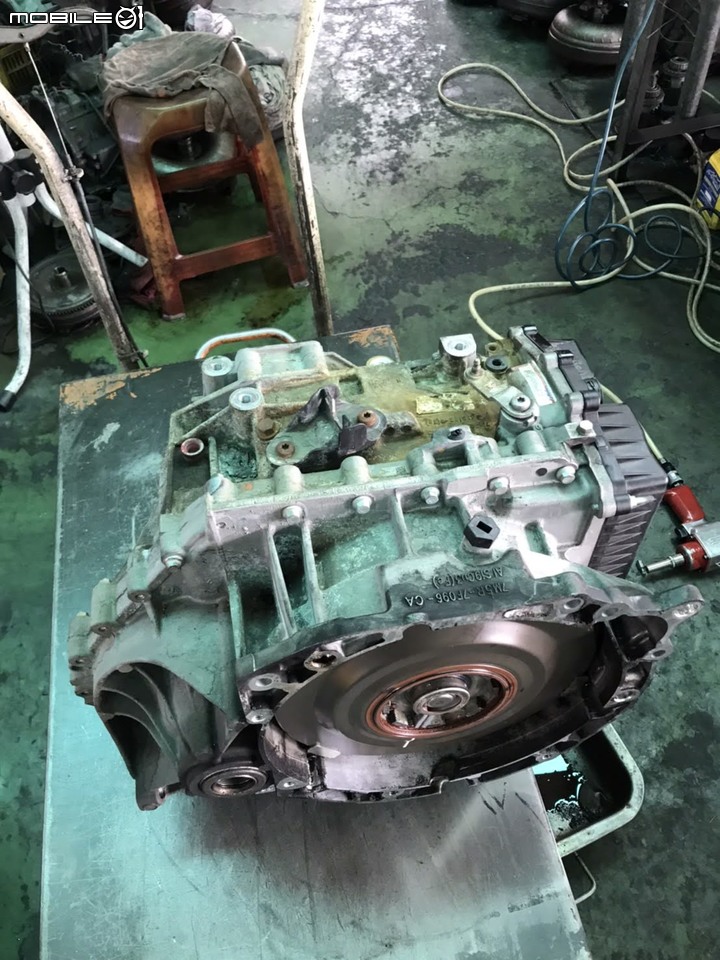

▼Ford所搭載的這具PowerShift 濕式雙離合器變速箱，代號為 : 6DCT450，為FUCUS TDCI 所獨佔，對應大扭力輸出，相對也少了原廠10年保固
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-3b5be9be37120c84e4b1a7d00d23633f.jpg "點我看大圖")

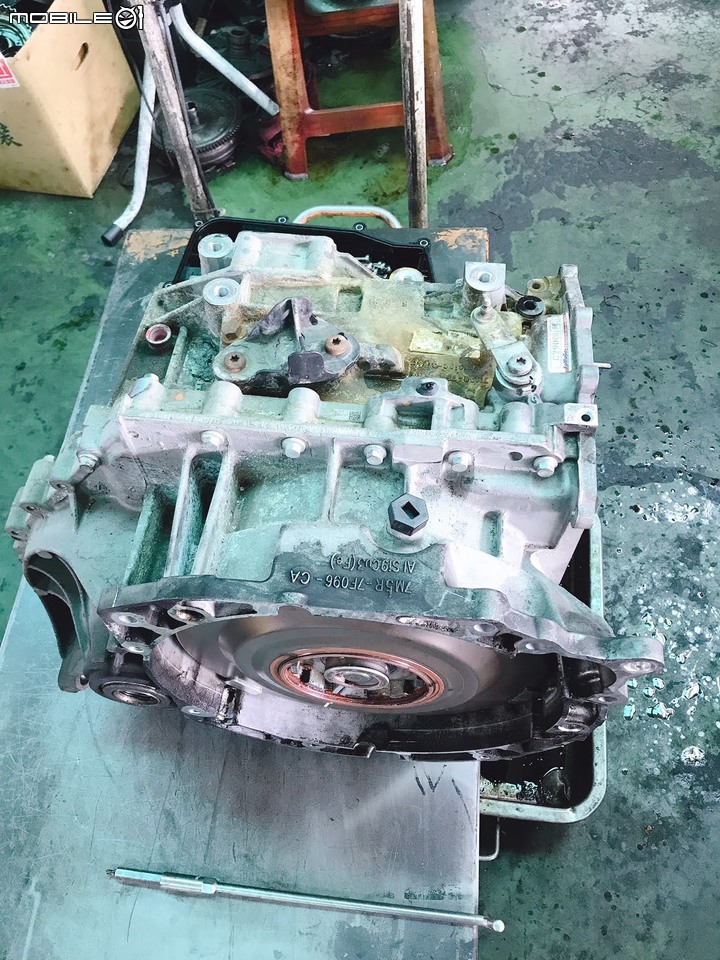

▼通常此變速箱的通病就是年份久，里程數多了就會漏油...
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-3702419806af40c3ff2db8abc7625ab9.jpg "點我看大圖")
▼所幸引擎端上的曲軸油封沒有滲油的情形，好哩嘉在~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-6d40833bc2620f11e42c65f84a761504.jpg "點我看大圖")
▼會漏油就是離合器內部緩衝減震結構彈簧疲乏，及塑膠元件磨損，所造成的間隙過大造成搖晃，而從變速箱油封滲油~
▼離合器（內含減震彈簧緩衝結構）
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-4ac33b0ea863ff8b3caa8ec2cc4ffff3.jpg "點我看大圖")
▼離合器上的彈簧也就是減震盤，原廠這樣的設計，就是要改善在換檔的一瞬間檔位切換接合時，所產生的頓挫感而間接達到緩衝的作用～
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-dd90c8d7abeee06483c639882ca6391d.jpg "點我看大圖")

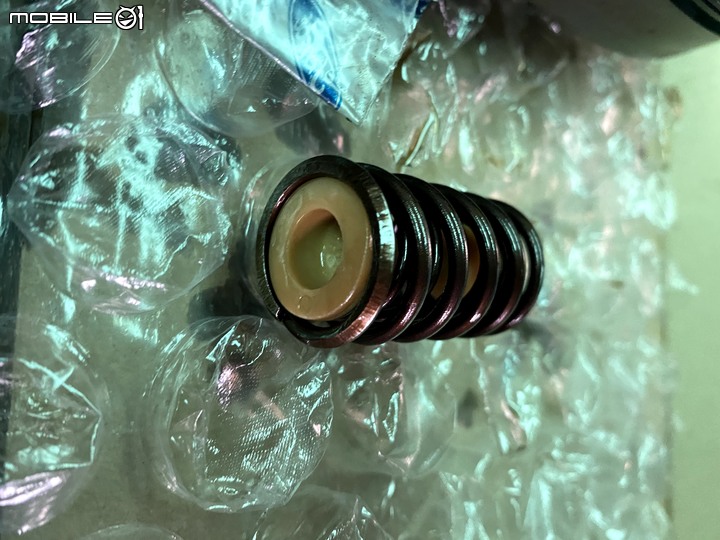

▼離合器裡的減震盤中，環繞的每一組彈簧，都是使用兩個不同大小的彈簧穿插結合，而彈簧兩頭的末端各有一組圓形的緩衝強化塑膠所組成的減震結構~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-3991c27bf3972d76af66820f5c8972ce.jpg "點我看大圖")

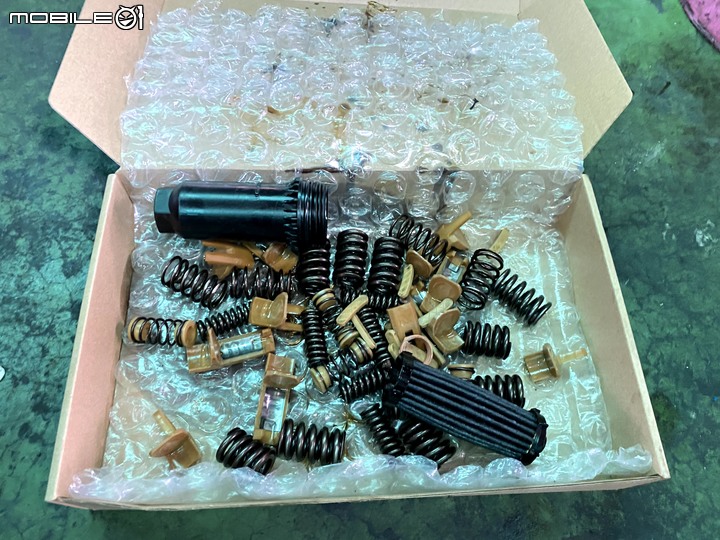

▼離合器內部拆下所有的減震彈簧及緩衝塑膠等...
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-742526ea7fef7c015b63caefd49b1a86.jpg "點我看大圖")
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-1ec0023c3931f1dca7b27b41214cb0c4.jpg "點我看大圖")
▼如果平常喜歡爆催，這裡指的是從靜止狀態，然後全油門一拜的那種要注意！粗彈簧震斷的機率頗高！一但彈簧斷裂後開起來頓挫感會變大（減震效率變得不均勻），然後斷掉的那一節會變成鐵屑，最後黏在感知器上⋯
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-13d233b2916cdd5d82eb980c1a77b8c2.jpg "點我看大圖")

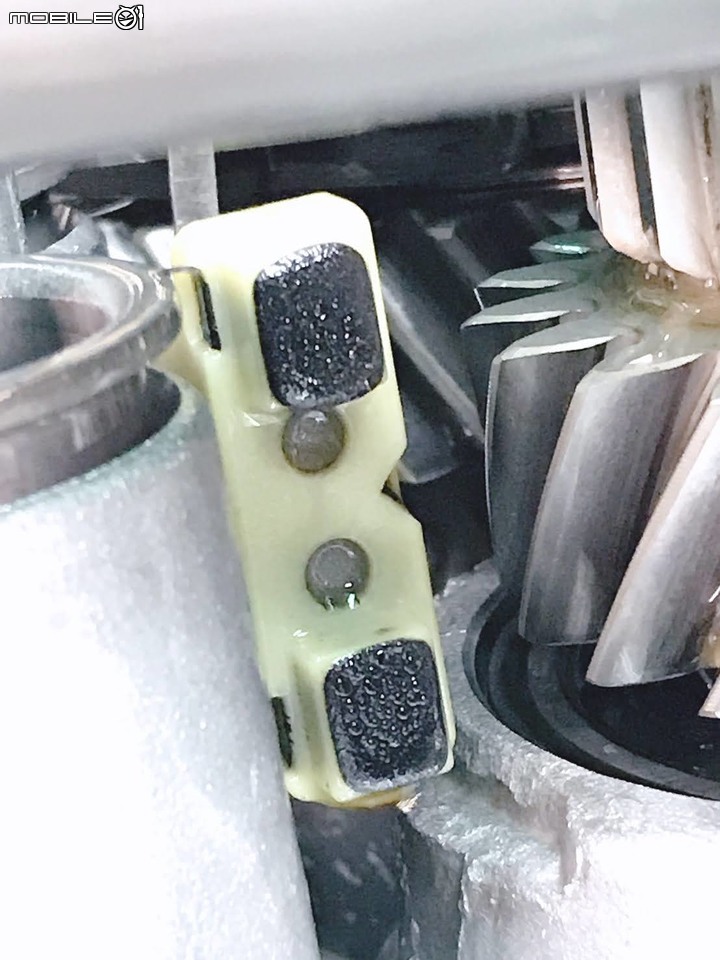

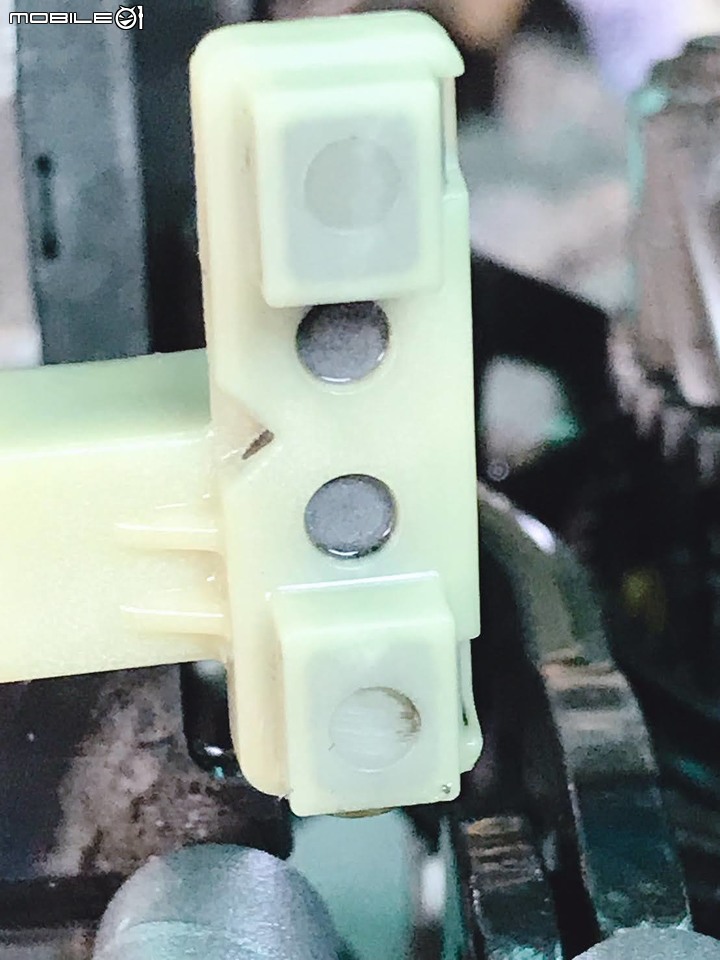

▼感知器上的鐵屑，店家在拆解時會一併清除乾淨，才不會有做動波差的情形～
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-14799b975b38cea634acf0053e439fec.jpg "點我看大圖")
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-d610d29a732353869c174cfa86314a33.jpg "點我看大圖")

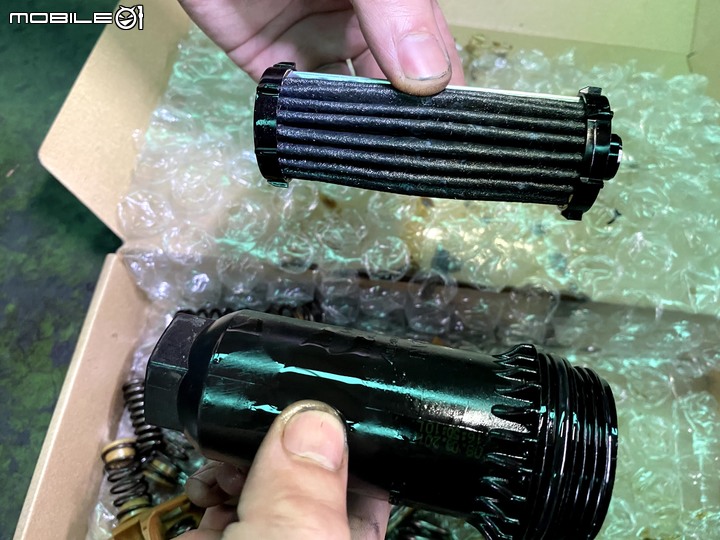

▼變速箱外部濾芯(舊)
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-c37b9feb9a8f7e7276eb6cce2354ab49.jpg "點我看大圖")
▼變速箱內部濾芯，此濾心如果變速箱沒有拆解也換不到，但通常若有拆開維修會一併更換~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-78e2fd9eb769c38347b73bc188331eb7.jpg "點我看大圖")

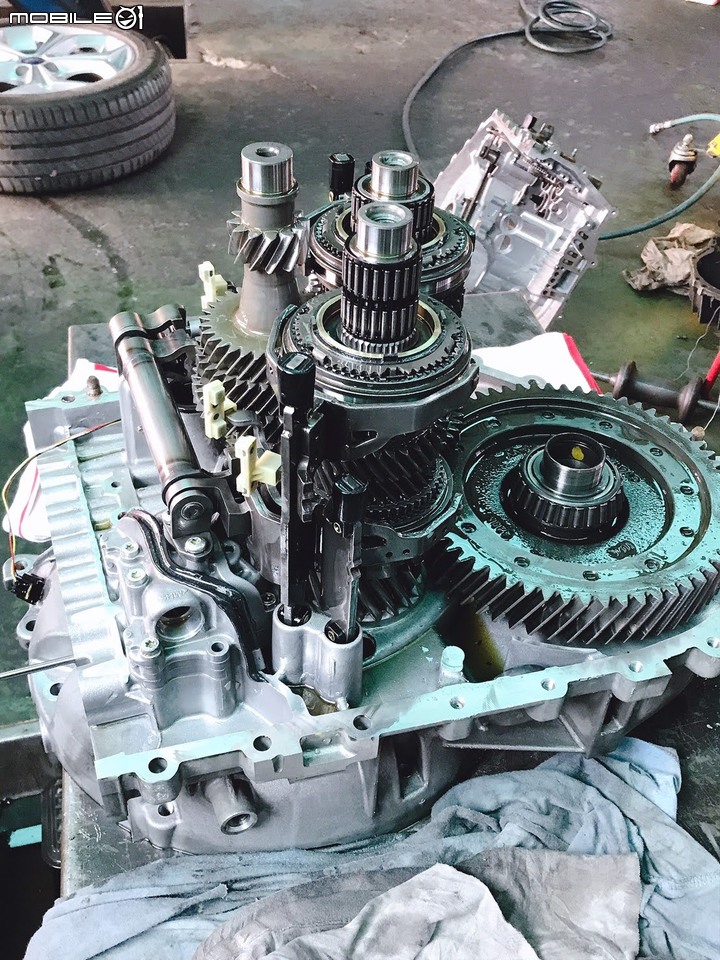

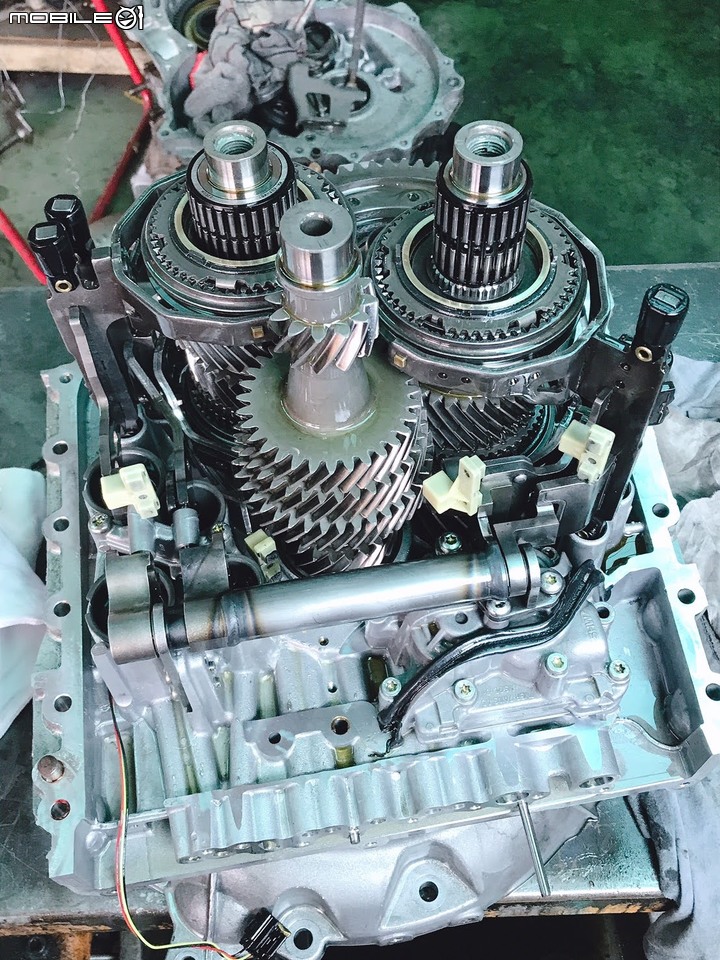

▼變速箱內部齒輪模組~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-f9ae5f95fb3a2ab178692ad20ba563ec.jpg "點我看大圖")
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-852e06b1977761f8e6a153b26d4ec496.jpg "點我看大圖")
▼拆卸下來的原廠舊油封~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-747fec62946b003c223e03c8814e2b64.jpg "點我看大圖")

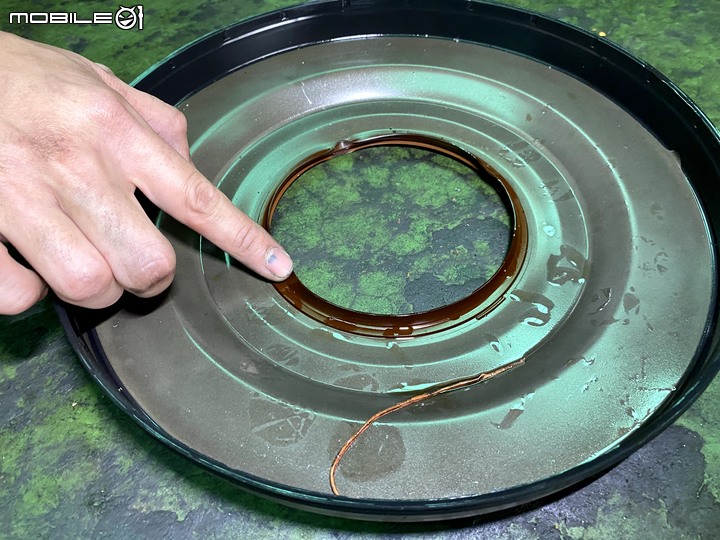

▼原廠油封內部只有一圈軟質橡膠壓住~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-4c1d601a2bfb8f01e249728e5f526f27.jpg "點我看大圖")

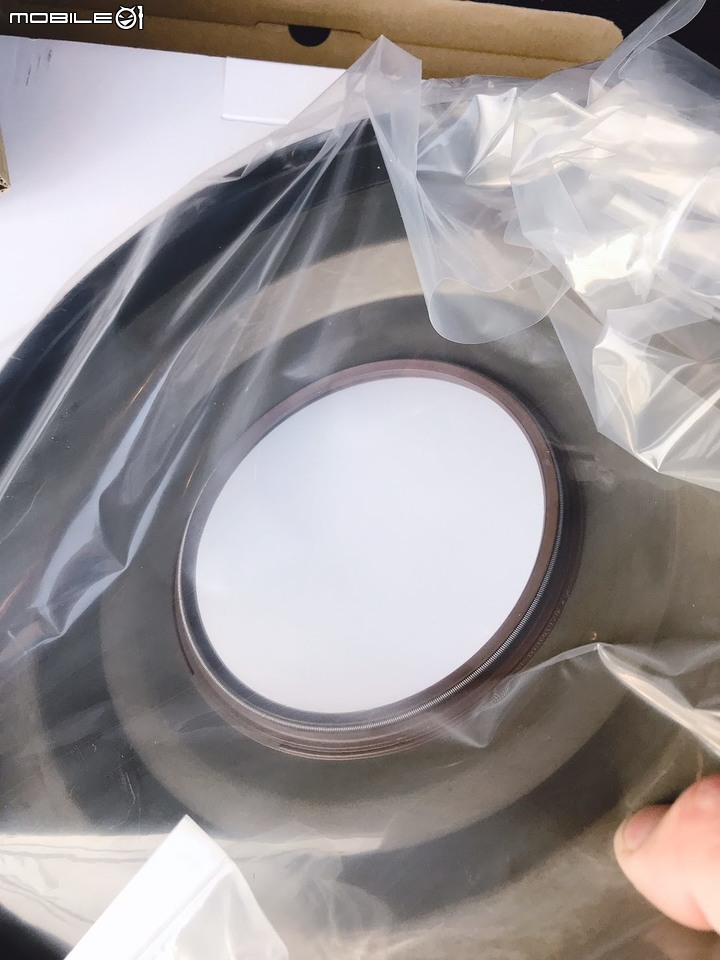

▼下圖則是外廠改良型油封，內部那圈橡膠外圍多了圈彈簧模組，這樣的設計能夠加強油封的密封性~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-596ed1302e36d2bdd1061449ebd9dff1.jpg "點我看大圖")

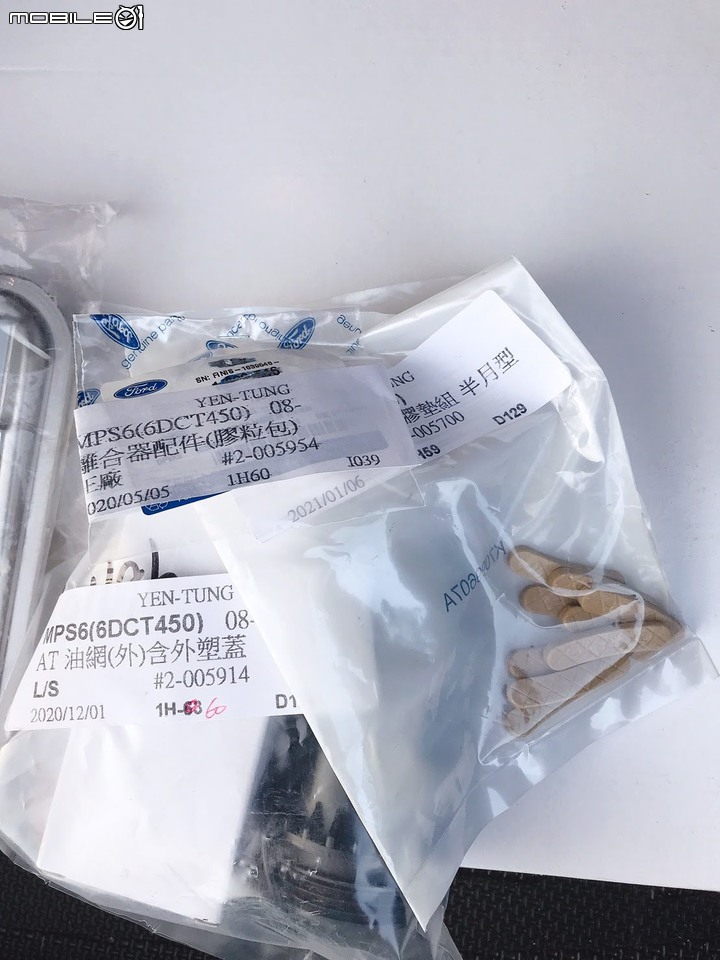

▼本次翻新變速箱的零件均為原廠或美製改良製品~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-dd63ff244c3506c189b0e62a0706018c.jpg "點我看大圖")
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-4fd29a0f6f0397bb5ebe634e8a9ec1d3.jpg "點我看大圖")
▼內部變速箱濾網
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-bd1bd4004abdb77ec25f01dfa435738c.jpg "點我看大圖")

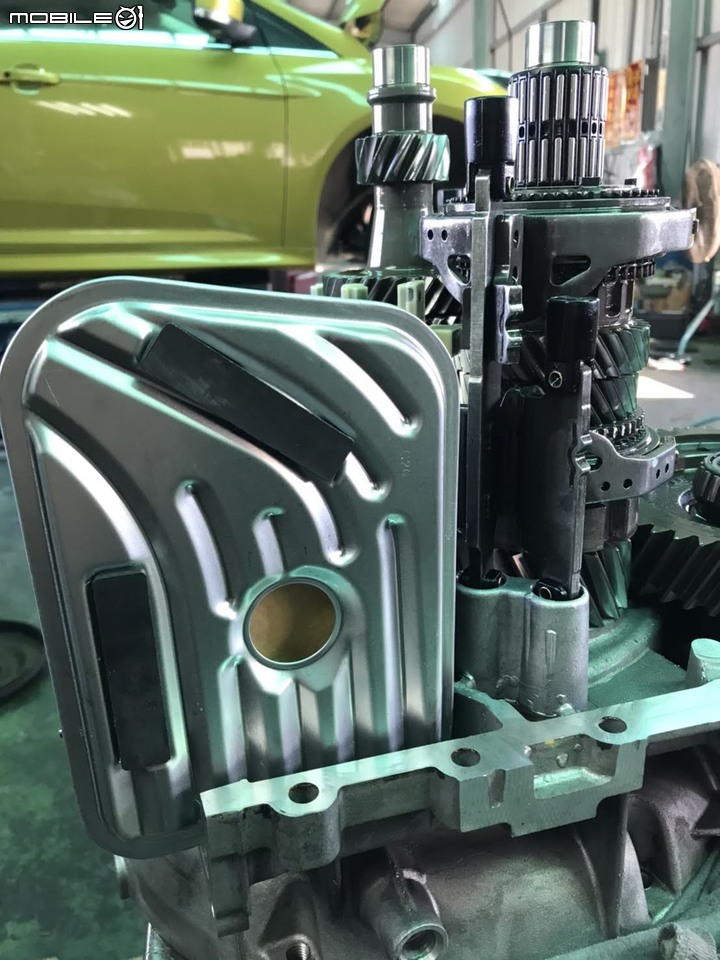

▼趕緊把新濾網裝上~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-b068108ae3f684be8af357850b0b49f1.jpg "點我看大圖")

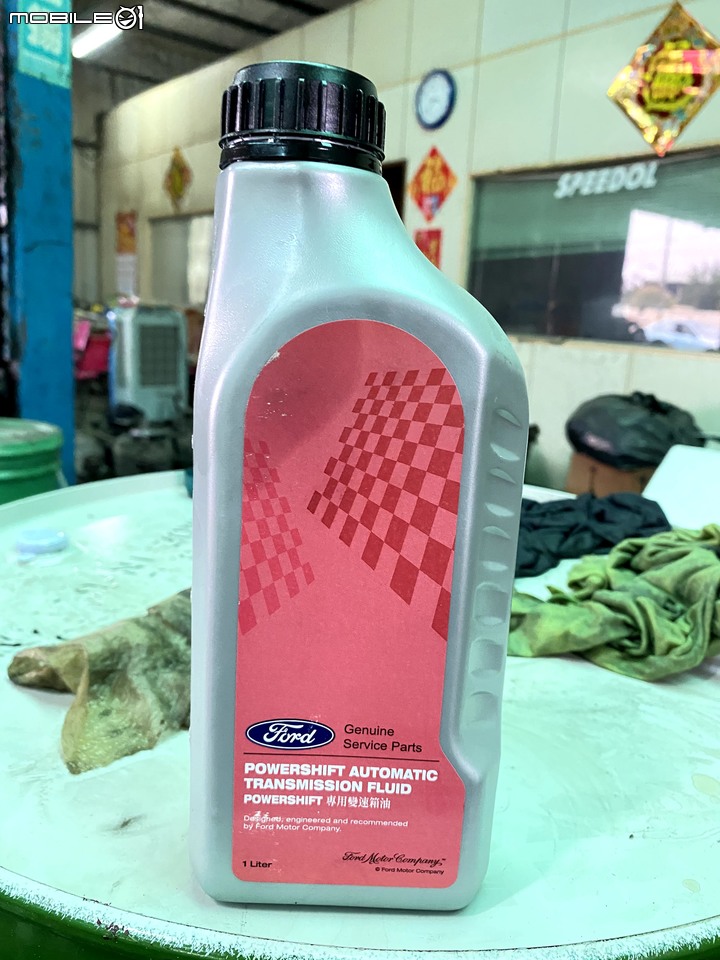

▼店家所使用的變速箱油為福特正廠油品，老闆說只要是這裡翻修的變速箱保固一年，所以其它外廠變速箱油一律不敢嘗試~ 老闆堅持該花的絕不能省，不然馬上GG
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-31e09724b519e6259ad42efd77eda0fd.jpg "點我看大圖")
▼福特原廠領料~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-21d4fb4666990a6a26f94ba9deab4528.jpg "點我看大圖")
▼終於來到了組裝~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-8841d9db332a1b7c2a11f9f5fa2e0801.jpg "點我看大圖")
▼OH YES 下圖中上方正中央為變速箱電腦的區塊，也就是閥體，這屬變速箱總成的第三部分，如果掛點會粉貴，一般會掛掉此這部分的為乾式變速箱居多~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-1daed3252a88b134d8088d702ac22237.jpg "點我看大圖")
▼離合器總成（俗稱減震結構）組裝完成✅
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-7737b5df5c136de52b3eac0ab240804f.jpg "點我看大圖")
▼組裝完成的離合器超緊密，屹立不搖~
▼組裝翻新後的變速箱外層塗裝上色，光用看的就令人興奮~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-e282209a217ec51d0762796dbd0971f1.jpg "點我看大圖")
▼上吧! 偶的變速箱~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-a9604961aeaa580e2131b286d7be0132.jpg "點我看大圖")

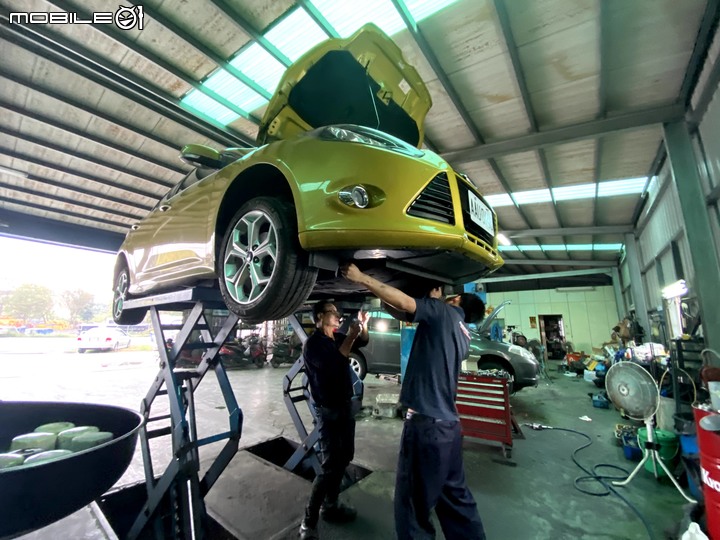

▼快馬加鞭~~ 快轉10X >>
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-5ab731bbabc9f2d3981da2f593b5138b.jpg "點我看大圖")

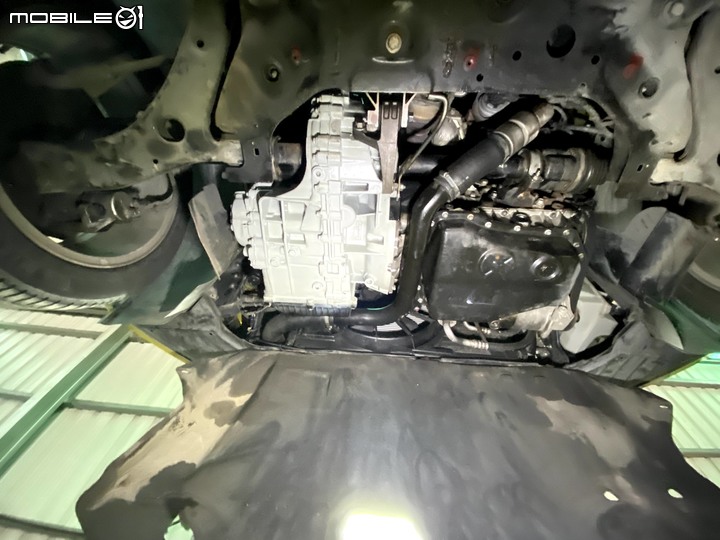

▼費了一番功夫終於請上車，翻新後的變速箱顯得格外的亮眼~
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-ab848c15e6448d24f11e0e20aa248d12.jpg "點我看大圖")

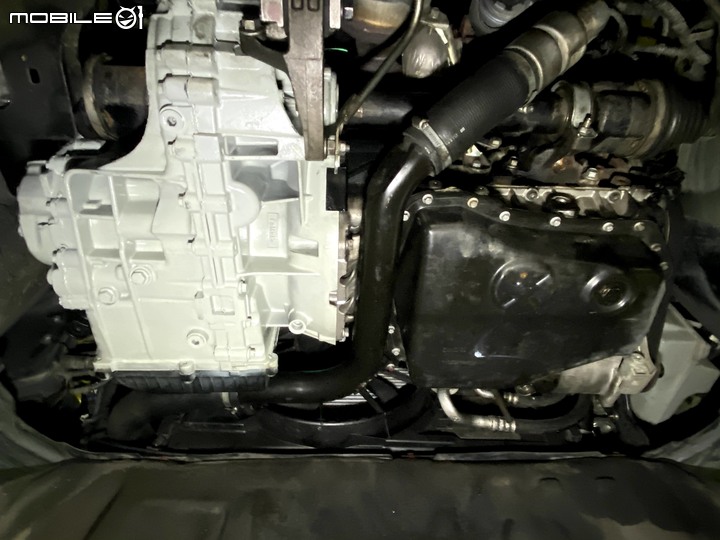

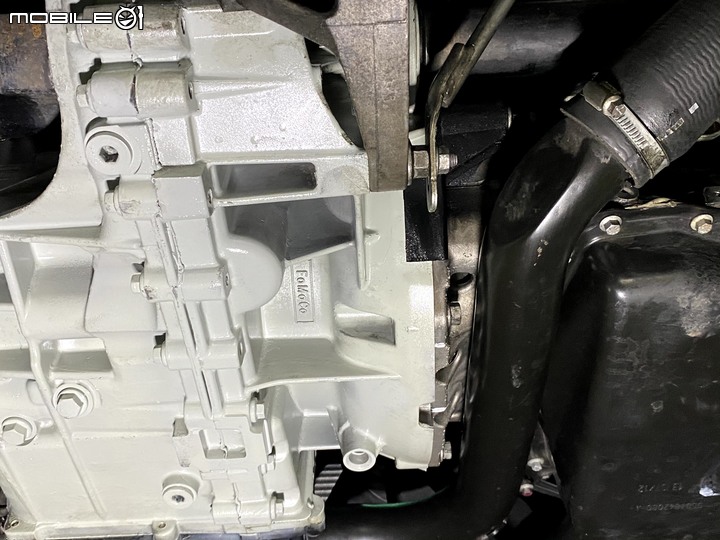

▼歐耶~嘎哪新
餒~~~![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-5b3e0e7eb4f58dc15e84160ad2994eb7.jpg "點我看大圖")
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-0856ca34996027efcfdf49a776cbe8e3.jpg "點我看大圖")

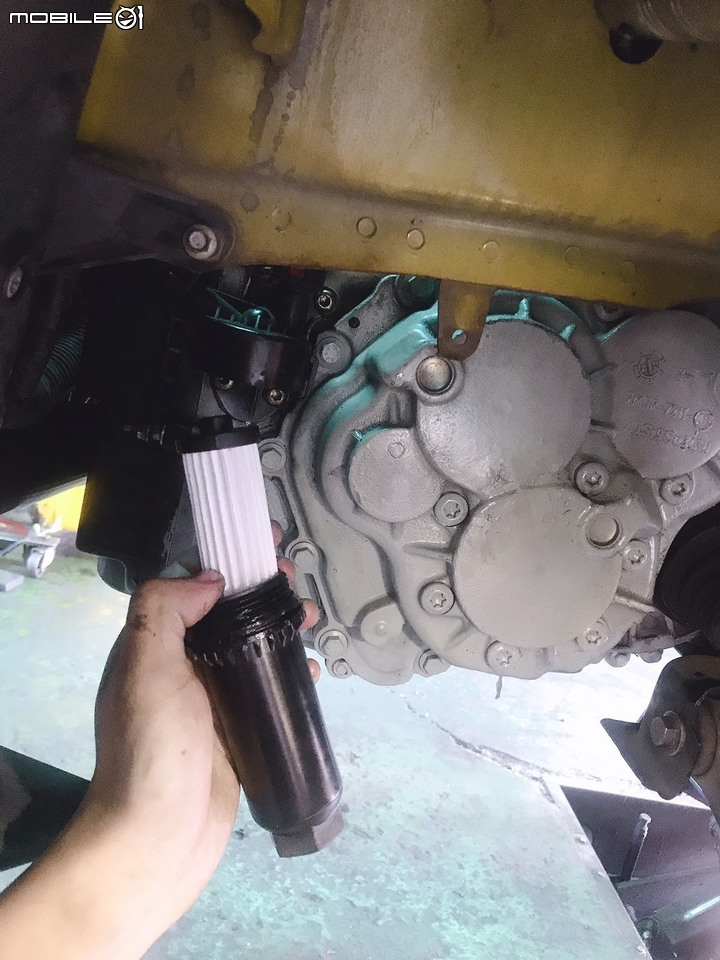

▼鎖上新品外部濾芯
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-f2299a47534ed11f50a9e5d6dd0395bf.jpg "點我看大圖")

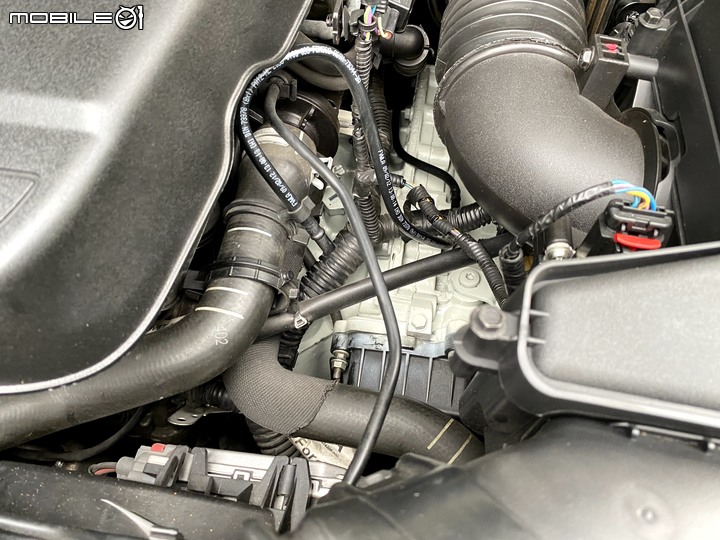

▼很亮眼齁～
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-6edcbf7e9ec5592f04af940371d2b63c.jpg "點我看大圖")
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-47382ee73c0f40bb5ac047bbd4123e99.jpg "點我看大圖")
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-bebd90881479b65e7d972596ba1894cc.jpg "點我看大圖")
▼完工～
![[分享] FOCUS MK3 2.0 TDCI 9W 濕式雙離合器變速箱翻新紀錄~ (圖文多慎入)](https://attach.mobile01.com/attach/202103/mobile01-20ab458031ecb5b73fa60be80cc7900c.jpg "點我看大圖")
後記
變速箱本體翻新前，除了底部有輕微滲油的情形外，其他並無任何狀況。
在變速箱翻新之後，換檔變得更為順暢敏捷，底部目前也無不再有漏油的跡象，老闆也承諾保固一年的保障，這期間內若再有任何漏油或滲油的情形將會受理負責，後續變速箱狀況，小弟會持續觀察，有任何狀況小弟會繼續分享更新內容～
翻修變速箱完工日期：２０２１．０２．２４（三）工時約５日
感謝賞文～
