[分享]Tierra DIY倒車鏡頭

前陣子因為換上新後保桿，所以原廠的倒車雷達不能用，乾脆就弄個倒車鏡頭來爽一下，上網找了鏡頭跟螢幕，鏡頭是在奇摩拍買購買，170度全彩有夜視，還好不貴，而且安裝也方便。

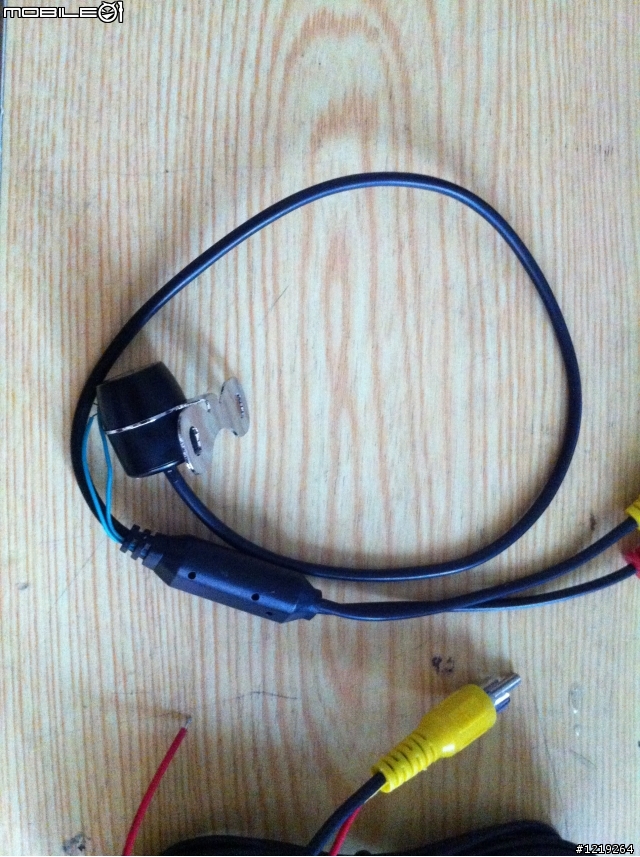

鏡頭照片

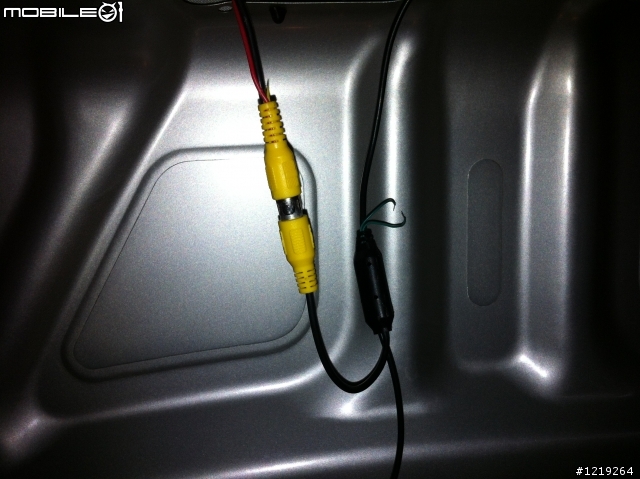

<<<黃色視訊線旁接出的紅色小線，是廠商貼心準備，一端接上倒車燈，另一端接上螢幕的觸發線>>>


<<<鏡頭出線處會有兩小條綠線，是用來改變正向與反向，可以讓鏡頭置於車前使用>>>

開始安裝（看圖說故事）

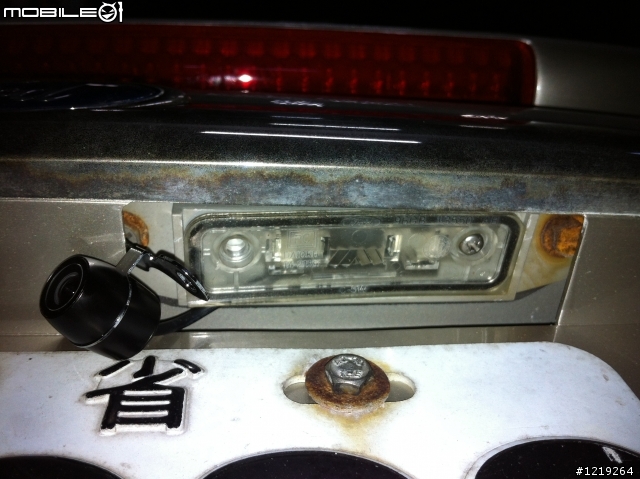

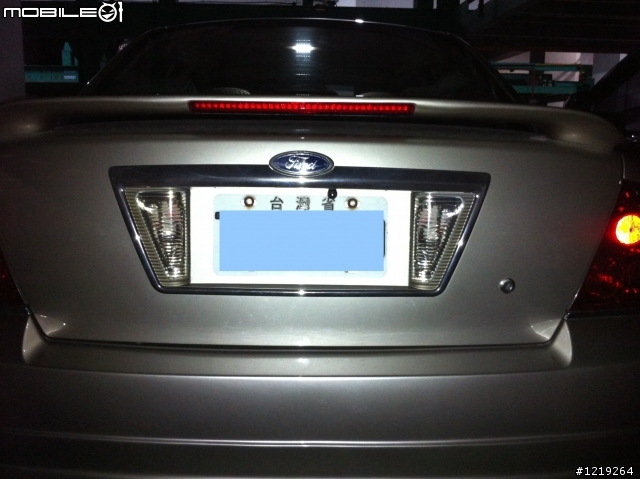

我是直接鎖在牌照燈上，這樣就不用鑽孔，也因為沒有置中，所以他提供的倒車線，其實不會和車輛平行，只能參考，用來看後方物體的距離，實際還是要左顧右盼後照鏡來輔助。

卸下車牌燈（最好將鎖鏡頭的螺絲換更長一點，然後將車牌燈蓋磨出一個小洞，讓線穿過）

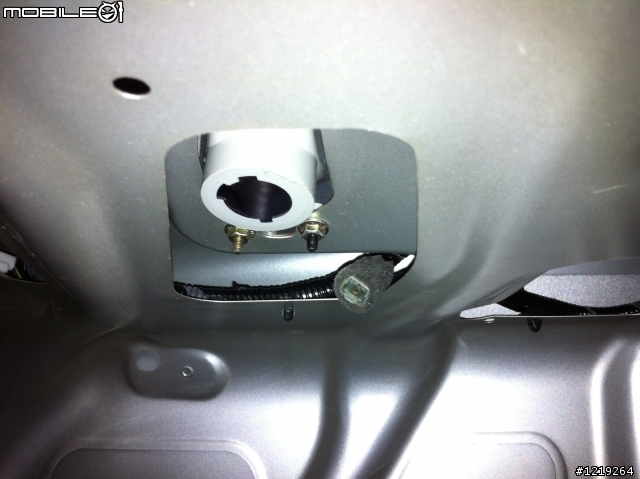

卸下倒車燈，取下母頭

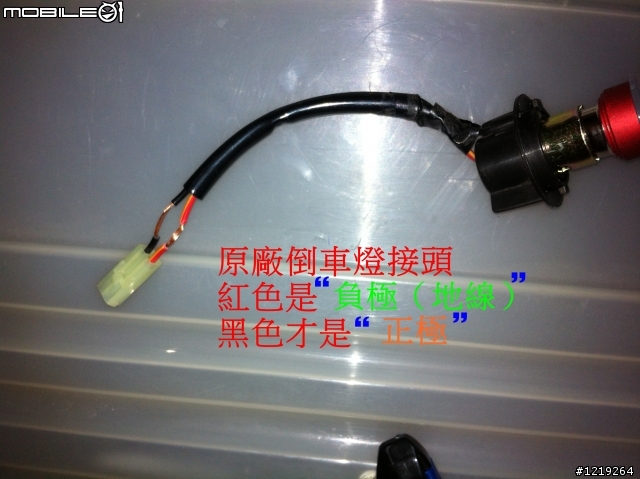

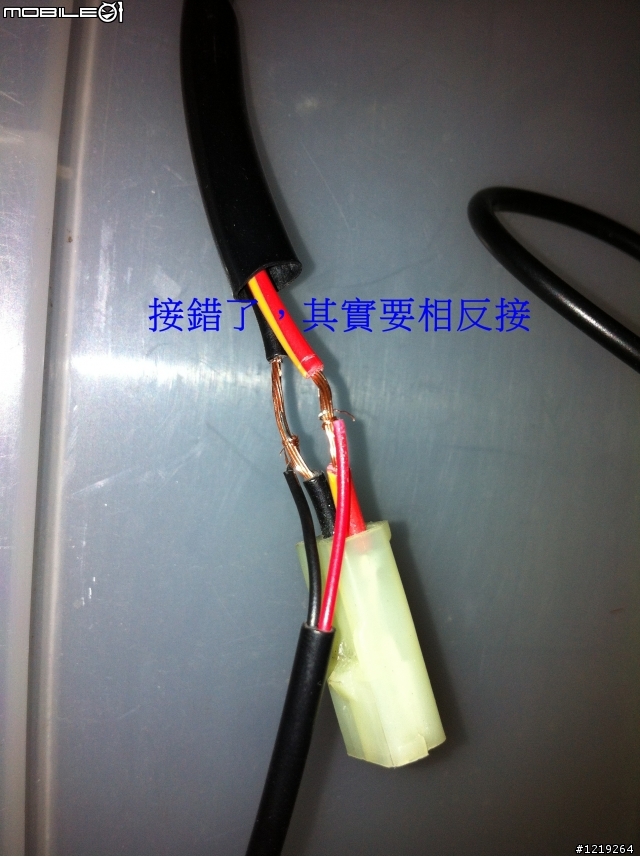

這裡讓我耗費了很多不必要的時間，因為我天真以為紅色的就是（＋），黑色就是（-），結果在母頭這一端是相反的，搞我很久（應該要先用電表量的）

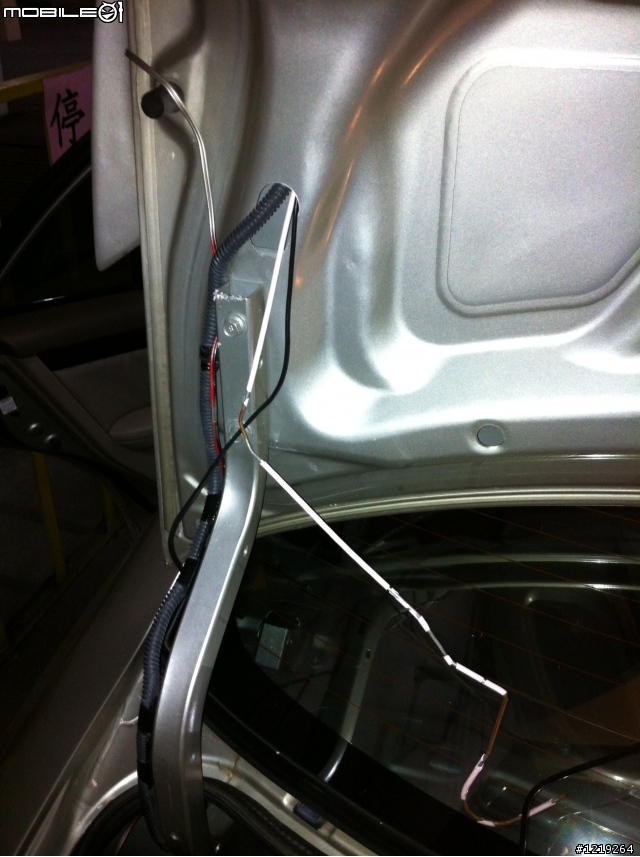

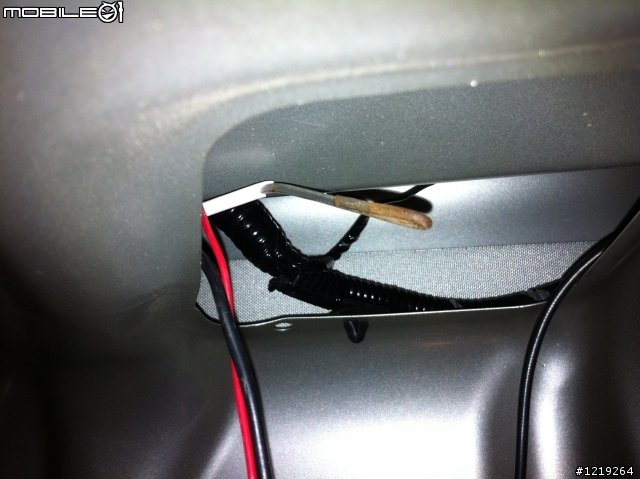

用衣架把視訊線穿過後車廂蓋，用以連接鏡頭

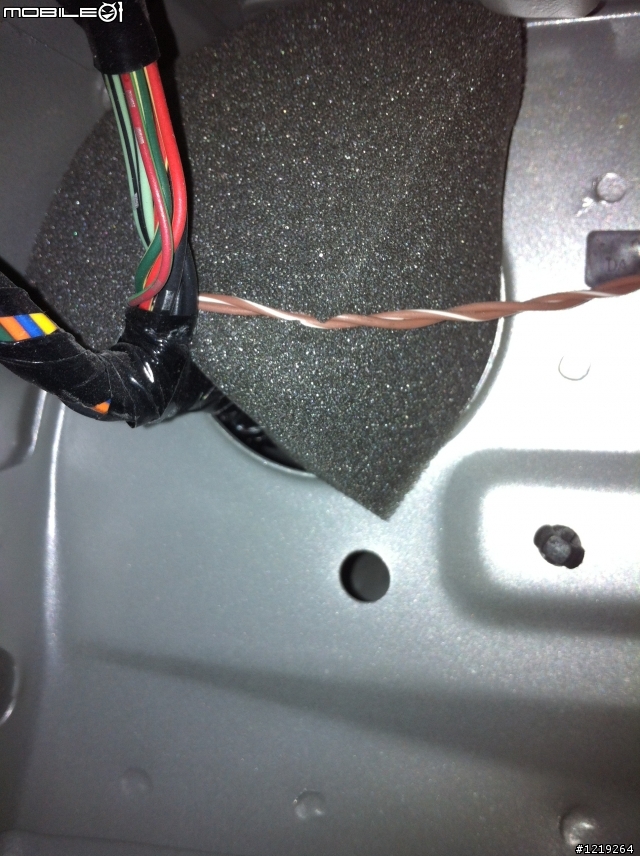

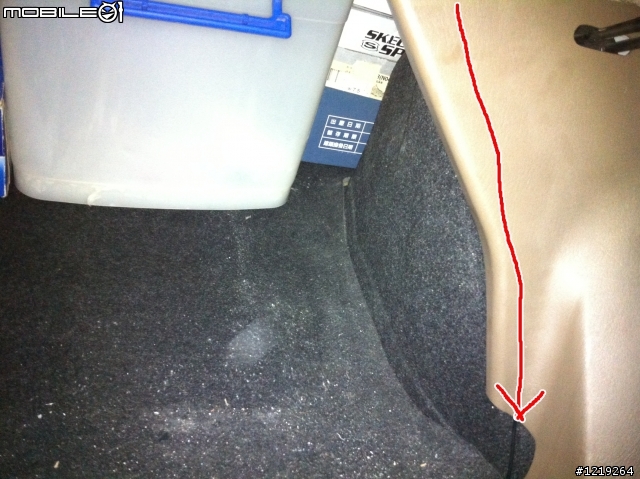

接著將視訊線沿著後車廂左側喇叭下方的孔穿入，進入車內。


接著，沿著後座左側的門飾板把線藏入（看你要先拆再塞，還是直接塞進去都可以）

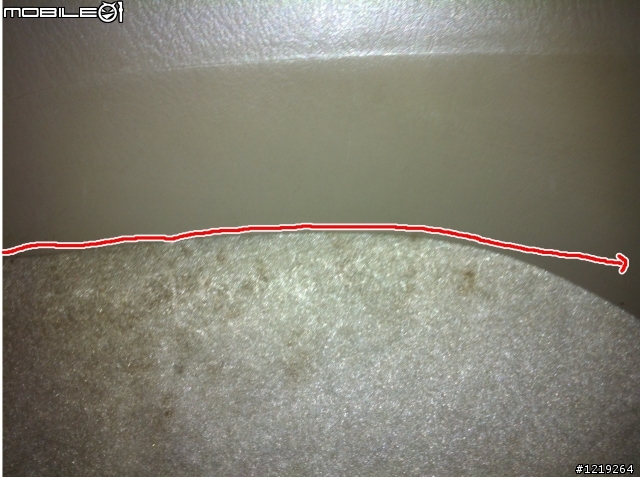

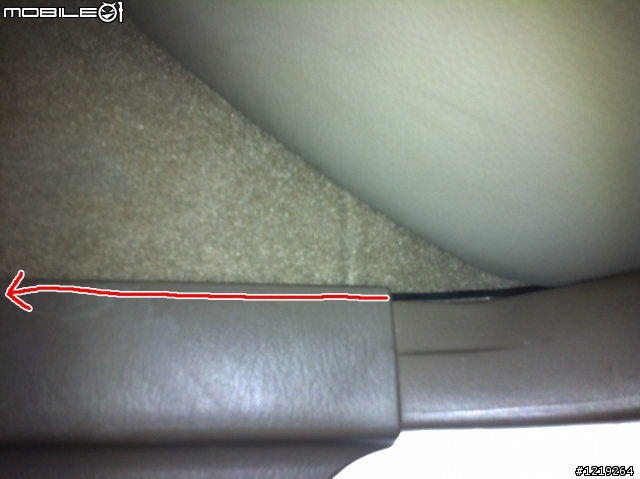

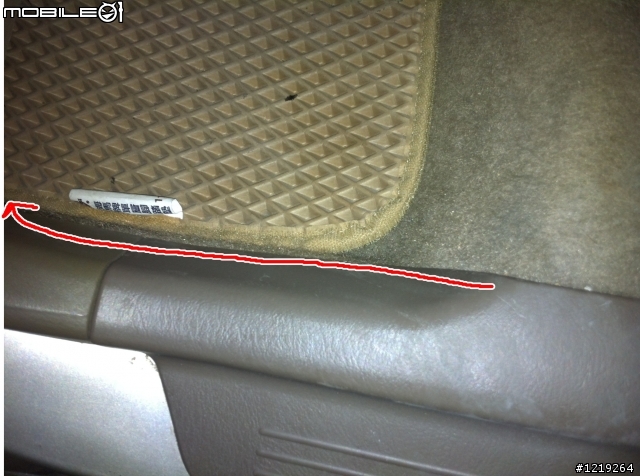

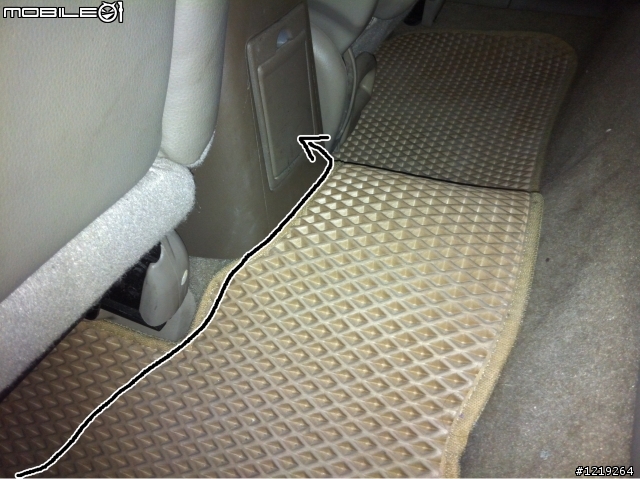

後面的藏線步驟，就看圖說故事吧！<<<紅色是走飾板內，黑色是走腳踏墊下>>>

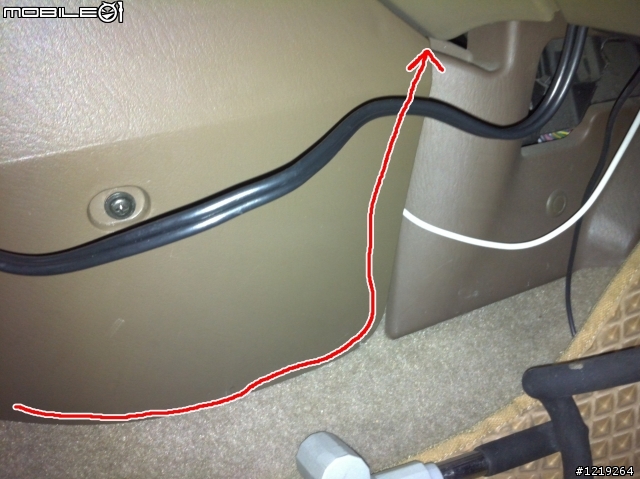

走副駕駛座旁的中船





接上螢幕大功告成。

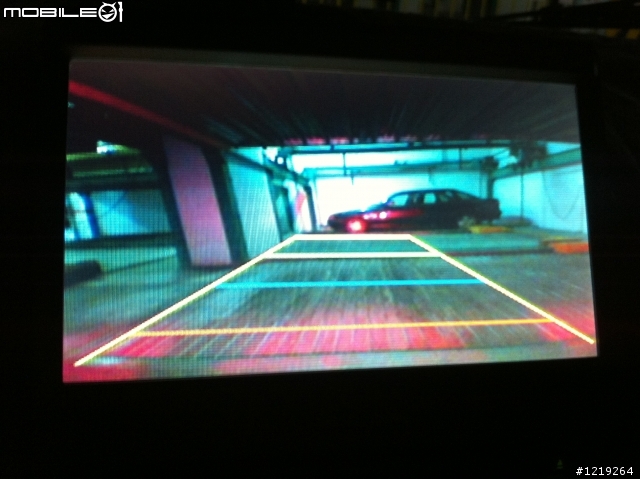

實際看螢幕的畫質很清楚，顏色也很漂亮


接下來是操作影片（打入倒車檔，就會啟動螢幕）




終於完成。雖然花了我三小時（其實不到一小時就可以完成的），不過我也算是DIY新手，中途還是有很多是基本專業知識不足才會浪費時間，不過也因為自己動手來，學到了很多不懂的東西。
我愛DIY
