更新3.5G网络图片天線的改造：
要完美的使用WLAN和WWAN功能最好是使用5根天線 SONY官方的也是這樣建議的
3根WLAN天線（TZ3的原產就是3根的 TZ1/2原廠是2根）
2根WWAN天線（除了少數幾種機型絕大數的機器都出廠都沒有安裝的）不過有很多WWAN卡只有一個天線插孔所以埋設1根也可以 2根的信號會好一點 如果帶GPS功能的WWAN卡強烈建議用2根天線 搜星比較快的
WINMAX改造：
這是最簡單的事情了 拆下原配的3945或者4965無線網卡裝上5350裝上驅動就可以了
原來是3945的網卡需要在A/B殼內埋設第3根天線 如果大家嫌麻煩可以購買2根天線的5150網卡
PS：如果不想埋設天線強烈建議購買5150 因為接2根天線的5350信號差於2根天線的5150
5350 3根天線 支援WIMAX 支援3×3 MIMO
5300 3根天線 不支援WINMAX MIMO支援3×3 MIMO
5150 2根天線 支援WIMAX 支援1×2 MIMO
5100 2根天線 不支援WINMAX 支援1×2 MIMO
INTEL5系列網卡因為是新的65NM工藝 所以發熱比以前的少30% 信號要好於以前的很多 比ATHEROS也要強不少了 如果11N的路由器相容性好的好 可以達到300Mbps（5100/5150據說是150Mbps我沒有用過 聽人說的 請有條件的自己試驗)
最新經過證實 5350/5300的速度可以達到450而不是300了
原廠的WLAN天線說明：
原廠的WWAN天線說明：
實際的WWAN天線安裝位置1：
實際的WWAN天線安裝位置2：

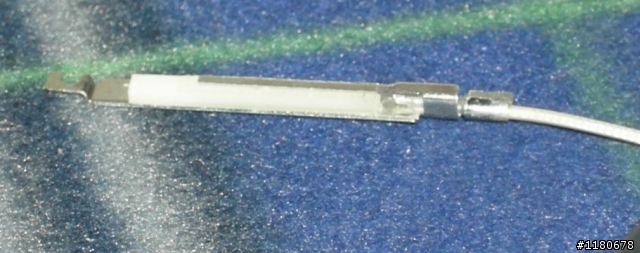

我所使用的WWAN天線：
細節一：
細節二：
現在市面上可以買到的主流WWAN大致是以下3種：
MC8775(含8765等等 價格最便宜 一般是單天線介面 不含GPS功能 WWAN效果不錯）
F3507G 和MC8780（價格賊貴 相對其他2種來說性價比太差 含GPS功能 如果不在乎性價比無疑是最好的選擇了）
GTM380（價格稍高 2塊8775的價格 但是比上面的2款便宜不少含GPS功能）
呵呵 我屬於窮人 買了GTM380的WWAN 主要原因不是為了GPS 而是它具備雙天線介面 信號好）

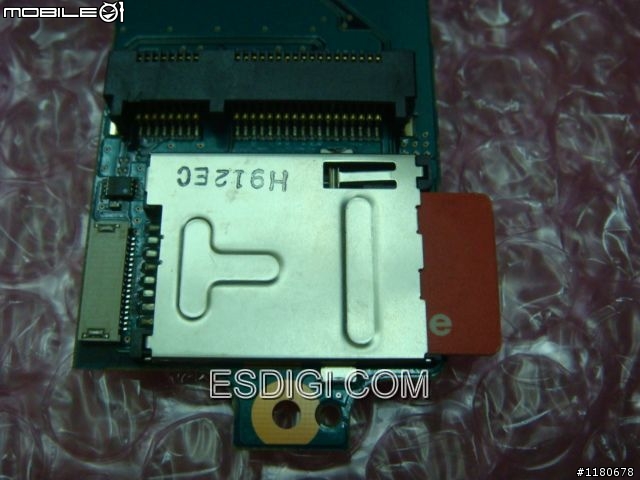

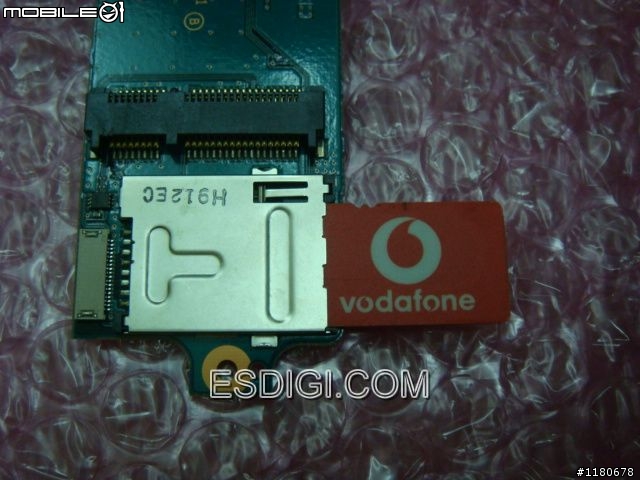

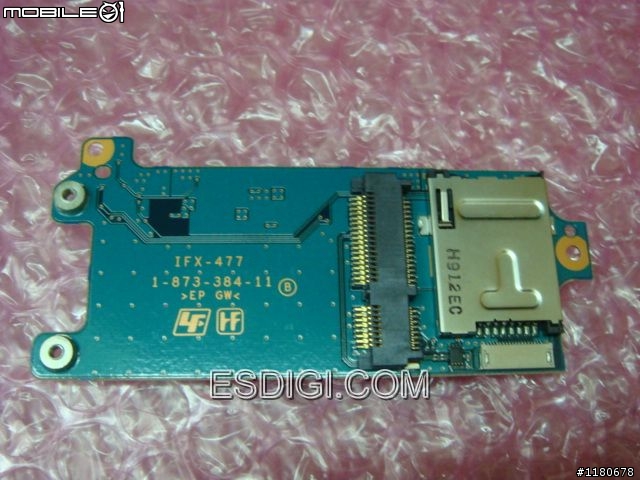

TZ的WWAN介面卡含SIM卡卡座
下面是這次改造最困惑的地方 也直接導致了我過年天天鬱悶
SONY的說明 我的卡是HSDPA應該DIP1開啟其他關閉
實物圖：
1。WWAN卡是好的可以正常使用
2。WWAN走的USB通道 WLAN走的PCIE通道 插槽不可以互換否則都無法被識別的
回來後無比鬱悶的 以前都是盼望著長假 今年無比討厭啊天天盼星星盼月亮期望初七的到來 寄給echostyle兄弟 我現在懷疑2件事
1。WWAN介面板有硬體故障
2。我發現WWAN上有電源管理晶片 懷疑是受軟體控制的 默認是被關閉的 可是也奇怪啊 所以無線控制程式我裝了N個 均無法識別到有WWAN卡 百思不得其解啊
我當時也想到也許是DIP開關的問題 但是我怕亂試驗一氣會損壞硬體導致經濟損失 所以就發給了echostyle兄弟 感謝他幫我研究了一晚上 興奮的告訴我了 問題解決了 是DIP的問題
正確的DIP設置應該如下：
原來要識別到我的WWAN需要把DIP的3打開 ！•#￥%……狂暈
下麵是WWAN安裝在主機上的照片
WWAN功能打開後 主板上的WWAN會亮 但是裝上C殼後就看不見了 如果想完美 需要更換C殼的燈條
這是WLAN和WWAN都開啟的圖片 WWAN燈在WLAN的右側 被擋住了無法看到
