之前有人分享國外有人把光碟機拆開,改成硬碟,我來分享一下如何改裝
1.首先必須找到以下這條排線,我是在美國網站訂的,因為我是寄到美國境內.台灣應該是買不到這條排線.

為你的z系列加裝第二顆硬碟

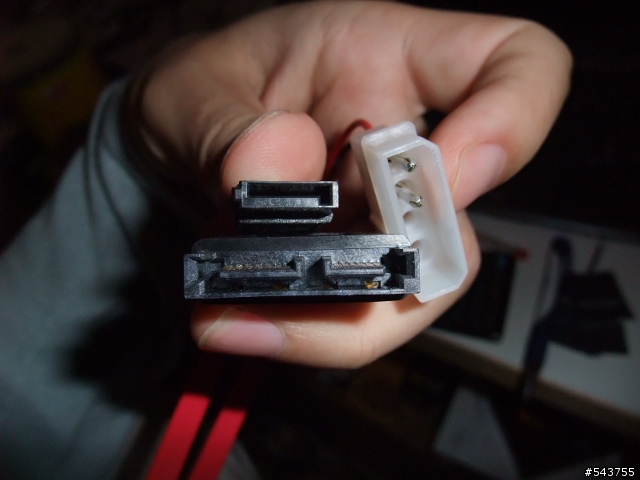

2.街頭特寫, 光碟機是slimline SATA, 另一頭則是一般SATA的訊號線+電源線

為你的z系列加裝第二顆硬碟

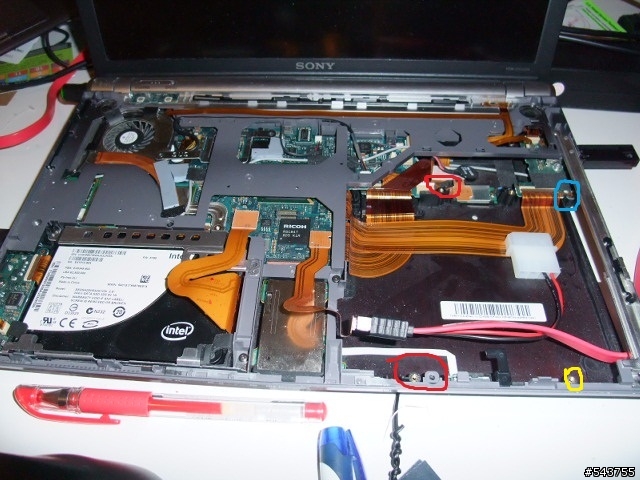

3.拆機部分我就略過,因為站上文章有人有發過,我大概說一下光碟機如何拆.紅色圈圈是固定光碟機的螺絲.藍色部分要把閘門打開才可以放鬆.黃色部分,我不確定有沒有固定螺絲,因為之前已拆過一次,要再確認.

為你的z系列加裝第二顆硬碟

4. 光碟機對應的孔位

為你的z系列加裝第二顆硬碟

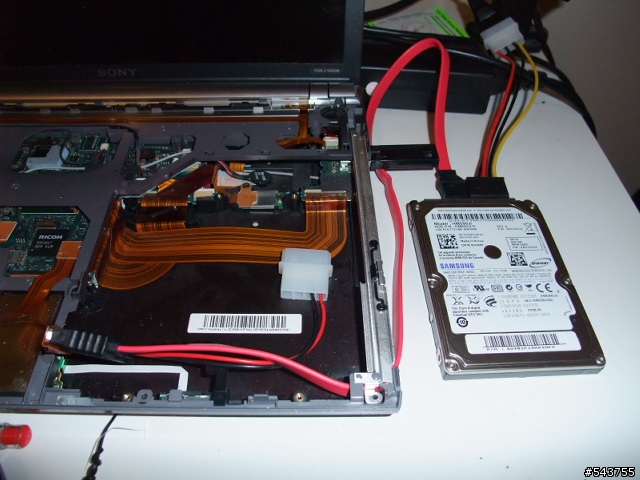

5. 安裝成功後示意圖
為你的z系列加裝第二顆硬碟

其實本次改裝的重點是,不僅可以加裝2.5吋硬碟,也可以2顆2.5吋 RAID,因為原廠的RAID排線是FOR 1.8吋,介面是MICRO SATA,而且電壓也不同.裝了這條排線就沒這個問題了,但是必須犧牲光碟機.

2010-02-02 7:47 發佈

文章關鍵字硬碟 Z系列

mandychao

mandychao
個人積分：368分
文章編號：17336438

368分

2樓

2010-02-02 8:16

不錯的idea,不過現在不用這麼麻煩嚕,台灣x拍上有人賣sata光碟轉hdd模組,還可以把飾板裝在模組上,這樣看起來就不會缺一個洞在那邊了

男人就是不能缺少改造的細胞,專業vaio維修,專修原廠不能修!! https://www.facebook.com/mandychao888

c9002003

c9002003
個人積分：6分
文章編號：17340222

6分

3樓

2010-02-02 11:28

話說回來~~~ 不是所有的nb都可以這樣玩的喔!!

在我這幾天來在網路上不斷的爬文和看intel的spec, 有了初步的歸納!

想玩raid的人有兩個方式

1. 確認你們nb的北橋晶片是不是GS45, GS45所搭配的南橋晶片是ICH9M-SFF
(http://www.intel.com/Assets/PDF/datasheet/320122.pdf p.19)
ICH9M-SFF功能介紹其功能包含了ICH9M-E
(http://www.intel.com/Assets/PDF/prodbrief/319505.pdf p.3)

2.若北橋晶片是其他的型號就要看你的南橋晶片是不是ICH9M-E, 是的話才有支援raid喔!

hello everybody^^

kevinfang

kevinfang
個人積分：0分
文章編號：17343251

0分

4樓

2010-02-02 13:48

大大! 想跟你請問一下，如果光碟機位置換裝了硬碟，在系統上可以實現raid 0嗎?可以請你確認看看嘛!

ohiosina

ohiosina
個人積分：16分
文章編號：17348667

16分

樓主

2010-02-02 18:08

跟晶片組有關, 不是每台都可以raid,我的晶片組是ich9m-e,確定有支援.

kevinfang

kevinfang
個人積分：0分
文章編號：17353934

0分

6樓

2010-02-02 22:55

大大你好!感謝你的回覆

我想你說得有點模糊，因為原廠RAID是在原先的位置放置兩個SSD，但因為利用光碟機位置改為硬碟，這樣子不知道BIOS上是否可以選擇做RAID。怕原廠有限定哪個連接阜，是否可以請你在BIOS上做確認? 謝謝你，小弟的是剛剛買的Z56,因為有再跑VM想要再做一點提升。再麻煩大大了

ohiosina

ohiosina
個人積分：16分
文章編號：17354423

16分

樓主

2010-02-02 23:15

kevinfang wrote:
大大你好!感謝你的回...(恕刪)

你的bios必須是破解過的,官方非raid機種的bios是沒有raid選項,以我目前看來,bios破解後不管你原廠光碟機port有沒有接,raid選項都是永遠出現的,國外有人買到後期的z系列,晶片組已經不是ich9m-e,即使你bios看到選項,晶片組不支援也沒用,至於你說的bios是否會認port,這點我就不清楚了,我還在等另一顆x-25e,暫時還無法測試.

c9002003

c9002003
個人積分：6分
文章編號：17363331

6分

8樓

2010-02-03 12:24

重複發言... 可否請樓主幫我把這篇發文刪除呢?

hello everybody^^

c9002003

c9002003
個人積分：6分
文章編號：17363520

6分

9樓

2010-02-03 12:31

這樣阿~~~ 一定要用破解的bios友raid選項才可以使用raid嗎?

那如果灌intel matrix storage的話有用嗎?? 還是要上網找破解的bios呢?

p.s. 最近survey到intel 最新的晶片組大多都有支援raid了,
想說等新的晶片組出來再買回來自己改raid說~
有辦法自己破解bios嗎=.= 若原廠不肯出有raid選項的bios那晶片有支援也是白搭吧?

hello everybody^^

ohiosina

ohiosina
個人積分：16分
文章編號：17363736

16分

樓主

2010-02-03 12:42

c9002003 wrote:
這樣阿~~~ 一定...(恕刪)

一定要破解的bios,隱藏選項才會出現,破解版bios到國外論壇有可以下載,晶片組的問題,不是說妳電腦新就一定支援raid,這並非絕對,
反正你到你的裝置管理員看就知道你的晶片組了.
自己破解就可以了,原廠是不可能更新raid選項的bios
