手邊使用超過五年的VAIO,近來越跑越慢,猜測可能是硬碟快不行了,因此決定冒險一試,直接更換硬碟.
VAIO VGN-T17TP(製造年月2004.12)

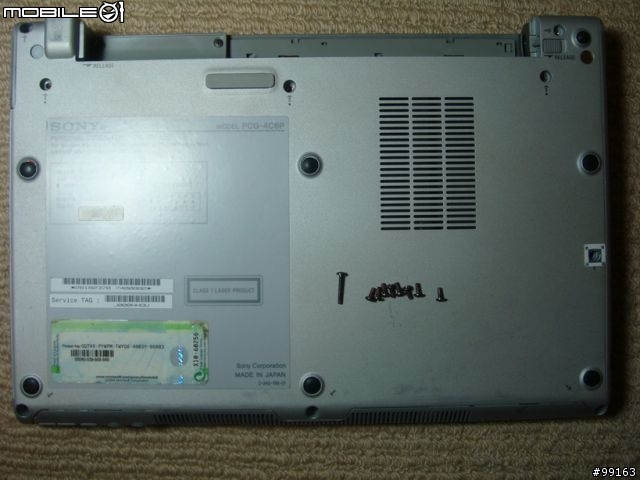

底下看得到的螺絲都拆,左上端的最長,其餘均相同

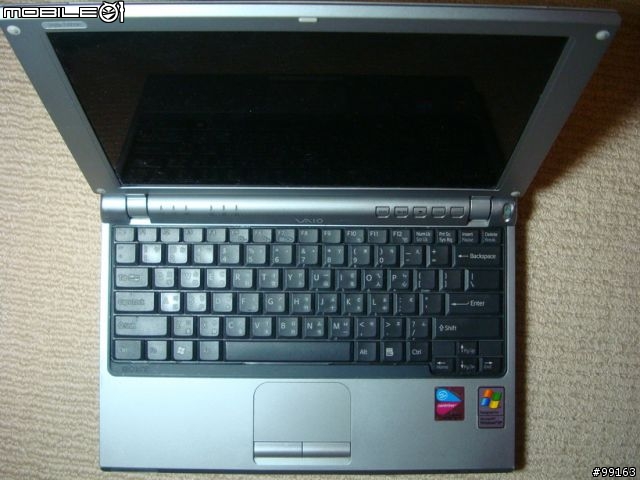

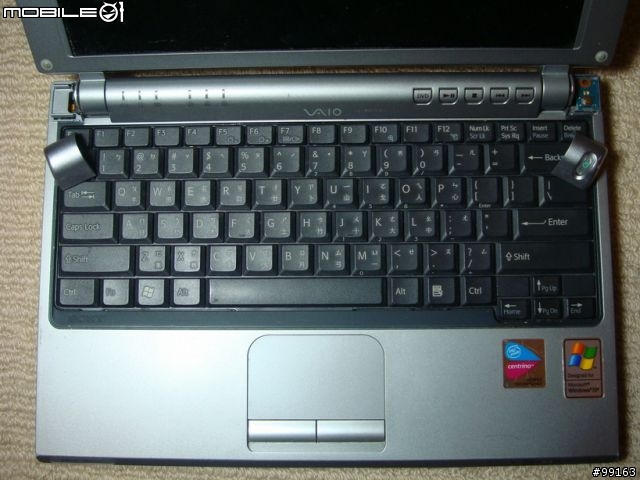

俯視圖
轉軸兩端上部均可拔開

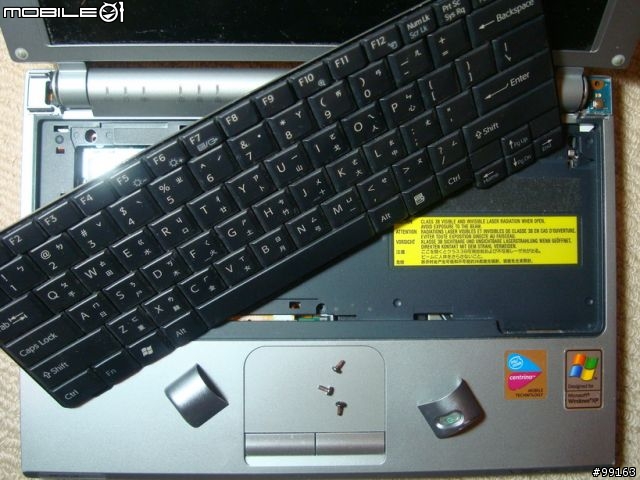

準備拆下鍵盤(鍵盤下方有2顆螺絲可拆)

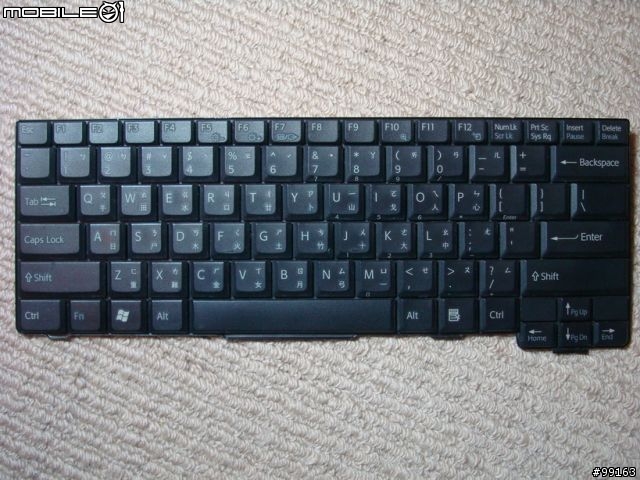

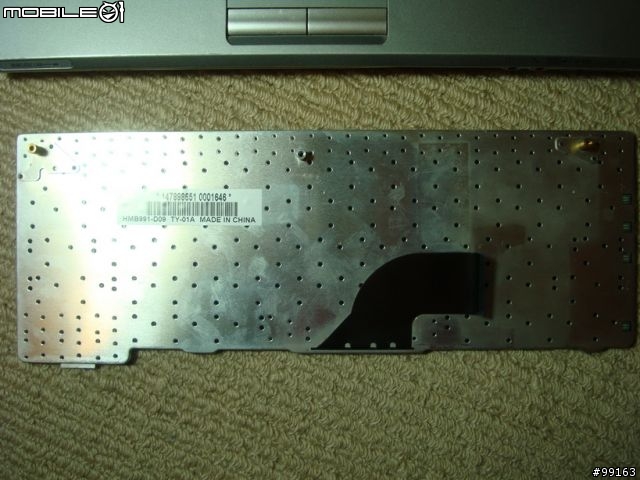

鍵盤背面(MADE IN CHINA)
鍵盤特寫

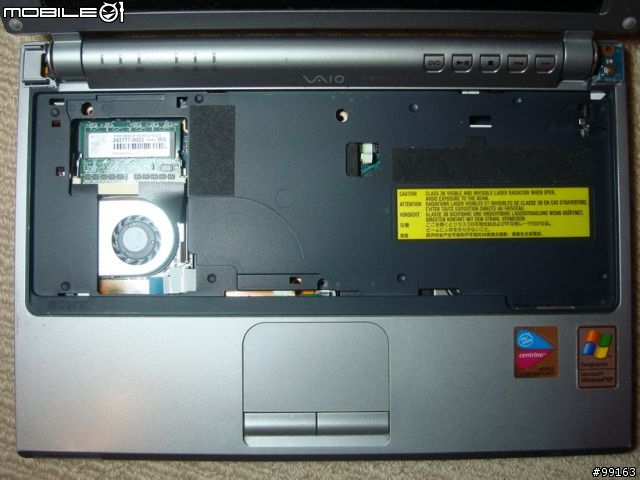

拆掉鍵盤之後,左上方為512M RAM（另購）以及風扇

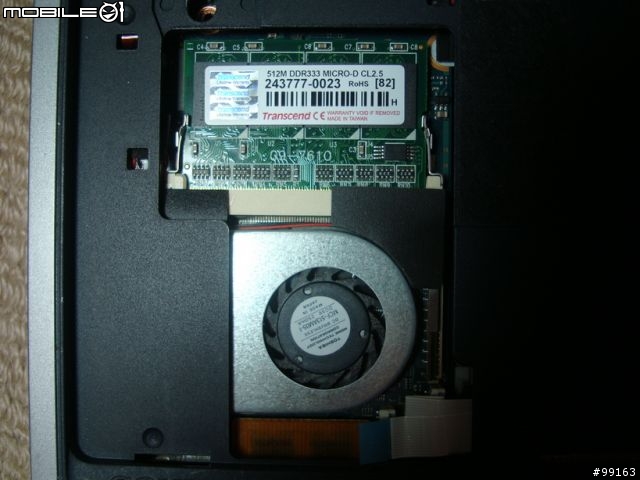

RAM與風扇特寫

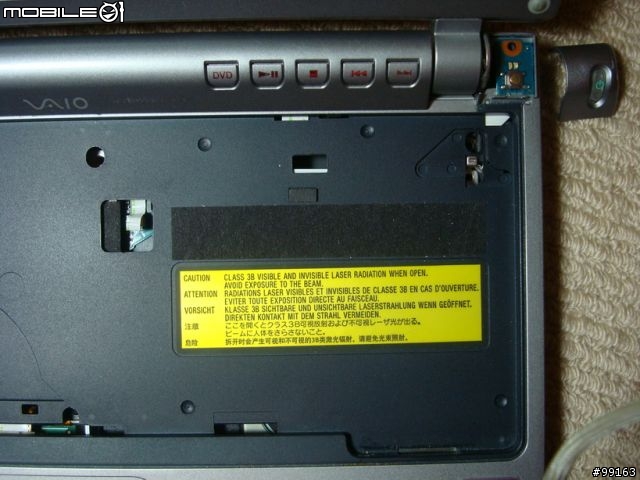

右方的警告標示

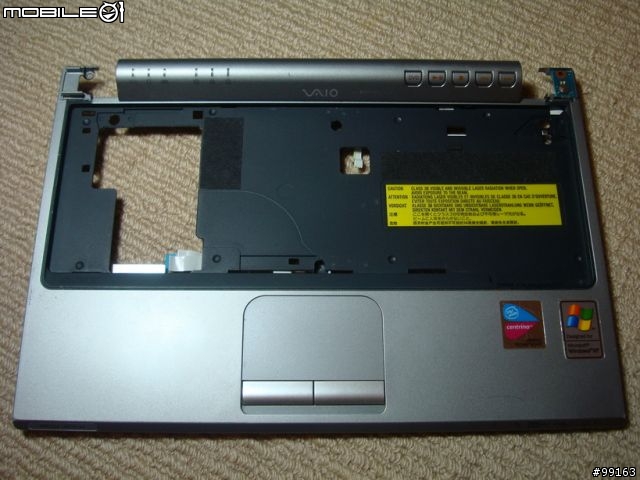

上蓋翻過來,右方可見ExpressCard插槽與中間的Touch Pad線路

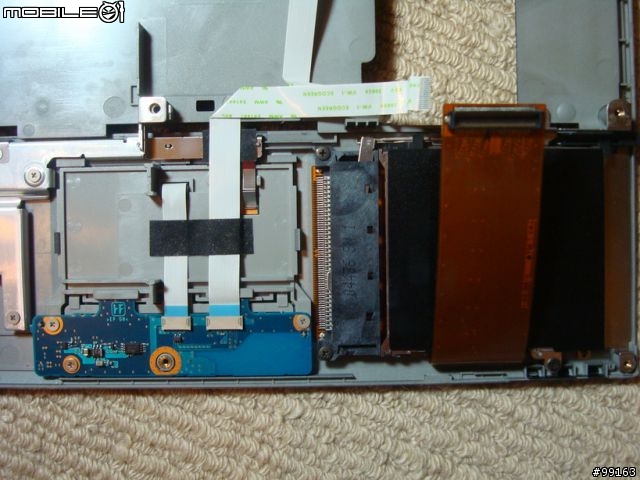

ExpressCard插槽與Touch Pad線路特寫

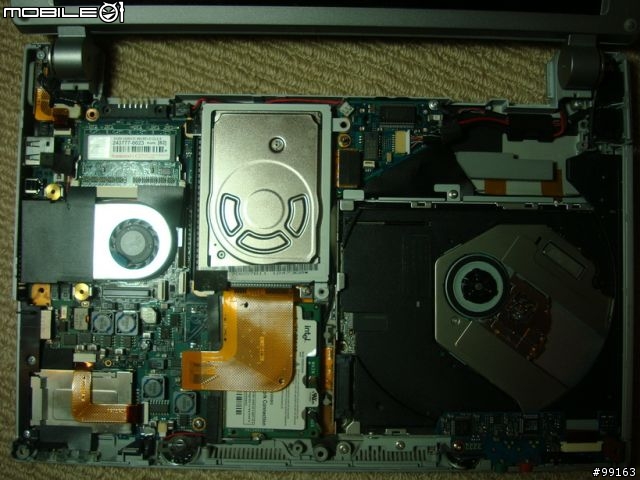

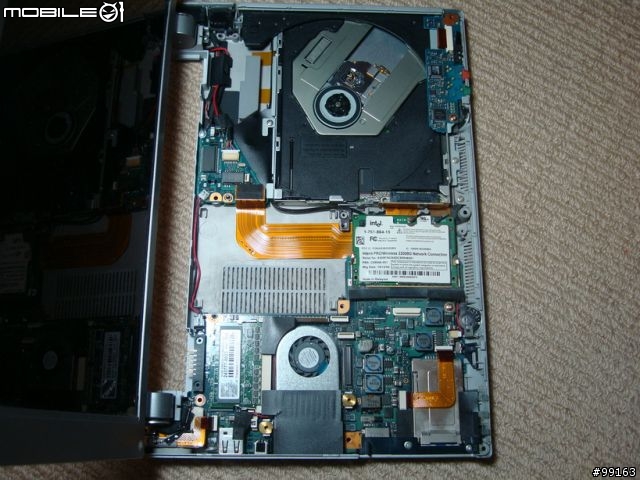

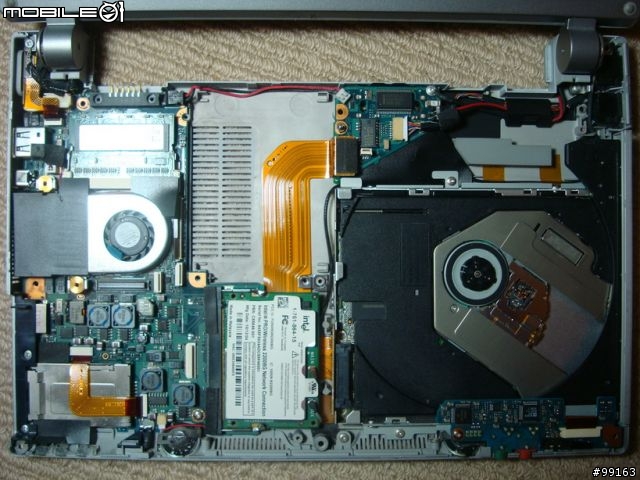

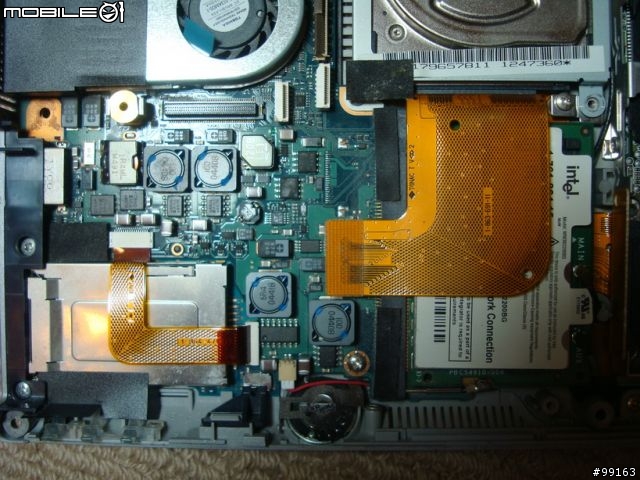

主要零組件一覽無遺

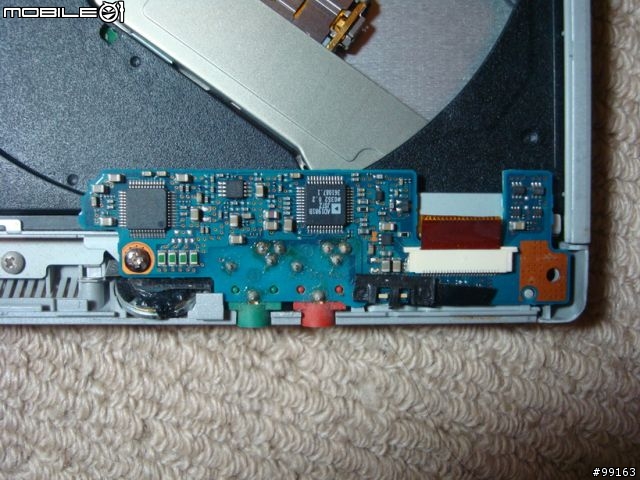

主機右下方耳機與麥克風插座
主機左下方Memory Stick插槽

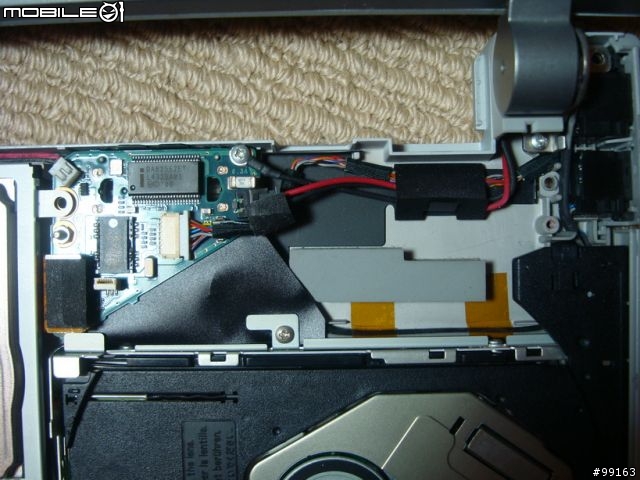

主機右上方有些閒置空間

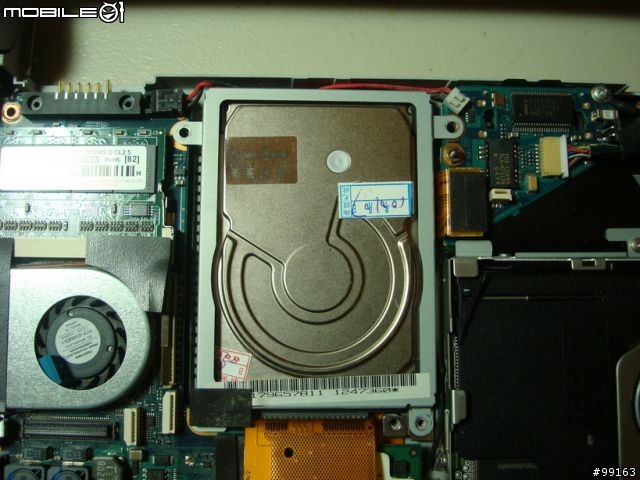

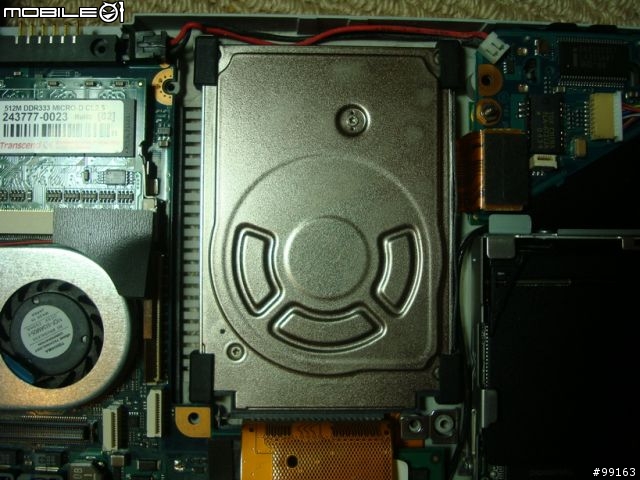

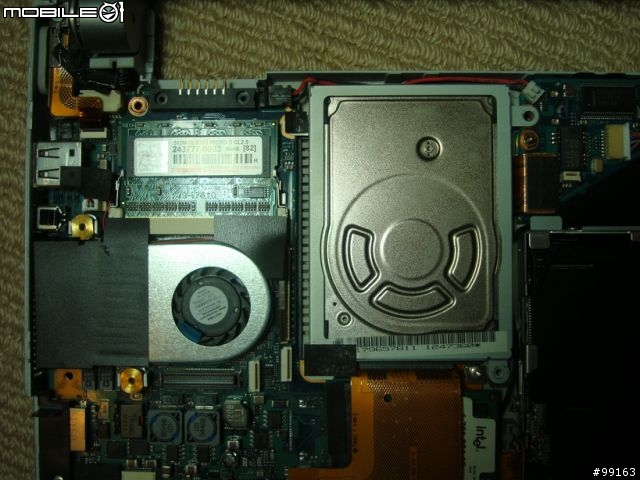

重點來了:位於主機中央偏左1.8吋40G IDE硬碟

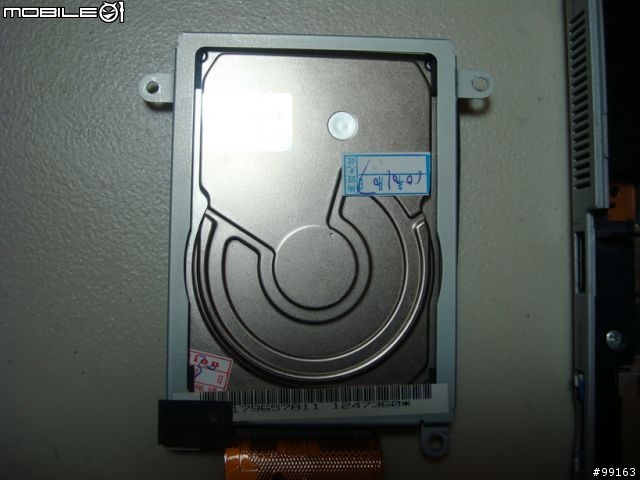

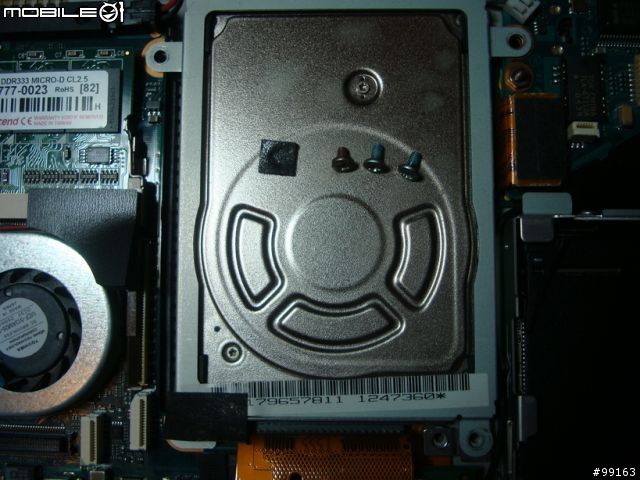

硬碟外框以三顆螺絲鎖住
取下外框
取出硬碟以後的主機

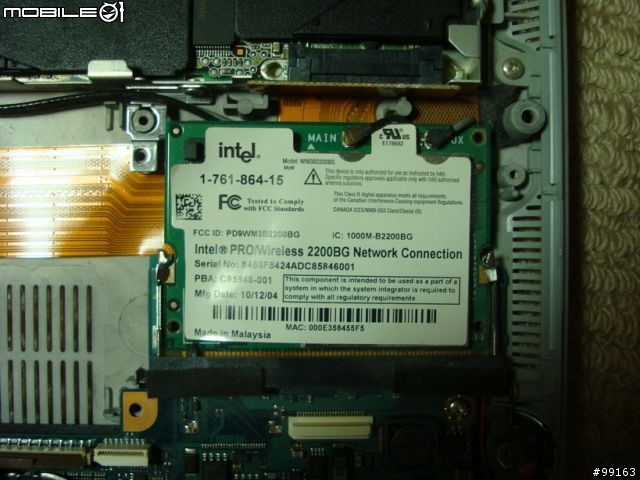

主機中央很顯眼的無線網卡
從側邊來一張

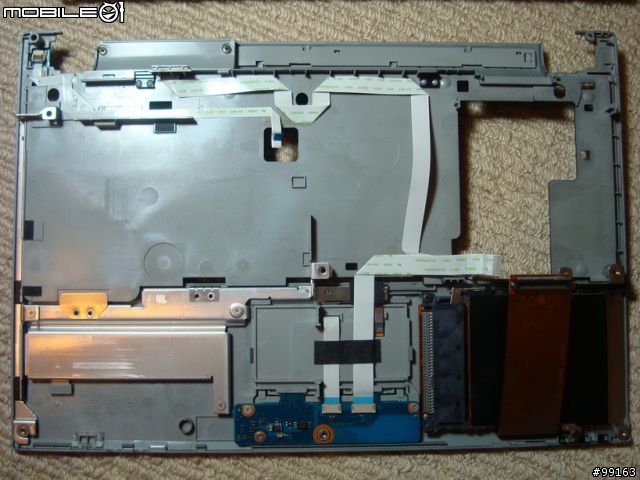

感覺有些空空盪盪的外殼

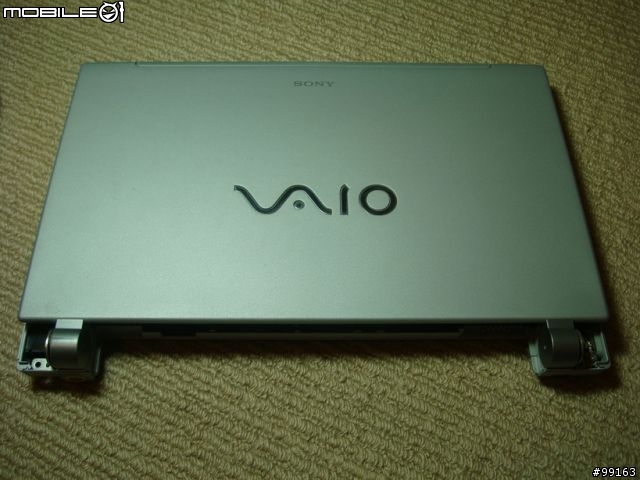

輕薄的上蓋
舊硬碟外部有四個橡膠墊與塑膠片保護
舊硬碟背面與排線

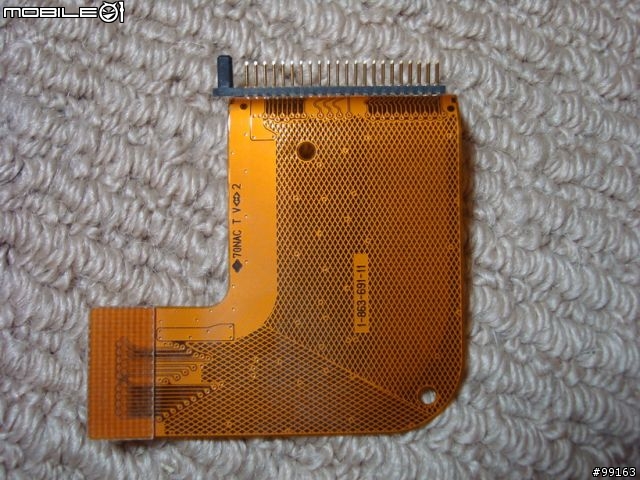

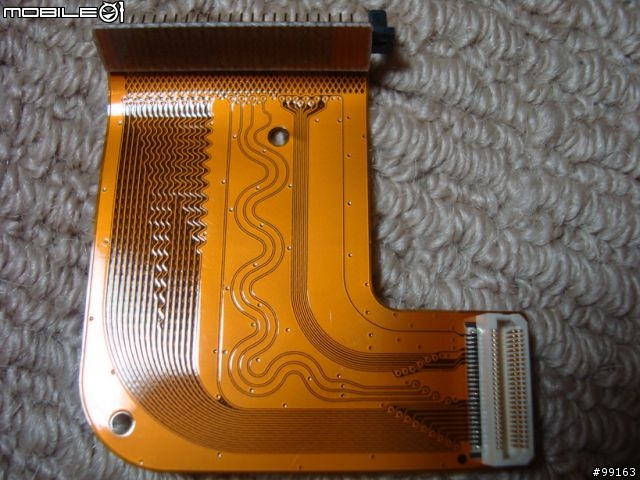

硬碟排線正面特寫
硬碟排線背面特寫

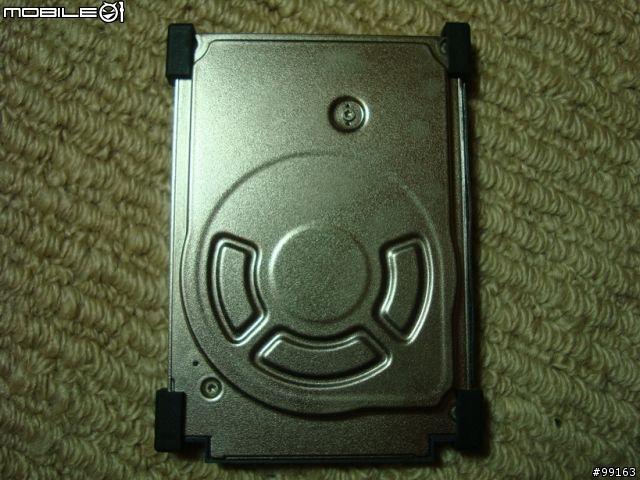

舊硬碟背面與四個橡膠墊

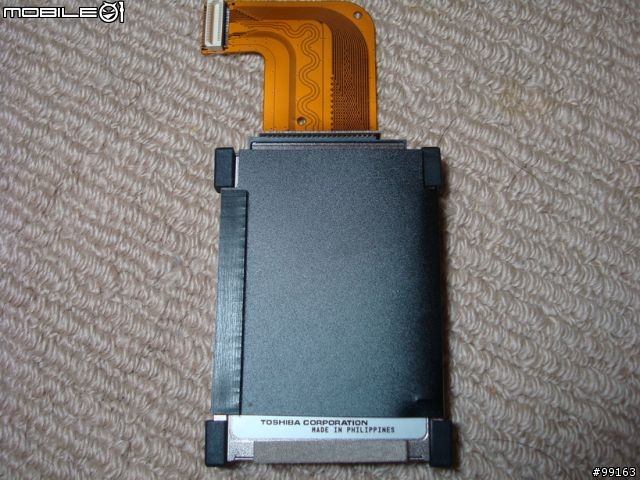

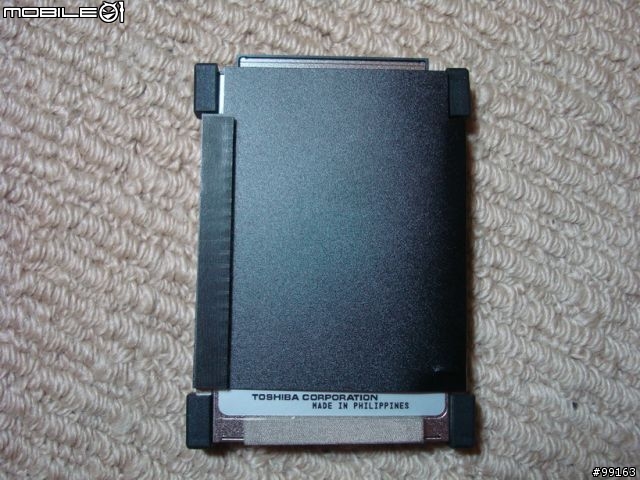

舊硬碟正面與黑色塑膠片

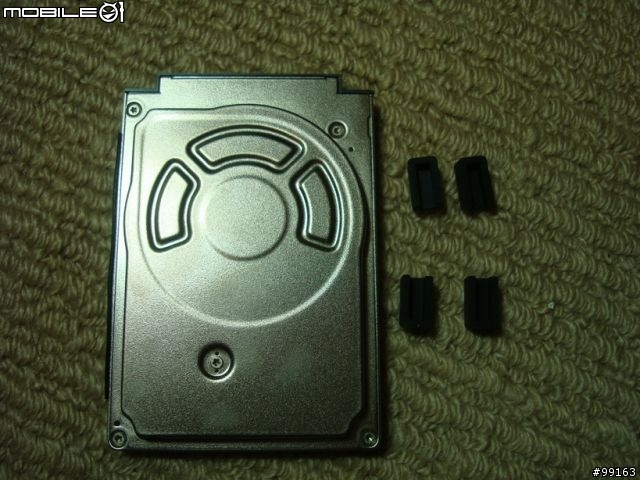

舊硬碟背面與四個橡膠墊分離

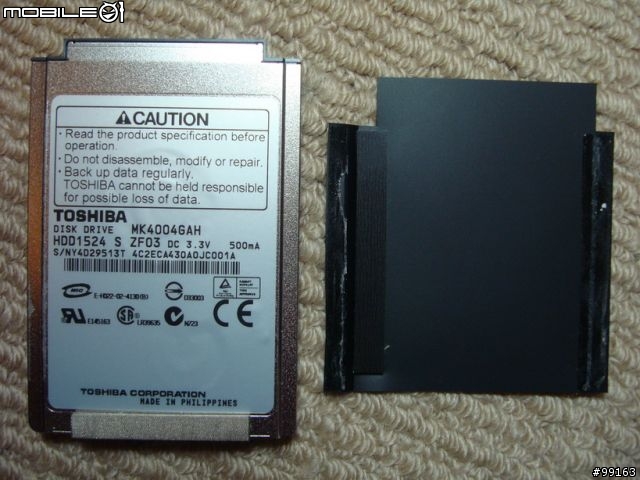

舊硬碟正面與黑色塑膠片分離 - Toshiba MK4004GAH

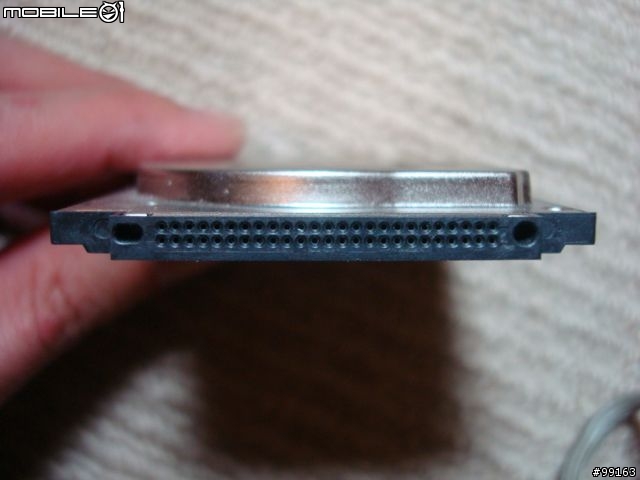

舊硬碟插座(與CF卡相同)
舊硬碟後方特寫

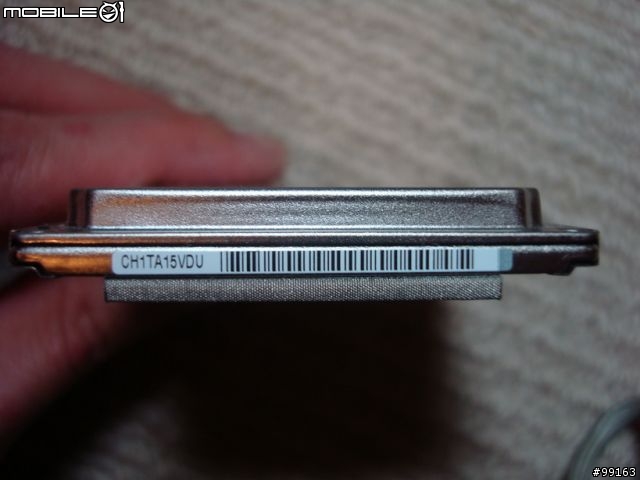

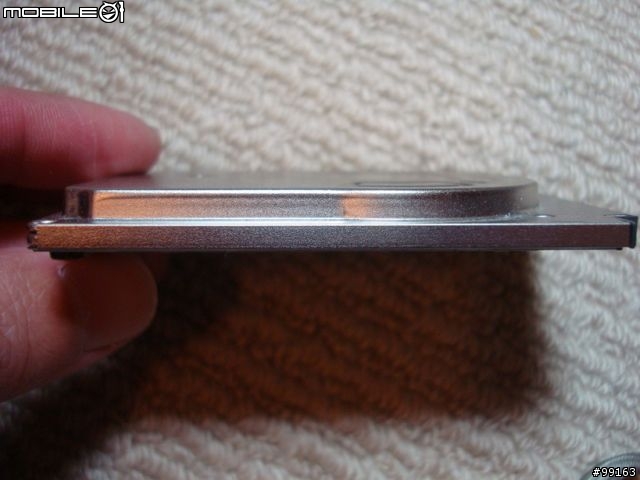

舊硬碟側邊特寫
網購硬碟來囉!
拆開外包裝,裡面有個小紙盒
取出小紙盒
打開小紙盒,只見到黑色海綿墊

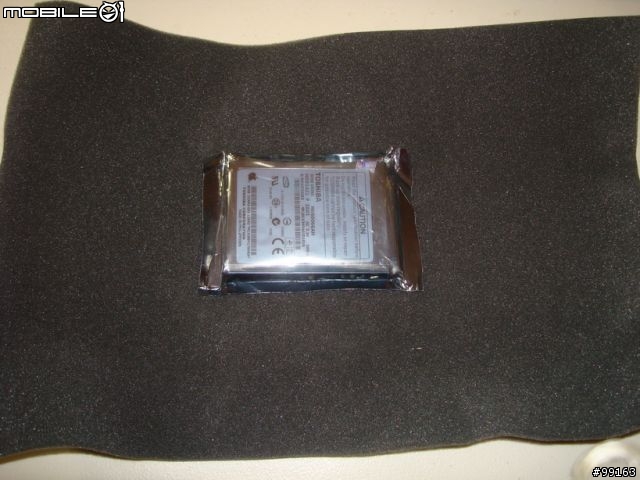

海綿墊裡面包著買來的硬碟
網購60G硬碟,外包裝有點舊 - Toshiba MK6006GAH

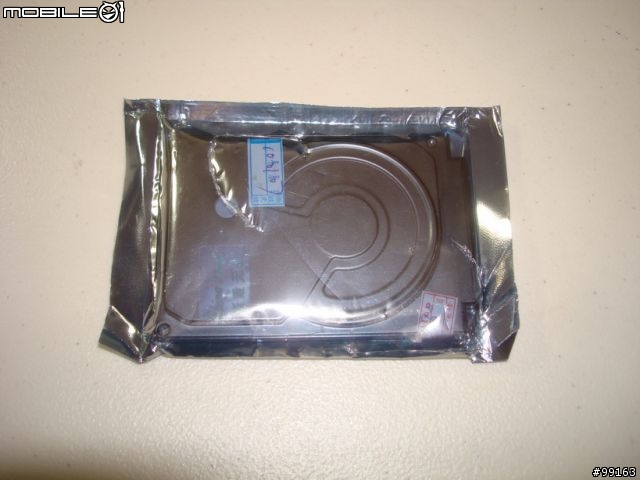

網購硬碟背面特寫

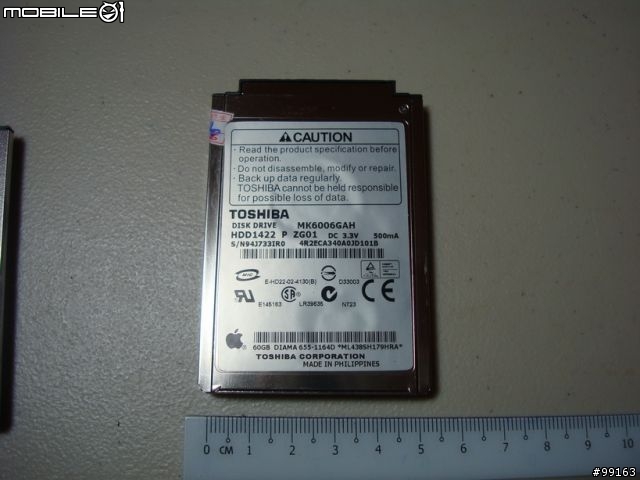

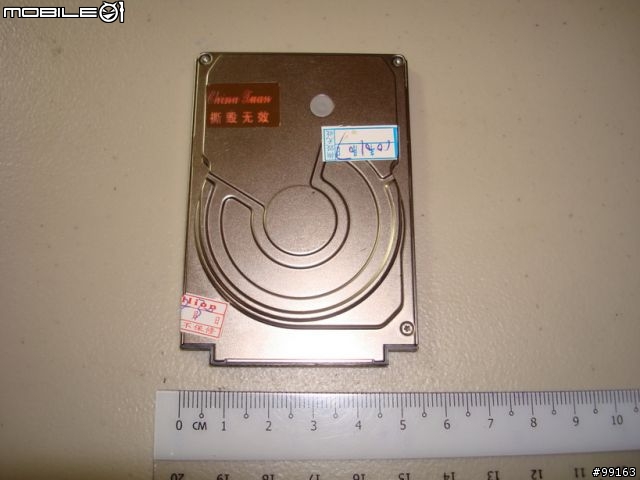

網購硬碟正面特寫

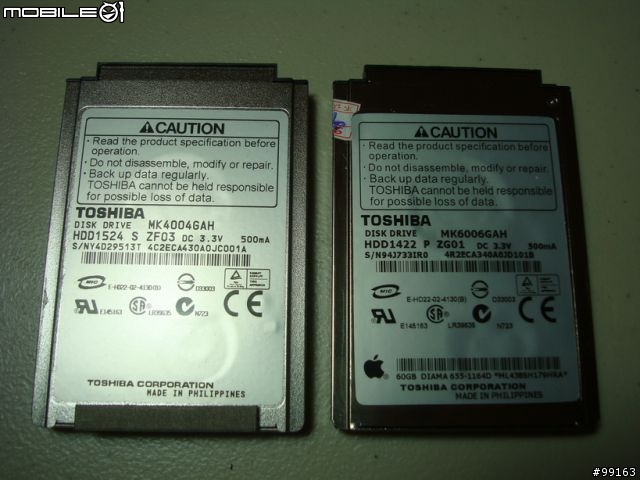

兩台硬碟正面比對

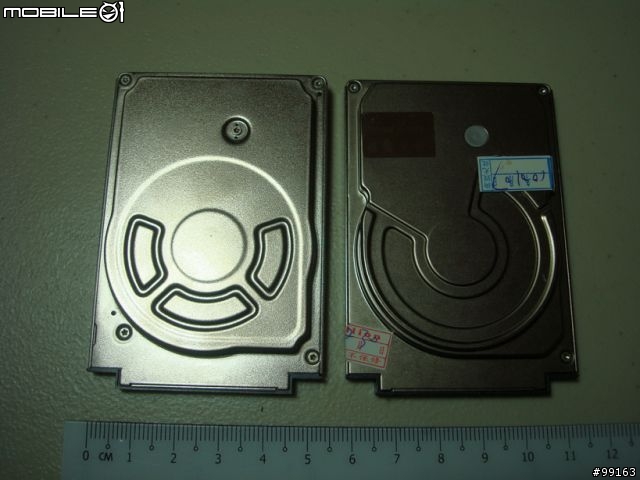

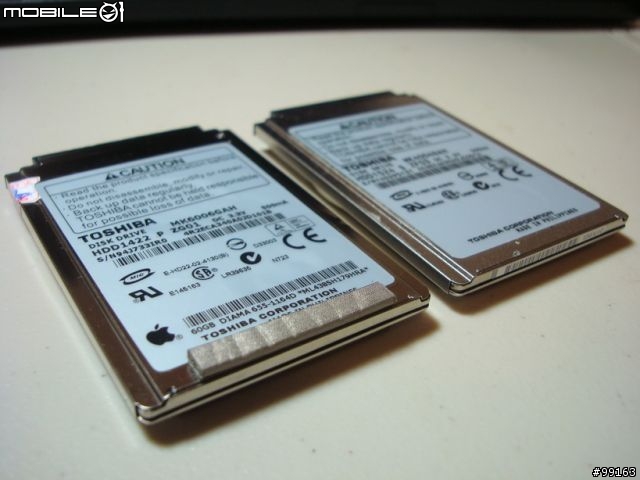

兩台硬碟背面比對

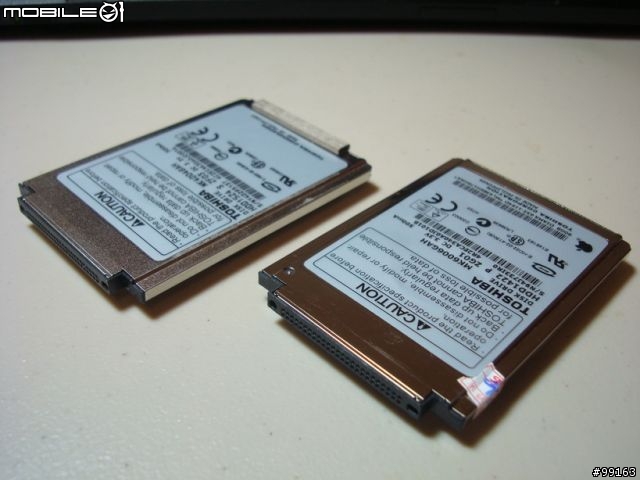

兩台硬碟插座比對
兩台硬碟正面比對再來一張

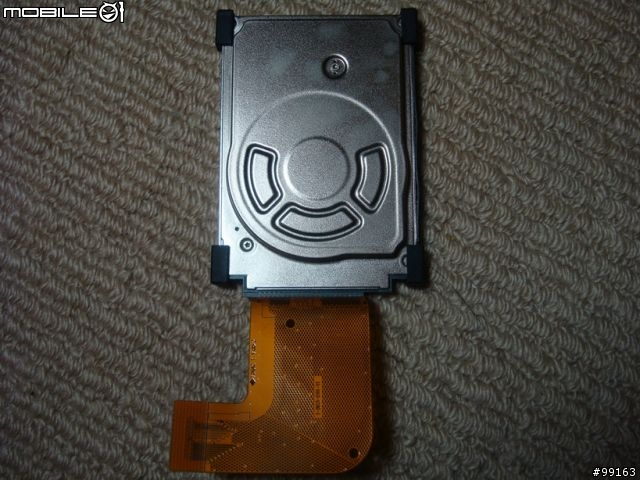

網購硬碟裝上橡膠墊與排線
網購硬碟裝上框架
網購硬碟放回主機

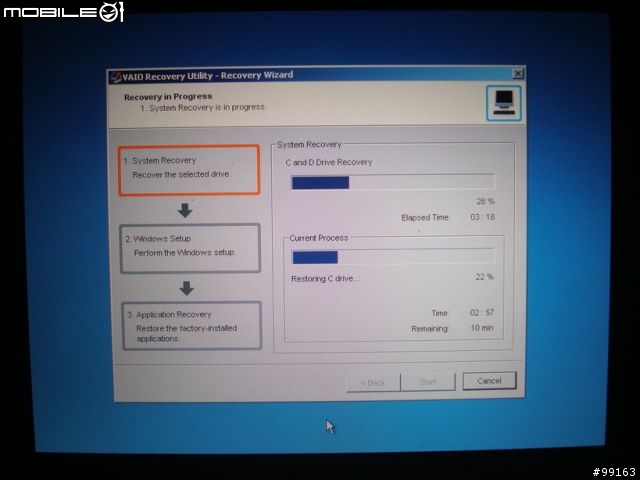

使用VAIO的回復光碟,並選擇將硬碟切割為容量相等的C:與D:

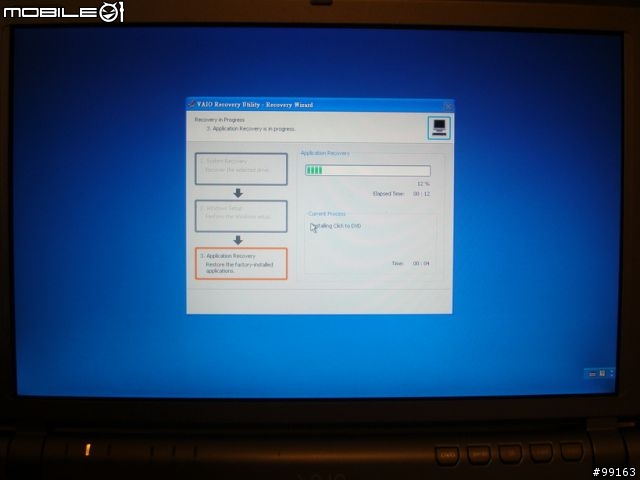

回復過程最後是安裝VAIO專屬的應用程式

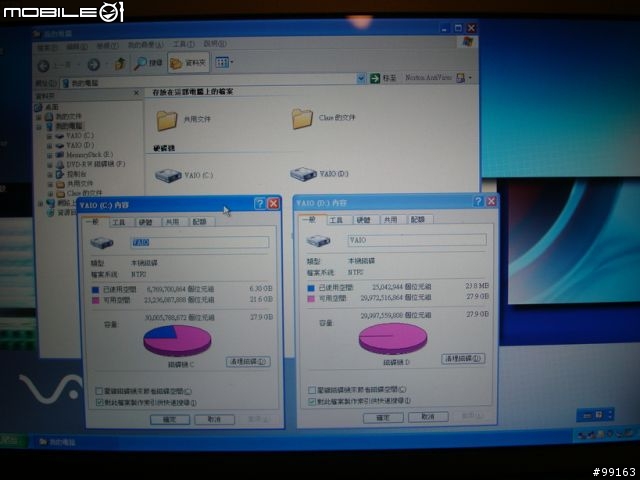

大公告成,60G硬碟劃分為容量相同之C:與D:(XP顯示容量各為27.9GB)

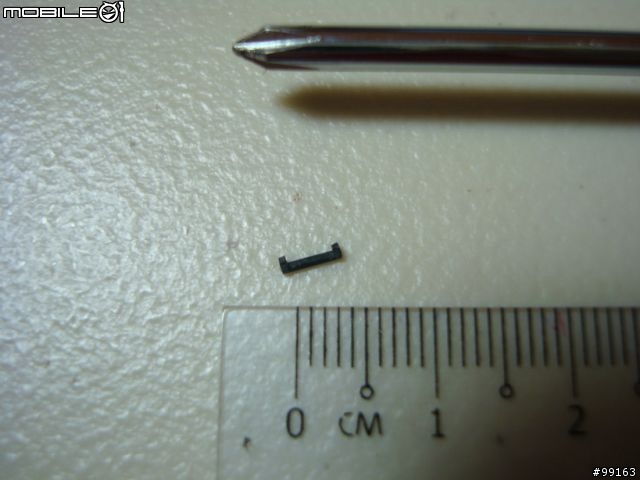

這個0.4公分的黑色小零件到底是拆哪邊的時候不小心拔下來的呢?
感謝賞圖囉!
