手上的 SZ-18 想讓她遇火重生，近來看上 Hitachi 2.5吋 SATA 7K320-7200轉320GB 這顆。
請教站上前輩這顆能裝在 SZ18 上嗎？
感激大家的回覆。
danieloy wrote:
感激趙大回覆！之前也...(恕刪)
哈哈,不謝啦,sz只要是945北橋不管是sz13或者末代的sz486都是用同一塊板子的
放心去買吧,改裝要小心排線喔,很容易斷滴
男人就是不能缺少改造的細胞,專業vaio維修,專修原廠不能修!! https://www.facebook.com/mandychao888
傳承很重要。
筆者也願將該次 SZ18 更換 Hitachi 2.5吋 SATA 7K320-7200轉320GB 和大家分享拆解圖文解說。
再次感激趙大！
搜尋了很多文章，高手們都直接跳過拆卸鍵盤那段，所以筆者真的是＂從頭開始＂紀錄，也才知道眾高手在做這類的文章多辛苦，做一動，拍一動，事後整理相片，還要記得拍這張的緣由.......，深深體會~~前人種樹，後人乘涼~~所以筆者也該插苗。
注意：要先將還原光碟準備好，如何製作 & 還原請參考蛋蛋前輩所開的 [教學]Sony VAIO還原系統應用 ，真的寫的非常非常好！
▲要先拆卸鍵盤才能換硬碟。SONY 很機車，背面有顆螺絲必須拆下才能藉下鍵盤，偏偏上面有易碎標籤，意思就是不讓您換 HD，換了，保內就失效，所以朋友們要更換先想清楚；這部已經過保無所謂了。

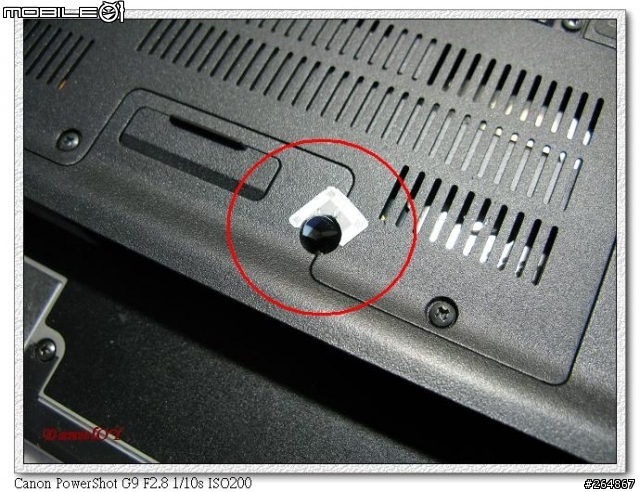

▲背面只要卸下這顆就好；其實很少 NB 的設計拆鍵盤需要卸螺絲，尤其是在後面，更機車是上面有易碎標籤，更少；不過說真的，對一般老百姓來說，很不好換。

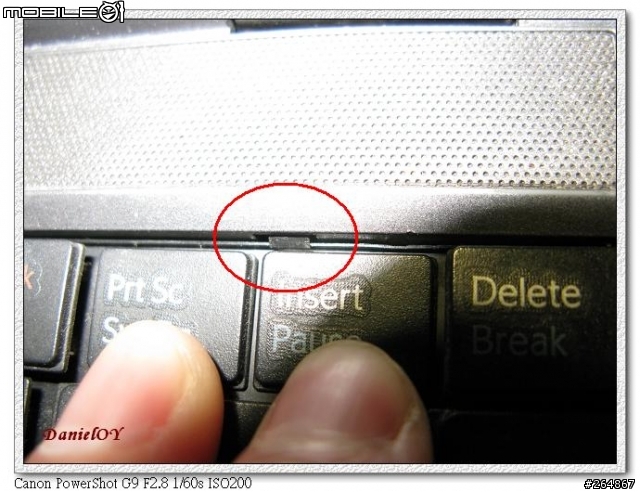

▲接下來是拆鍵盤，鍵盤頂端有兩個卡榫。右邊在 insert 上方，那卡榫是有彈性的，稍稍往上撥，鍵盤就會微微翹起來了。

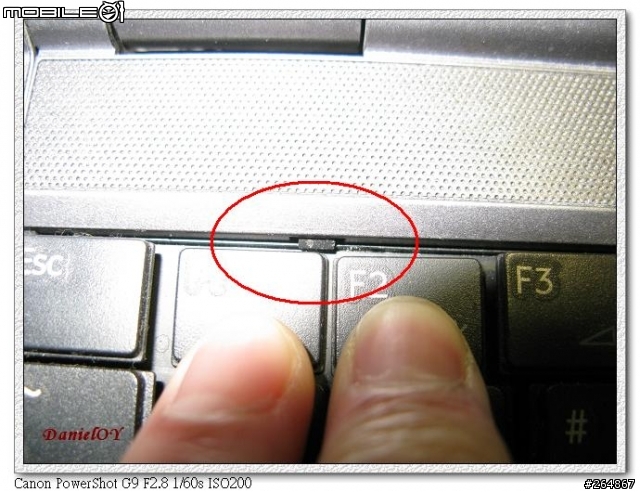

▲左邊在 F1 & F2 之間。
▲這時候鍵盤很輕的網上抽，要很輕柔，不要用力抽斷了軟排線，聽說很很很貴；要怎樣抽開牌線呢？千萬不要用蠻力。

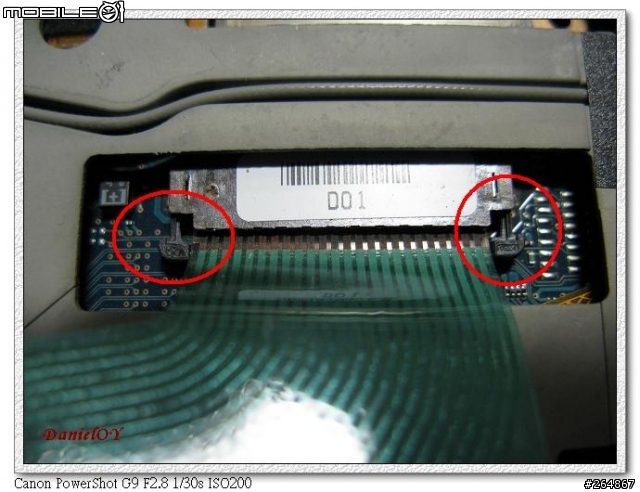

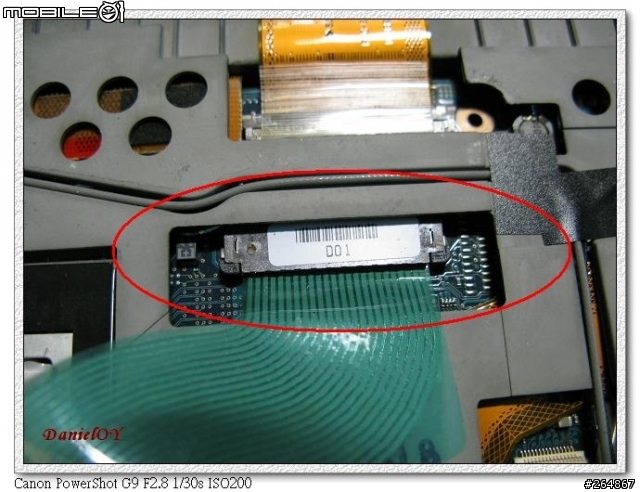

▲筆者是用軟又有點尖的塑膠棒(類似牙線棒尖端)將黑色兩端往下推開(小心，不要刮傷主機板，這更貴)，軟排線的金手指就可以抽離卡榫座了。

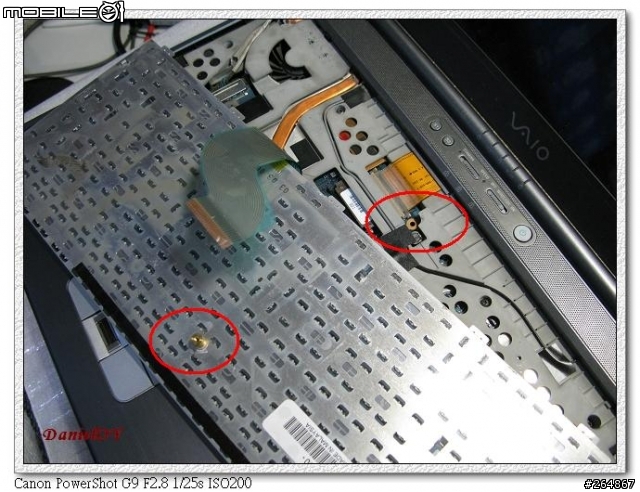

▲翻開鍵盤底部，就可以看到和底座對應的螺絲孔。

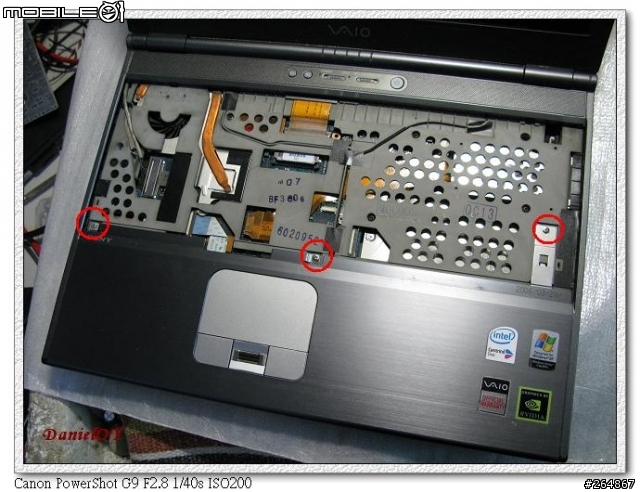

▲接下來，要卸下手軸板這三顆螺絲(銀色)。

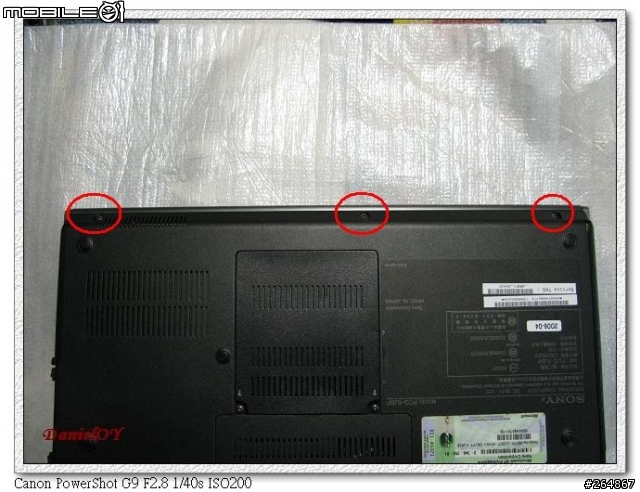

▲底部也有三顆螺絲(黑色)。
▲小心，手軸板也有軟排線連接主機版，翻開來時也要小心(這應該也不便宜)，不要用力過度。
因為不好推開兩端卡榫，為了避免損傷，筆者採小心為上，不拆，輕輕翻轉放在上面，以不變應萬變。

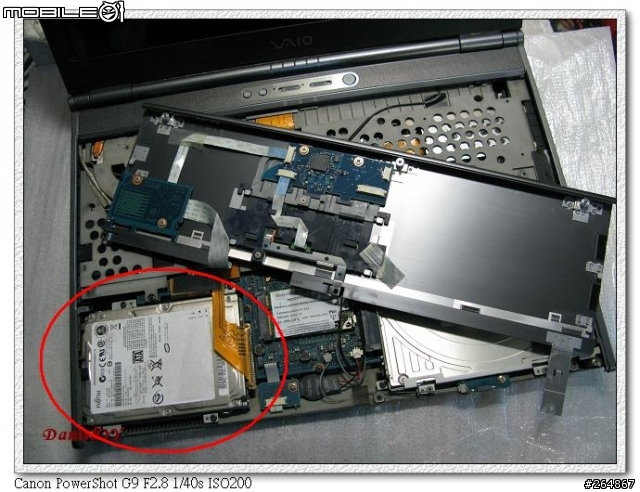

▲嗯，看到那顆 2.5" 5400rpm 80G 硬碟了。

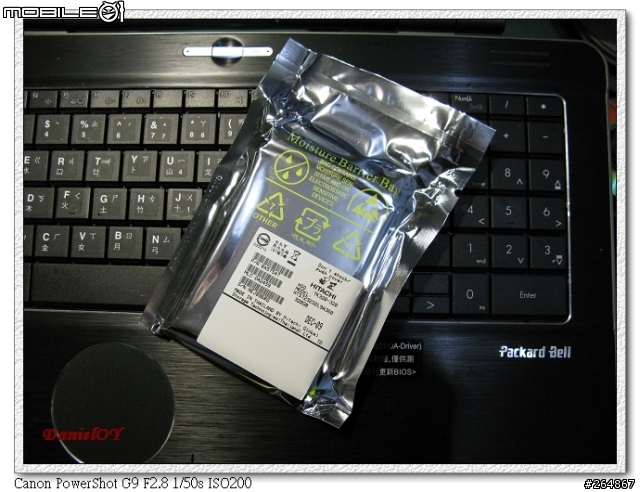

▲要換上的是這顆 Hitachi 2.5吋 SATA 7K320-7200轉320GB。

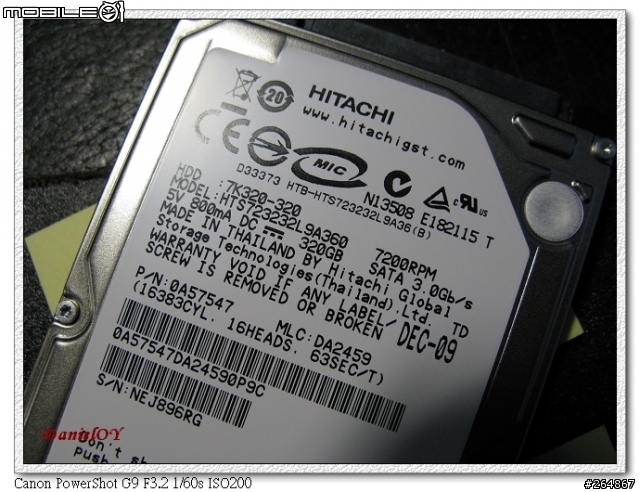

▲驗明正身，16MB BUFFER ，7200rpm，這很重要。

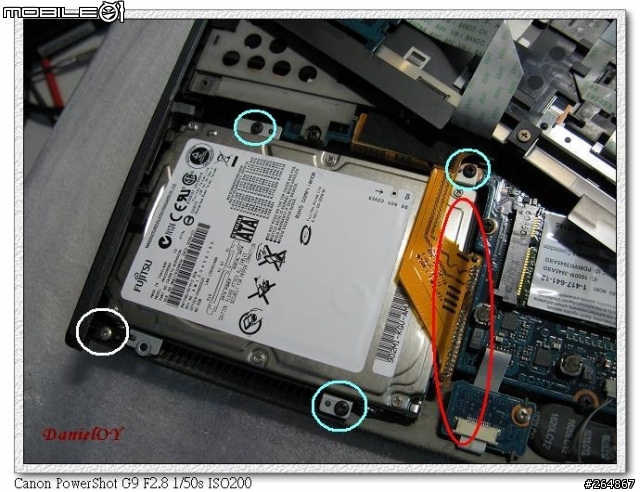

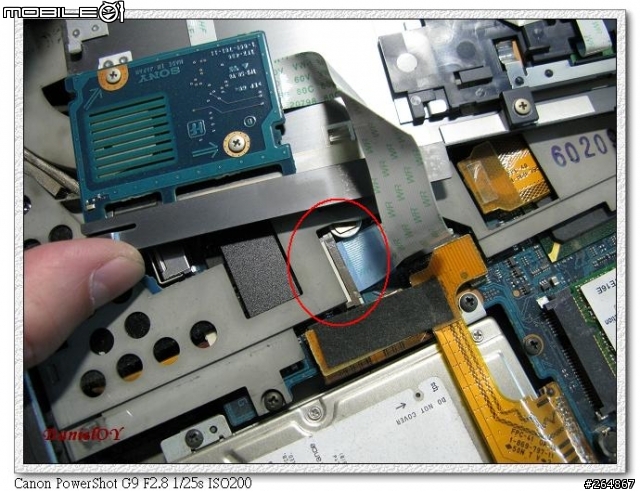

▲紅色圈圈裡的是連接 sata 的軟排線，還是要輕柔；順序性是先卸下 藍色圈圈的黑螺絲，左下那顆是機身側板固定螺絲，方便等等卸下硬碟；所以硬碟只有三顆螺絲。

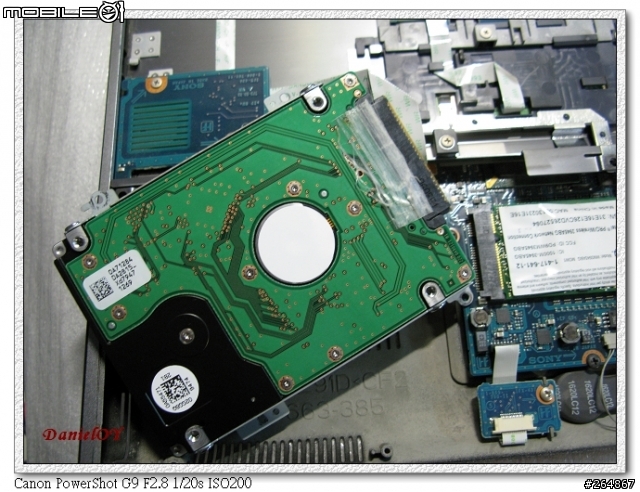

▲軟排線有片白色膠帶固定，要先拔掉，不要用蠻力拔 SATA 排線頭。

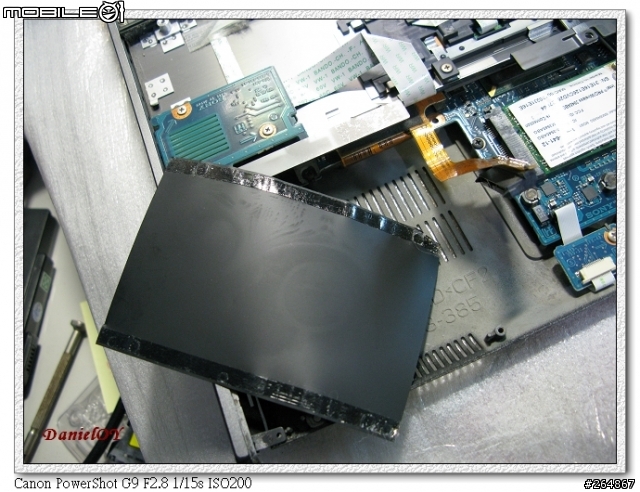

▲硬碟背面有片黑色絕緣片，記得撥下放到新硬碟上。

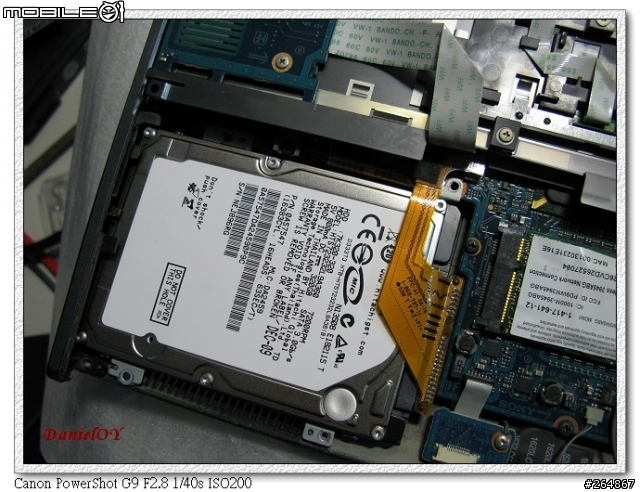

▲OK，新硬碟裝上了軟排線，貼回原來的白膠帶固定。
▲反順序的將它裝回，動作要輕柔，軟排線很碎弱。

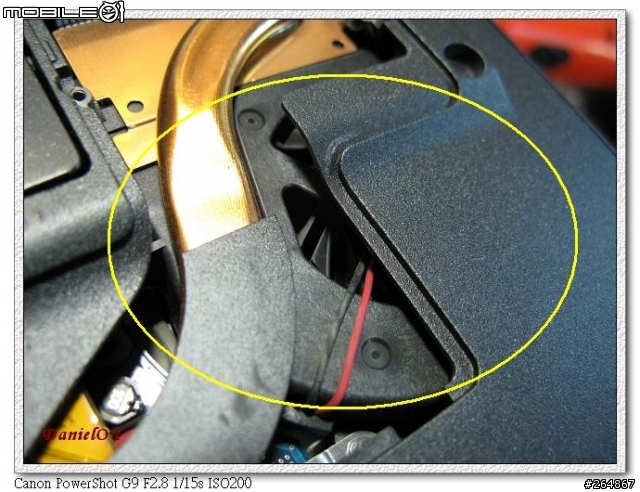

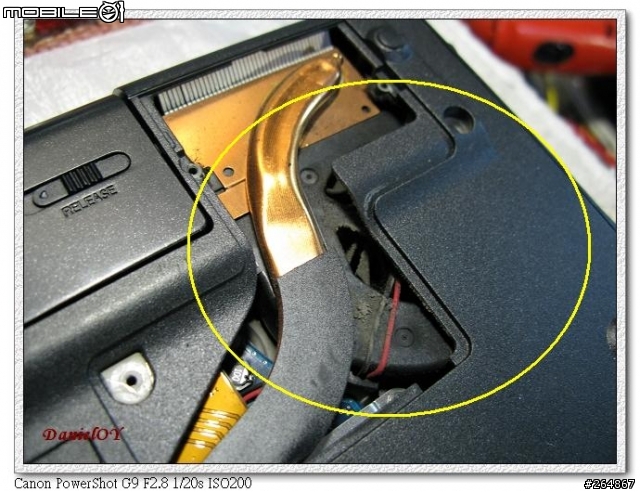

▲就順便卸下底部 風扇 & CPU 上蓋，就看到了風扇，很髒，從來沒清過；筆者拿空壓機，有點距離的吹掉機塵；不要太近，瞬間風壓會導致風扇馬達驟速受損 或 軸心偏移(之後高轉速雜音會變大)。
▲清完很乾淨，是吧！

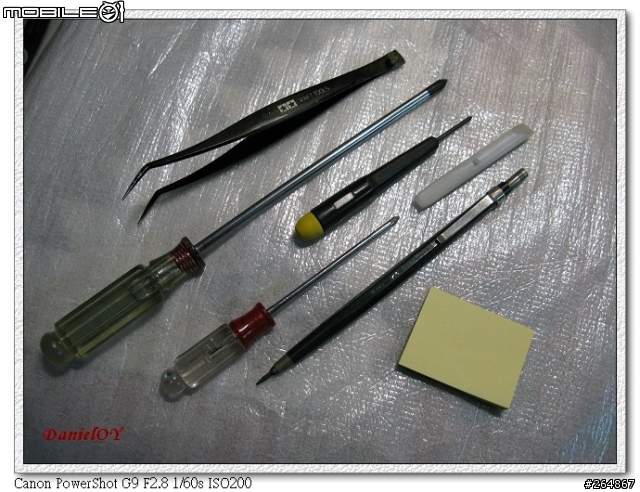

▲這次的工具，筆 & 紙做紀錄很重要，不然事後一堆螺絲會亂掉。

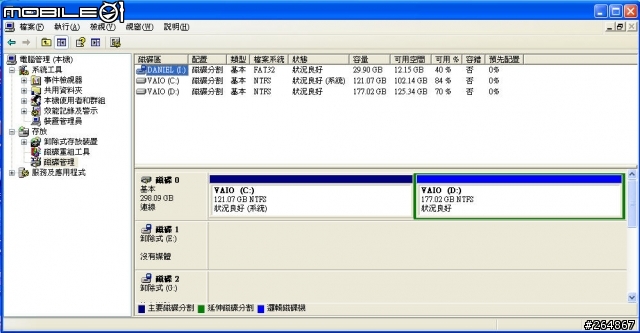

▲嘻！成功囉！
