[分享] SONY S16TP 硬碟更換流程

也許您本來就會,也許您也在找尋,小弟花了點時間,拍了拆機的步驟,可能可以派上用場.

小弟不是專業維修,不過拆拆硬碟,換記憶體還能騙吃騙喝,專家看到如有傷眼,請鞭小力一點^^

---------------------------------------------------------------

話說朋友前兩天在家看盤,可能最近股市暴跌,剛好一隻蚊子好死不死
在股票不美麗,心情又低落的情況下,在他頭頂上飛來飛去,結果有蒼蠅拍不用
朋友拿起手邊的辭海,準備要打蚊子,無奈坐著看盤太久,血液可能不太流通
一時手軟,整本辭海往還在運作中的NB砸了下去,不偏不倚擊中硬碟的位置
結果電腦從此開始,只會秀出開機時的VAIO字樣給他看,再也進不去系統了
好家在不是把螢幕給敲爛了,不然就更刺激,維修起來更酥茫,一手台啤可能都沒那麼茫

好吧,廢話不多說

因為網路上關於S16TP的文章幾乎已經絕跡,三更半夜加上小弟又有乾眼症真的是找不到換硬碟的文章
只好摸著豹子膽,把不是我的NB拆了,反正外面高手很多,拆壞再說吧,哈哈哈

---------------------------------------------------------------

準備工具：不是自己的S16TP一台
　　　　　小Size螺絲起子
　　　　　馬蓋仙瑞士刀

---------------------------------------------------------------


1.由於發行年份已久,網路臨時找不到相關解剖文章,我相信國外有,不過半夜兩點多,還沒洗澡,也還沒刷牙,很想睡覺,不找了直接拆



2.由於硬碟藏在鍵盤以及上板底下,拆的時候必須將整個手靠的部分包括鍵盤移除,所以要拆的螺絲有25顆,拆的位置沒把握最好用DC拍下來

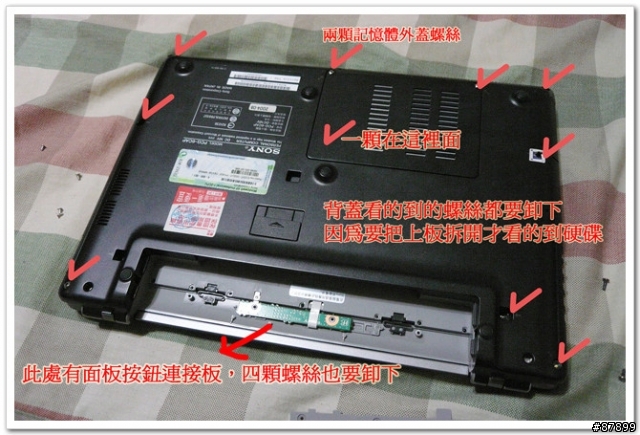

3.先翻到底部,電池先卸下,將外觀看的到的螺絲通通拆下,包含記憶體外蓋內共14顆
施作時請注意力道,記得當作前戲來看到,一定要溫柔,S社的排線似乎都特別柔弱,愛汁意喔

電池室下方的四顆固定按鈕連接板的螺絲,上面還有一片長條的塑膠固定板,小弟忘了拍出來
當你拆的時候要注意將它一併拆下





4.當底部的螺絲通通拆除後,翻到正面,準備將鍵盤拆除,不過此處要注意,當您順利將卡榫後推,抬起鍵盤後,
鍵盤底部有排線與主機板相連,就是圖中兩個紅色箭頭中間灰色彎曲的部分,忘了標出來,總之排線慢慢往上拔開
即可完美移除.





5.拆除後的排線外觀,排線很脆弱,請溫柔



6.當你拿開鍵盤後,會發現上板也有固定的螺絲,此螺絲為上板與底板密合鎖緊用,所以要一併拆下

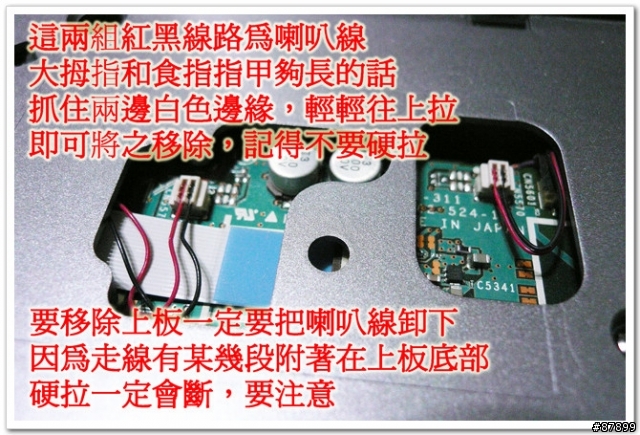

7.主機板左上方會看到兩組紅黑排線,此為左右喇叭連接線,非常的脆弱,比排線更需要溫柔的前戲,請小心移除



8.補一張整體外觀,小弟已將鍵盤及主機板上蓋螺絲五顆移除,準備拆開主機板上蓋

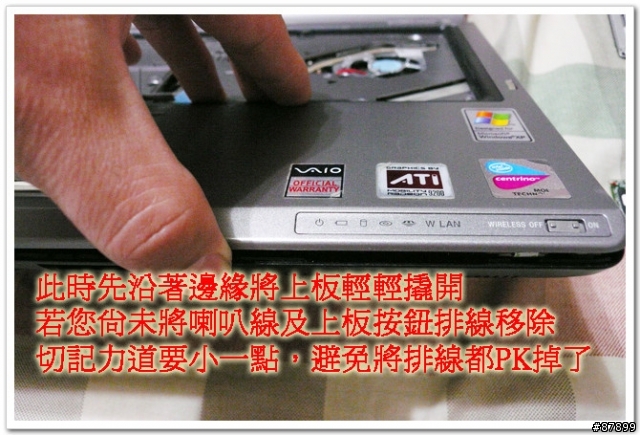

9.接下來沿著蓋子周圍輕輕將蓋子撬開,確認螺絲都已移除後,無須用力過猛即可移除上板



10.記得電池室底下的排線吧,此為上板按鈕的連接處,當你把所有螺絲都拆開後,準備移除上蓋前,請檢查此處,確認
排線已經移除,因為他是穿過上板之後才跟電路板連接,沒有卸下排線會卡在那



11.若您尚未將排線都移除,就會看到以下的狀況,排線會將上板抓住,影響移除工作



12.當您確認上板按鈕連接排線,喇叭線都已經移除後,就剩下觸控板排線,將它移除後就可以將上板拆開



13.這就是主機板上蓋拆下的樣子,兩處排線及喇叭線都順利卸下的話,就能輕鬆拆下



14.接下來就是重頭戲,右下角就是硬碟的位置,今天主要的目標就是它



15.拆除硬碟前,可以先將排線連接主機板的部分拆開,輕輕的就好

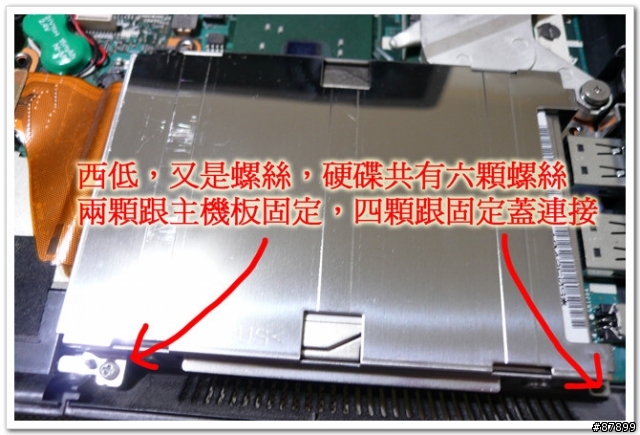

16.沒錯,NB的螺絲就是這麼多,乖乖把它拆開吧





17.其他的螺絲,固定方式就跟一般有上保護殼的硬碟一樣,左右各兩顆,拆了吧

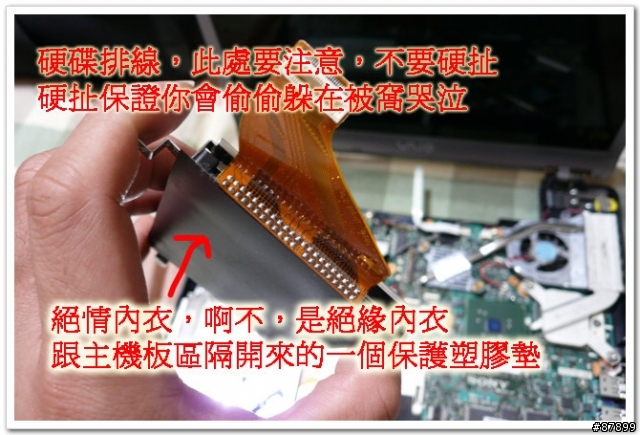

18.由於硬碟底下有一片絕緣用的塑膠片,你必須先將它移除,才可以把排線連接硬碟部取下,切忌不要從軟排處來拆排線,會斷





19.撕除絕緣塑膠片後,從此處比較硬的連接部來移除硬碟排線即可,記得不要從軟排處下手.




以上大概就是更換S16TP硬碟的方法

裝回去不用教學了吧,買一顆新的硬碟來裝上去就可以,步驟可以參考前面

如果看不懂,反覆瀏覽幾次應該就能理解箇中奧妙.

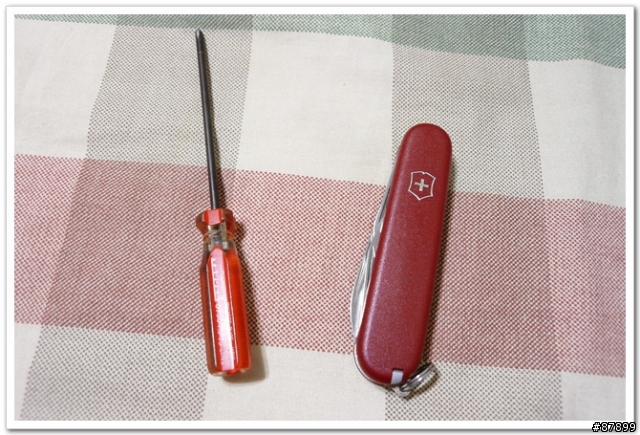

我只用了這兩個東西,就把整台拆了,您可以參考看看

謹記拆的時候,力道要小就對了,否則一不小心,排線就會噴了,其他大概沒啥難度

螺絲部分還可以清楚辨認,不會有特殊到驚人的規格,注意收好就可以.

感謝觀賞,如需轉貼,請註明來源,感恩
