上次小弟預告的P改3.5G內建,自行裝上PCI-E插槽跟SIM卡插槽之後發生了抓不到硬體的窘境

經過小弟我研究數日不眠不休的研究SONY未裝上的零件線路之後,總算讓小弟搞定了

廢話不多說,先來看怎拆P吧

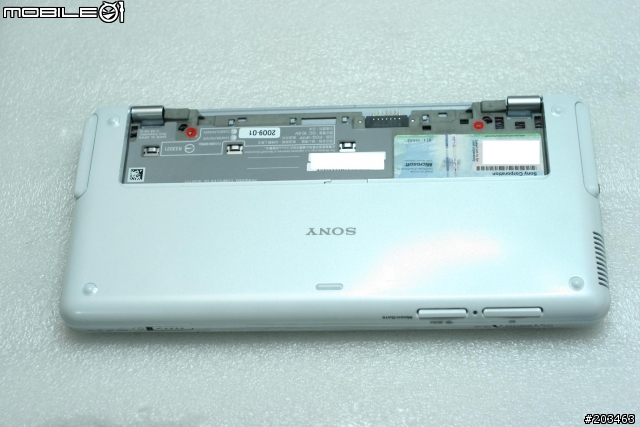

電池拆下拆下兩顆螺絲
P拆解分享& 3.5G內建

鍵盤下方的兩顆隱藏螺絲也要拆下喔
P拆解分享& 3.5G內建

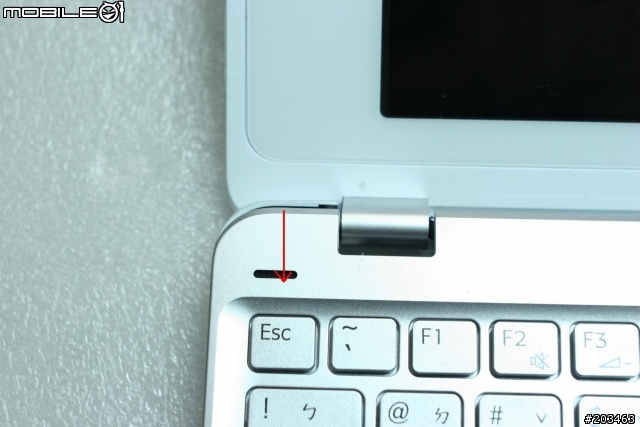

然後把鍵盤往下扳,請按照紅色箭頭方向
P拆解分享& 3.5G內建

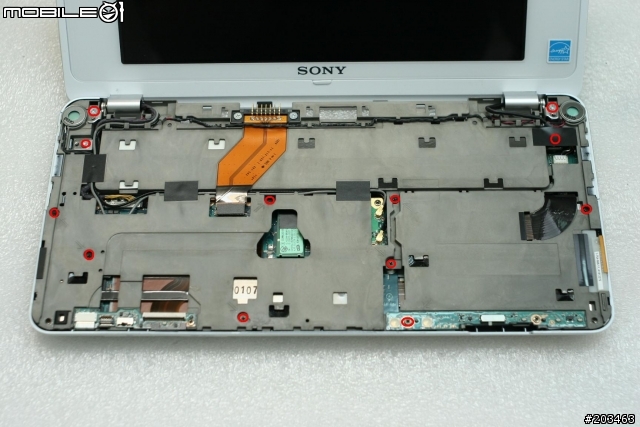

鍵盤拆下後把紅圈螺絲通通拆掉
P拆解分享& 3.5G內建

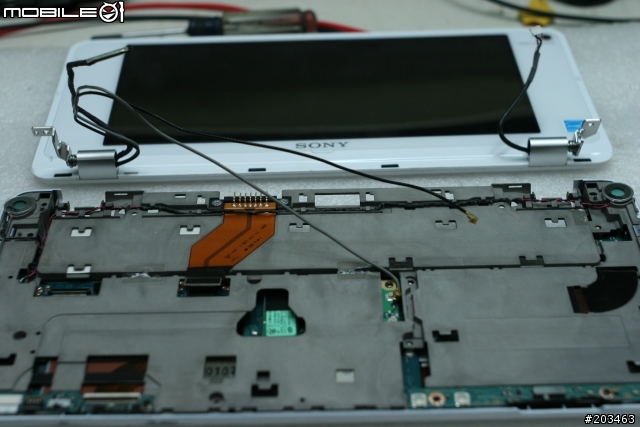

螢幕跟主機就可以分家了
P拆解分享& 3.5G內建

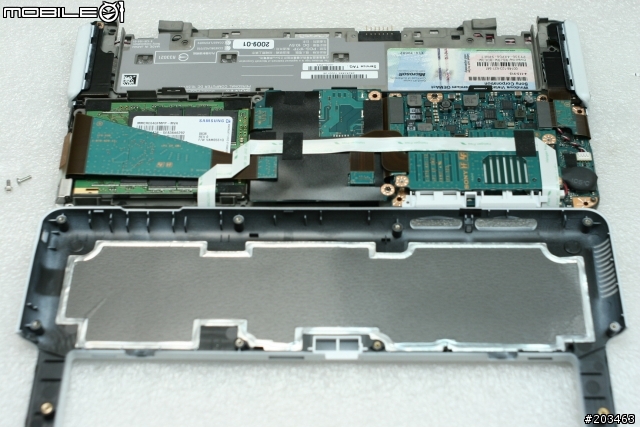

背蓋可以很輕易了拆下
P拆解分享& 3.5G內建

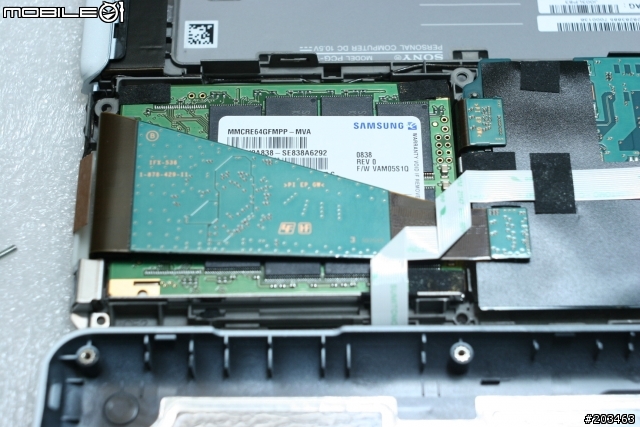

傳說中的三爽64G SSD
P拆解分享& 3.5G內建

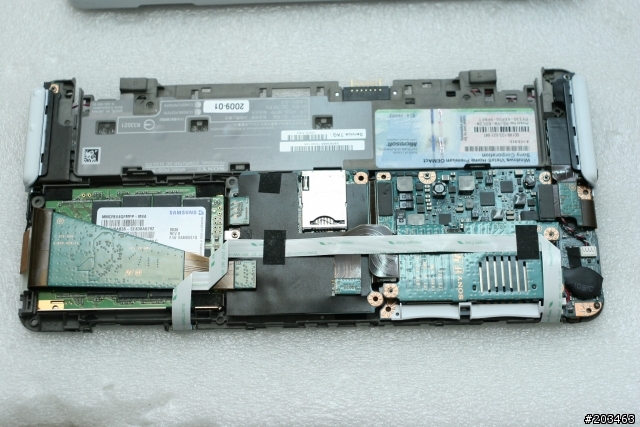

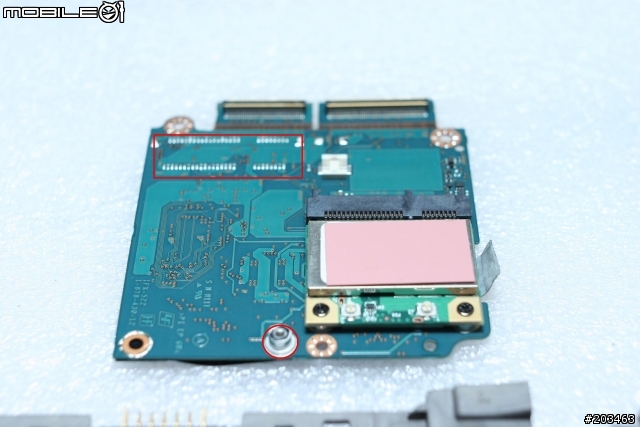

改造主角出現了,傳說中的隱藏版PCI-E
P拆解分享& 3.5G內建

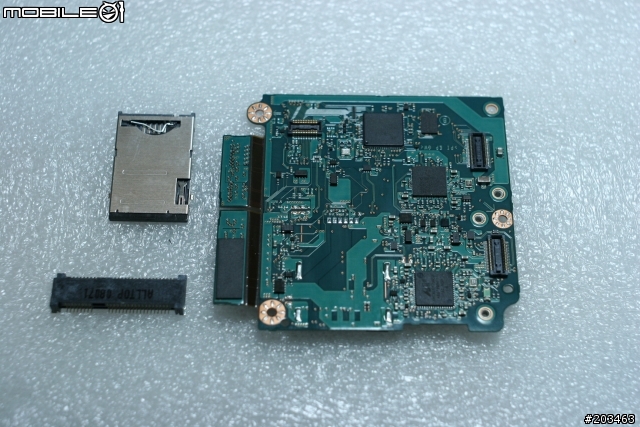

先來合照一下

金剛合體

SIM插槽也上了

接下來是內建天線的改造

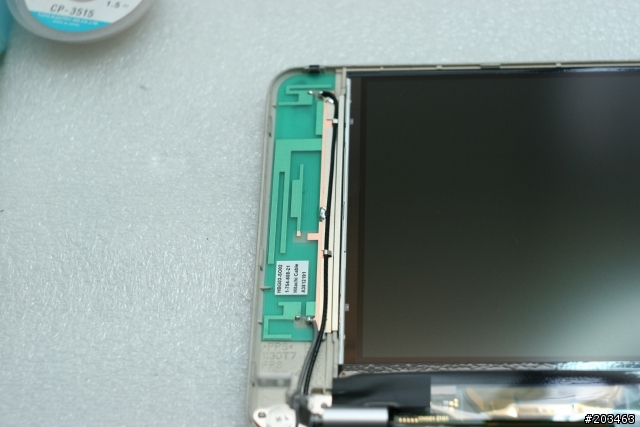

原廠的無線網路天線
P拆解分享& 3.5G內建

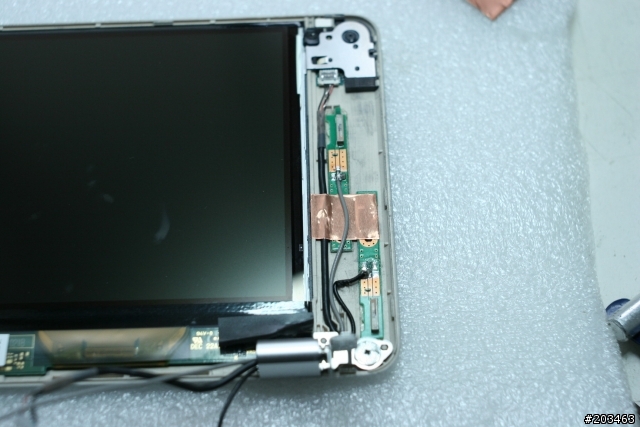

這邊是小弟改造進去的天線
P拆解分享& 3.5G內建

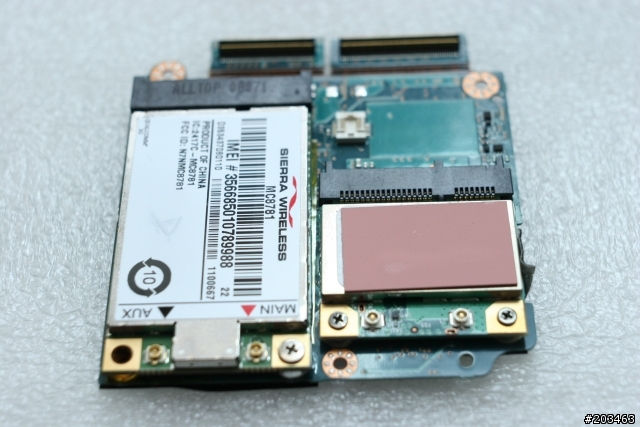

MC8781 網卡也上了
P拆解分享& 3.5G內建

依照定位把零件通通裝上去
P拆解分享& 3.5G內建

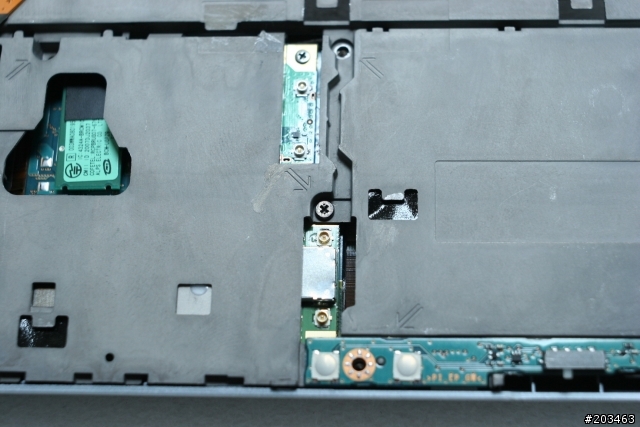

WWAN & WLAN 特寫
P拆解分享& 3.5G內建

把四條天線放進原廠的天線槽內
P拆解分享& 3.5G內建

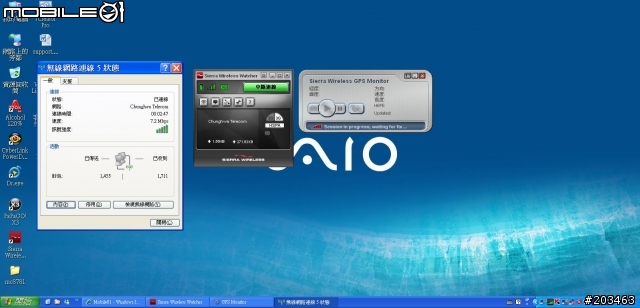

全部把機器復原之後視窗內就多了這個東西了

2009-06-01 14:38 發佈

文章關鍵字 3.5

NARTY

NARTY
個人積分：162分
文章編號：12296032

162分

2樓

2009-06-01 15:05

最喜歡看到筆電內部了

越詳細越好

感謝大大的分享啦(本人拆解愈旺盛強...但...遲遲不敢下手,都看別人拆...

)

grathior

grathior
個人積分：207分
文章編號：12296129

207分

3樓

2009-06-01 15:10

mandychao wrote:
上次小弟預告的P改3...(恕刪)

趙大...

P 要裝3.5G..還有些提醒要項

1.電池一定要裝上..
2.硬體開關一定要打開..

以上半路打開.它就會搞自閉......一定要重開..

耳傳..下一版P Driver 改過了...還沒看到東西..未證實..

目前拿到的日規要解鎖(還是8781V) ..

不過台灣的P13..SIM卡座.....好像部份會要跳線..
