請問為什麼手機鏡頭要用這麼多鏡片呢?

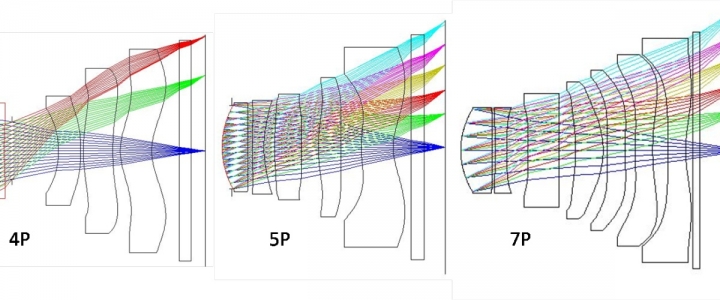

這麼多鏡片就是大立光說的7P鏡頭 8P鏡頭嗎
7P表示七片鏡片嗎?
一般消費型DC也是常看到幾群幾枚的鏡片
這是為什麼呢
請問為什麼手機鏡頭要用這麼多鏡片呢?
這麼多鏡片就是大立光說的7P鏡頭 8P鏡頭嗎
7P表示七片鏡片嗎?
一般消費型DC也是常看到幾群幾枚的鏡片
這是為什麼呢
請問為什麼手機鏡頭要用這麼多鏡片呢?
這麼多鏡片就是大立光說的7P鏡頭 8P鏡頭嗎
7P表示七片鏡片嗎?
一般消費型DC也是常看到幾群幾枚的鏡片
這是為什麼呢
2019-10-19 12:20 發佈
likedog wrote:
請問為什麼手機鏡頭要用這麼多鏡片呢?..(恕刪)
足複雜耶..
有閒情的話, 就慢慢找, 慢慢看..
https://www.google.com/search?q=%E6%89%8B%E6%A9%9F%E9%8F%A1%E9%A0%AD%E8%A8%AD%E8%A8%88&tbm=isch
likedog wrote:
請問為什麼手機鏡頭要...(恕刪)
請問您覺得需要幾片?
一般來說，鏡頭設計是用幾片幾群來表示，片E(elemen)是總使用鏡片總數，群G(group)是指那些膠合鏡片群、獨立鏡群等群組數。

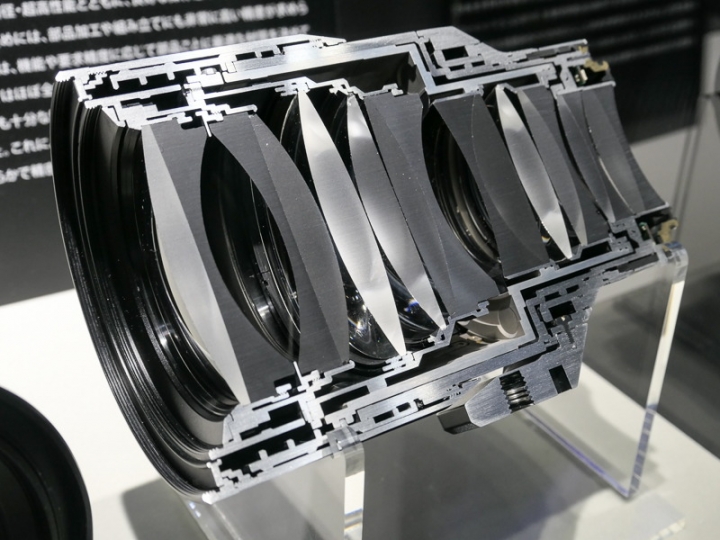

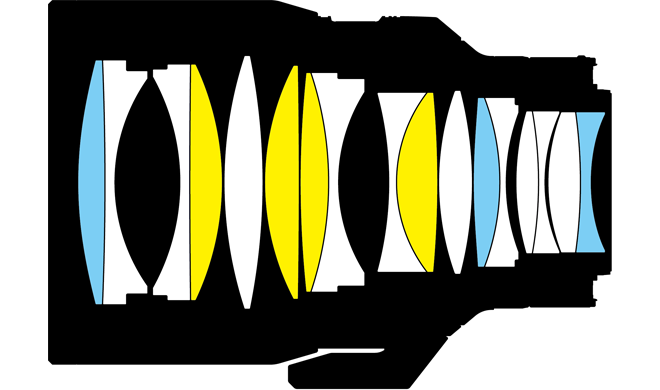

下面是NIKON 58mm F0.95 鏡頭結構圖與剖面圖，鏡頭結構為17E10G ，其中包含4片非球面4片低色散鏡片。
也就是像是最前面第一片與第二片是膠合黏再一起，這樣算一群，第三與第四也是膠合鏡群，算是一群，第五是獨立鏡群，單一片算是一群，以此類推，共有10群，總片數為17片。
鏡頭會需要鏡片數目是因為修正鏡頭像差緣故，其中單色包括 球面像差、彗星像差、崎變像差、像散像差、像場彎曲等單一波長產生像差，另外在彩色世界則有多波長產生軸向色像差與斜向色像差、另外會有混合例如像是球面色像差等像差，
這些像差是造成鏡頭無法100%環原真實影像來源，而且更重要是各自還會相干涉，因此根據成像圈、光圈與成品大小等定義設計需求。
舉例來說:

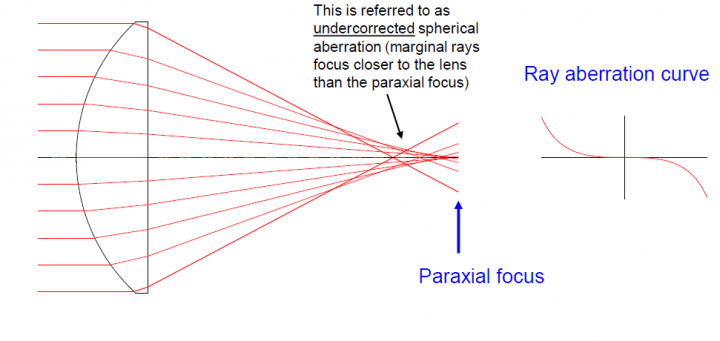

球面像差，他是因為一般鏡片為球面形狀，因此造成靠近中央與靠邊緣匯聚的位置就不一樣，這個偏差程度就是所謂球面像差

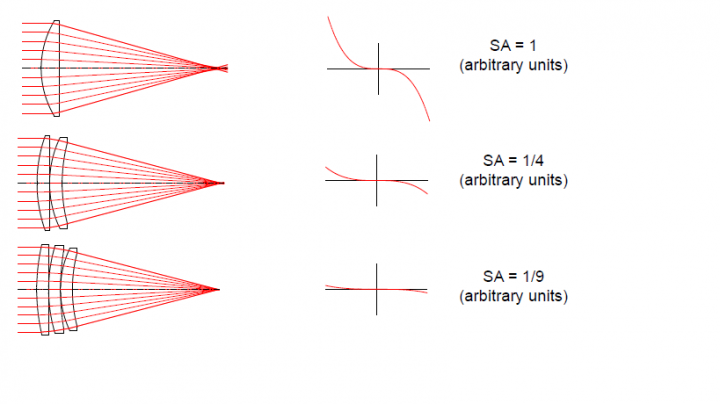

可是在使用多片球面鏡片時，就可以發現原本球面像差降低，這個就是多片鏡片通常就會比單片的緣故。

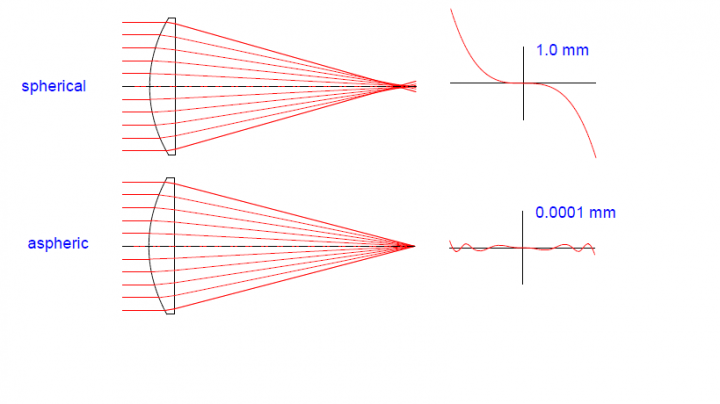

當然也可以透過表面精研、模造或複合等方式作成非球面鏡片，其球面像差就可以獲得良好改善。
另外像色像差，它是由於不同波長對於同一個玻璃折射就不同造成，所以至少需要兩片以上不同色散率與折射率搭配來修正。
