宅男乙 wrote:
MB-D10 電池把...(恕刪)
我看到的那個方案正是跟您這個構想是一樣的...
把外掛的電池焊到電池把手上~~~
roachc wrote:
利用順向電壓降 -0.6V 的特性，
剛好把 7808 的 8V 輸出再降為 7.4V
因為 6 顆電池 充飽時 約 8.4v 多一點點, 所以 8v 剛剛好, 免降壓!
如果用 不能充電的, 6 顆會高到 9v, 1.5V * 6 咩.
所以可給的區間, 還算蠻大的. 7.2 ~ 9.0. 取個中值, 差不多就 8V..
自己加焊電阻, 若沒問題的話.

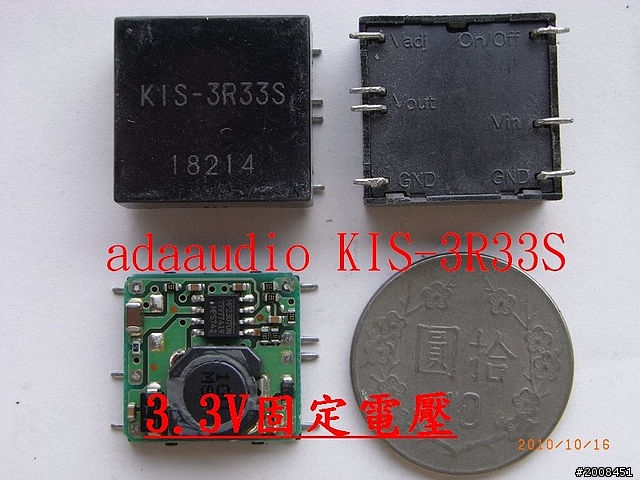

想用 12v 電瓶, 可以去露拍 買像如下這個 DC to DC converter 來降壓.
一個才 30 元, 面積比十元硬幣還小些.

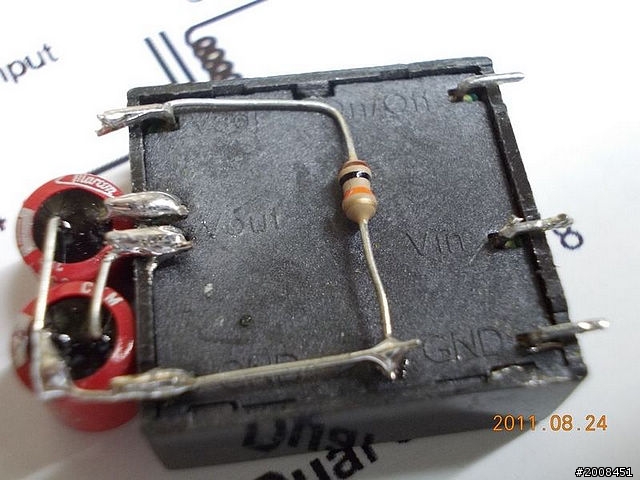

adj 又有出腳, 所以可以自己改輸出電壓.
輸入電壓 4.75 ~ 25V, 輸出電壓 1.1 ~ 18V.. 最大供電流 3A (應該夠用吧!).
Switching 有一個好處, 穩壓器本身比較不會那麼熱..
這也代表 由於沒有大量的熱能損耗, 電瓶可以用更久.
宅男乙 wrote:
DC to DC converter ...(恕刪)
因為老花眼，
好幾年沒 DIY 電子電路，
落伍好幾年囉！
謝謝告知！
不過，7808 電壓超穩的，完全不必任何其它附加電路。
宅男乙 wrote:
因為 6 顆電池 充飽時 約 8.4v 多一點點, 所以 8v 剛剛好, 免降壓!...(恕刪)
對吼～
我真的老糊塗了！
鋰電池(兩顆串連)空載時電壓為 8.0V，
故使用 7808 不必降壓！
這是我以前做的實驗，竟然自己都忘了！老囉！
