tr3 wrote:
關於曲線圖的問題我想...(恕刪)
的確是in/out的對照圖
試想，電腦輸出一個128/128/128純中性灰的訊號給螢幕
而螢幕顯示出130/130/125，那結果會是如何呢？
當然就是偏色啦~
LUT曲線圖本身就是in/out對應表，
所以可以互相反查，
我主要的徵結點在於整個色管系統到底是：
1.OS說這個點要R105->色管系統對應之後請顯卡用R100輸入->實際顯示R105
2.OS說這個點要R105->色管系統直接請顯卡用R105輸入->實際顯示R110
如果是1，表示說輸入R100雖然會偏紅變成R105，但是因為校色過，
所以LUT會直接將R100對應到R105，這樣系統想要顯示R105就會是R105，
除非你直接選點，例如我需要顯示出R105，顯卡對應用R100，
但是不會剛剛好是R105，可能是R105.12，這時候就是偏紅一些些些，
但這個無法從LUT曲線來判斷色偏，只能用點的數值來判斷。
如果是2，那其實就是沒有色管的情況，只能說如果這個螢幕跟系統沒有色管的情況，
那螢幕的確是會偏紅沒錯，但是在校色後修改LUT就會把這種色偏重新對應修正，
這時就會回到1的情況，就沒有你所提的色偏產生方式。
tr1111 wrote:
我主要是想確認LUT...(恕刪)
我想你誤會我的意思了，整體的管理程序當然是有點類似你提的狀況1
但縱使螢幕矯正完之後，還是不可能完全符合標準的，所以會出現螢幕輸出的RGB曲線仍有誤差
這並不代表色管軟體沒有作用，而是無法完全矯正至標準
中間的因素可能包括矯正硬體的精確度、軟體的演算方式、螢幕天生的限制等等
所以觀看矯正完成後的in/out關係曲線，通常呈現的是矯正後螢幕輸出的成果
這不代表矯色軟體沒在做事，而是他盡力了，但無法達到標準
如果你試過矯正老舊的CRT螢幕就常常會發現此一問題，因為螢幕老化導致最高亮度不足
或是很低階的LCD螢幕，不管如何調教高亮部就是出不來的情況
這時出現的RGB曲線就會非常難看，但並不是矯正沒有作用，而是無法合乎標準
不知道這樣的說法你是否能明瞭
假如照你所說經過矯正應該都是我要105就是得到105，那高價螢幕就都別玩了...
tr1111 wrote:
當然不可能想要R10...(恕刪)

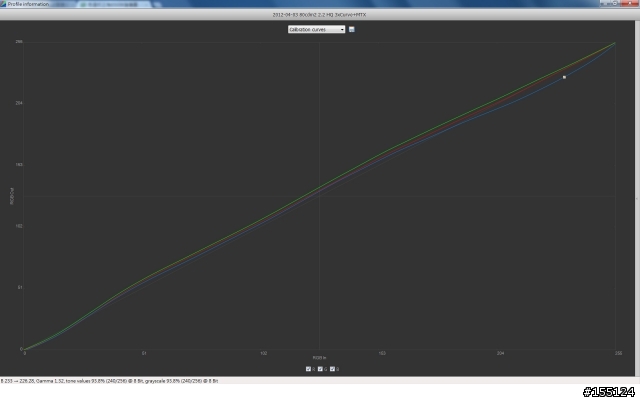

這張圖也太恐怖了吧.. 色偏亂七八糟
我想再說明仔細一點好了，我會說可以藉由in/out曲線看螢幕的色偏根據在於軟體呈現數據的方式
大部分矯色軟體呈現的是"電腦送出訊號(in)"及"螢幕輸出訊號(out)的曲線"
所以可以藉由這樣的關係圖看出螢幕在矯正後是否還有色偏，以及高/中/低亮度的偏向
至於掉階則是因為無法轉換完全必然的後果
但其實就算營幕能夠矯正至近乎標準，也不見得就不會有掉階的現象
因為它還是經過軟體/顯示卡LUT/螢幕LUT不斷地計算和轉換
之前我說若DispcalGUI呈現的是"電腦輸出(in)"和"經軟體矯正後輸出給顯示卡及螢幕(out)的曲線"
那RGB曲線的看法就完全相反了，且也無法藉此得知螢幕是否已矯正至標準
所以大部分的軟體都是直接show螢幕的RGB曲線，更直覺也更符合使用者的需要
