現況

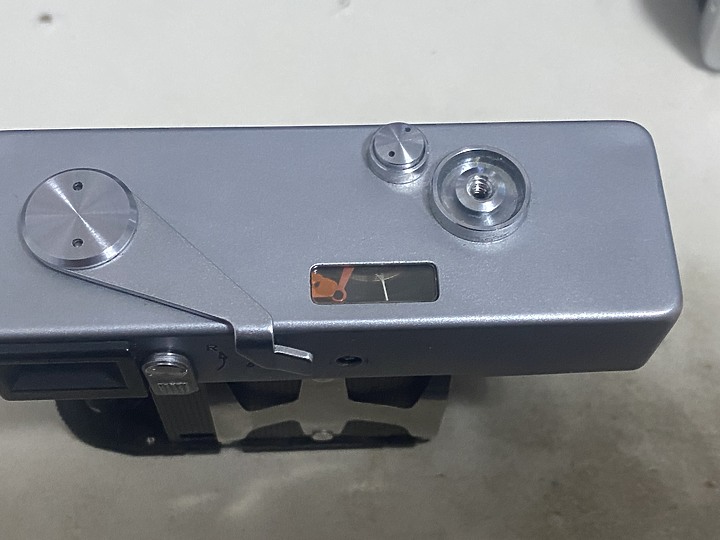

測光錶通電後狀態如上，試過三顆LR44，得到一樣結果。指針不太穩定會亂飄，但是大部分都是鎖死在同一個地方，無法歸零
自己外行推測：
- CDS光敏電組沒有掛掉
- 內部某電子零件掛了，導致歸零機制異常，或者說是，負責低感光範圍的電子零件罷工了
- 短路
拆解
 |
 |
 |
 |
|
|
 |
 |
 |
|
|
|
CDS一支腳位連接電位器（R1）之後和電位器（R2）並聯 |
|
|
到目前為止可知，祿萊35的電路設計並不複雜，想要DIY維修、改造、翻新難度不大（大概）
但是，難倒我的是身為藝術相關科系，我對電學知識儲備是零
所以說即便知道用了什麼電子零件，大致上知道功能是什麼
但是，要用什麼規格，邏輯電路怎麼搭建我毫無辦法，救命啊！
資料搜集
這份電路圖是來自祿萊35官方維修手冊的資料，與國外網友畫的電路圖
官方說明，兩個電位器都是用來調教測光錶準度的，可以任意調整
所以我的錶故障，滿有可能是其中一個電位器掛掉？
根據這位國外網友拆解影片，可以清楚看到測光錶電路構造
我英文不好，大致上只有知道，電池倉蓋正極部分跟機身金屬結構是相連的，所以等於是“接地”，這和官方給的電路圖一致
我看不懂官方電路圖的地方：
- 紅線實際上接的是指針馬達和電位器R1，為什麼電路圖畫的是接R2、接地
- 電路圖上R1沒有畫出連接紅線，實際上卻是有接的
- 電路圖上紅線接地，實際上卻是接上指針馬達？
測光錶現代化改造
眾所周知，很多老相機用的都是1.35v電池，現在都買不到了，要不是用銅套，就是買轉接器，有技術的會在電路上焊電阻一勞永逸
這個韓國網友拍了一支維修祿萊35測光錶的影片，雖然聽不懂韓語，但大致上知道，他除的指針馬達，其他電子零件都翻新了
電子材料上，CDS光敏電阻沒特定型號，兩個電位器選擇piher pt-6kh (5k ohm.)
然後細節全沒講，組完影片就結束了
根據他在留言區和網友互動得知，要用1.5v電池，他認為電位器最佳是使用5k ohm.，也就是我查詢到的那個型號
總結
基本上，我對祿萊35測光錶維修的功課就做到這裡為止我個人認為，測光錶基本上跟韓國網友一樣整組換新零件比較好，電路也不複雜，但是有電學基礎
我現在卡在，搞不懂電路圖和實際電路接法怎麼有差異
再來是看不懂電路圖，也就不會接，甚至是測光錶的電路邏輯也不懂
測光錶上的電位器是兩隻腳，但是現在新的電位器都是三支，我也不知道三支腳的功能
總之問題一堆⋯⋯
現在希望能修好這台相機的測光錶，畢竟比起用手機測光，機身測光還是方便很多
更新
 |
 |
 |
| 電位器R1與紅線連接 | 電位器R2與藍線連接 | 整個測光模組底部都是塑膠，電磁指針模組底部有不交代絕緣，唯一接地的部分是測光錶金屬面板（左上角）跟金屬機身用螺絲相連 |
 |
 |
 |
| 電位器有塗黑色記號 | 整個測光錶模組的空間，與機身接地的螺絲孔位在黑色齒輪左上角 | 拆卸測光模組後，卸下來的零件 |
我嘗試轉電位器，轉電位器R1可以讓指針回原點，最高也只能讓指針停在卡住的位置，轉電位器R2會高低亂飄，甚至是衝到最大值
遮CDS，指針依然沒有動靜
