RF測距儀有效基線的指南.[轉貼]

RF測距儀有效基線的指南.

作者:哈米甚吉爾.
2015 年 1 月24日.
RF測距儀有效基線的指南.[轉貼]


我最近發表了我對Voigtlander R2a 和 R3a兩款出色相機的看法,它們有一個主要警告——它們的測距儀有效基距較短。我現在正在整理我對徠卡 M3 的想法(編輯:你可以在這裡找到我的M3 評論),這款相機最大的技術優勢可能是它特別長的測距儀有效基長。沒有通過解釋 M3 帖子中測距儀有效基本長度的含義來重複自己,我想我應該寫一篇簡短的帖子來詳細介紹該主題的基礎知識。

測距儀的基本長度是相機的測距儀窗口和取景器之間的空間。它是三角形兩個角之間的差異,第三個角是相機對焦的對象。底長越長,三角形兩個角之間的距離越長,測距精度就越高。

為了讓事情稍微複雜一點,測距儀的基本長度需要乘以取景器的放大倍數,得到稱為“有效基本長度”的東西——通常縮寫為“EBL”。這個有效的基本長度,作為紙上的規格,可以很好地說明相機準確對焦的難易程度。EBL 的時間越長,可以實現的對焦就越精確……儘管故事的內容遠不止於此。

計算測距儀的有效基線

首先我們需要知道所需的兩個規格——測距儀基長和取景器放大倍率。最常見的徠卡取景器具有 0.72 倍的放大倍率,這意味著您通過取景器看到的是 0.72 倍的實物大小。總的來說,這些相機的基本長度為 68.5 毫米——儘管顯然存在一些差異。

因此,如果我們取一個數字並將其乘以另一個:
0.72 x 68.5mm = 49.32mm

所以最常見的徠卡M測距儀的有效底長是49.32mm

將其與上述 Voigtlander R2a 和 R3a 相機進行比較。這些相機的底座長度較短,為 37 毫米,測距儀底座長度分別為 0.68 倍和 1 倍。

0.68 x 37mm (R2A) = 25.16mm
1 x 37mm (R3A) = 37mm

因此,R2A 的 EBL 為 25.16 毫米,而 R3A 的 EBL 為 37 毫米。簡而言之,Voigtlander R2A 或 R3A 都沒有像大多數其他 M 型測距儀相機那樣精確的測距儀。儘管 R3A 具有 1:1 測距儀的優勢。

在光譜的另一端,我們有徠卡 M3。M3 的測距儀底座長度為 68.5 毫米(與大多數徠卡 M 相機一樣),但底座長度更長,它還具有 0.91 倍的高取景器

0.91 x 68.5mm = 62.33mm


Leica M3 實際上擁有所有 m 卡口徠卡測距儀中最長的有效基長,使其在對焦 m 卡口鏡頭時具有紙上優勢。

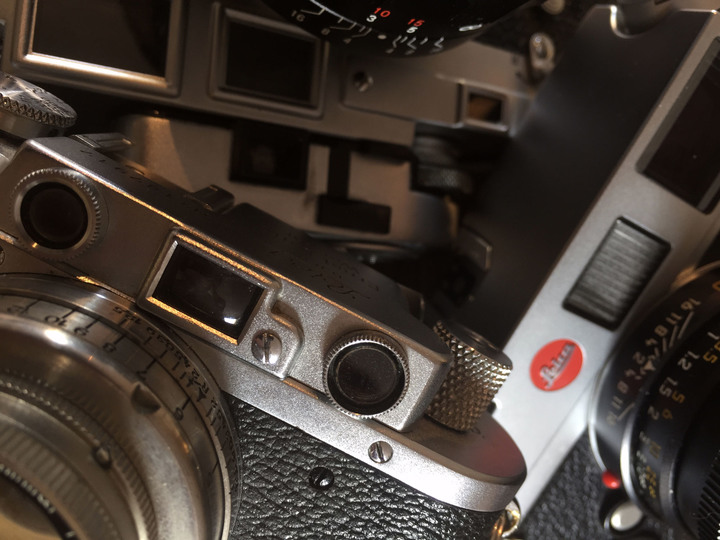

某些相機,包括“Barnack”徠卡相機,具有單獨的測距儀和取景器。這樣做的好處是測距儀的放大倍數可以大於取景器的放大倍數。大多數 Banack Leica 的測距儀底座長度為 39 毫米,幾乎與前面提到的 Voigtlanders 一樣短。與 Barnack Leica 的不同之處在於測距儀放大倍數為 1.5 倍。

1.5 x 39 毫米 = 58.5 毫米

這使它們在有效基長方面接近徠卡 M3。

更大的圖景

那麼這在現實生活中意味著什麼呢?好吧,根據我的經驗,這意味著比超臨界互聯網世界中的許多人所相信的要少一些——更重要的是,它對不同的人意味著不同的東西。毫無疑問,在拍攝更長或更快的鏡頭時,較短的 EBL 是一個缺點——與更長的有效基距測距儀相機直接相比,當找到焦點時,RF 貼片似乎並沒有那麼明顯。但是,我只是不確定這是某些人建議的交易破壞者。

使用測距儀準確對焦和拍攝長鏡頭或快速鏡頭的能力歸結為與其測距儀的有效基本長度相結合的因素。這些包括:取景器的大小、取景器的清晰度、RF貼片的大小、RF貼片的清晰度、RF貼片是否有實心邊緣、RF和VF是否結合、穩定的手、適當的快門速度、視力質量、拍攝對象的照明程度、拍攝對象距離和拍攝對象移動等。是的,較長的 RF EBL 會有所幫助,但要想成功,拼圖的其他部分也需要到位。具有更長 EBL 的相機可能會增加成功的機會,但也可以練習和體驗。其中一些變量也可能比其他人更多或更少地影響或關注某些人。

就我個人的喜好而言,我發現使用 Voigtlander R3A 之類的長焦/快焦鏡頭比使用我收藏中的一些更老的相機(如“巴納克”徠卡 iia)更容易對焦。對我來說,一個更大、更亮、更清晰的取景器和相當不錯的實心測距儀補丁勝過我的 iia 測距儀中的額外放大倍數。我的 iia 的模糊測距儀對我來說不太好用,因為必須用小型測距儀對焦然後用單獨的獨立取景器取景;當需要這樣的精度時,將相機從測距儀移動到取景器的純粹行為讓我感覺分心。我知道一個事實,其他人會對此提出異議並聲稱對他們來說完全相反的現實,但這確實是我的觀點,對一個人有效的方法可能對另一個人有效,也可能無效。

為閱讀喝彩

註:[中文翻譯有點怪.已稍作修正.請理解包涵]

鏈接和參考
CameraQuest 上非常有用的參考圖表


有關此處討論的主題.更多關於 35mmc 的文章,請單擊以下標籤鏈接之一:

相機理論
