[DIY] Vivitar Ultra Wide & Slim - 小改造

原本只是想找台輕便點的便宜相機隨身攜帶, 結果就手癢, 越改越多..............


先從改半格下手, 因為我的 EE17 陣亡了, 爾且它太重了, 就讓這台取代它吧..

1. Half Film 改造

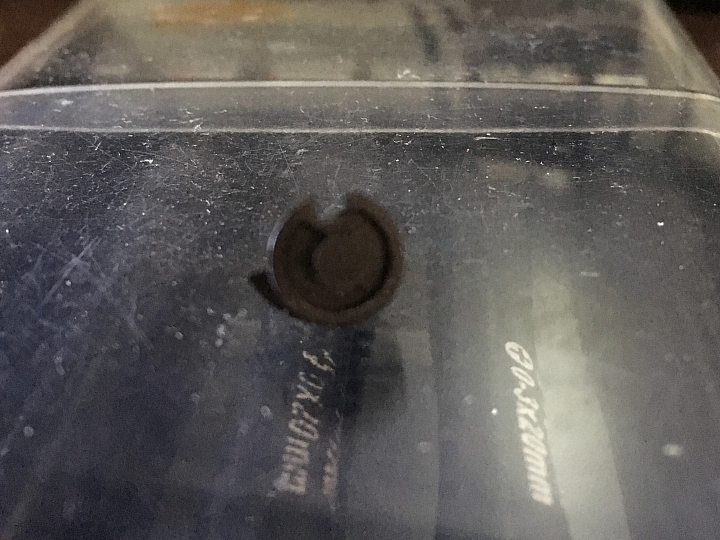

▲原本的上快門零件.


▲在對向的地方開出一個同樣的定位槽, 這樣就會剛好過片一半就卡住.

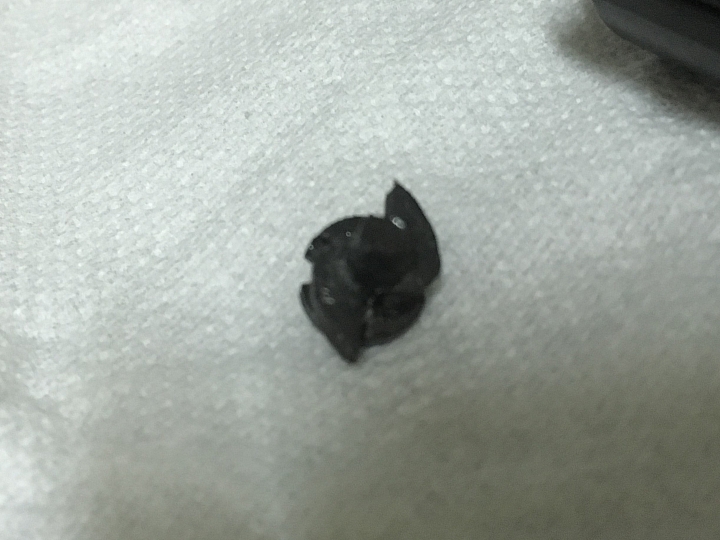

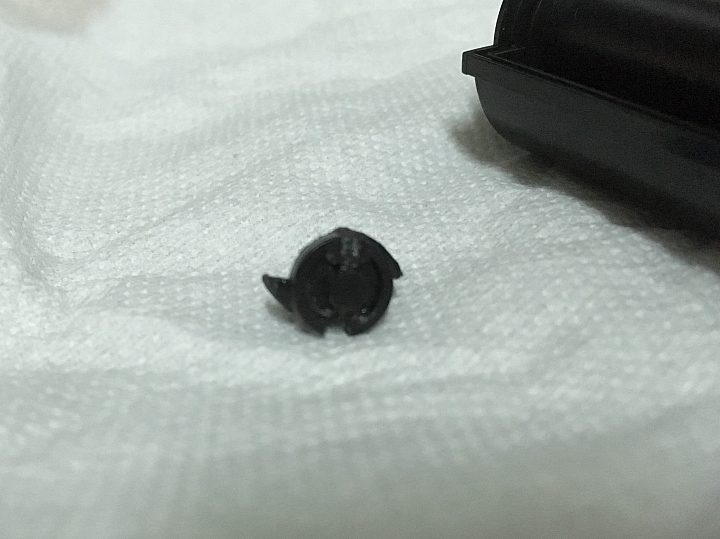

▲把原本的上快門葉片切掉, 再用純粹喝咖啡的蓋子當塑料, 做出兩個對稱的葉片, 再用快乾黏上, 這樣就可以了.

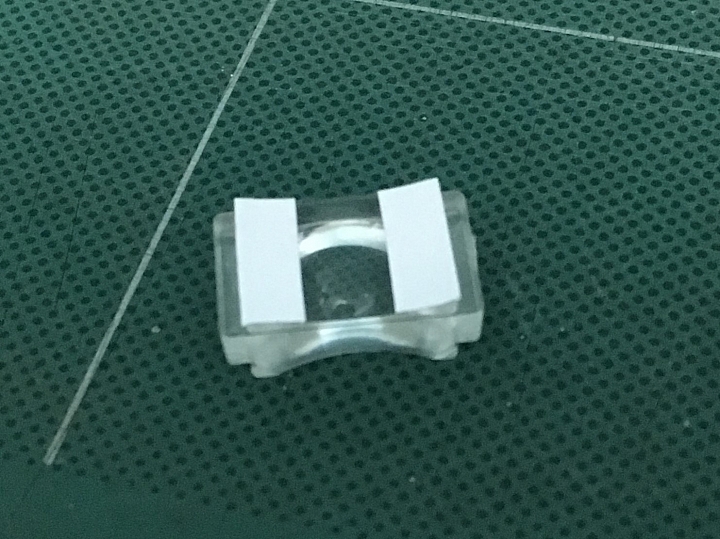

▲觀景窗使用白色卡點西德遮一半掉.


▲用黑色的筆記本塑膠封面, 裁出剛好的大小, 用白膠黏上, 每邊的寬約 9~10mm, 這樣底片就會剛好曝光成 36-20 = 16mm~17mm(標準半格為 17mm) 做小一點會比較保險, 畢竟手工定位的不是很準.

2. Hot Shoe 改造

當初找改半格資料時, 找不到半格資料卻剛好看到老外有改熱靴, 好像也不難, 抽屜裡有好多壞掉的相機零件, 去電子材料行又剛好有很適合的微動開關, 就上了..

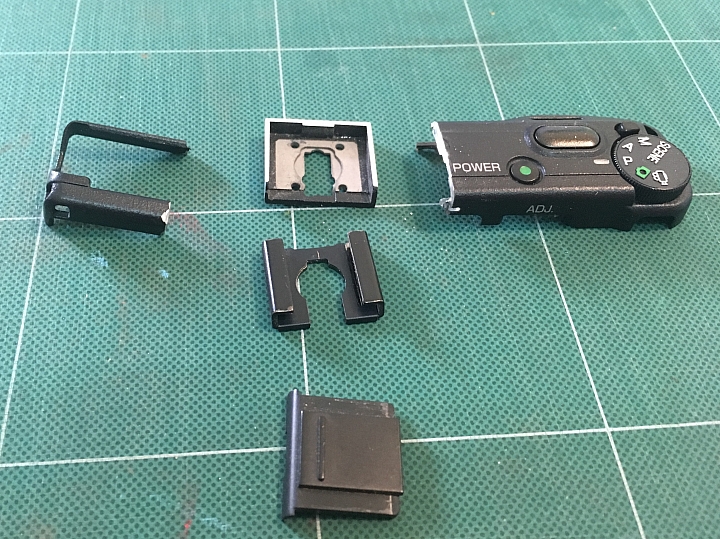

▲Ricoh GRD1 的上蓋, 分解, 取出底座與熱靴.


▲用銼刀, 慢慢比對研磨出剛好的大小(因為原廠的漆真的很爛, 用水洗過之後竟然會溶解, 變黏, 龜裂, 所以有先用紙膠帶保護, 等全部做完, 有再上一層透明漆.


▲使用塑剛土先在相機背板上黏個大概, 再把蓋子合起來, 仔細調整位置, 等個5分鐘就固定了).


▲在快門葉片上最大行程處, 挖個剛好位置讓電線出來, 然後用 AB 膠固定.
裝在越後面, 越不影響快門行程時間, 也確保在光圈最大時啟動閃光燈.

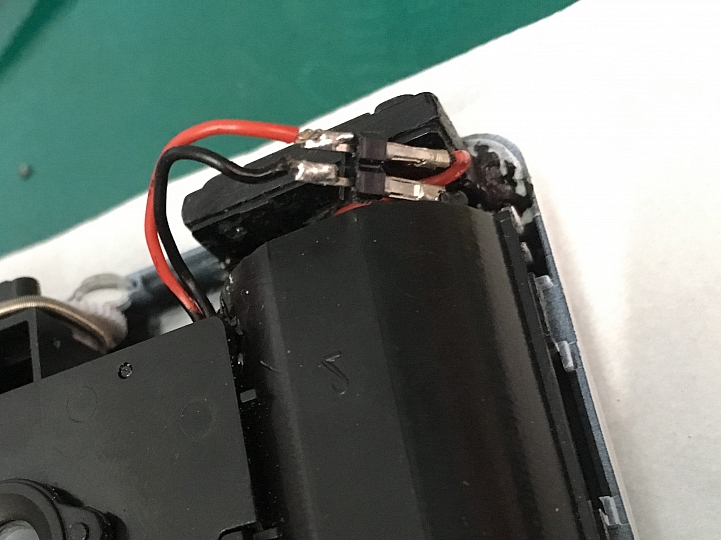

▲做個簡單的插座, 原本是想直接接線就好, 但是我這個人整天拆來拆去的, 還是裝個插座方便點

3. 底片視窗

▲一樣是從 GRD1 上蓋拆下的透明壓克力, 在合適的位置修出一個剛好的洞, 再用AB膠固定.

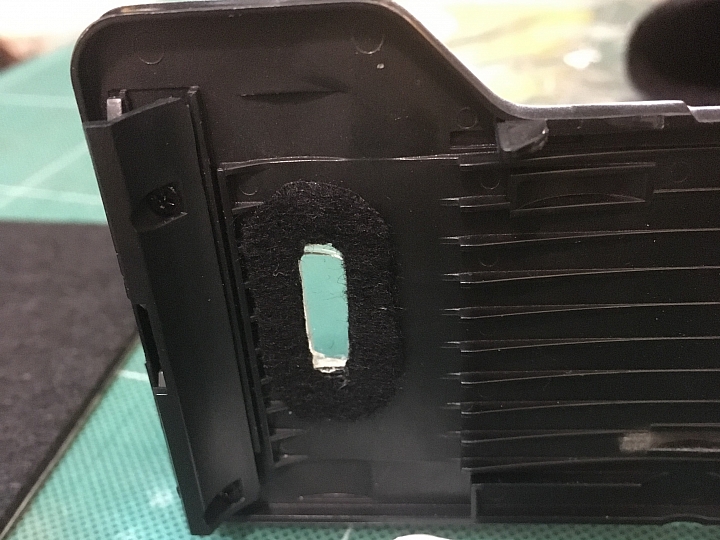

▲背面用雙面膠貼上防漏光的黑布.


▲亂打正中底片的Mark位置, 當初只是想與原本的背蓋開關對齊.

4. 重曝旋鈕

網路上看了好多人有改重曝, 好像蠻好玩的, 原本的半格從 36=>72, 如果再加上重曝, 不就可以按 144次, 想到就很爽...
可是別人都用拉線式的, 不太像我的風格, 總覺得怪怪的, 想了好幾天, 終於想到很棒的方式..


▲在快門上膛的零件上, 我發現他是有個類似腳踏車的棘輪構造, 軸心可以空轉上快門, 且可以不帶動底片,
在軸心鑽個洞, 找個螺絲鎖進去.

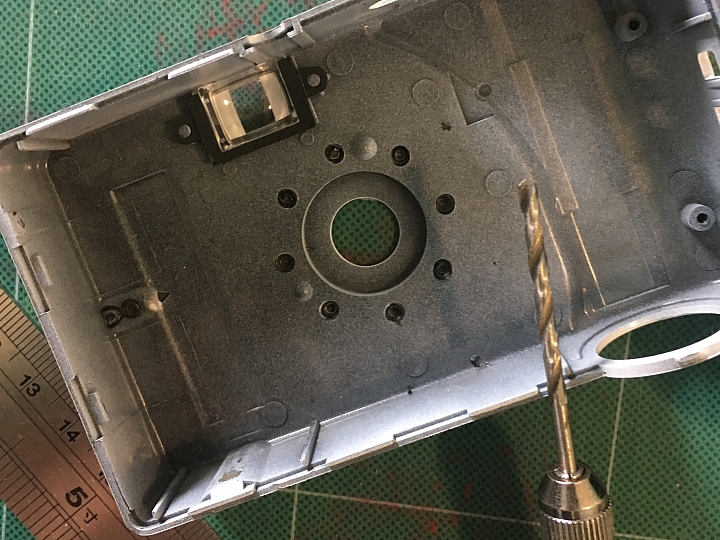

▲零件裝上後比對合適的位置開個洞.


▲GRD1 的功能轉盤, 磨薄, 再用塑鋼土將轉盤與螺絲黏合, 這樣可以轉動轉盤來上快門, 爾且不帶動底片.

5. UV濾鏡與鏡頭蓋

手邊剛好有個沒在用的 34mm UV 鏡, 沒在用, 放著也是浪費, 試著合上去好像蠻屌的, 就再亂搞一下


▲把原本的固定孔都鑽掉, 蓋子就拿下來了.


▲先用小電磨把大部分的地方切掉, 在用銼刀, 慢慢比對, 修出剛好的大小.

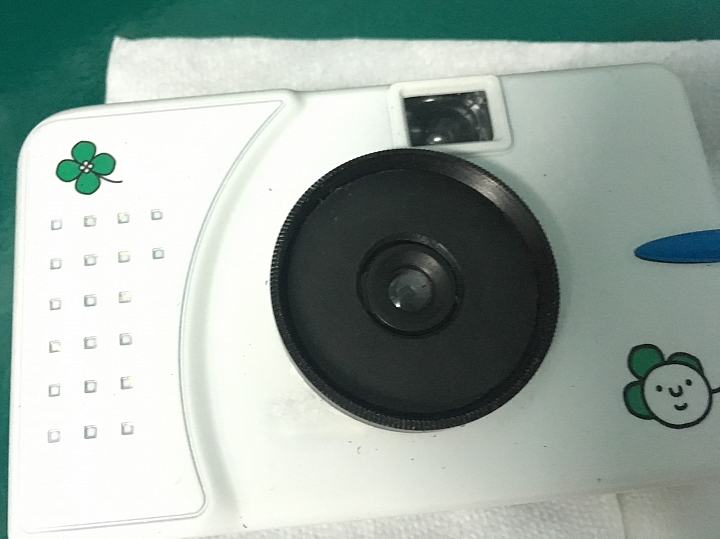

▲這樣就剛好可以順著螺牙旋進去, 不用黏, 不過好像露出得太多了....

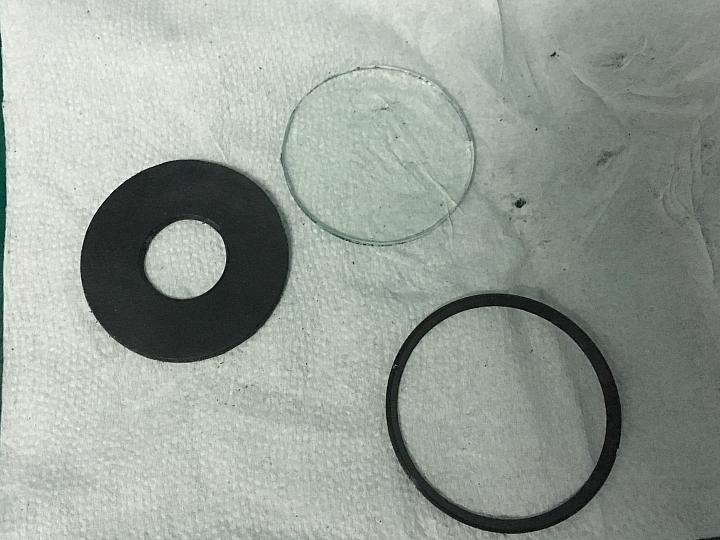

▲再用純粹喝咖啡的蓋子, 修出內外徑剛好的遮片.

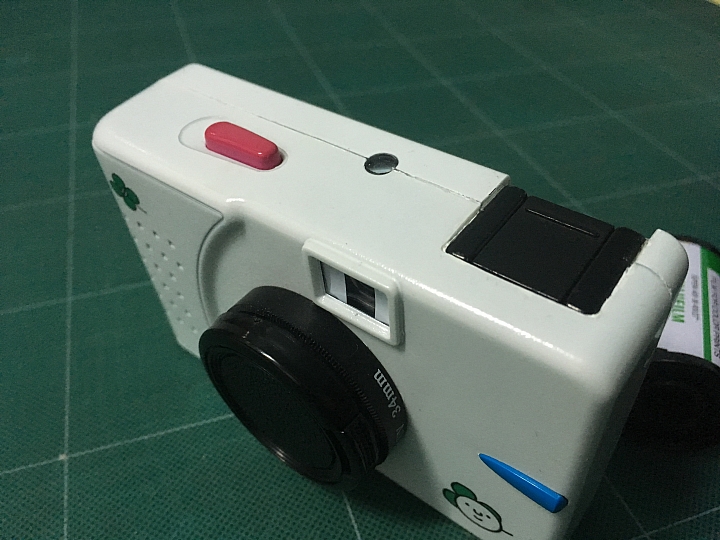

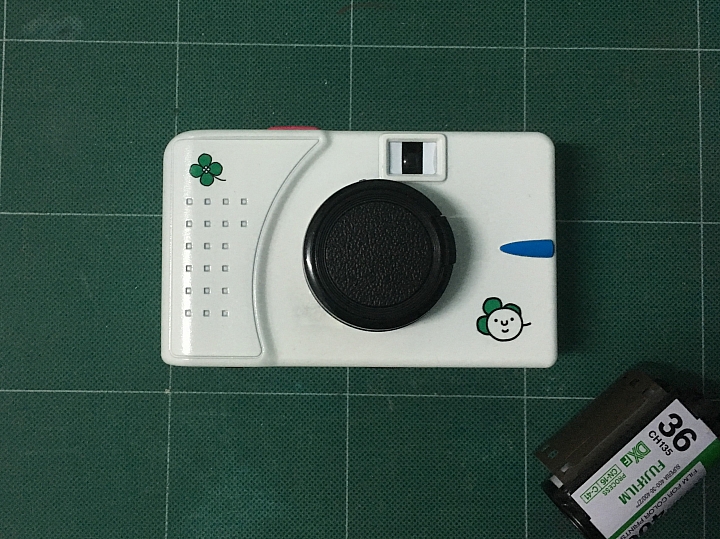

▲組合好之後, 恩, 還附帶了可以上鏡頭蓋的功能..呵呵

6. Other

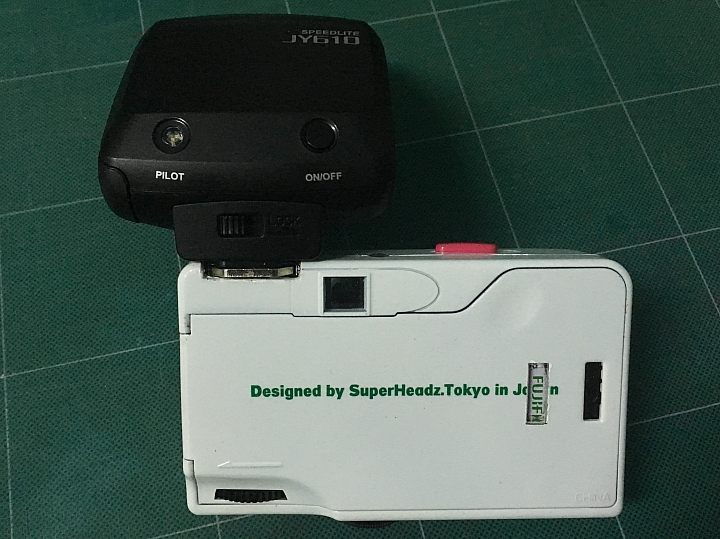

經過測試後, 半格, 重曝, 快門單點觸發閃燈都 OK了...就等我把底片拍完吧..

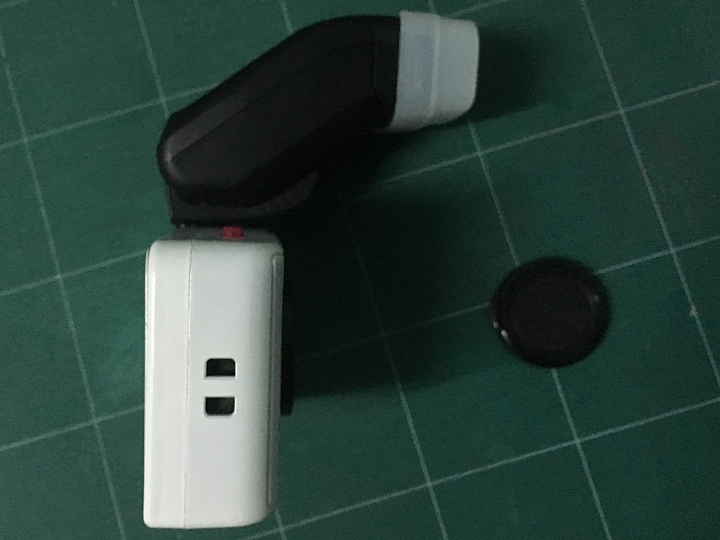

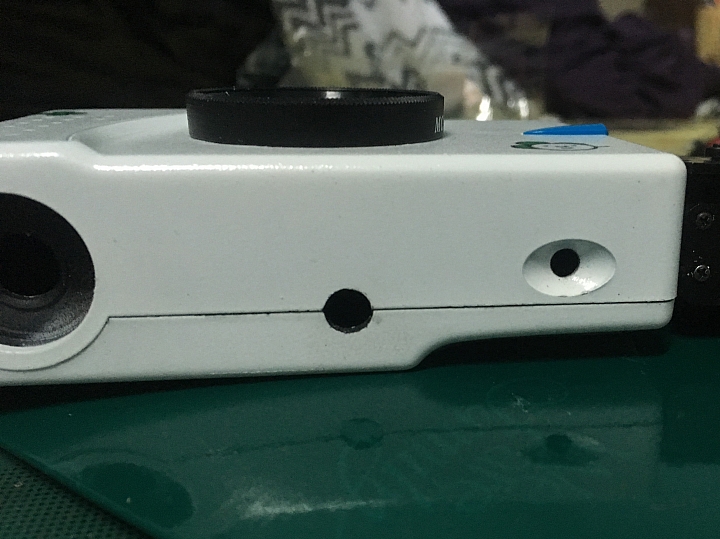

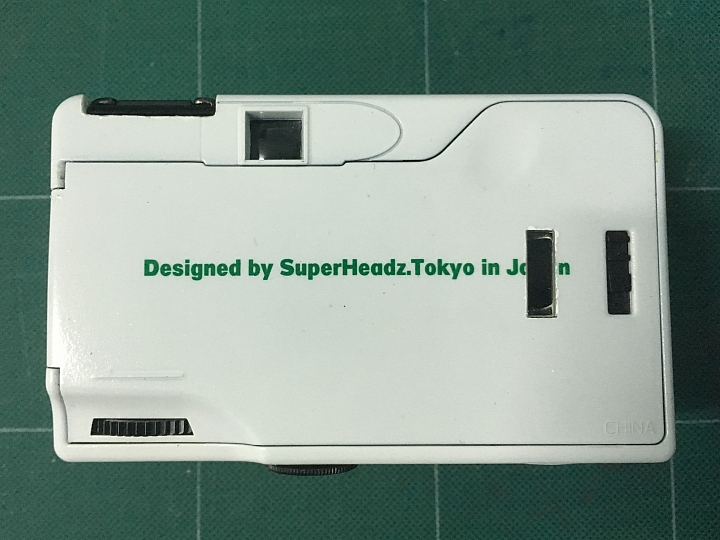

底下是一些外觀照片..





@@ 感謝你好認真的把這篇落落長的文章看完.. 謝謝了..
如果你想自己動手玩, 有比較不清楚的地方, 這是我的 FACEBOOK
