[DIY]M42 Pentacon 50/1.8 MC electric 光圈頂針固定+拆光圈清理+增大光圈??(圖多)

小弟最近踏入老鏡這個坑，上網買了一顆pentacon 50/1.8，賣家寄來的時候，光圈頂針已經用三秒膠黏死了，不過他A/M switch 沒有處理好，變成是鬆鬆的，沒卡住，雖然是無所謂，但是fu就怪怪的，那就拆下來看看吧

雖然是分享光圈頂針固定的方法，不過我實際是把已經固定的頂針回復成可動的狀態，就是A/M開關能用的狀態

其實我也是看網路上各位大大的拆解文，邊看邊拆，怎麼拆就怎麼裝，開始摟
拆解記錄用i6拍攝(我是處理完才拍照片)


不過拆之前先提醒大家，裡面有2顆鋼珠跟彈簧有可能會噴出來，一個在A/M開關，一個在光圈環


這三個用一字起子轉開，A/M開關扶著再打開，我一開始直接拿起來鋼珠就掉出來了

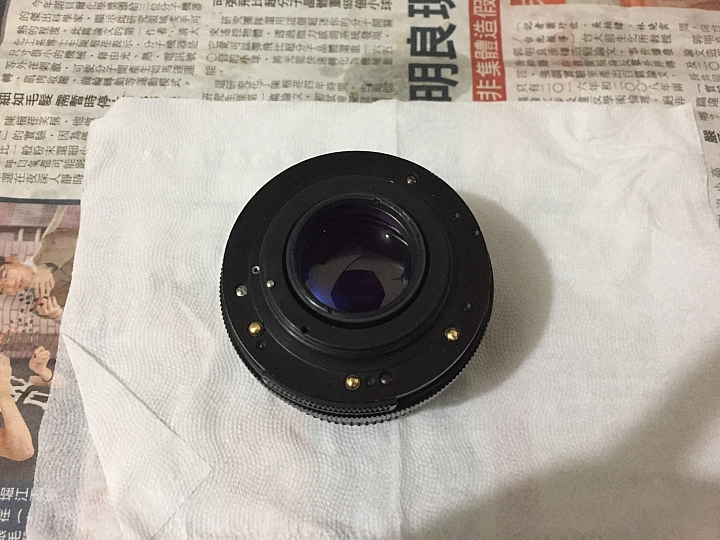

旁邊3個黃點應該是電子接點，不過我沒有M42的機身，我也不知道能幹嘛XD


記得用鏡頭蓋放螺絲跟鋼珠，要不然掉了就麻煩了


這是A/M開關的位置，圈起來的地方有彈簧，鋼珠要放在彈簧上，可以看到裡面很多油，就順手清理吧

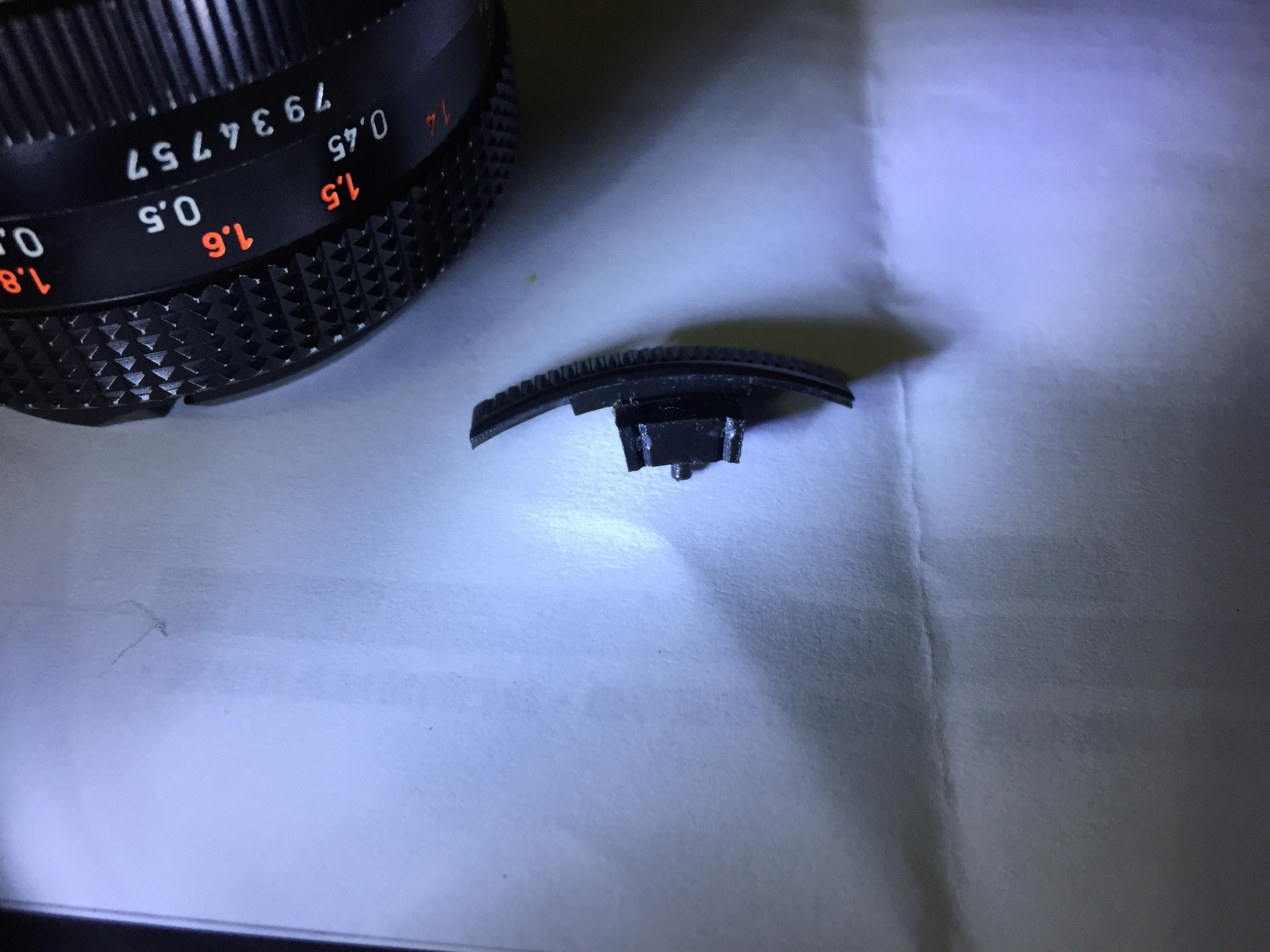

這是A/M開關，裝的時候溝要對著鋼珠

至於要不要拆光圈環就看各人，我是有拆下來清個油
※注意光圈環直接拿起來鋼珠會噴掉，噴掉的話只是轉光圈時沒有段落感，不影響光圈作動，有位大大的文章有提到鋼珠直徑應該是2mm的，不知道外面有沒有賣

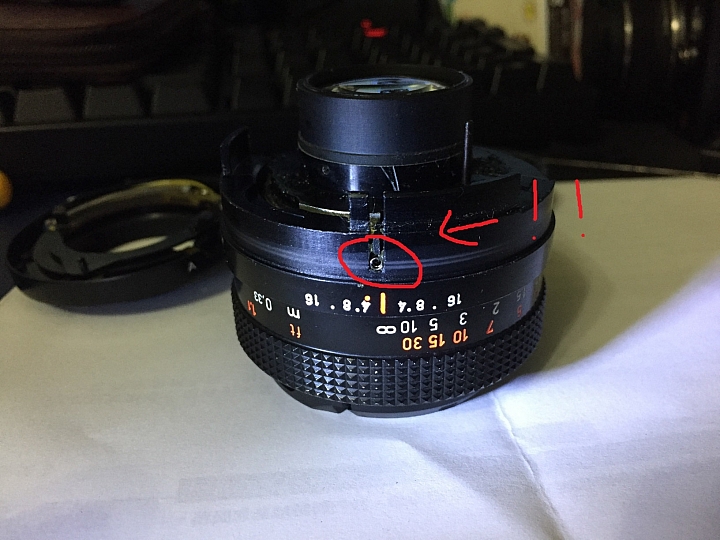

鋼珠跟彈簧在景深尺的上面，拆的時候記得手擋住就好


光圈環內側，段落感就是靠鋼珠頂著溝槽產生的，清好就照完樣裝回去

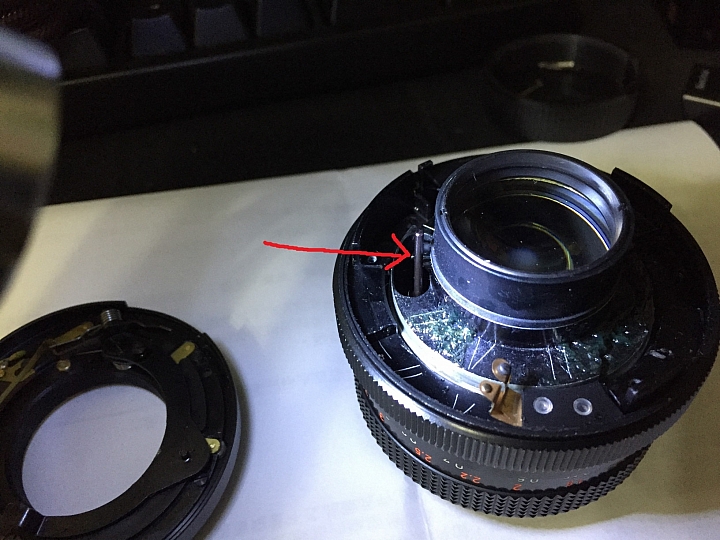

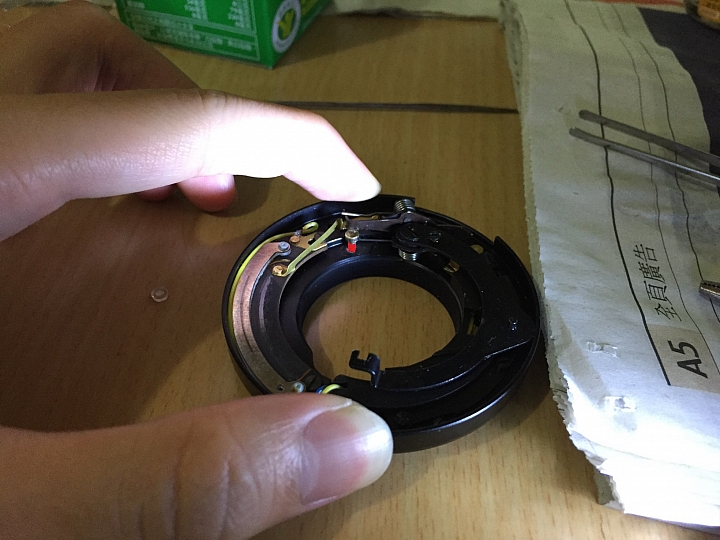

這是鏡尾內部，圈起來的就是光圈頂針


上一個人是用三秒膠把頂針黏起來，不過我不喜歡，我就把他刮掉了


就把頂針頂著，然後塗三秒膠，塗紅色的地方，這是一勞永逸的方法

還有其他的文章是說用原子筆的筆桿去塞



筆桿大小剛好可以塞進去，剪一段起來


不過要把頂針拿起來，剛剛剪下的筆桿要塞進紅色的地方


這是光圈撥桿

裝回去的時候，這個鉤子要勾住光圈撥桿，光圈才會作動喔
不過裝的時候要2隻手，所以這裡就沒照片了

裝好測試一下，頂針壓下去的時候，光圈要能正常收放喔


拆光圈清理
過幾天突然發現問題，怎麼今天拍完後隔天光圈就收不起來了，明明光圈頂針正常，但是光圈環怎麼轉就是沒反應，本來想說是不是在處理頂針的時候把鏡頭拆壞了，爬文覺得應該是光圈葉片有油，所以黏住了，那就拆開來看看吧

首先要把最上面的蓋子轉開，就是有寫字的那個，有位前輩的文章提到，M42大部分都是用轉開的


對焦環在無限遠的地方鏡頭是最短的，不好轉開


轉到最近對焦距離，鏡頭就會伸出來


再來手壓著轉應該就可以轉開了


再來把前鏡組轉開，插外面那圈，我是用剪刀


打開長這樣


圈起來的螺絲就是固定光圈組的螺絲，箭頭指的是剛剛有出現的光圈撥桿的另一邊

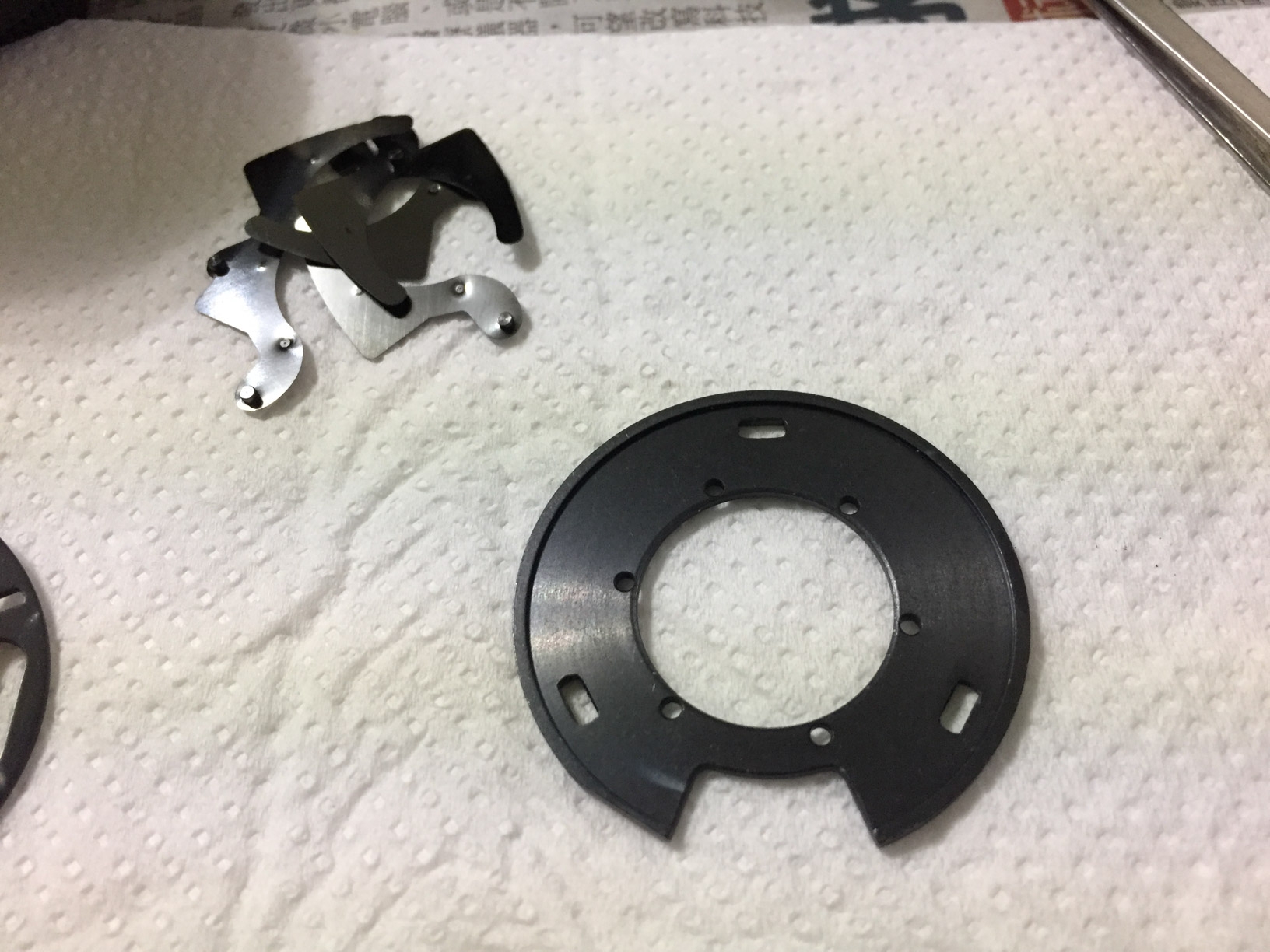

整組長這樣，我是一拿起來就散了，大家拿的時候先記一下葉片的放法，等等看我的也是可以

※注意光圈葉片很脆弱，小心不要折到摟，我本來以為它是硬的鐵片

可以看的出來有點油的痕跡，因為家裡沒去漬油，所以我是用擦的


清好就裝回去吧，凹面朝上喔


圈起來的地方是要對裡面6個洞的


像這樣


再來就一片片疊好，最後要注意，6要在5的上面，然後要在1的下面，就是6壓5，1壓6

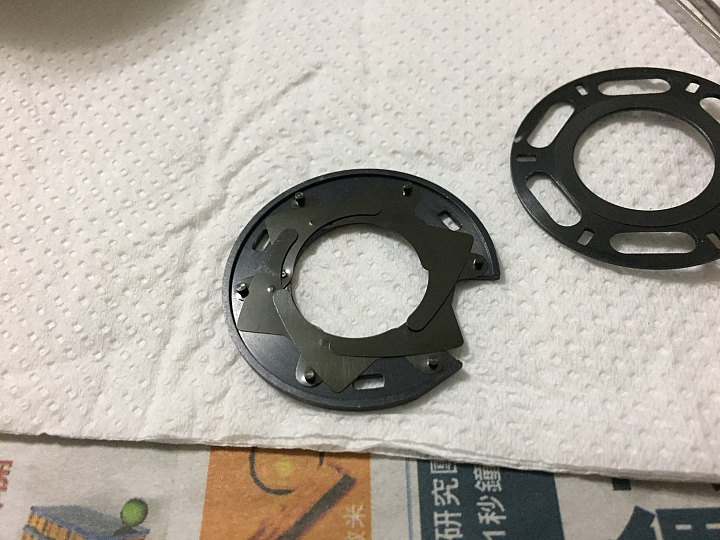

好了像這樣


外面6個洞要對準6個凸起的，光圈撥桿要朝上


轉看看，看可不可以作動


倒過來，小心不要散掉了喔


拿尖嘴鉗夾著放進去


這個鉤子在裡面，剛剛的光圈撥桿要放到鉤子裡面才行，如果覺得很難對，可以先把鏡尾先拆下來，就是一開始拆3個螺絲的那片，最後再組回去


接下來就把螺絲“置中”鎖回去就好了。這裡發現問題，等等討論
再來就是把前鏡組，前鏡蓋轉回去即可

拆鏡頭不會很難，我也是第一次拆，只要注意零件不要掉了，怎麼拆就怎麼裝，大家都可以自己動手DIY
迷)要不是這顆便宜，我才不敢拆哩XD

—————————————————————————————————————————————
問題.1

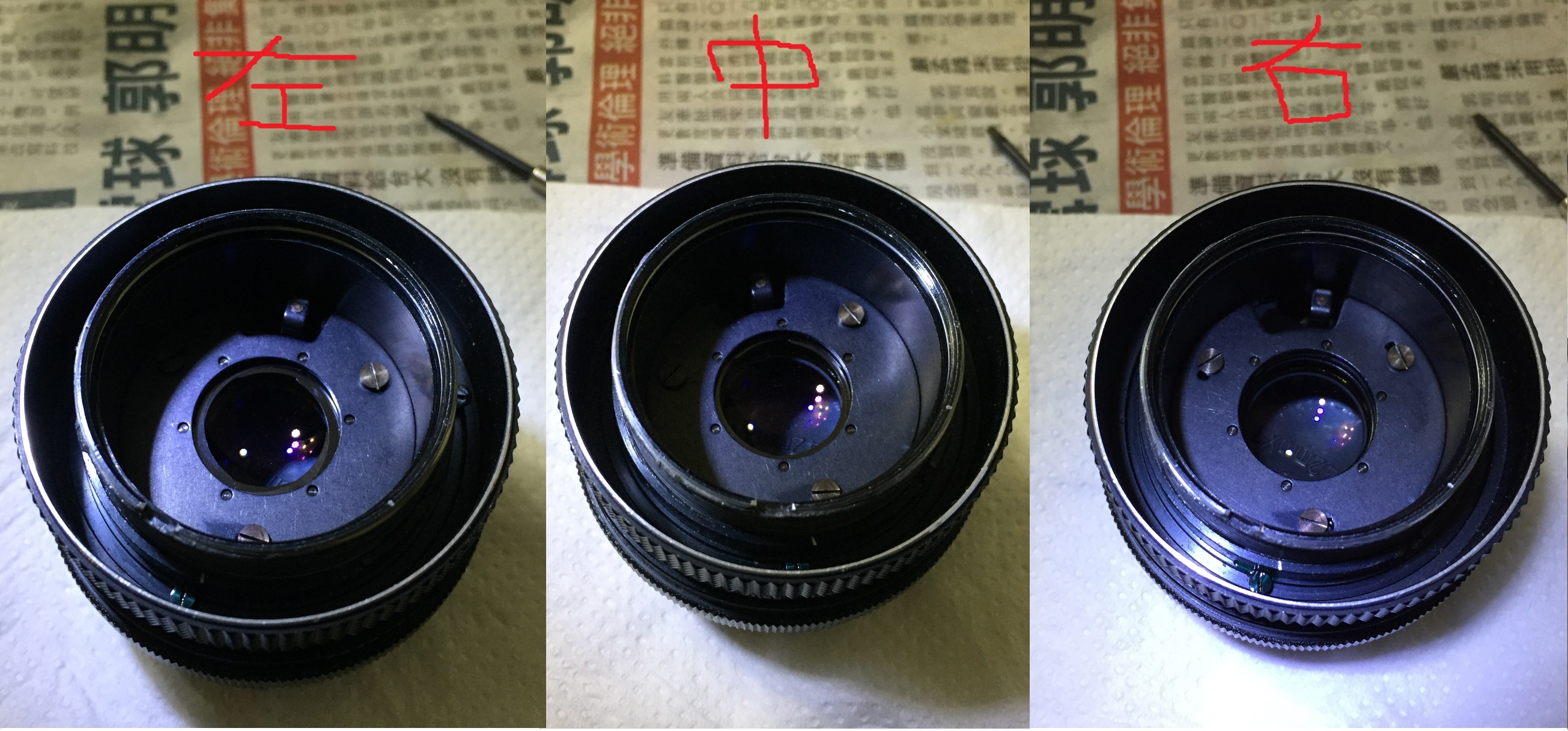

光圈組的固定螺絲是鎖在箭頭的洞裡，我發現它可以鎖在 左 中 右 3個位置(不只3個，可以微調)，而光圈大小卻不同

這是光圈環固定在f1.8的狀態

可以看出光圈大小有點不一樣，左的最小，右的最大，看右的鎖點可以知道我鎖的位置差異

這是光圈環固定在f16的狀態

這張就更明顯了，左圖我並沒有鎖在最左邊的位置，因為鎖在最左，最小光圈會卡住
圖中鎖的3個地方，光圈環的每一格都可以作動

那如果以中間為基準，中是原本的光圈範圍f1.8~f16，會不會變成
左：f2~f22(最大跟最小都小一級)
中：f1.8~f16(不變)
右：f1.4~f11(最大跟最小都大一級)

問題.2
那個電子接點是幹嘛的?該不會這顆可以自動對焦

問題.3
手動對焦有沒有技巧阿?LCD看起來有對到焦，放到電腦都有點糊掉

問題.4 有沒有 非 漩渦散景的老鏡可以推薦的，像八羽怪那種的我看了真的會頭暈
以上還請各位大大來解答，謝謝大家
