底片機限定版 之 快門速度測量

底片相機量快門速度。之前已經做過一次了(要參觀前一版的，"按這裡")，後來在做測光錶時想到另一個方法，所以又把這個快門速度測量儀又重做了一次。

測量範圍：16.7sec ~ 1/9999sec
解析度：1微秒
誤差：±5%
電源：AAA電池兩顆
最低工作電壓：2V

還是從實驗版開始。右邊大一點的電路板是給模擬用的，用來模擬相機快門速度，製造準確的測試環境。

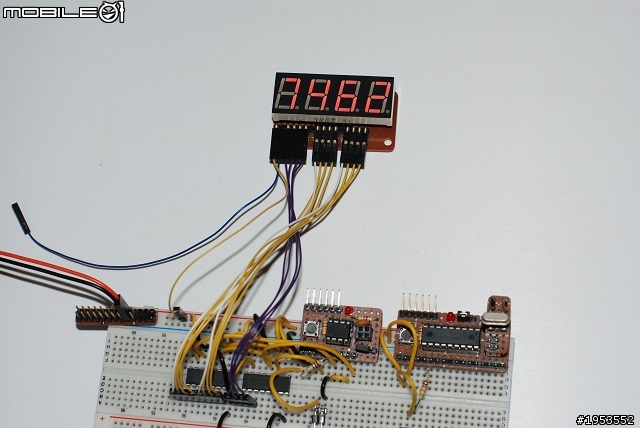

先模擬測試，模擬1/7812秒，測得1/7462，誤差4.5%。(因為解析度的限制在越高速門的誤差會越大)

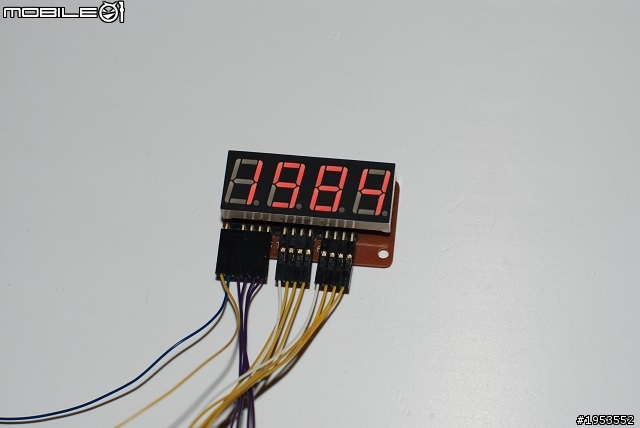

模擬1/1988秒，測得1/1984，誤差0.2%。


模擬1/62.5秒，測得1/63.11，誤差-0.99%。

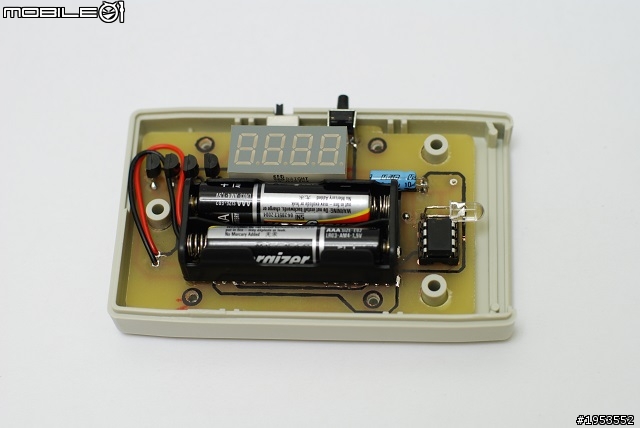

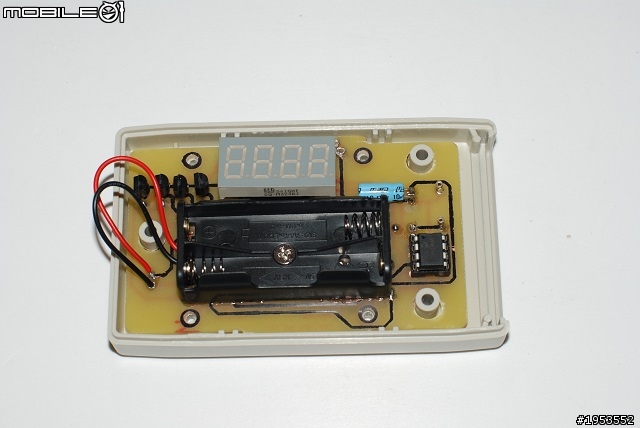

製作過程省略啦~~~直接到完成品。手工製作的雙面玻璃纖維電路板。

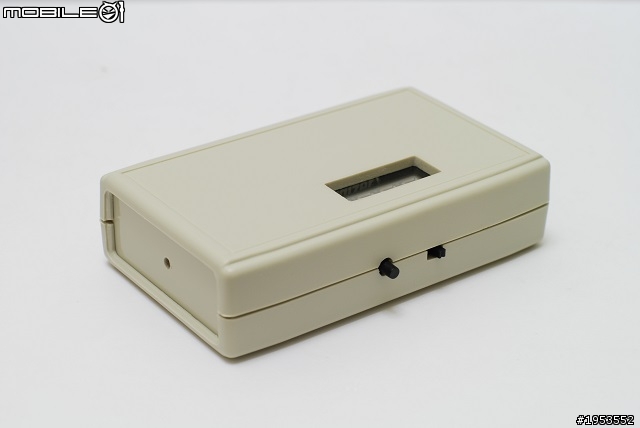

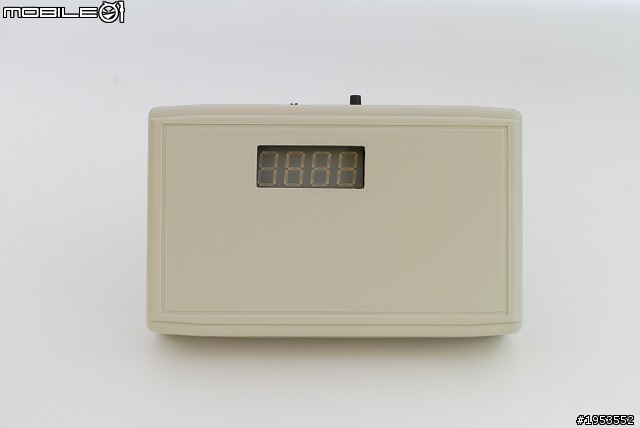

外觀。不過七段顯示器那邊還差一片透明窗。

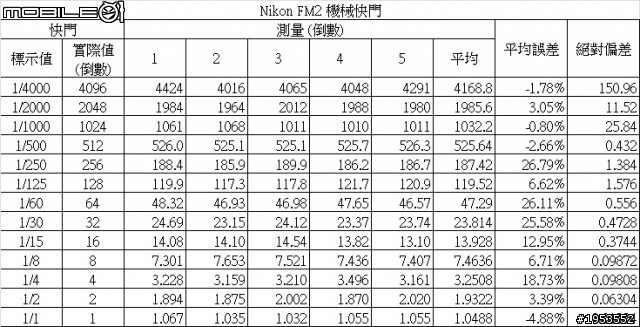

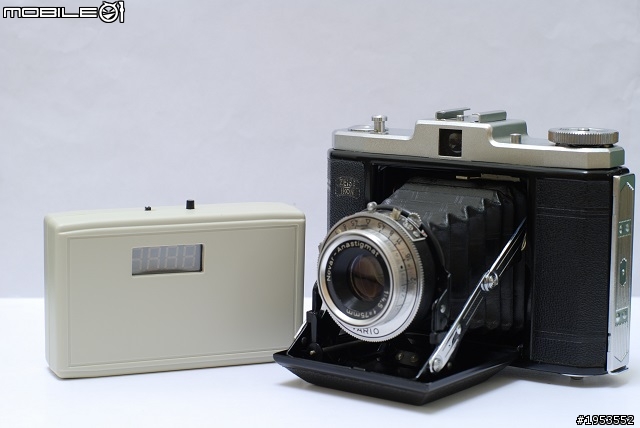

實際上機測驗，拿FM2來測。這部FM2之前測試過1/4000快門會亂飄，1/64秒左右的快門誤差比較大。這次再來重測一次。

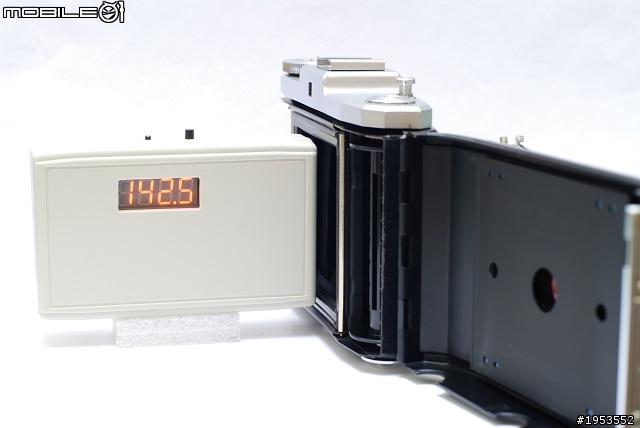

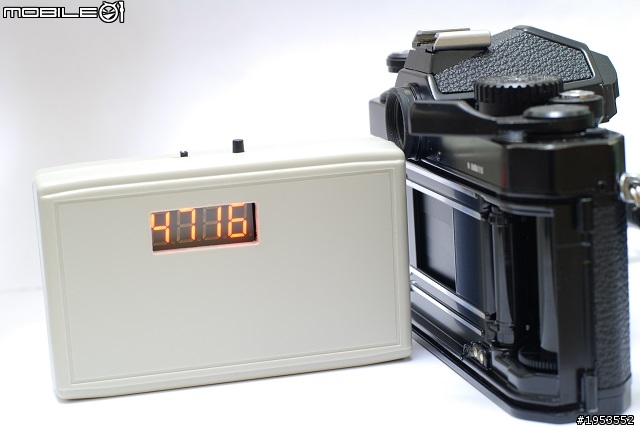

相機快門1/4000秒，測得1/4716秒。(還測了好幾次，一樣還是在亂飄)

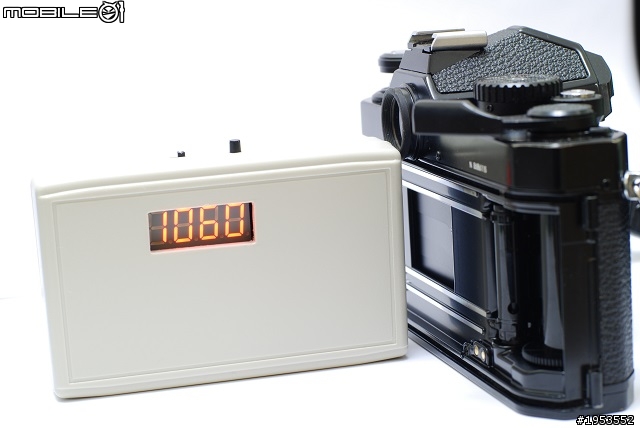

相機快門1/1000秒，測得1/1060秒。

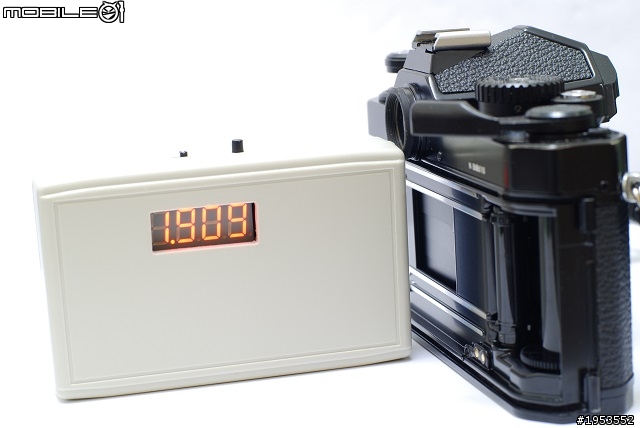

相機快門1/2秒，測得1/1.909秒。

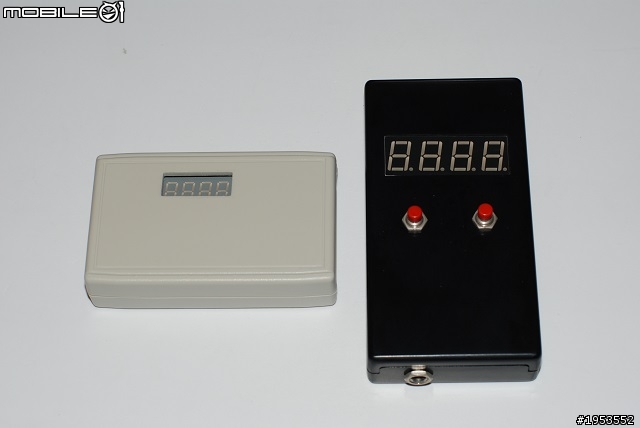

跟前一代比大小。除了體積變小了一號，最重要的是改成電池供電，使用時就不用還拖著一條電線。
