【M43接M42鏡移軸蛇腹設計圖】這個有可能做出來嗎?

d40118
個人積分：13分
文章編號：27949678

13分

樓主

2011-05-17 10:25

因為M43接M42鏡頭的轉接環有一定的距離，
這段"距離"讓我想到，
是否可以DIY一個移軸蛇腹讓M43的相機玩移軸、兼微距攝影…

畫了這個草圖，請版上的賢者達人能幫我看看是否可行…

主要零件及說明：

(1)相機連接背板：連接相機
(2)主承臂仰角調整螺絲：調整主承臂仰角的螺絲，兼固定用
(3)雲台板連接螺絲
(4)主承臂長度調整兼固定螺絲
(5)主承臂：因為體積不會太大，預設是單承臂，兩段式可調整長度，第一段需短於M42鏡鏡後距
(6)鏡頭連接板：連接M42鏡頭
(7)鏡頭板角度調整螺絲：調整鏡頭板角度兼固定，預想是類似球狀雲台的設計

(8)蛇腹

整體體積不會太大，
應該手持上不會有問題，
預設用途，移軸攝影、微距攝影…

【M43接M42鏡移軸蛇腹設計圖】這個有可能做出來嗎?

2011-05-17 10:25 發佈

文章關鍵字 M43 M42鏡設計圖

筱江

筱江
個人積分：1438分
文章編號：27954601

1438分

2樓

2011-05-17 13:50

有這個心很值得鼓勵，但應該會有很大的困難度！
我十年前就想自己做一台8X10的座架式相機(我已有4X5)，但自己不精通木工、車床，研究很久還是沒辦法，最後上網在美國買了一台DIY的木製8X10，經過一番折騰也完成了，但因為很難操作，拍了幾次就晾在一旁了~~~

有幾個問題要克服：
1.前後板的密合度與強度，相機、鏡頭可不是開玩笑，你得保證這個蛇腹、前後板夠強，撐得住相機、鏡頭！
2.蛇腹不容易DIY，材質要夠堅韌、還得不透光！
3.對焦機制不容易製作，更何況你得用觀景窗對焦，要怎麼架、怎麼對？
4.蛇腹你要做到移軸，包括平移、升降、俯仰、搖擺這些動作，構造是很複雜的，除非你用手持鏡頭來隨意控制，但拍攝、對焦上將會很累人。
5.最後這一點最重要，鏡頭的成相圈夠不夠？成相圈不夠大是無法做移軸的！

幾點請參考，還是希望樓主可以完成！

K1

K1
個人積分：28分
文章編號：27955221

28分

3樓

2011-05-17 14:19

雖然沒有蛇腹，不過國外有出移軸接環。

這裡

d40118

d40118
個人積分：13分
文章編號：27960486

13分

樓主

2011-05-17 18:12

筱江 wrote:
有這個心很值得鼓勵，...(恕刪)

感謝回覆~

有幾個問題要克服：
1.前後板的密合度與強度，相機、鏡頭可不是開玩笑，你得保證這個蛇腹、前後板夠強，撐得住相機、鏡頭！
2.蛇腹不容易DIY，材質要夠堅韌、還得不透光！

所以我目前在想，
是要找有鐵工DIY的人合作，
還是委外面肯做小件的商家製作…

蛇腹的話…可能會先用紙折，待確認適合的大小後，再想辦法~

3.對焦機制不容易製作，更何況你得用觀景窗對焦，要怎麼架、怎麼對？

我預設是用在M4/3規格的機身上，
像我的GF-1…基本上都有LCD預覽…

4.蛇腹你要做到移軸，包括平移、升降、俯仰、搖擺這些動作，構造是很複雜的，除非你用手持鏡頭來隨意控制，但拍攝、對焦上將會很累人。

5.最後這一點最重要，鏡頭的成相圈夠不夠？成相圈不夠大是無法做移軸的！

M42鏡頭用在M4/3的相機上，成像圈應該是夠大吧?
M4/3相機只能涵蓋M42鏡頭一半的成相。

幾點請參考，還是希望樓主可以完成！

K1

K1
個人積分：28分
文章編號：27962482

28分

5樓

2011-05-17 20:04

剛剛找到自作玩具蛇腹鏡頭的網頁，有附蛇腹的設計圖
也許你可以參考看看:)

這裡

d40118

d40118
個人積分：13分
文章編號：27974626

13分

樓主

2011-05-18 10:40

K1 wrote:
剛剛找到自作玩具蛇腹...(恕刪)

感謝，很有用的資訊~

Jackslai

Jackslai
個人積分：318分
文章編號：27980159

318分

7樓

2011-05-18 14:19

d40118 wrote:
因為M43接M42鏡...(恕刪)

是不是這樣?

雙魚之海

雙魚之海
個人積分：175分
文章編號：27981617

175分

8樓

2011-05-18 15:20

Jackslai wrote:
是不是這樣?...(恕刪)

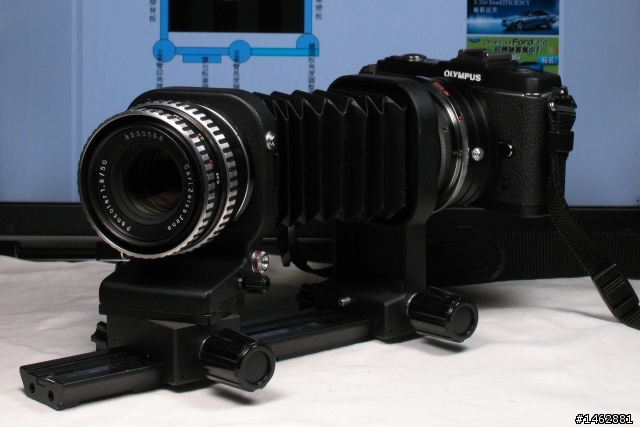

M42的50/1.8騙可樂移軸蛇腹

好強
居然已經有現成產品了

如果是DIY的,那就真的太猛了啦!

冼鏡光

冼鏡光
個人積分：1343分
文章編號：27982235

1343分

9樓

2011-05-18 15:50

Nikon在很久以前就有一個可以左右搖頭和左右移軸的PB-4蛇腹。但最大的問題是無法有效掌握鏡頭的卡口距長度，原因是蛇腹上機身的後板要强到可以支撑機身、前板要强到掛住鏡頭，於是前後都要有相當厚度，於是用一般鏡頭時就無法對焦到無限遠。如果不在意這一點，用Nikon PB-4加一個轉接環就好；若嫌笨重，就用Lensbaby，好玩又輕便。

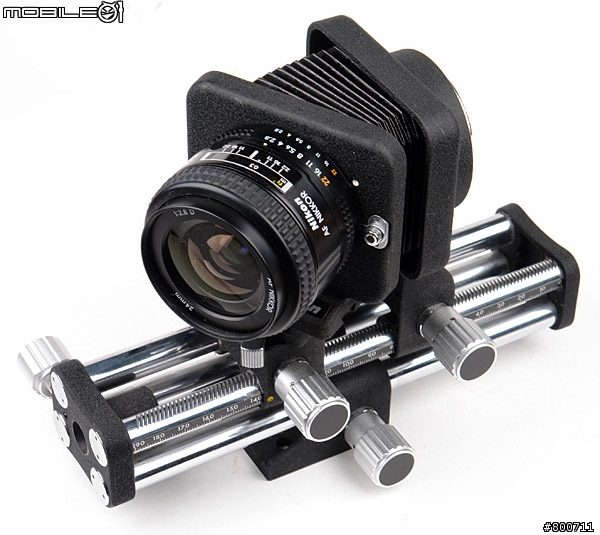

Nikon PB-4蛇腹

事實上，要移軸不搖頭，用蛇腹裝M42的鏡頭是最不合算的做法，不妨考慮6x6的鏡頭加tilt-shift的接環。

d40118

d40118
個人積分：13分
文章編號：27994356

13分

樓主

2011-05-19 1:00

冼鏡光 wrote:
Nikon在很久以前...(恕刪)

嗯，
因為考量到現在M43的相機都採輕量化，
所以背板強度我反倒沒有這麼擔心，
甚至還有考慮要用木板來做，

但現在是在想一些零件…
像是活動關節之類的…

蛇腹有試做了2個，
用一般的A4紙，沒有想像中的難。

總之還要多逛逛五金行求靈感囉~

感謝上列回覆的所有人，
提供了不少很有用的資料。

現在有個想法，
先試做一個紙板的蛇腹，來看看移軸的效果如何，
如果可行的話，再想想架子要如何做…

不過蛇腹的材料，
我有想過一些，
有GOOGLE到機車前叉的防塵套，但口徑最大的，目前只查到33MM...似乎不夠的樣子；
我也想到了，現在有那種伸縮式的橡膠遮光罩，好像也不錯；
還有…
在露拍有看到暗房用的蛇腹罐，好像也蠻適用的>"<

總之，感謝你們的回覆，真的。
