有關View camera 大型相機的一些事,5/11續

接觸大型相機也近二十年，把一些經驗分享給大家，底下的文章若有問題，請協助修改，我會加以修正，希望這一篇可以讓更多人知道大型相機的故事！


View Camera的分類（我的觀點）-以收納，外觀結構來分類！
什麼是View Camera


monorail view camera 單軌機 (也有座架式相機這說法)

通常可更換蛇腹和軌道，使用焦段比較不受限制，缺點是重和收維不便，以往在棚內的商攝使用居多，但也有另類的單軌機是很輕便的。底下的連結就是單軌機的實際拍攝過程，大家看看外觀結構和操作方式吧！
Sinar
Calumet


filed camera 折疊機(也有平床式相機這說法，現在講便當機的居多，呵)
相對單軌機而言，它好收納，雖然有些可更換成廣角蛇腹，但因為軌道無法更換，所以焦段會受限制。底下的連結是一些field camera 的操作示範，大家看看外觀與操作方式吧！
Zone VI
這幾年蠻紅的沙慕尼


無蛇腹的輕便機
有一類的view camera 以輕便或手持拍攝的設計為主，它沒有蛇腹，所以有很多大型相機的特有操作，它是省略的。參考一下底下的連結吧！
Sinar handy


事情總有另外的！
前面提的單軌機，似乎給人笨重，難攜帶的印象！看看Arca swiss misura 這台吧，我很喜歡但口袋不夠深，有朝一日我一定要帶它回家！

單軌也對，折疊也對的Linhof Technikardan與Canham DLC 45，很好攜帶的折疊單軌機(暫時這麼稱呼吧)，雖然是折疊機，並不輕！




View Camera 結構細說 -

從鏡頭到底片為序介紹相機的各個結構，依序是
鏡頭&鏡頭板，前板，蛇腹，後板，後背，片匣

鏡頭&鏡頭板
鏡頭廠只生產鏡組，是不生產快門的，現在看到的幾乎配的都是日本Copal廠的快門！
現在常用的標準快門分#0,#1,#3這三種，當然還有更多奇怪的規格，但現有量產中的鏡頭都以這三種快門的規格為準去製作！目前以日本的COPAL居多！
請參考 copal 的詳細規格
其它老式快門的規格
skgrimes這家廠是改裝鏡頭的第一把交椅，精準，但改裝費很貴！

一般快門要先和鏡頭板合體, 然後再旋上前鏡組和後鏡組!
快門和鏡頭板合體的樣子請看

然後後面用個有牙的環固定住，
這個環很重要,，通常是附在快門上的，所以買快門時，一定要留意有沒有這環, 不然很麻煩的！

再看看旋上鏡組後的樣子

不同快門也要搭配洞不一樣大的鏡頭板，所以才有0號板, 1號板, 3號板 這三種常見的規格！
三種規格的Linhof小板

鏡頭板除了平板,還有凹板和凸板
凹板通常是用在廣角鏡時，由於相機的前後板無法靠近時不得不用的方式！

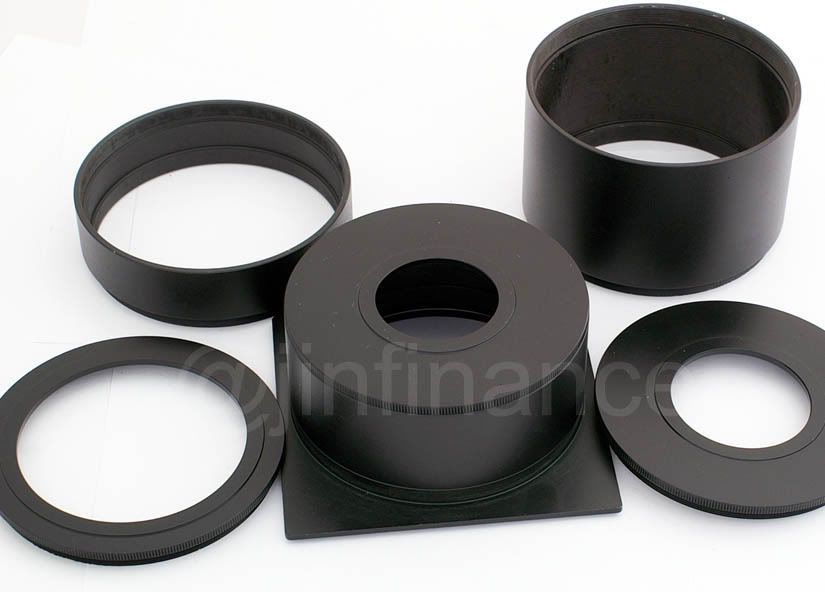

凸板是用在蛇腹或軌道不夠長時。

每顆鏡頭都需要鏡頭板才可以裝上相機的前板，所以每家相機廠的前板不一定同規格的，所以往往看見賣鏡頭的是不附鏡頭板的!目前常看到的Linhof 小板是很多相機使用的規格！
就算不同鏡板，也可以用轉板的方式， 把小的板放在比較大的前板上使用，好處是攜帶方便，也可以使用不同規格的機身！請看google的搜尋結果
轉板的樣子

bhphoto上賣的鏡頭，bhphoto大概是最齊全的，有空再列出其它的！

View Camera 常見的鏡頭有德國的Rodenstock 和 Schneider
尤其是Schneider的網站，內容非常詳細，連停產的鏡頭都可以查到資料，相對Rodenstock我就找不到比較舊的資料，近年來Schneider 還推出Fine Art XXL系列，二支新鏡供大片幅使用，覺得Schneider還算用心在這個領域！

除了德製的以外還有日製的Nikkor 和Fujinon ，據聞Nikkor 已停掉生產了，很可惜！
Fujinon 鏡頭在同等級的它牌比較下，往往體積較小，重量較輕，濾鏡用的也小！
尤其是 Fujinon A 系列，雖然是光圈小一級的F9，但極輕巧，又是六片四群的結構(另外三家找不到這種產品)，在Ebay上的Fujinon A 300mm 360mm ，價格是遠高於其它三家的！
另Fujinon C 450mm 600mm 這二顆鏡頭，雖然只是四片結構，但另三家也沒有類似的產品有這二顆的呈像圈大(image circle)，近來玩大片幅的越來越多，Fujinon C 的價格也越來越貴！

另一間英國的網站Robert White在 Large format camera -> Large format camera lens 還可以看到Fujinon 的鏡頭。要買新的Fujinon 除了託友人到日本採購外，我只看到這家網站有賣！Nikkor 記得美國有間網站有賣，但一時想不起來，如今停產了，大概也買不到了，只好往ebay尋找！

鏡頭實在可以講太多故事，先暫時打住，有空再來談！


再來是<前板－蛇腹－後板>這三個結構！

前板和後板的調整會改變影像如何呈現在對焦屏上!

前後板完整的調整有上下左右移動，前後俯仰tilt，左右搖擺swing！
monorail camera 幾乎都可以提供以上的操作，field camera 就缺東缺西的，各家設計不同，缺的也不同！
至於這些調整會如何改變呈像，小弟實在難以用文字形容！
什麼是View Camera後半段有提到，但我想沒操作過的人，應該也蠻難懂的！(那我說這一段好像癈言．．．呵）

看這前板上下移動的影像變化，中間是正常情況，左邊是把前板下降，右邊是把前板上昇，可以很明顯的改變了視角的位置，講白話一點，就好像把相機拿高或放低的效果，這種方式比使用腳架的昇降差異更大！

至於左右橫移shift會用在無法改變我們的位置時，例如溪水，湖泊，懸崖，牆壁這一類的環境下，在不改變拍攝位置之下，使用shift的操作，就如何我們移形換位一樣！暫時找不到圖說，有空再補！

圖來自這裡

這裡也有shift和tilt的實例，把游標移到圖上就可以看出差別！

tilt和swing可以在不改變光圈之下，改變景深範圍，上面的範例是把景深加大！那景深變小呢?
就像這一陣子很熱的小人模式，只不過是把景深變小，加上俯拍的角度！
這就是沙姆定律（景深加大）和反沙姆定律（景深變小），大家可以去google一下！所以小人模式的效果就是用反沙姆定律去達成的效果！


蛇腹
位於前後板中間，形成一個暗箱，因為要對焦的原因，需要有伸縮性，常見的是標準蛇腹，另有些機身可以更換成廣角蛇腹，我最欣賞的是Arca swiss 這款的蛇腹，還有Ebony這款，在使用廣角鏡要移軸時，蛇腹不會卡住，也省了換廣角蛇腹，畢竟出門多帶個蛇腹也很麻煩。
蛇腹最怕擺久了，因為台灣氣候潮溼的原因，造成蛇腹黏黏的，所以，有空間的話，儘量把蛇腹拉出來擺著，不然也要常常拿出來用，黏黏的就沒救了！
如果買二手的相機，最好把蛇腹拉開，用燈在蛇腹外照射，把後背取下，從後背觀察角落有沒有漏光，有的話就要補，小洞其實買水電用的黑色電氣膠帶頂著用，或者找專用的膠帶！如果真的太多洞有如滿天星，那就花點錢從對岸買新的回來用，淘寶上很多！


後板
後板的功能和前板一樣，只不過剛好效果相反，前板左移等於後板右移，前板左搖等於後板右擺！
當然有細微的差別，尤其是近攝時，使用前板對焦和後板對焦，差異性更大！這差異性在於用前板做調整會改變整個視角！這部分我能力有及，無法做更詳細的解說，看誰可以幫忙補充說明！
另外使用大型相機，尤其是8x10以上，手短的人無法用前板對焦時還得看著對焦屏，這時後板可以前後移動對焦就相當方便了！
